Manuel Triton DuElec

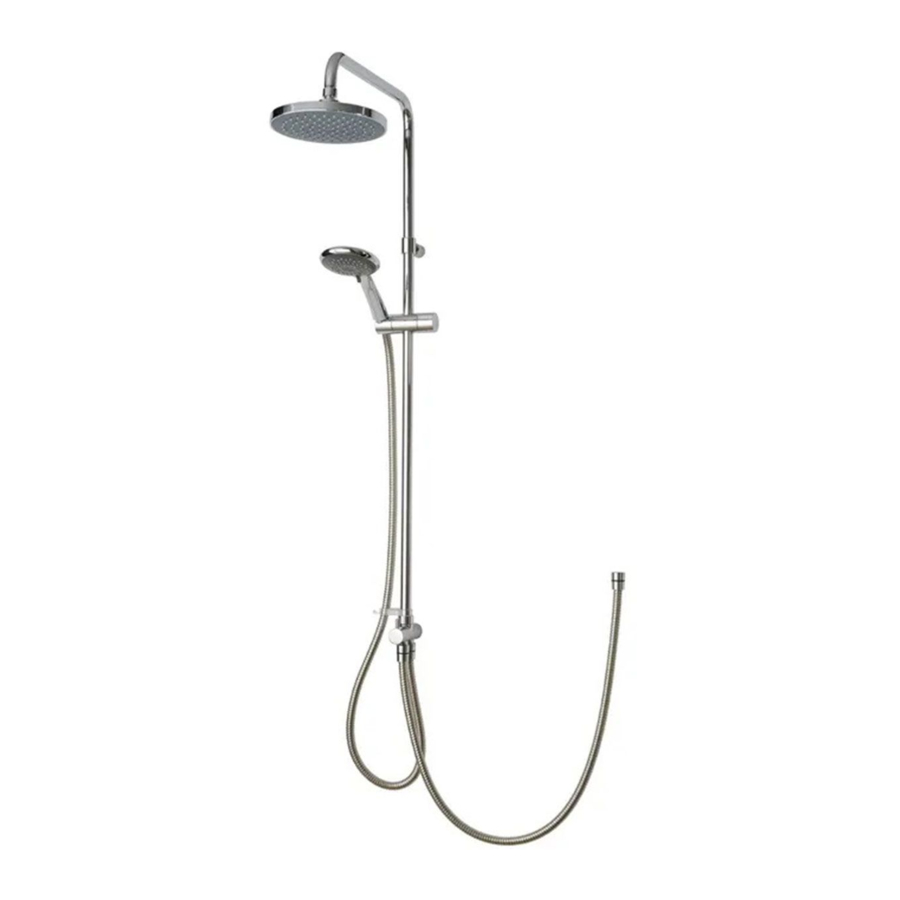

COMPOSANTS PRINCIPAUX

1. Inverseur
2. Bras de douche inférieur
3. Support de fixation supérieur/de bras de douche
4. Bras de douche supérieur
5. Support de douchette
6. Retenue de flexible
7. Pommeau fixe
8. Douchette
9. Flexible (Court)
10. Flexible (Long)

DIMENSIONS

Toutes les dimensions sont approximatives.

INSTALLATION

POSITIONNEMENT DE L'INVERSEUR À DOUBLE SORTIE
Assurez-vous que l'Inverseur est monté dans un rayon de 500 mm de la sortie de douche, cela garantira que le Flexible de douche court fourni peut être connecté à la douche électrique sans tensions ni pliures.
Lors de la fixation de l'Inverseur à une douche électrique avec pompe, assurez-vous que le Bras de douche supérieur ne se trouve PAS à plus de 750 mm du haut de l'unité de douche.
Le Support de douchette peut être orienté de manière à ce que la Douchette puisse être positionnée de chaque côté du Bras de douche.

1. Toujours vérifier l'absence de câbles ou tuyaux cachés avant de percer des trous pour les chevilles murales. Faire preuve d'une grande prudence lors de l'utilisation d'outils électriques près de l'eau.
   En vous référant aux directives de Positionnement de l'inverseur à double sortie, marquez la position de fixation murale pour le Support de fixation de l'inverseur, puis percez et chevillez le mur. Idéalement, le trou doit être positionné au centre d'un carreau et non dans le joint.
   Retirez le Support de fixation de l'inverseur de l'Inverseur et fixez-le au mur à l'aide de la vis de fixation.

2. Mesurez une distance de 728 mm à partir du Support de l'inverseur, en vous assurant que les centres sont alignés verticalement, et marquez la position. Percez et chevillez le mur. Fixez le Support de fixation du bras de douche au mur à l'aide de la vis de fixation.
   Assurez-vous que la Vis de blocage pointe vers le bas.

3. Assemblez la Retenue de flexible sur le Bras de douche inférieur.

4. Assemblez le Support de douchette sur le Bras de douche inférieur.
   Remarque : Le Support de douchette peut être orienté de manière à ce que la Douchette puisse être positionnée de chaque côté du Bras de douche.

5. Assemblez le Bras de douche supérieur dans le Support de bras de douche. Notez que le Bras de douche supérieur ne peut être assemblé que dans un seul sens, alors assurez-vous que les faces plates du Bras de douche supérieur et du Support de bras de douche sont alignées.
   Assemblez le Bras de douche inférieur au Bras de douche supérieur en faisant pivoter le Bras de douche inférieur sur l'embout fileté. Un serrage à la main sera suffisant pour sceller les deux éléments.
   Enfin, serrez la Vis de blocage (située à l'intérieur de l'alésage du Support de bras de douche) pour bloquer le Bras de douche supérieur au Support de bras de douche.

6. Glissez l'Inverseur sur le Support de fixation de l'inverseur et serrez les 2 Vis de blocage situées sous l'Inverseur.
   Remarque : Ne serrez pas complètement les vis, car un certain ajustement de l'inverseur sera nécessaire lors de l'assemblage des Bras de douche.

7. Positionnez le joint en caoutchouc Ø24 x 3 mm sur le dessus de l'embout fileté de l'Inverseur.
   Serrez lâchement l'écrou fileté du Bras de douche inférieur sur l'Inverseur.
   NE PAS serrer complètement l'écrou fileté à ce stade.

8. En pivotant le Bras de douche légèrement loin du mur, glissez la tige du Support de bras de douche dans le Support de fixation du bras de douche.
   Maintenez les Bras de douche en place, serrez complètement l'Écrou fileté sur l'Inverseur, en vous assurant que les Bras de douche sont verticaux.
   Serrez complètement la Vis de blocage dans le Support de fixation du bras de douche, et les 2 Vis de blocage situées sous l'Inverseur.

9. Assemblez le Pommeau fixe sur le Bras de douche supérieur.

10.
    Assurez-vous que le flexible de douchette est connecté au raccord de sortie (arrière) de l'inverseur, le non-respect de cette consigne peut endommager votre douche.
    Faites passer votre Flexible de douche long Triton à travers la Retenue de flexible, insérez un joint de flexible dans l'écrou conique et connectez-le à la sortie de l'Inverseur. À l'autre extrémité du flexible, insérez un joint de flexible dans l'écrou conique et connectez-le à la Douchette.
    Placez la Douchette dans le Support de douchette.

11. Prenez le Flexible court et insérez un joint de flexible à chaque extrémité. Fixez l'écrou conique à l'entrée située à l'avant de l'Inverseur et fixez l'autre extrémité à la sortie de l'unité de douche.


Avant d'utiliser l'inverseur et les raccords, mettez la douche en service comme détaillé dans les instructions de la douche.

FONCTIONNEMENT

1. L'eau provient du Pommeau fixe uniquement

2. L'eau provient du Pommeau fixe et de la Douchette

3. L'eau provient de la Douchette uniquement


NETTOYAGE

NETTOYAGE DE LA DOUCHETTE ET DU POMMEAU FIXE

Il est important de garder votre douchette et votre pommeau fixe propres pour maintenir les performances de votre douche.
Triton recommande de nettoyer tous les produits avec de l'eau tiède et savonneuse.
NE PAS utiliser de produits de nettoyage chimiques abrasifs ou agressifs, car cela pourrait affecter la surface et la finition du produit et annuler votre garantie.
La douchette et le pommeau fixe peuvent être nettoyés rapidement en frottant simplement vos doigts sur la plaque de pulvérisation. NE PAS utiliser une épingle ou similaire pour percer les trous, sinon l'efficacité du jet de douche sera altérée.
La dureté de l'eau déterminera la fréquence de nettoyage. Par exemple, si la douche est utilisée tous les jours dans une zone d'eau très calcaire, il peut être nécessaire de nettoyer la douchette chaque semaine.

INSPECTION DES FLEXIBLES

Vos flexibles de douche doivent être inspectés de temps en temps pour détecter des signes de dommages ou d'effondrement interne. Un effondrement interne peut restreindre le débit de la douchette et causer des dommages à la douche.
Triton recommande l'utilisation d'un flexible anti-torsion de marque Triton sur toutes les douches pour garantir une performance sûre et continue.

Pour inspecter votre flexible :

1. Dévisser le flexible de la douchette et de la sortie de l'inverseur.
2. Inspecter le flexible pour détecter d'éventuels dommages, pliures internes, etc.
3. Si nécessaire, remplacer le flexible.

CONSEILS DE SÉCURITÉ IMPORTANTS
Les douchettes et flexibles fournis avec ce produit sont des éléments essentiels pour la sécurité de votre système de douche. L'utilisation de pièces non-Triton peut entraîner des blessures et annuler votre garantie.
