Manuel GAF Master Flow

Important

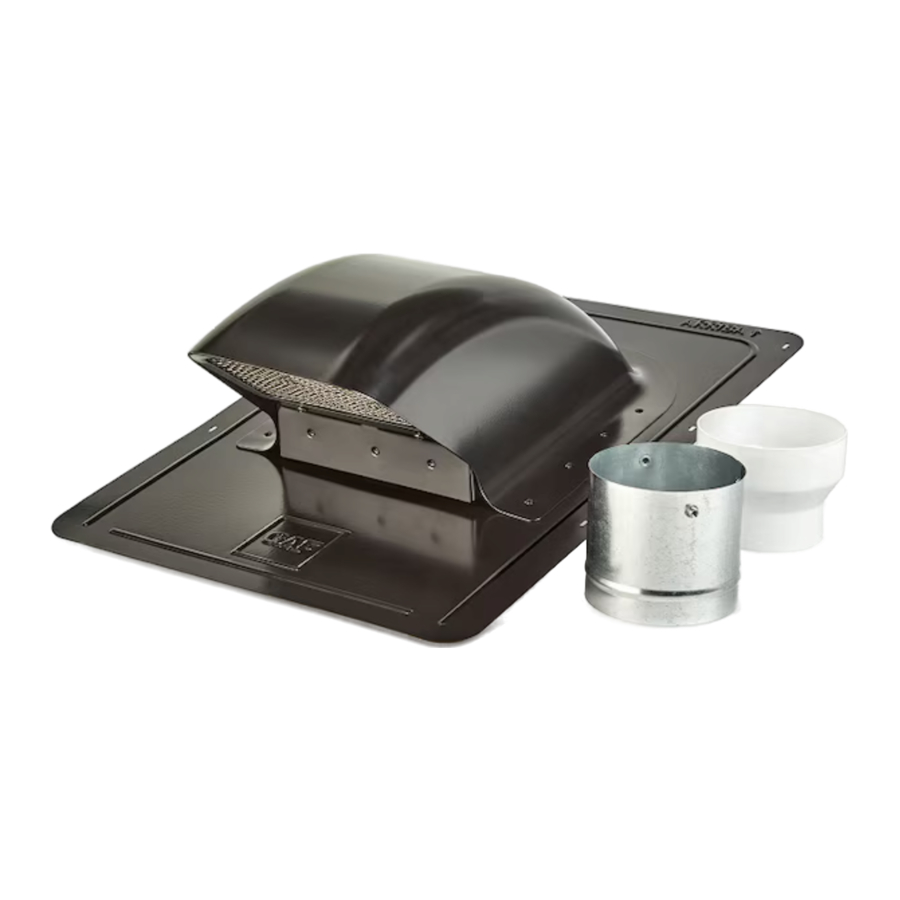

• Ce modèle est destiné à être utilisé avec des conduits ronds de 3" (76,2 mm) et 4" (102 mm). Un réducteur de 4" (102 mm) à 3" (76,2 mm) et un collier de conduit amovible sont tous deux inclus.
• N'utilisez ce produit que de la manière prévue par GAF. Si vous avez des questions concernant l'installation ou le produit, veuillez contacter les services techniques Master Flow au 1-800-211-9612 ou envoyer un e-mail à MasterFlowTech@gaf.com. Dans l'éventualité peu probable où des accessoires ou des pièces seraient manquants, ou si ce produit ne fonctionnerait pas correctement, veuillez contacter les services techniques Master Flow. Ne retournez PAS cet accessoire de toiture aux détaillants ou distributeurs.

Installation

1. À installer uniquement sur des pentes de toit de 3:12 à 18:12
2. Déterminer l'emplacement — Inspectez le grenier pour déterminer l'emplacement des chevrons et autres obstructions. L'ouverture dans le tablier de toiture doit être située entre les chevrons, en veillant à éviter toutes les installations et les éléments structurels.
3. Couper et préparer l'ouverture — À l'aide du gabarit circulaire imprimé sur l'emballage du produit comme guide, marquez et découpez une ouverture circulaire de 5,5" (140 mm) de diamètre dans le revêtement de toiture. (FIGURE 1)
   Pour la résistance aux intempéries, utilisez une pièce de pare-fuite GAF WeatherWatch ou StormGuard de 24" x 24" (610 mm x 610 mm) et centrez-la sur l'ouverture. Retirez le film protecteur, pressez en place et découpez le pare-fuite recouvrant l'ouverture. Un rouleau à main peut être utilisé pour assurer une adhérence maximale du pare-fuite auto-adhésif. Posez les bardeaux jusqu'à ce que la première rangée complète de bardeaux recouvre le bas de l'ouverture dans le tablier de toiture. Découpez tout excès de bardeaux autour de l'ouverture.

4. Positionner et fixer l'évent — Avec la flèche "UP" (HAUT) inscrite sur le solin de base pointant vers le faîte du toit, et l'ouverture du capot de l'évent orientée vers le bas vers le bord de l'avant-toit, insérez le col de l'évent, qui dépasse du dessous de l'évent, dans l'ouverture. (FIGURE 2)


La partie inférieure du solin de base avec le logo GAF inscrit doit reposer sur la rangée de bardeaux sous l'ouverture. À l'aide de clous de toiture résistants à la corrosion, fixez solidement le solin de base au tablier de toiture en utilisant les fentes de fixation pré-percées situées des deux côtés du solin de base. (FIGURE 3)
Ne PAS fixer en dehors de ces fentes de fixation. Les fixations ne doivent jamais être laissées exposées.

Remarque : Les clous doivent toujours traverser les tabliers en contreplaqué et OSB ou pénétrer d'au moins 3/4" (19 mm) dans les planches de bois.

Remarque : Pour une résistance supplémentaire aux intempéries, un cordon de ciment plastique bitumineux pour toiture (ASTM D4585 Type I ou Type II) ou de mastic polyuréthane pour toiture et solin (ASTM C920) peut être appliqué en forme de "U" (U) sous le bas et les côtés du solin de base avant de le fixer au tablier de toiture. (FIGURE 4)
Mastic appliqué en forme de "U" (U) sous le bas et les côtés du solin de base
Laissez un espace de 1/4" (6,4 mm) dans le mastic sous le bas du solin pour permettre le drainage

5. Poursuivre l'installation des bardeaux — Continuez à poser les bardeaux, en chevauchant le solin de base en dessous, aussi bien sur le dessus que sur les côtés de l'évent. Terminez/coupez les bardeaux autour du dessus et des côtés pour correspondre à la forme du capot de l'évent. (FIGURE 5 et 6)
   Remarque : Pour une résistance supplémentaire aux intempéries, un cordon de ciment plastique bitumineux pour toiture (ASTM D4585 Type I ou Type II) ou de mastic polyuréthane pour toiture et solin (ASTM C920) peut être utilisé pour sceller les bardeaux au solin de base en dessous.



Installation avec bardeaux existants — À l'aide du gabarit circulaire imprimé sur l'emballage du produit comme guide, marquez et découpez une ouverture circulaire de 5,5" (140 mm) de diamètre dans le tablier de toiture. Enlevez les bardeaux existants, la sous-couche et les clous sur le tablier de toiture dans la zone de l'ouverture. Avec la partie inférieure du solin de base de l'évent portant le logo GAF inscrit, reposant sur la rangée de bardeaux sous l'ouverture, glissez l'évent sous les bardeaux et insérez le col de l'évent dans l'ouverture du tablier de toiture. Terminez/coupez les bardeaux autour du dessus et des côtés pour correspondre à la forme du capot de l'évent.
Remarque : Appliquez un cordon de ciment plastique bitumineux pour toiture (ASTM D4585 Type I ou Type II) ou de mastic polyuréthane pour toiture et solin (ASTM C920) pour resceller les bardeaux et les bardeaux au solin de base en dessous.

6. Fixer le conduit d'appareil à l'évent — À l'aide du collier de conduit amovible (inclus), faites glisser le conduit rond de 4" (102 mm) sur l'extérieur de la nervure préformée du collier et fixez-le avec un serre-câble et du ruban adhésif (ou selon les exigences des codes locaux du bâtiment et de la plomberie de votre région). Alignez les ergots saillants du collier de conduit amovible avec les fentes situées sur le col de l'évent et connectez comme illustré. (FIGURE 7)
   Le collier de conduit amovible permet un détachement simple pour le nettoyage depuis l'intérieur du grenier.
   Remarque : Lors de l'évacuation d'une sécheuse, retirez TOUJOURS le grillage anti-nuisibles/oiseaux et n'utilisez PAS le réducteur inclus.


Pour l'évacuation des ventilateurs d'extraction de salle de bain avec des conduits ronds de 3" (76,2 mm), utilisez le réducteur inclus de 4" (102 mm) à 3" (76,2 mm) et faites glisser le conduit sur l'extrémité étroite du réducteur, en le fixant avec un serre-câble et du ruban adhésif (ou selon les exigences des codes de plomberie de votre région). L'extrémité large du réducteur est connectée et fixée au collier de conduit amovible, qui est ensuite attaché au col de l'évent comme décrit précédemment. (FIGURE 8)

Sécurité

• Pendant l'installation et la manipulation, portez toujours un équipement de protection individuelle (ÉPI) approprié tel que des lunettes de sécurité, des gants de travail durables, des casques de sécurité, des dispositifs antichute et d'autres équipements de sécurité pour éviter les blessures.
•
  Lors de l'évacuation d'une sécheuse :
  • Retirez TOUJOURS le grillage anti-nuisibles/oiseaux inclus en desserrant et en retirant les (2) vis fixant le grillage au capot de l'évent.
  • N'utilisez PAS le réducteur inclus de 4" (102 mm) à 3" (76,2 mm). N'utilisez le réducteur QUE lors de l'évacuation des ventilateurs d'extraction de salle de bain avec des conduits ronds de 3" (76,2 mm).
• Respectez toujours tous les codes locaux du bâtiment et de la plomberie applicables dans votre région.
