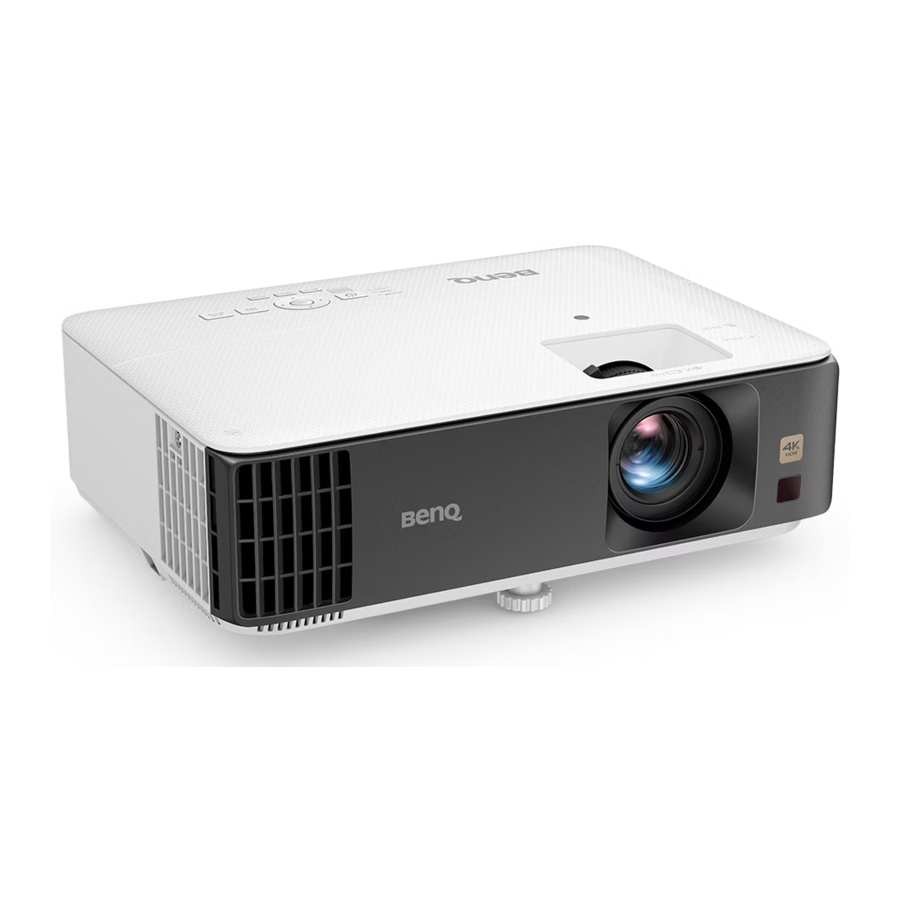

Manuel Benq TK700

Contenu de l'emballage

Insérer les piles

Télécommande

Connexion

Dimensions de projection

Le rapport d'aspect de l'écran est 16:9 et l'image projetée a un rapport d'aspect 16:9

• Pour optimiser la qualité de votre projection, nous vous suggérons d'effectuer la projection en vous référant aux valeurs listées dans les lignes non grisées.
• Toutes les mesures sont approximatives et peuvent varier des tailles réelles. BenQ recommande que si vous avez l'intention d'installer le projecteur de manière permanente, vous deviez physiquement tester la taille et la distance de projection en utilisant le projecteur réel in situ avant de l'installer de manière permanente, afin de tenir compte des caractéristiques optiques de ce projecteur. Cela vous aidera à déterminer la position de montage exacte afin qu'elle convienne le mieux à votre emplacement d'installation.

Vis de fixation au plafond/mur: M4 x 8 mm
Unité: mm

Installation de la clé USB QS01 Android TV (en option)

Suivez les illustrations ci-dessous pour installer la clé USB QS01 Android TV avant utilisation. Assurez-vous que le couvercle de la clé USB est correctement remis en place après que la clé USB a été branchée. Ne mettez pas l'appareil sous tension si le couvercle de la clé USB est ouvert.

Configuration

Configuration de QS01 Android TV (en option)

Avant de commencer, vérifiez que vous disposez de

• Connexion Internet Wi-Fi
• Compte Google

1. Appuyez et maintenez OK pendant 5 secondes pour appairer votre télécommande

2. Configurez votre appareil

• Configuration rapide à l'aide d'un téléphone Android


• À l'aide de votre téléphone ou ordinateur


• À l'aide de votre télécommande


3. Afficher l'écran d'accueil d'Android TV


Pour plus d'informations, visitez https://support.google.com/androidtv/

Spécifications

Toutes les spécifications sont sujettes à modification sans préavis.

Optique
Résolution 3840 x 2160
Système d'affichage 1-CHIP DMD
Lentille F = 1.94 ~ 2.12, f = 11.9 ~ 15.5 mm
Lampe Lampe 240 W

Électrique
Alimentation électrique AC100–240V, 3.8 A, 50–60 Hz (Automatique)
Consommation électrique 380 W (Max) ; < 0.5 W (Veille)

Mécanique
Poids 3.1 Kg (6.8 lbs)

Bornes de sortie
Haut-parleur 5 watts x 1
Sortie signal audio Jack audio PC x 1

Contrôle
Alimentation USB Type-A 5V / 1.5 A x 1
Contrôle série RS-232 9 broches x 1
Récepteur IR x 2

Bornes d'entrée
Entrée signal vidéo
Numérique - HDMI 2.0 x 2
Numérique - Port de diffusion multimédia HDMI QS01 (clé USB ATV) x 1

Exigences environnementales
Température de fonctionnement 0°C–40°C au niveau de la mer
Humidité relative de fonctionnement 10%–90% (sans condensation)
Altitude de fonctionnement 0–1499 m à 0°C–35°C 1500–3000 m à 0°C–30°C (avec mode Haute Altitude activé)
Température de stockage -20°C–60°C au niveau de la mer
Humidité de stockage 10%–90% HR (sans condensation)
Altitude de stockage 30°C@ 0~12 200m au-dessus du niveau de la mer

Transport
L'emballage d'origine ou équivalent est recommandé

Réparation
Veuillez visiter le site web ci-dessous et choisir votre pays pour trouver votre contact de service. http://www.benq.com/welcome

Sécurité

Références

• Android TV Help
• Welcome | BenQ Europe

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel Benq TK700

Les langues disponibles
