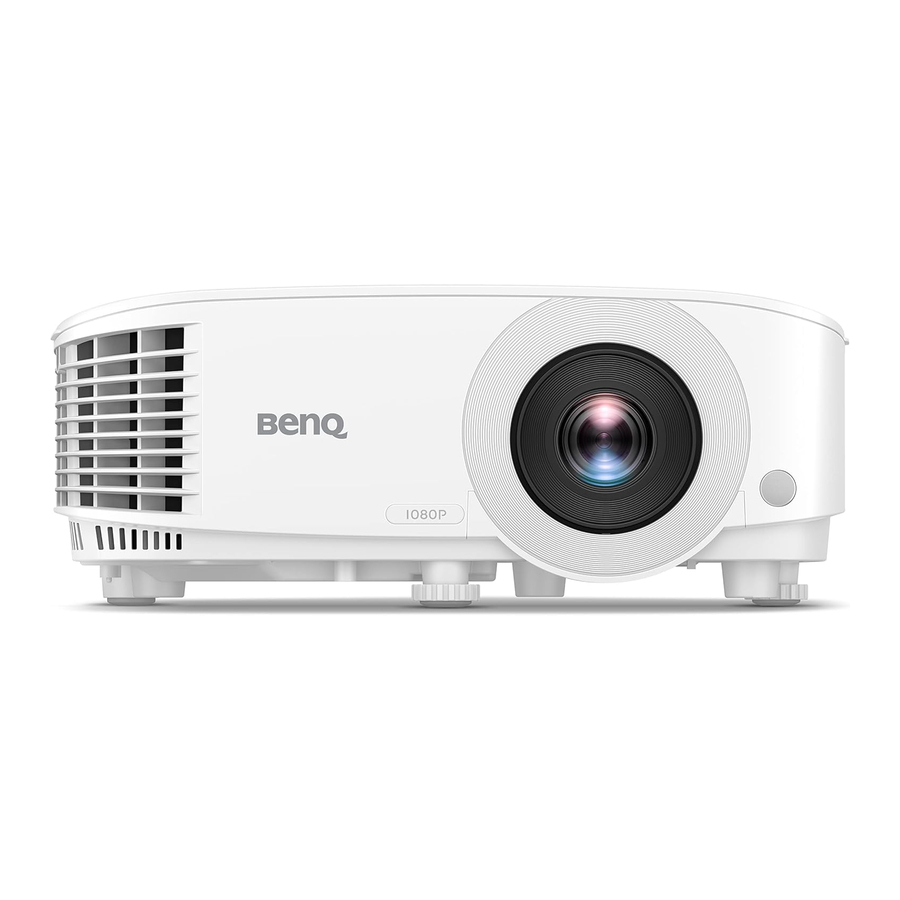

BenQ TH575 Manuel
Contenu de l'emballage
Remplacement des piles de la télécommande
Télécommande
Connexion
"Audio in" (Entrée audio) le port ne fonctionne que lorsque la source d'entrée du projecteur est réglée sur HDMI et qu'il est connecté à un appareil DVI via un câble DVI et un adaptateur DVI-vers-HDMI.
Dimensions de projection
Le rapport d'aspect de l'écran est de 16:9 et l'image projetée a un rapport d'aspect de 16:9
- Pour optimiser la qualité de votre projection, nous vous suggérons d'effectuer la projection dans une zone non grisée.
- Toutes les mesures sont approximatives et peuvent varier des tailles réelles.
BenQ recommande que si vous avez l'intention d'installer le projecteur de manière permanente, vous devriez tester physiquement la taille et la distance de projection en utilisant le projecteur réel in situ avant de l'installer de manière permanente, afin de tenir compte des caractéristiques optiques de ce projecteur. Cela vous aidera à déterminer la position de montage exacte afin qu'elle convienne le mieux à votre lieu d'installation.
Schéma d'installation pour montage au plafond/mur
Vis de montage plafond/mur : M4
(Long. Max. = 25 mm ; Long. Min. = 20 mm)
Unité : mm
Veuillez aligner les trous de montage mural
avec les trous de vis du repère C sur la plaque de montage.
Fonctionnement
Spécifications
Toutes les spécifications sont sujettes à modification sans préavis.
Optique
Résolution : 1920 (H) x 1080 (V)
Système d'affichage : 1-CHIP DMD
Objectif : F = 2.56 ~ 2.68, f = 22 ~ 24.1 mm
Lampe : Lampe de 203 W
Électrique
Alimentation électrique : AC100–240V, 3.2 A, 50–60 Hz (Automatique)
Consommation électrique : 280 W (Max) ;
Mécanique
Poids : 2.5 Kg (5.5 lbs)
Bornes de sortie
Haut-parleur : 10 watts x 1
Sortie de signal audio : Prise audio PC x 1
Commande
USB : Alimentation Type-A 5V /1.5 A x 1 ; Mini-B x 1
Contrôle série RS-232 : 9 broches x 1
Récepteur IR x 2
Bornes d'entrée
Entrée de signal vidéo : Numérique - HDMI x 2
Entrée de signal audio :
Entrée audio : Prise audio PC x 1
(Ne fonctionne que lorsque la source d'entrée du projecteur est réglée sur HDMI et qu'il est connecté à un appareil DVI via un câble DVI et un adaptateur DVI-vers-HDMI.)
Exigences environnementales
Température de fonctionnement : 0°C–40°C au niveau de la mer
Humidité relative de fonctionnement : 10%–90% (sans condensation)
Altitude de fonctionnement :
- 0–1499 m à 0°C–35°C
- 1500–3000 m à 0°C–30°C (avec le mode Haute Altitude activé)
Température de stockage : -20°C–60°C au niveau de la mer
Humidité de stockage : 10%–90% RH (sans condensation)
Altitude de stockage : 30°C@ 0~12,200m au-dessus du niveau de la mer
Transport : L'emballage d'origine ou équivalent est recommandé
Réparation : Veuillez visiter le site web ci-dessous et choisir votre pays pour trouver votre interlocuteur de service.
http://www.benq.com/welcome
Références
Télécharger le manuel
Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.
