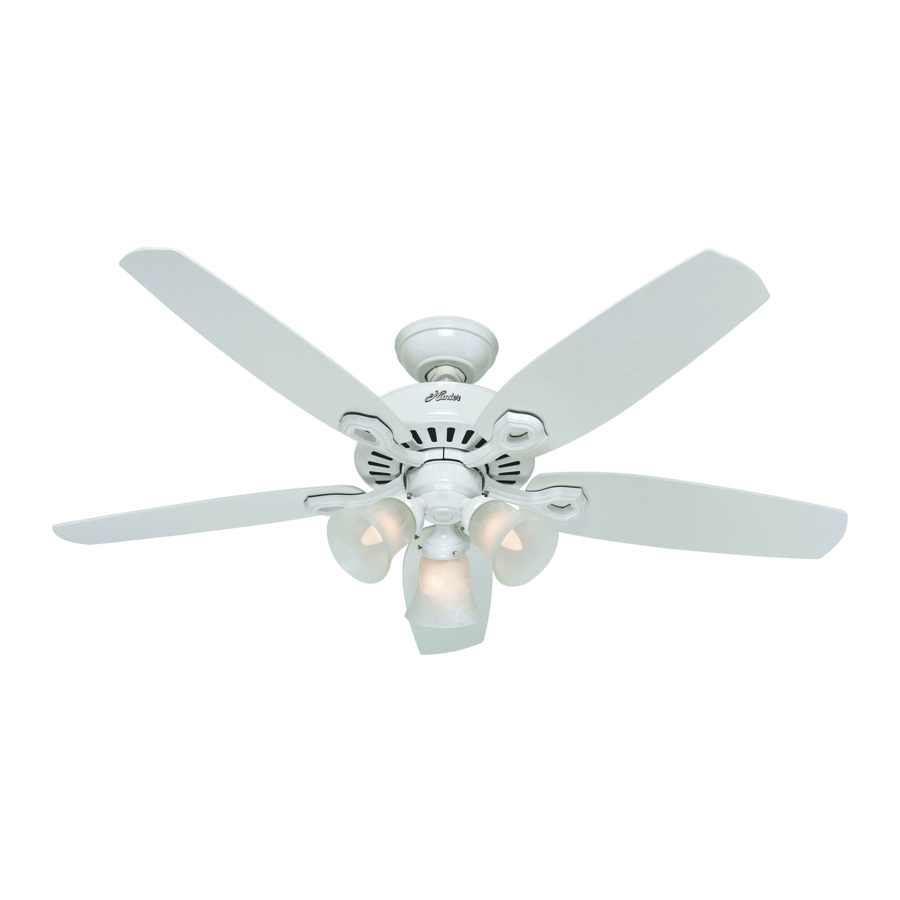

Introduction

Modèle:
53236 Blanc Neige
53237 Nickel Brossé
53238 Nouveau Bronze
51110 Argent Mat
51111 Nickel Brossé
Poids du ventilateur ±2 lbs: 19.0 lbs (8.6 kg)

Félicitations pour l'achat de votre nouveau ventilateur de plafond Hunter^® !

Le ventilateur de plafond que vous avez acheté vous apportera confort et performance dans votre maison ou votre bureau pendant de nombreuses années. Ce manuel d'instructions contient des instructions complètes pour l'installation et l'utilisation de votre ventilateur. Nous sommes fiers de notre travail et apprécions l'opportunité de vous fournir le meilleur ventilateur de plafond disponible partout dans le monde.

Nous sommes là pour vous aider !
Ce manuel d'instructions est conçu pour rendre l'installation aussi simple que possible. Pendant que vous suivez ce manuel d'instructions, gardez votre smartphone ou votre tablette à portée de main. Nous avons ajouté des liens vidéo pour vous aider dans les sections les plus techniques. Si vous n'êtes pas familier ou à l'aise avec le câblage, contactez un électricien qualifié.

LISEZ et CONSERVEZ Ces Instructions

w.1 - Pour réduire les risques d'incendie, de choc électrique ou de blessures corporelles, montez le ventilateur directement sur la structure du bâtiment et/ou sur une boîte de sortie marquée comme acceptable pour un support de ventilateur de 70 lbs (31,8 kg) et utilisez les vis de montage fournies avec la boîte de sortie.

w.2 - Pour éviter tout choc électrique, avant d'installer ou d'entretenir votre ventilateur, coupez l'alimentation en éteignant les disjoncteurs de la boîte de sortie et de l'emplacement de l'interrupteur mural associé. Si vous ne pouvez pas verrouiller les disjoncteurs en position d'arrêt, fixez solidement un dispositif d'avertissement visible, tel qu'une étiquette, au panneau de service.

w.3 – Pour réduire le risque de choc électrique, ce ventilateur doit être installé avec une commande/interrupteur mural d'isolation.

w.4 - Pour réduire le risque de blessures corporelles, ne pliez pas les supports de pales lors de l'installation des supports de pales, de l'équilibrage des pales ou du nettoyage du ventilateur. N'insérez pas d'objets étrangers entre les pales du ventilateur en rotation.

c.1 - Tout le câblage doit être conforme aux codes électriques nationaux et locaux ANSI/NFPA 70. Si vous n'êtes pas familier avec le câblage, faites appel à un électricien qualifié.

c.2 - Utilisez uniquement des pièces de rechange Hunter.

Voici ce qui se trouve dans votre boîte

Nous vous recommandons de tout sortir de la boîte et de le disposer. Nous avons regroupé les composants illustrés ci-dessous avec le matériel dont vous aurez besoin pour ces pièces. Les vis ci-dessous sont dessinées à l'échelle pour faciliter l'identification du matériel nécessaire à l'installation de chaque composant.

Conseil de Pro Hunter :

Ne jetez pas les sacs de quincaillerie et ne mélangez pas les pièces de différents sacs. Notez le symbole imprimé sur chaque sac de quincaillerie. Les symboles peuvent être utilisés pour identifier la quincaillerie appropriée à chaque étape.

Choisir le bon emplacement d'installation

Vous avez probablement acheté ce ventilateur en pensant à un emplacement. Vérifions ci-dessous pour nous assurer qu'il convient.

Vérifiez les dimensions de la pièce :

Vérifiez la boîte de sortie :

Vérification de l'angle du plafond

Si vous avez un plafond plat :
Accrochez votre ventilateur à l'aide d'une tige de suspension standard. Certains ventilateurs sont livrés avec une tige de suspension plus courte pour une installation à profil bas.

Si vous avez un plafond incliné ou voûté :

Vous aurez besoin d'une tige de suspension plus longue.
Si l'angle de votre plafond est supérieur à 34°, vous aurez également besoin d'un kit de montage incliné.

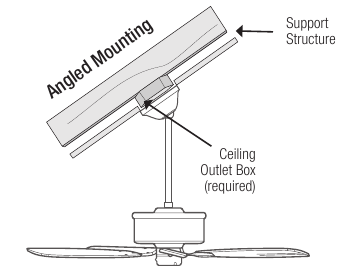

Montage Incliné

Un peu plus d'informations sur le montage incliné :
Pour des performances et une apparence optimales, une tige de suspension plus longue doit être utilisée avec votre ventilateur de plafond Hunter lors de l'installation sur un plafond haut ou incliné. Si l'angle de votre plafond est supérieur à 34°, vous aurez également besoin d'un kit de montage incliné.

Conseil de Pro Hunter :
Déterminer si vous avez besoin d'un kit de montage incliné :
Pliez le long de la ligne pointillée. Placez le bord contre le mur. Faites glisser vers le plafond. Si le guide touche le mur mais pas le plafond, vous avez besoin d'un kit de montage incliné.

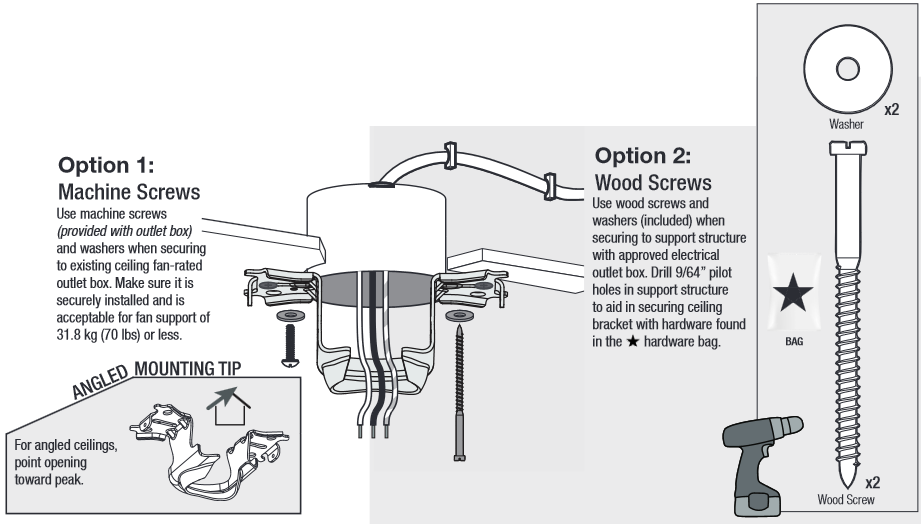

Installation du support de plafond

Vous avez deux options d'installation. Choisissez celle qui convient le mieux à votre emplacement. Retirez tout support existant avant l'installation. Utilisez uniquement le support de plafond Hunter fourni dans la boîte de votre ventilateur.

Conseil de Pro Hunter :
Les vis mécaniques sont celles qui ont été fournies avec votre boîte de sortie.

Faites ceci en premier !

Pour éviter tout choc électrique, avant d'installer votre ventilateur, coupez l'alimentation en éteignant les disjoncteurs de la boîte de sortie associée à l'emplacement de l'interrupteur mural.

Installation de la tige de suspension

Suivez les étapes ci-dessous si vous utilisez la tige de suspension pré-assemblée dans votre boîte. Besoin d'installer une tige de suspension plus longue ou plus courte ? Consultez le guide à la fin de ce manuel.

RISQUE DE CHUTE DU VENTILATEUR
Pour prévenir des BLESSURES GRAVES ou la MORT:

SERREZ TOUJOURS la vis de réglage avec une pince.
NE PAS serrer la vis de réglage à la main.
VÉRIFIEZ que la vis de réglage est bien serrée à l'aide d'une pince chaque fois que vous changez le sens de rotation du ventilateur.

Suspension du ventilateur

Câblage du ventilateur

Nous savons que le câblage est difficile. Simplifions les choses.

Suivez ces étapes pour câbler votre ventilateur rapidement et en toute sécurité. Suivez l'itinéraire ci-dessous qui correspond le mieux à la configuration de votre interrupteur mural. Si vous n'êtes pas familier avec le câblage ou si vous n'êtes pas à l'aise de le faire vous-même, veuillez contacter un électricien qualifié.

Conseil de Pro Hunter :
Voici comment connecter les fils : Poussez les extrémités métalliques nues des fils ensemble et glissez un capuchon de connexion dessus. Ensuite, tournez le capuchon de connexion dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien serré. Tirez doucement pour vous assurer qu'aucun des fils n'est lâche.

Vous aurez besoin de ceux-ci :
4 capuchons de connexion (ceux-ci se trouvent dans le sac)

Vous avez un interrupteur simple ?

Suivez ces étapes :

Le ventilateur de plafond doit être mis à la terre. Si le fil de terre n'est pas présent sur le site d'installation, ARRÊTEZ immédiatement l'installation et consultez un électricien qualifié.

Tout le câblage doit être conforme aux codes électriques nationaux et locaux ANSI/NFPA 70. Si vous n'êtes pas familier avec le câblage ou en cas de doute, consultez un électricien qualifié.

Conseil de Pro Hunter :
Vous avez des fils supplémentaires ?
Orientez les fils vers le haut et poussez-les délicatement à travers le support de suspension dans la boîte de sortie. Écartez les fils, avec les fils mis à la terre d'un côté de la boîte de sortie et les fils non mis à la terre de l'autre côté de la boîte de sortie. Assurez-vous que les fils sont toujours attachés aux capuchons de connexion.

Vous avez des interrupteurs doubles ?

Suivez ces étapes :

Installation du cache-piton

Installation des pales

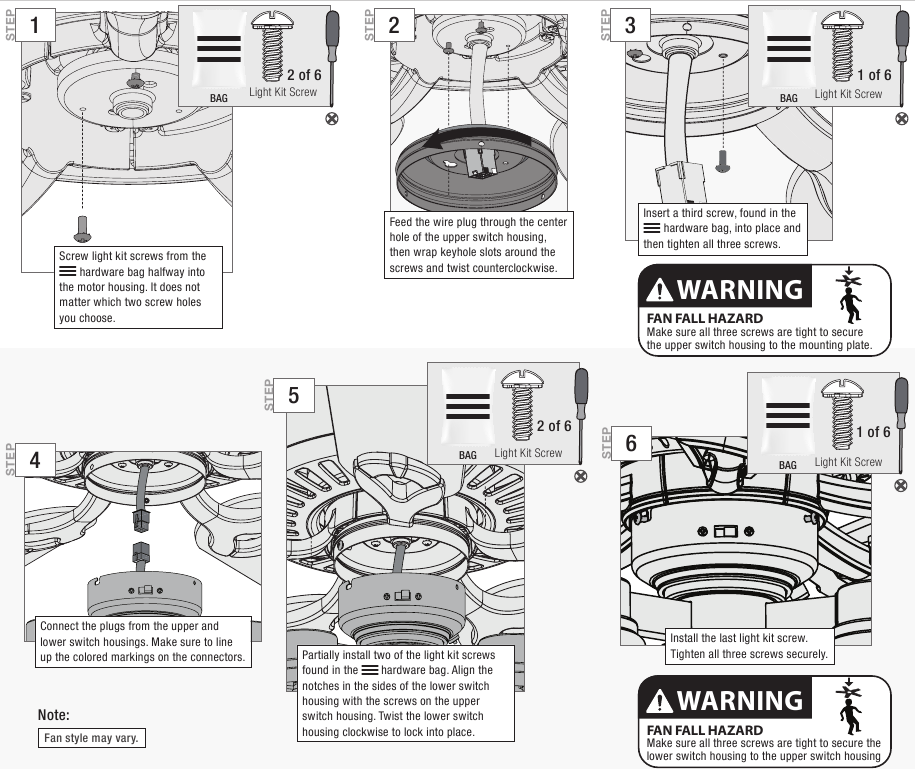

Assemblage de l'éclairage

Installation des ampoules et de la verrerie

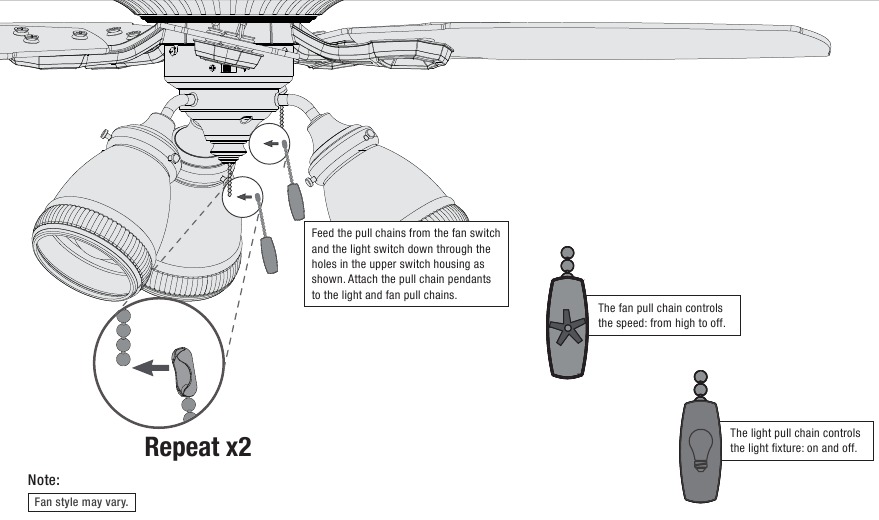

Installation des chaînettes

Inversion du sens de rotation du ventilateur

Dépannage

Le ventilateur ne fonctionne pas

Assurez-vous que l'interrupteur d'alimentation est activé.
Tirez la chaînette pour vous assurer qu'il est activé.
Poussez fermement l'interrupteur d'inversion du moteur vers la gauche ou la droite pour vous assurer qu'il est enclenché.
Vérifiez le disjoncteur pour vous assurer que l'alimentation est activée.
Assurez-vous que les pales tournent librement.
Coupez l'alimentation au niveau du disjoncteur, puis desserrez le cache-piton et vérifiez toutes les connexions conformément au schéma de câblage.
Vérifiez la connexion de la fiche dans le boîtier de l'interrupteur.

Balancement excessif

Assurez-vous que les pales sont correctement installées sur les supports de pales en fer.
Coupez l'alimentation, soutenez le ventilateur avec précaution, et vérifiez que la rotule de suspension est correctement en place.
Utilisez le kit d'équilibrage et les instructions fournis pour équilibrer le ventilateur.

Fonctionnement bruyant

Assurez-vous que les pales sont correctement installées.
Vérifiez si l'une des pales est fissurée. Si c'est le cas, remplacez toutes les pales.

Conseil de Pro Hunter :
Nettoyage du ventilateur
Utilisez des brosses ou des chiffons doux pour éviter les rayures. Les produits de nettoyage peuvent endommager les finitions.

Tige de suspension

Si vous avez besoin d'une tige de suspension de longueur différente, suivez ces étapes :

RISQUE DE CHUTE DU VENTILATEUR
Pour prévenir des BLESSURES GRAVES ou la MORT:

SUIVEZ TOUJOURS scrupuleusement les instructions d'assemblage de la tige de suspension.
VÉRIFIEZ que la tige de suspension est correctement assemblée en tirant fermement sur la rotule de suspension.
