Webasto 40 Series Manuel

Fonctionnement

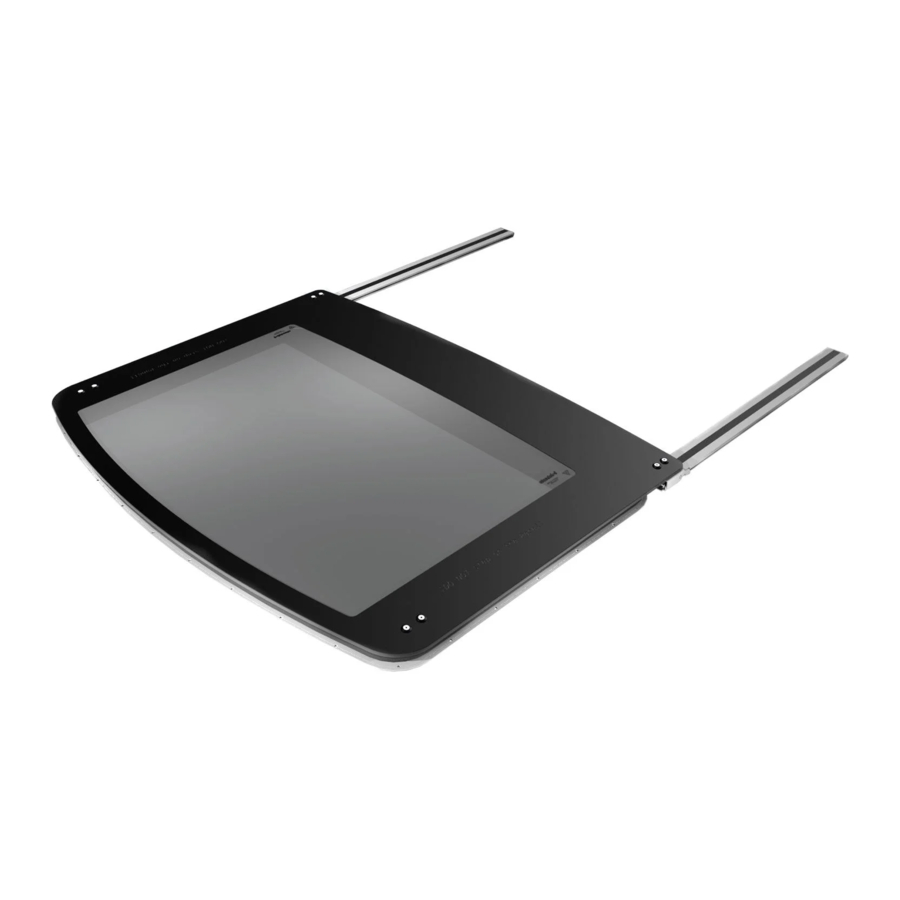

Aperçu

1. Rails
2. Panneau de verre
3. Interrupteur
4. Bouton "close" (Fermer)
5. Bouton "open" (Ouvrir)
6. Clé d'urgence
7. Moteur
8. Glissières

Consignes de sécurité

• Lors de la fermeture du toit ouvrant, assurez-vous de maintenir toutes les parties du corps et/ou les obstructions éloignées de l'ouverture pour éviter les blessures !
• Ne pas se tenir debout ni marcher sur le toit !
• Ne pas utiliser le toit comme trappe de secours ! Assurez-vous qu'une autre trappe est accessible en cas d'urgence.
• Gardez la clé d'urgence à proximité du toit pour une utilisation manuelle.

ATTENTION
Dommages possibles dus aux conditions météorologiques et/ou à la vitesse
Fermez le toit à :

• Des vitesses supérieures à 30 nœuds.
• Un état de mer supérieur à 1 m.
• Des vitesses de vent supérieures à 16 nœuds.

Fonctionnement du toit

NOTE
Le fonctionnement du toit n'est possible que si l'alimentation électrique principale est activée !

1. Appuyez et maintenez le bouton "open" (Ouvrir) (E). Le toit :

   • continuera de s'ouvrir jusqu'à ce que le bouton soit relâché.
   • continuera de s'ouvrir jusqu'à ce que la position d'ouverture maximale soit atteinte.
2. Appuyez et maintenez le bouton "close" (Fermer) (D). Le toit :

   • continuera de se fermer jusqu'à ce que le bouton soit relâché.
   • continuera de se fermer jusqu'à ce que la position de fermeture maximale soit atteinte.

NOTE
Pour éviter toute intrusion d'eau dans la cabine, veuillez éliminer toute eau stagnante du panneau de verre avant l'opération.

Entretien

Fig. 4

• Nettoyez le toit régulièrement.
• Lavez le panneau de verre avec de l'eau propre et un chiffon doux, une peau de chamois ou une éponge. Ne frottez jamais une surface sèche. N'utilisez pas de solutions abrasives ou agressives telles que la térébenthine ou le white-spirit pour nettoyer les panneaux de verre.
• Lavez le reste du toit à l'eau chaude en utilisant un produit de nettoyage professionnel de qualité marine. Rincez à l'eau claire.
• Appliquez une fine couche de graisse (Isoflex^® Topas L32) à l'intérieur des rails (A) et des glissières (H) pour assurer un glissement en douceur. Disponible auprès de Webasto.
• Ne jamais utiliser :
  • Des produits alcalins contenant des solutions de sodium ;
  • Des produits acides comme l'acide chlorhydrique ou ceux contenant du phosphore ;
  • De la laine d'acier, des abrasifs ou du papier de verre ;
  • Des produits de nettoyage pour vitres contenant des alcalins, qui peuvent corroder l'aluminium.

Dépannage

• Mauvaise ouverture/inclinaison du toit :
  • Nettoyez le joint avec un détergent doux et répétez l'ouverture/fermeture du toit.
• Mauvais mouvement du toit :
  • Nettoyez l'intérieur des rails (A) et des glissières (H)
  • Appliquez de la graisse à l'intérieur des rails et des glissières. Voir Fig. 1, Fig. 4 et le chapitre "Entretien".
• Si le toit ne fonctionne toujours pas en douceur, veuillez contacter le fabricant du bateau pour l'entretien et/ou la réparation.
• Si nécessaire, le toit peut être actionné manuellement.
  L'arbre d'entraînement du moteur peut être tourné avec la clé d'urgence pour ouvrir ou fermer le toit. Voir Fig. 5.
  Fig. 5


N'essayez pas de faire fonctionner le toit électriquement pendant l'opération de commande manuelle.
Si le toit a été actionné manuellement avec la clé d'urgence, le système de commande doit être réinitialisé. Se référer à la section "Reset procedure" (Procédure de réinitialisation).

Procédure de réinitialisation

NOTE
Avant de commencer la procédure de réinitialisation, assurez-vous qu'un minimum de 20 A est disponible.

• Appuyez et maintenez le bouton "close" (Fermer) (D) pour fermer le toit le plus en avant possible.
• Relâchez le bouton "close" (Fermer) (D).
• Dans la seconde, appuyez et maintenez le bouton "close" (Fermer) (D).
  Tout en maintenant le bouton de fermeture enfoncé ; après 10 secondes, le panneau de verre se déplace par petits à-coups jusqu'à ce qu'il soit complètement fermé et le moteur produit un fort "click" (clic).
• Relâchez le bouton "close" (Fermer) (D).
  Le système a été réinitialisé.
