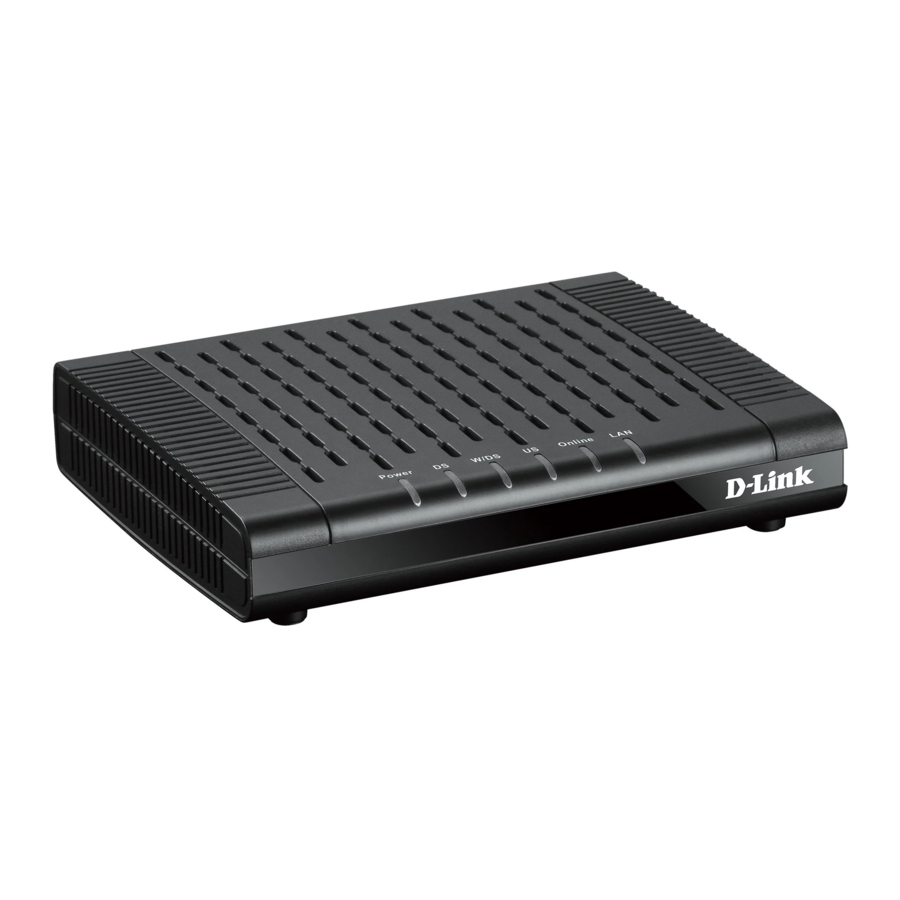

Manuel du D-Link DCM-301

Contenu de l'emballage

• Modem câble haut débit DCM-301
• Câble Ethernet
• Adaptateur secteur
• Support
• Guide d'installation rapide

Si l'un des éléments ci-dessus est manquant, veuillez contacter votre revendeur.

Configuration système requise

Vérifiez que vous disposez de ces éléments avant de commencer l'installation :

• Un répartiteur de ligne câble (non inclus), si vous prévoyez de connecter le modem câble et un téléviseur à la même prise murale.
• Une ligne câble bidirectionnelle active
• Abonnement à un fournisseur de services Internet (FAI) par câble

Introduction

Le modem câble permet à votre opérateur de réseau câblé de vous fournir des applications haut débit telles que : les télécommunications, la dédicace IP pour votre petit bureau/bureau à domicile (SOHO), ou l'accès Internet résidentiel haut débit. Le chiffrement des données DES aide à assurer la confidentialité des informations transmises. Une autre caractéristique distinctive du modem câble est sa facilité d'installation, car les clients DHCP et TFTP peuvent obtenir un accès automatique à l'adresse IP et à la configuration depuis leurs serveurs réseau via le modem. Les agents SNMP permettent la configuration et la surveillance à distance depuis une station de gestion équipée d'un serveur SNMP.

Remarque : Pour l'accès à Internet, un abonnement à un fournisseur de services par câble est requis.

Fonctionnalités

• Modem câble compact, économique et complet avec port Ethernet.
• Conforme DOCSIS 3.0.
• Le port Ethernet RJ-45 10/100/1000BaseT offre une connexion standard de l'industrie traditionnelle.
• Prise en charge étendue de la gestion SNMP : MIB-II.
• MIB de type Ethernet, MIB de pont, MIB de périphérique câble, MIB d'interface de confidentialité de base, MIB d'interface RF.
• Les voyants LED du panneau avant, faciles à lire, affichent clairement l'état et l'activité du réseau.

Aperçu matériel

Voyants LED du panneau avant

Les voyants LED du modem câble indiquent :

• Les performances actuelles du modem câble.
• L'état de la connexion réseau entre le modem câble et votre fournisseur de services par câble.
• L'état de la connexion entre votre modem câble et l'alimentation électrique.


Connecteurs du panneau arrière

Avant de commencer

Service de réseau câblé local

Avant d'installer le modem :

• Trouvez le numéro de série, l'adresse RF et Ethernet situés sur une étiquette du modem câble et notez-les.
• Contactez votre opérateur de services câblés local pour l'accès à Internet/au réseau câblé. Votre opérateur câblé local vérifiera la disponibilité de l'accès par câble dans votre région, installera une ligne câblée (si nécessaire), vous fournira un compte d'accès, configurera les paramètres et vérifiera d'autres détails techniques.
• Demandez à votre fournisseur de services câblés local comment ajouter des adresses IP supplémentaires à votre compte. Reportez-vous à "Which Installation to Use?" (Quelle installation utiliser ?) pour plus d'informations.

Préparez votre espace de travail

Pour préparer votre espace de travail :

• Positionnez le modem câble de manière à ce qu'il soit situé près de l'ordinateur et de la prise murale du câble. Il doit y avoir suffisamment d'espace pour éloigner les câbles du modem câble sans les plier.

Préparez le modem câble :

• Pour une installation horizontale : Placez le modem câble sur une surface plane.
• Pour une installation verticale : Fixez le support au modem câble et placez-le sur une surface plane.
• Ne restreignez pas le flux d'air autour du modem câble.

Installation

Le modem câble D-Link DCM-301 DOCSIS™ 3.0 fournit un accès Internet haut débit. Vous pouvez utiliser votre modem câble pour connecter directement un ordinateur de votre réseau à Internet ou le connecter à un routeur haut débit pour permettre à plusieurs appareils de partager Internet.

Après avoir installé le modem câble, vous devez contacter votre fournisseur d'accès Internet (FAI) et enregistrer l'adresse MAC. L'adresse MAC est située sur l'étiquette au bas du modem.

Vous trouverez ci-dessous deux façons courantes de connecter votre modem DCM-301 à votre réseau. Le diagramme de gauche montre la connexion avec un routeur haut débit. Le diagramme de droite montre la connexion directe à un ordinateur. Notez que le DCM-301 peut être placé horizontalement ou verticalement à l'aide du support inclus (comme illustré dans les diagrammes ci-dessous).

Connexion du modem câble (avec routeur)

Étape 1 :
Éteignez votre routeur.

Étape 2 :
Si vous remplacez le modem, débranchez tous les câbles et déconnectez l'alimentation de votre ancien modem.

Étape 3 :
Connectez le câble coaxial de votre mur au connecteur de câble CATV du modem câble. Si vous prévoyez de connecter le câble à un téléviseur ainsi qu'au modem câble, vous devez utiliser un répartiteur de ligne de câble (non inclus).

Étape 4 :
Branchez l'adaptateur secteur du modem câble dans une prise murale ou un parasurtenseur et dans le port d'alimentation du modem câble.

Étape 5 :
Branchez une extrémité du câble Ethernet dans le port Ethernet du modem câble et l'autre extrémité du câble dans le port WAN ou Internet de votre routeur.

Étape 6 :
Dans la plupart des cas, vous devrez appeler votre câblodistributeur (fournisseur Internet) et enregistrer l'adresse MAC du modem D-Link. L'adresse MAC se trouve sur une étiquette au bas du modem.

Étape 7 :
Lorsque le modem fonctionne correctement, les voyants Power, DS, US, Online et LAN seront tous allumés.

Remarque : N'oubliez pas de contacter votre fournisseur d'accès Internet (FAI) pour enregistrer l'adresse MAC du DCM-301, sinon vous NE pourrez PAS vous connecter à Internet.

Connexion du modem câble (sans routeur)

Étape 1 :
Éteignez votre ordinateur.

Étape 2 :
Si vous remplacez le modem, débranchez tous les câbles et déconnectez l'alimentation de votre ancien modem.

Étape 3 :
Connectez le câble coaxial de votre mur au connecteur de câble CATV du modem câble. Si vous prévoyez de connecter le câble à un téléviseur ainsi qu'au modem câble, vous devez utiliser un répartiteur de ligne de câble (non inclus).

Étape 4 :
Branchez l'adaptateur secteur du modem câble dans une prise murale ou un parasurtenseur et dans le port d'alimentation du modem câble.

Étape 5 :
Branchez une extrémité du câble Ethernet dans le port Ethernet du modem câble et l'autre extrémité du câble dans l'adaptateur Ethernet de votre ordinateur.

Étape 6 :
Dans la plupart des cas, vous devrez appeler votre câblodistributeur (fournisseur Internet) et enregistrer l'adresse MAC du modem D-Link. L'adresse MAC se trouve sur une étiquette au bas du modem.

Étape 7 :
Lorsque le modem fonctionne correctement, les voyants Power, DS, US, Online et LAN seront tous allumés.

Remarque : N'oubliez pas de contacter votre fournisseur d'accès Internet (FAI) pour enregistrer l'adresse MAC du DCM-301, sinon vous NE pourrez PAS vous connecter à Internet.

Dépannage

1. Le voyant Power n'est pas allumé.
   • Vérifiez que l'adaptateur secteur est branché sur une prise fonctionnelle ou une multiprise et bien inséré dans le port d'alimentation.
   • Appuyez sur le bouton d'alimentation à l'arrière du modem.
2. Impossible de se connecter à Internet.
   • Vous devez contacter votre fournisseur d'accès Internet et enregistrer l'adresse MAC du modem (située au bas du modem). Si vous ignorez cette étape, vous ne pourrez pas vous connecter.
   • Vérifiez que tous les câbles sont correctement connectés.
   • Si les voyants du modem indiquent que vous êtes connecté à Internet (vérifié par votre fournisseur d'accès Internet) et que vous êtes connecté à un routeur, vous devrez peut-être réinitialiser et reconfigurer votre routeur.

Spécifications techniques

Norme conforme

• DOCSIS 1.0
• DOCSIS 1.1
• DOCSIS 2.0
• DOCSIS 3.0

Interface

• 10/100/1000BASE-T (semi-duplex/full-duplex, détection automatique) 1 port
• Type F femelle 75

Récepteur :

• Démodulation : 64/256QAM
• Vitesse maximale : 240 Mbps 64QAM/344Mbps(256QAM)
• Gamme de fréquences : 50 à 1002 MHz ±30 kHz (Centre)
• Bande passante : 6MHz
• Niveau du signal : -15dBmV à +15dBmV

Émetteur :

• Modulation : 64/256QAM TDMA : QPSK, 8QAM, 16QAM, 32QAM, 64QAM S-CDMA : QPSK, 8QAM, 16QAM, 32QAM, 64QAM, 128QAM
• Vitesse maximale : 30 Mbps (TDMA) ; 160 Mbps (S-CDMA, 64QAM, agrégation de 4 canaux U/S)
• Gamme de fréquences : 5 à 42 MHz (bord à bord)
• Bande passante : 0,2, 0,4, 0,8, 1,6, 3,2 MHz TDMA : 200, 400, 800, 1600, 3200 et 6400 kHz S-CDMA : 1600, 3200 et 6400 kHz
• TDMA : +8 à +54 dBmV (32QAM, 64QAM) +8 à +55 dBmV (8QAM, 16QAM) +8 à +58 dBmV (QPSK) S-CDMA : +8 à +53 dBmV (toutes modulations)
  (Le niveau de sortie du CM peut être contrôlé automatiquement par le CMTS via la fonction de réglage de puissance), Étape : 1dB
• Perte de retour en sortie : > 6 dB (5-42 MHz) et (91~857 MHz)

Nombre max. de CPE :

• 32 (32 adresses MAC)

Filtrage :

• LLC : 16
• IP : 32

Recherche de fréquence :

• Cache de fréquence : 4 entrées Fréquence
• Plan de canaux : Pas de 250kHz

Nombre de SID : 16

Sécurité :

• EN60950, UL1950, UL1310 (adaptateur AC-DC)

CEM :

• EN55022 (Émission), EN55024 (Immunité) FCC Partie 15 classe B

Alimentation :

• Adaptateur AC-DC : 12V/1A, 50/60Hz
• Consommation : 12W

OSS :

• Protocole : ICMP/SNMP V1, V2c, V3
• MIB : MIB II / MCNS MIB

Environnement :

• Température de fonctionnement : 32°F (0°C) à 104°F (40°C)
• Humidité de fonctionnement : 10% à 90% (Sans condensation)
• Température de stockage : -4°F (-20°C) à 140°F (60°C)

Voyants :

• Power, DS, W/DS, US, Online, LAN

Dimensions (sans adaptateur secteur) :

• 159 mm x 133 mm x 32,5 mm (Environ)

Poids :

• 220g +/- 10g (Environ)

Contacter le support technique

D-Link fournit un support technique gratuit aux clients aux États-Unis et au Canada pendant la durée de la période de garantie de ce produit. Les clients américains peuvent contacter le support technique D-Link via notre site web ou par téléphone.

Avant de contacter le support technique, veuillez avoir les éléments suivants à portée de main :

• Numéro de modèle du produit (par ex. DCM-301)
• Révision matérielle (située sur l'étiquette au bas du modem (par ex. rev E1))
• Numéro de série (numéro s/n situé sur l'étiquette au bas du modem).

Vous pouvez trouver les mises à jour logicielles et la documentation utilisateur sur le site web de D-Link, ainsi que les questions fréquemment posées et les réponses aux problèmes techniques.

Pour les clients aux États-Unis :

Support téléphonique :
(877) 453-5465

Support Internet :
http://support.dlink.com

Enregistrement

Enregistrez votre produit en ligne à l'adresse http://registration.dlink.com
