Manuel WiMiUS K3

Accessoires

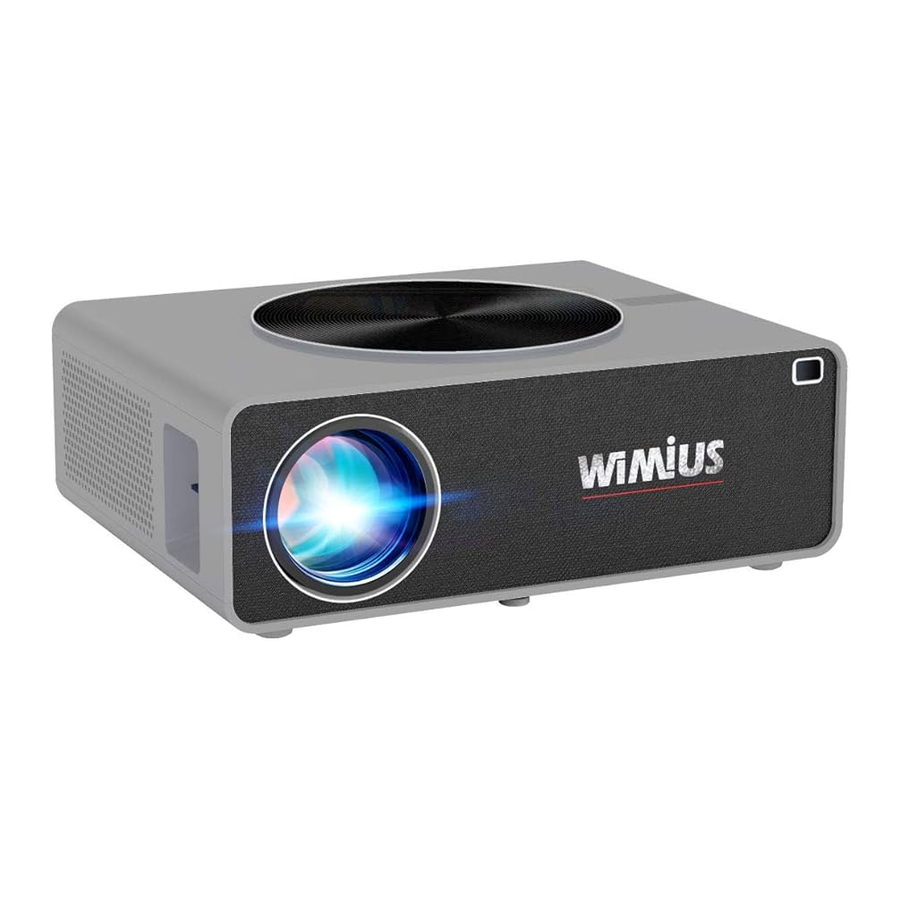

Présentation du produit

Remarque : Si vous souhaitez revenir au menu précédent ou à la source du signal, veuillez appuyer sur M ou S pour revenir à l'étape précédente.

Remarque : Veuillez vous référer à l'apparence du produit, cette figure est donnée à titre indicatif uniquement.

Aperçu de la télécommande

Remarque : Les piles ne sont pas incluses dans l'emballage, vous devez acheter deux piles cAAA supplémentaires par vous-même.

* Remarque :

1. Lorsque vous utilisez la télécommande, pointez-la vers le récepteur IR.
2. Pour éviter la corrosion due aux fuites de piles, veuillez retirer les piles si vous ne l'utilisez pas pendant une longue période.

Spécifications

Modèle n° : K3

Tableau des tailles de projection

* Distance de projection optimale : 3m

Instructions d'utilisation

Mise en route

1. Connectez le projecteur à l'alimentation via le câble d'alimentation.
2. Après la mise sous tension, le voyant lumineux du projecteur devient rouge.
3. Appuyez sur le bouton "power" (marche/arrêt) à l'arrière du projecteur, ou sur le bouton d'alimentation de la télécommande, il démarre. (Le voyant rouge devient blanc)
4. Ensuite, l'écran de démarrage apparaît, comme sur l'image.


Mise au point et correction de trapèze

Deux étapes pour obtenir des images nettes :

1. Ajustez d'abord la correction de trapèze pour rendre l'image rectangulaire.

2. Ajustez la bague de mise au point pour rendre l'image claire.


Connecter les appareils d'entrée

Connectez les appareils d'entrée, puis appuyez sur le bouton de source de signal pour choisir la source de signal correspondante (VGA, HDMII, HDM12, AV, USBI, USB2, etc.).

1. Opérer via la télécommande : Appuyez sur "" puis appuyez sur "" ou "" pour choisir la bonne source, puis appuyez sur "OK (OK)" pour confirmer.
2. Opérer via le bouton du projecteur : appuyez sur "S" sur l'appareil pour afficher le menu de sélection de la source d'entrée, appuyez sur "" ou "" pour sélectionner le canal d'entrée de signal requis, puis appuyez sur "OK (OK)" pour confirmer.

Remarque : Le port USB2 est conçu uniquement pour la recopie d'écran d'iPhone via connexion filaire, il ne prend pas en charge les appareils Android.

Connexion avec les smartphones et l'iPad

Connexion sans fil

P.S : La fluidité de la recopie d'écran en connexion sans fil sera affectée par l'environnement réseau. Une bande passante de 100 Mbit ou plus est recommandée pour la recopie d'écran. Assurez-vous que votre appareil mobile est proche du projecteur lors de l'utilisation de la connexion sans fil. Une distance de moins d'un mètre est recommandée.

Pour système iOS

Méthode 1 : Configuration avec les données cellulaires

1. Allumez le projecteur, sélectionnez
   ""
   comme source d'entrée sur le projecteur pour la connexion au début. Il entrera dans l'interface de Screen Mirroring (Recopie d'écran) pour le système iOS.
2. Allez dans les paramètres de votre appareil mobile iOS et connectez-le au Wi-Fi de PROJECTOR -XXXXXX (mot de passe : 12345678). Veuillez ignorer le point d'exclamation qui le précède.
3. Balayez l'écran de votre appareil mobile iOS vers le haut, puis appuyez sur Screen


Méthode 2 : Configuration avec le Wi-Fi domestique

1. Allumez le projecteur, sélectionnez "Screen Mirroring (Recopie d'écran)" d'iOS comme source d'entrée. Connectez l'iPhone/iPad au Wi-Fi du projecteur K3. Nom Wi-Fi : PROJECTOR-XXXXXX (mot de passe : 12345678)
2. Visitez l'adresse de configuration du projecteur : 192.168.0.XXX (veuillez entrer l'IP affichée à l'écran) à partir d'un navigateur sur votre appareil mobile, cliquez sur 【Wi-Fi AP (Point d'accès Wi-Fi)】 -- 【Scan (Analyser)】, sélectionnez le Wi-Fi de votre routeur et entrez le bon mot de passe, puis appuyez sur "Connect (Se connecter)" pour continuer, veuillez attendre 3 à 5 secondes pour établir la connexion.
3. Retournez aux paramètres Wi-Fi de votre appareil mobile iOS, puis connectez-le au même Wi-Fi du routeur.
4. Balayez l'écran de votre appareil mobile iOS vers le haut et appuyez sur "Screen Mirroring (Recopie d'écran)" pour rechercher le projecteur, puis sélectionnez-le parmi les résultats de recherche pour vous connecter.


Pour système Android

Pour activer cette fonction, votre appareil Android doit prendre en charge le "Multi-Screen/ Wireless display". Le nom "Multi-Screen" peut varier selon les marques d'appareils Android.

Remarque : Avant de vous connecter, veuillez vérifier que votre point d'accès personnel mobile est désactivé.

1. Allumez le projecteur, sélectionnez
   ""
   comme source d'entrée sur le projecteur pour la connexion au début.
2. Allumez votre Wi-Fi domestique, connectez votre Android, tablette à votre propre Wi-Fi.
   • Le Wi-Fi est nécessaire pour la connexion sans fil des appareils Android.
3. Utilisez la fonction "Mufti-Screen" (Multi-écran) pour rechercher et vous connecter.


Connexion filaire pour système iOS uniquement

(Il y a 2 ports USB, veuillez brancher le câble USB uniquement sur le port "USB-2")

1. Allumez le projecteur, connectez votre iPhone ou iPad au port "USB-2" du projecteur via un câble Lightning to USB ORIGINAL (câble de chargement).
2. Sélectionnez "Trust (Faire confiance)" dans la fenêtre pop-up. Cela fonctionne ensuite.


Pour le système Android : Il ne prend pas en charge la connexion par câble. Veuillez utiliser uniquement la méthode de connexion sans fil.

Connexion avec d'autres appareils

Connexion avec un PC

1. Connectez le projecteur au PC via un câble VGA ou un câble HDMI.
2. Choisissez le canal du signal multimédia.

Connexion multimédia USB

1. Insérez la clé USB dans l'interface USB.
2. Choisissez le canal du signal multimédia.
3. En fonction des programmes, choisissez : "photos" (photos), "music" (musique), "movie" (film) ou "text" (texte) !
4. Choisissez le fichier que vous souhaitez lire, appuyez sur la touche "play pause" (lecture pause) pour lire ou mettre en pause le fichier.

Connexion avec un MacBook ou un MacBook Air

1. Choisissez le canal du signal multimédia : "HDMI" (HDMI)
2. Utilisez un adaptateur Type-C vers HDMI pour connecter votre MacBook, ou un adaptateur Mini Display vers HDMI pour connecter votre MacBook Air (adaptateur non inclus).

Connexion avec une barre de son

1. Utilisez le câble AV fourni avec le projecteur pour le connecter à la barre de son.
2. Allumez le projecteur et la barre de son.
3. Pour plus de détails, veuillez contacter le vendeur à support@wimius.com.

Connexion avec un lecteur DVD

1. Utilisez le câble AV fourni avec le projecteur pour le connecter au lecteur DVD.
2. Allumez le projecteur et le lecteur DVD


Connexion avec un Amazon Fire TV Stick

1. Branchez le TV stick sur le port HDMI du projecteur.
2. Choisissez le canal du signal multimédia : "HDMI" (HDMI)

P.S: Il ne prend en charge que les TV stick 1080P, pas les TV stick 4K

Connexion avec XBOX/PS4

1. Choisissez le canal du signal multimédia : "HDMI" (HDMI)
2. Utilisez un câble HDMI pour vous connecter à la XBOX/PS4.

Conseils utiles

Si vous souhaitez que l'écran de projection s'affiche en plein écran pendant la lecture vidéo/image, vous pouvez appuyer sur le bouton "" sur le projecteur ou la télécommande.

Installation du projecteur

1. Nous fournissons une vis dans l'emballage, il y a un trou de vis au bas du projecteur, vous pouvez l'installer pour soulever la base du projecteur sur la plaque afin d'obtenir un meilleur angle de projection. Voir ci-dessous (1).

2. Pour le montage au plafond, il y a 4 trous au bas du projecteur (M4*10mm). Veuillez les faire pivoter lentement pour les retirer d'abord. Voir ci-dessous (2) (3).



NOTE : Le support de suspension est un accessoire qui n'est pas fourni.

Fonction du menu principal

Menu Image

Appuyez sur "M" (M) sur le projecteur ou sur "" sur la télécommande pour effectuer des réglages personnels.

Note :

• Pendant la lecture vidéo, lorsque vous appuyez sur le bouton de menu pour effectuer le réglage, une boîte de menu apparaît, vous devez appuyer à nouveau sur le bouton OK pour afficher l'écran vidéo et l'écran de menu sur la même interface.
• Le menu "Reduce Display" (Réduire l'affichage) apparaît en gris lorsqu'aucune vidéo n'est lue.
• Si l'icône du menu est grisée, cela signifie que cette option n'est pas réglable.

Menu Son

Menu Temps

Menu Option

FAQ

Nous contacter

E-mail de support :
Sales@wimius.com
support@wimius.com

Site web : www.wimius.com

Précautions de sécurité

Lampe haute luminosité ! Ne regardez pas directement l'objectif lorsque le projecteur est allumé.

1. Nettoyage
   Lors du nettoyage de ce projecteur, veuillez débrancher le câble d'alimentation. Utilisez un chiffon humide pour nettoyer, n'utilisez aucun détergent qui pourrait endommager l'appareil.
2. Accessoires
   Veuillez utiliser nos accessoires recommandés. Dans le cas contraire, cela pourrait endommager le projecteur.
3. Environnement approprié
   Ne placez pas le projecteur dans un environnement humide, comme un sous-sol humide ou près d'une piscine, etc.
4. Ventilation
   La ventilation est prévue pour que le projecteur fonctionne de manière stable. Ne placez rien autour des bouches d'aération. Sinon, le projecteur pourrait surchauffer.
5. Alimentation
   Veuillez vous assurer que l'alimentation est dans la plage de puissance requise.
6. Orage
   En cas d'orage, veuillez débrancher le câble d'alimentation du projecteur.
7. Réparation
   En raison de la haute tension interne, veuillez ne pas ouvrir ou tenter de réparer le projecteur vous-même.
   Veuillez demander à un technicien professionnel de réparer le projecteur.
8. Éloigner des appareils de chauffage
   Veuillez vous assurer que le projecteur est éloigné de tout appareil de chauffage qui pourrait l'endommager.
