Manuel NETGEAR WAX620

Contenu de l'emballage

REMARQUE : Vous pouvez alimenter votre WAX620 en le connectant à un commutateur PoE+. En option, vous pouvez acheter un adaptateur secteur.

Conditions d'utilisation
Cet appareil doit être installé par un professionnel. Il est de la responsabilité de l'installateur de se conformer aux réglementations locales du pays, y compris les opérations dans les canaux de fréquence légaux, la puissance de sortie et les exigences DFS. Le vendeur, le revendeur ou le distributeur n'est pas responsable des opérations sans fil illégales. Veuillez consulter les conditions générales de l'appareil pour plus de détails.

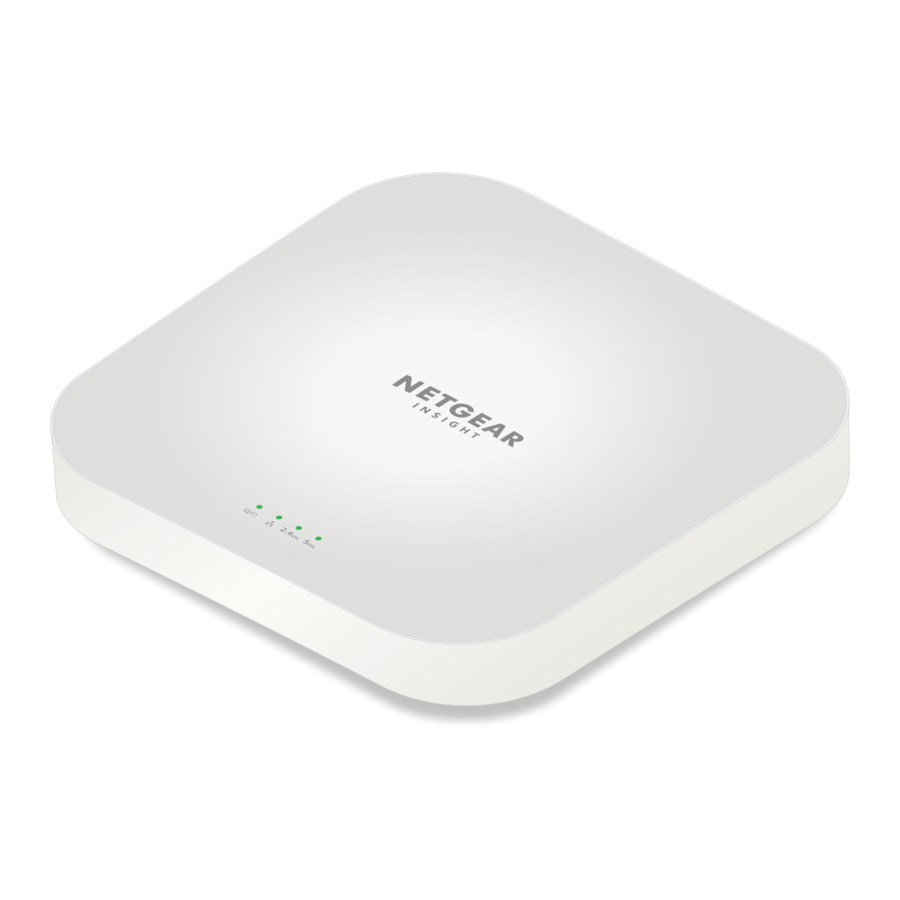

Présentation

1. LED Alimentation/Cloud
2. LED LAN
3. LED WLAN 2,4 GHz
4. LED WLAN 5 GHz
5. Bouton Reset (Réinitialisation)
6. Port LAN/PoE+
7. Connecteur d'alimentation CC

Connecter le point d'accès à un commutateur PoE+

Alimentez le point d'accès (AP) WAX620 en connectant le port LAN/PoE+ à un commutateur PoE+ qui fournit une alimentation 802.3at (PoE+).
Assurez-vous que l'AP dispose d'une connectivité Internet :

• Si vous connectez l'AP à un commutateur, assurez-vous que le commutateur dispose d'une connectivité Internet.
• Si vous utilisez un adaptateur secteur pour l'alimentation, utilisez un câble Ethernet pour connecter le port LAN/PoE+ de l'AP à un routeur ou à un autre périphérique réseau sur un réseau doté d'une connectivité Internet.

Exemples de connexions pour une configuration NETGEAR Insight

Exemples de connexions pour une configuration autonome

S'il est connecté à un équipement 2,5 Gbps, le port LAN/PoE+ du WAX620 prend en charge des vitesses Ethernet allant jusqu'à 2,5 Gbps au sein de votre LAN. Les figures précédentes montrent un commutateur NETGEAR MS510TXUP, qui prend en charge des vitesses de 2,5 Gbps et plus, ainsi que le PoE+. Si votre connexion Internet, votre modem, votre routeur et votre commutateur prennent en charge une vitesse de 2,5 Gbps, la connexion Internet de l'AP fonctionne également à 2,5 Gbps. Sinon, la connexion Internet fonctionne à 1 Gbps, ce qui est une vitesse courante.
REMARQUE : L'AP reçoit une adresse IP d'un serveur DHCP (ou d'un routeur fonctionnant comme serveur DHCP) dans votre réseau. Si votre réseau n'inclut pas de serveur DHCP, l'AP utilise son adresse IP par défaut : 192.168.0.100.

Après le démarrage et pendant la configuration, les LED de l'AP peuvent s'allumer dans ces couleurs :

Alimentation/Cloud		Ambre clignotant lentement : L'AP démarre, le micrologiciel est mis à jour ou l'AP tente d'obtenir une adresse IP.
		Vert fixe : L'AP a démarré et fonctionne soit comme AP autonome, soit comme AP découvert par Insight et non actuellement connecté au cloud Insight.
		Bleu fixe : L'AP fonctionne en mode Insight et est connecté au cloud Insight.
LAN (une des deux options de vitesse)		Vert fixe : Le port LAN 1 détecte une vitesse de 2,5 Gbps.
		Ambre fixe : Le port LAN 1 détecte une vitesse inférieure à 2,5 Gbps, telle que 1 Gbps (ce qui est une vitesse courante).
WLAN 2,4 GHz WLAN 5 GHz		Vert fixe : La radio fonctionne sans clients.
		Bleu fixe : La radio a au moins un client connecté.
		Bleu clignotant : La radio traite le trafic.

Configurer et gérer le point d'accès

Pour configurer et gérer le point d'accès, utilisez l'une des méthodes décrites dans le tableau suivant.

La gestion à distance Insight offre des fonctionnalités supplémentaires et des services complémentaires qui ne sont pas disponibles en mode autonome. Votre nouvel appareil gérable par Insight est fourni avec Insight inclus. Pour plus d'informations, visitez les pages suivantes :

• https://www.netgear.com/business/services/insight/subscription/
• https://kb.netgear.com/000061848/How-do-I-use-NETGEAR-s-one-year-of-Insightincluded-subscription

1. Configurer le point d'accès avec le portail cloud NETGEAR Insight
   1. Assurez-vous que le point d'accès est connecté à Internet.
   2. Sur un ordinateur ou une tablette, visitez https://insight.netgear.com/.
   3. Entrez l'adresse e-mail et le mot de passe de votre compte NETGEAR et cliquez sur le bouton NETGEAR Sign In (Connexion NETGEAR).
      Si vous n'avez pas encore de compte NETGEAR, vous pouvez en créer un maintenant.
   4. Uniquement si vous êtes un utilisateur Insight Pro, sélectionnez l'organisation à laquelle vous souhaitez ajouter le point d'accès.
   5. Sélectionnez l'emplacement auquel vous souhaitez ajouter le point d'accès.
   6. Cliquez sur le bouton + (Add Device (Ajouter un appareil)).
      REMARQUE : Si vous êtes un utilisateur Insight Pro, vous pouvez ajouter un seul appareil ou plusieurs appareils gérés par Insight en téléchargeant une liste d'appareils sous forme de fichier CSV.
   7. Sur la page pop-up Add New Device (Ajouter un nouvel appareil), entrez le numéro de série du point d'accès, puis cliquez sur Go (Aller).
   8. Après qu'Insight ait vérifié que le point d'accès est un produit valide, vous pouvez éventuellement changer le nom de l'appareil du point d'accès, puis cliquer sur Next (Suivant).
      Lorsque le point d'accès est ajouté avec succès au portail, une page affiche une confirmation que la configuration est en cours.
      REMARQUE : Si le point d'accès est en ligne mais qu'Insight ne le détecte pas, le pare-feu de l'emplacement physique où se trouve le point d'accès pourrait empêcher la communication avec le cloud Insight. Dans cette situation, ajoutez des entrées de port et DNS pour l'accès sortant au pare-feu. Pour plus d'informations, consultez https://kb.netgear.com/000062467.
      Le point d'accès se met automatiquement à jour avec le dernier micrologiciel Insight et la configuration d'emplacement Insight. Cela peut prendre jusqu'à 10 minutes, pendant lesquelles le point d'accès redémarrera.
      Le point d'accès est maintenant un appareil géré par Insight qui est connecté à la plateforme de gestion basée sur le cloud Insight. Si la LED Alimentation/Cloud était verte fixe, elle s'allume maintenant en bleu fixe.
   9. Utilisez le portail cloud Insight ou l'application Insight pour configurer et gérer le point d'accès.
2. Configurer le point d'accès avec l'application NETGEAR Insight
   1. Connectez votre appareil mobile au SSID de configuration du point d'accès (nom du réseau WiFi).
      Le SSID de configuration se trouve sur l'étiquette du point d'accès, au bas de celui-ci, et est affiché au format NETGEARxxxxxx-SETUP, où xxxxxx sont les six derniers chiffres de l'adresse MAC du point d'accès. La phrase secrète WiFi par défaut est sharedsecret (secret partagé).
   2. Ouvrez l'application NETGEAR Insight.
      Si vous n'avez pas encore de compte NETGEAR, vous pouvez en créer un maintenant.
   3. Entrez l'adresse e-mail et le mot de passe de votre compte et appuyez sur LOG IN (SE CONNECTER).
   4. Sélectionnez un emplacement réseau existant ou, pour créer un nouvel emplacement réseau, appuyez sur le Next button (bouton Suivant), puis sur OK (OK).
      Le mot de passe administrateur de l'appareil que vous avez saisi pour le nouvel emplacement réseau remplace le mot de passe administrateur existant sur tous les appareils que vous ajoutez à cet emplacement réseau.
      Dans la plupart des situations, Insight détecte automatiquement le point d'accès, ce qui peut prendre plusieurs minutes.
   5. Pour ajouter le point d'accès à votre emplacement réseau, effectuez l'une des opérations suivantes :
      • Si le point d'accès est automatiquement détecté et listé dans la section Insight Manageable Devices (Appareils gérables par Insight), appuyez sur l'AP icon (icône du point d'accès), puis sur le bouton ADD DEVICE (AJOUTER UN APPAREIL).
      • Si le point d'accès n'est pas automatiquement détecté, ou si vous préférez utiliser une autre méthode pour ajouter le point d'accès, appuyez sur l'+ icon (icône +) dans la barre supérieure, et effectuez l'une des opérations suivantes :
        • Appuyez sur le bouton SCAN BARCODE OR QR CODE (SCANNER LE CODE-BARRES OU LE CODE QR), puis scannez le code du point d'accès.
        • Appuyez sur le lien Enter Serial Number (Saisir le numéro de série), puis entrez manuellement le numéro de série du point d'accès.
   6. Si vous y êtes invité, nommez le point d'accès et appuyez sur le bouton Next (Suivant).
      Le point d'accès se met automatiquement à jour avec le dernier micrologiciel Insight et la configuration d'emplacement Insight. Cela peut prendre jusqu'à 10 minutes, pendant lesquelles le point d'accès redémarrera.
      Le point d'accès est maintenant un appareil géré par Insight qui est connecté à la plateforme de gestion basée sur le cloud Insight. Si la LED Alimentation/Cloud était verte fixe, elle s'allume maintenant en bleu fixe.
   7. Utilisez l'application Insight ou le portail cloud Insight pour configurer et gérer le point d'accès.
3. Configurer le point d'accès en mode autonome dans un navigateur web
   Utilisez cette méthode si vous souhaitez faire fonctionner le point d'accès en mode autonome.
   1. Connectez votre ordinateur ou appareil mobile au SSID de configuration du point d'accès (nom du réseau WiFi).
      Le SSID de configuration se trouve sur l'étiquette du point d'accès, au bas de celui-ci, et est affiché au format NETGEARxxxxxx-SETUP, où xxxxxx sont les six derniers chiffres de l'adresse MAC du point d'accès. La phrase secrète WiFi par défaut est sharedsecret (secret partagé).
   2. Sur votre ordinateur, lancez un navigateur web et, dans la barre d'adresse, entrez aplogin.net.
      Votre navigateur peut afficher un avertissement de sécurité en raison du certificat auto-signé sur le point d'accès, ce qui est un comportement attendu. Vous pouvez continuer ou ajouter une exception pour l'avertissement de sécurité. Pour plus d'informations, consultez https://kb.netgear.com/000062980/.
   3. Entrez le nom d'utilisateur et le mot de passe par défaut du point d'accès. Le nom d'utilisateur est admin (admin). Le mot de passe par défaut est password (mot de passe). Le nom d'utilisateur et le mot de passe sont sensibles à la casse.
   4. Sélectionnez le bouton radio Web-browser (Local) (Navigateur web (Local)). La page Day Zero Easy Setup s'affiche.
   5. Suivez les instructions de la page Day Zero Easy Setup, puis cliquez sur le bouton Apply (Appliquer).
      Nous vous recommandons de noter le nouveau mot de passe administrateur, le SSID (nom du réseau WiFi), la phrase secrète WiFi et l'adresse IP pour les conserver en lieu sûr.
      Un message s'affiche pour indiquer que vos paramètres sont appliqués.
   6. Si la connexion WiFi de votre ordinateur ou appareil mobile est interrompue, reconnectez-vous au point d'accès en utilisant le nouveau SSID et la phrase secrète WiFi que vous avez définis sur la page Day Zero Easy Setup.
   7. Lorsque la page de connexion s'affiche, vous pouvez vous connecter au point d'accès en utilisant votre nouveau mot de passe administrateur pour configurer le point d'accès.
      Nous vous recommandons d'enregistrer votre point d'accès auprès de Netgear.
   8. Pour enregistrer votre point d'accès auprès de NETGEAR :
      1. Depuis un ordinateur ou un appareil mobile connecté à Internet, visitez my.netgear.com.
      2. Connectez-vous à votre compte NETGEAR.
         Si vous n'avez pas encore de compte NETGEAR, vous pouvez en créer un maintenant.
         La page Mes produits s'affiche.
      3. Dans le menu de gauche, sélectionnez Register a Product (Enregistrer un produit).
      4. Dans le champ Serial Number (Numéro de série), saisissez le numéro de série de votre point d'accès.
         Le numéro de série comporte 13 chiffres. Il est imprimé sur l'étiquette du point d'accès.
      5. Dans le menu Date of Purchase (Date d'achat), sélectionnez la date d'achat du point d'accès.
      6. Cliquez sur le bouton REGISTER (ENREGISTRER).
         Votre point d'accès est enregistré auprès de votre compte NETGEAR.
         Un e-mail de confirmation est envoyé à l'adresse e-mail de votre compte NETGEAR.

Options de montage

Vous pouvez monter le point d'accès (AP) sur une surface solide (un mur ou un plafond), ou sur un plafond avec une barre en T de 15/16 po (23,8 mm). Nous vous recommandons d'utiliser un câble Ethernet plat afin qu'il puisse s'insérer dans l'espace étroit entre le point d'accès et la surface sur laquelle il est monté. Avant de monter le point d'accès, nous vous recommandons de le configurer et de le tester d'abord pour vérifier la connectivité et la couverture du réseau WiFi.

Montage sur un mur plein

Assurez-vous que le mur n'est pas endommagé. Par exemple, des dégâts d'eau peuvent détruire une cloison sèche.

Le dessous du point d'accès (AP) comprend deux trous qui vous permettent de monter le point d'accès sur deux vis insérées dans un mur.

1. Marquez le mur où vous souhaitez insérer les chevilles et les vis fournies, qui doivent être espacées de 4,33 po (110 mm), puis insérez les chevilles et les vis.
   Laissez environ 0,25 po (6 mm) de chaque vis dépasser du mur afin de pouvoir insérer les vis dans les trous situés sous le point d'accès (AP).

2. Alignez les trous situés sous le point d'accès (AP) avec les vis dans le mur et montez le point d'accès au mur.


Montage sur une barre en T

1. Faites glisser le support de 15/16 po (23,8 mm) entre les guides situés sous le point d'accès (AP) jusqu'à ce qu'il se verrouille.
   La languette de verrouillage doit être à l'avant du point d'accès (AP).

2. Tenez le point d'accès (AP) à l'envers.
   REMARQUE : Si vous pouvez atteindre derrière la barre en T, tenez la barre en T d'une main et le point d'accès (AP) de l'autre main.

3. Alignez la partie rectangulaire saillante du support avec la barre en T.
4. Accrochez le support sur un côté de la barre en T.
5. Accrochez le support sur l'autre côté de la barre en T jusqu'à ce que le support se verrouille sur la barre en T.

Montage sur un plafond plein

Assurez-vous que le plafond n'est pas endommagé. Par exemple, des fuites d'eau peuvent endommager un plafond.

1. À l'aide des chevilles et des vis fournies, fixez le support de 15/16 po (23,8 mm) avec les trous de vis au plafond. La partie rectangulaire saillante du support doit faire face au plafond.
2. Tenez le point d'accès (AP) à l'envers, l'avant du point d'accès faisant face au support. Ensuite, alignez les guides situés sous le point d'accès avec le support.

3. Faites glisser le point d'accès (AP) dans le support jusqu'à ce qu'il se verrouille. La languette de verrouillage doit être à l'avant du point d'accès (AP).

REMARQUE : Pour déverrouiller le point d'accès (AP), poussez la languette de verrouillage vers le plafond et faites glisser le point d'accès hors du support.

Assistance et Communauté

Visitez netgear.com/support pour obtenir des réponses à vos questions et accéder aux derniers téléchargements.
Vous pouvez également consulter notre Communauté NETGEAR pour des conseils utiles sur community. netgear.com.
