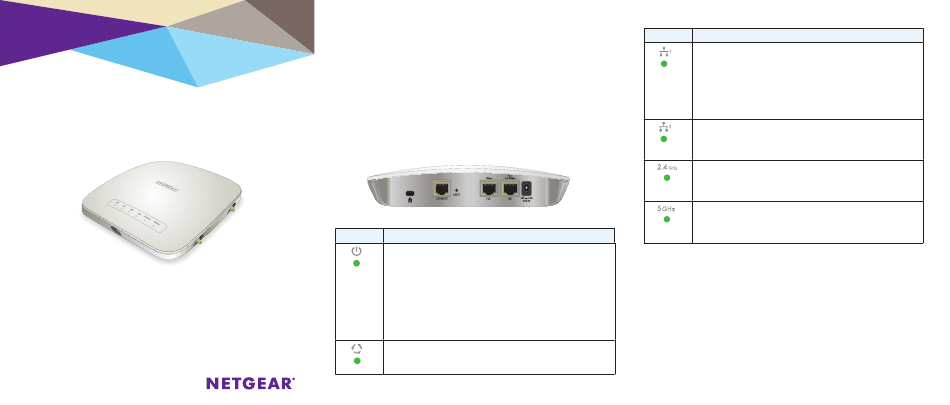

NETGEAR ProSAFE WAC740 Manuel D'installation

Installation
Point d'accès sans fil Dual Band 802.11 ac
ProSAFE de NETGEAR
WAC740
Contenu de l'emballage
Déballez la boîte et vérifiez-en le contenu :

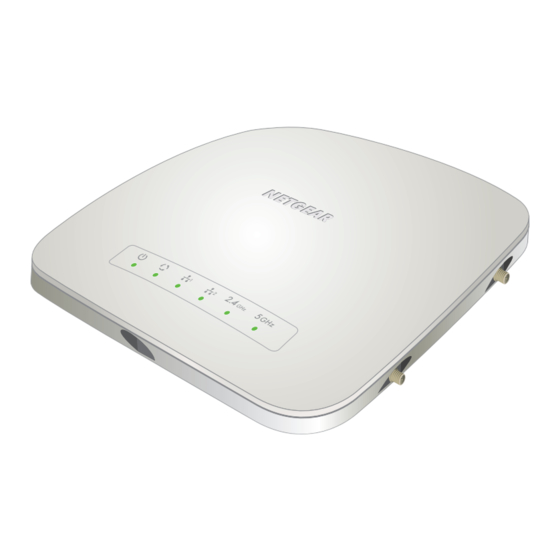

• Point d'accès sans fil Dual Band 802.11ac ProSAFE WAC740
• Câble Ethernet de catégorie 5e
• Guide d'installation
• Kit d'installation au mur/au plafond
• Guide d'installation au mur/au plafond
Configuration du point d'accès
Avant de placer le point d'accès en hauteur, configurez-le et testez-le pour vérifier
sa connectivité réseau WiFi.
vous pouvez déployer le point d'accès WAC740 uniquement
IMPORTANT :
dans un réseau WiFi manageable par un contrôleur sans fil ProSAFE.
¾ Procédure de branchement du point d'accès :
1. A l'aide d'un câble Ethernet, connectez le port de réseau local 1 du point
d'accès à un port de réseau local d'un switch PoE+, c'est-à-dire un switch
compatible avec la norme 802.3at.
2. A l'aide d'un câble Ethernet, connectez le switch PoE+ à un port Ethernet de
l'ordinateur.
3. Contrôlez les voyants pour vérifier que le point d'accès est configuré correctement.
Voyant Description
•Désactivé. Le système est hors tension.
•Vert continu. Le système est sous tension et le point d'accès est prêt.
•Vert et orange en alternance. Le switch PoE ne fournit pas une alimentation
Voyant
suffisante au point d'accès.
d'alimentation
•Orange continu, puis orange clignotant, puis vert continu. Pendant le démarrage,
le voyant d'alimentation s'allume en orange de manière continue pendant environ
30 secondes, devient vert temporairement, puis clignote en orange pendant que la
configuration est en cours de synchronisation et que la mise à jour du micrologiciel
(firmware) est en cours. Pour finir, le voyant d'alimentation s'allume en vert continu.
•Orange clignotant à vitesse modérée. La configuration entre le point d'accès et le
contrôleur sans fil est en cours de synchronisation.
•Orange clignotant à vitesse rapide. Le micrologiciel (firmware) est en cours de mise
à niveau.
•Désactivé. Aucune liaison avec le réseau n'est détectée.
•Orange clignotant à vitesse modérée. Une liaison avec le réseau est détectée.
•Vert clignotant. Du trafic réseau est détecté.
Voyant d'activité
Voyant Description
•Désactivé. Aucune liaison Ethernet ou liaison de LAG Ethernet n'a été détectée.
•Vert continu. Une liaison Ethernet 2,5 Gbit/s est détectée.
•Orange continu. Une liaison Ethernet 1 Gbit/s ou 100 Mbit/s est détectée.
Voyant de
•Vert continu dans un LAG. Une liaison de LAG Ethernet 1 Gbit/s est détectée.
réseau local 1 •Orange continu dans un LAG. La liaison de LAG Ethernet du port de réseau local 2 ne
fonctionne pas.
Remarque :
si les voyants de réseau local 1 et 2 s'allument en vert continu, les ports
de réseau local sont membres d'un groupe d'agrégation de liaisons (LAG) et les deux
liaisons LAG fonctionnent.
•Désactivé. Aucune liaison LAG Ethernet n'a été détectée.
•Vert continu dans un LAG. Une liaison de LAG Ethernet 1 Gbit/s est détectée.
•Orange continu dans un LAG. La liaison de LAG Ethernet du port de réseau local 1 ne
Voyant de
fonctionne pas.
réseau local 2
•Désactivé. L'émetteur-récepteur radio WiFi 2,4 GHz est éteint.
•Vert continu. L'émetteur-récepteur radio WiFi 2,4 GHz est allumé.
•Vert clignotant. Une activité WiFi est détectée sur l'émetteur-récepteur radio WiFi
Voyant WLAN
2,4 GHz.
2,4 GHz
•Désactivé. L'émetteur-récepteur radio Wi-Fi 5 GHz est éteint.
•Vert continu. L'émetteur-récepteur radio WiFi 5 GHz est allumé.
•Vert clignotant. Une activité WiFi est détectée sur l'émetteur-récepteur radio WiFi
Voyant WLAN
5 GHz.
5 GHz
Le point d'accès utilise un client DHCP activé par défaut. Si votre réseau comprend
un serveur DHCP, le point d'accès obtient une adresse IP auprès du serveur DHCP. Si
votre réseau ne comprend aucun serveur DHCP, le point d'accès opte pour l'adresse IP
statique 192.168.0.160.
Si votre réseau comprend un serveur DHCP, prenez note des remarques suivantes :
• Assurez-vous que l'option 43 est activée sur le serveur DHCP.
• Assurez-vous que le serveur DHCP spécifie l'adresse IP du contrôleur sans fil au
format hexadécimal requis dans le champ Option 43.
Par exemple, si l'adresse IP du contrôleur sans fil est 192.168.0.250, vous devez
saisir la chaîne hexadécimale 02:04:C0:A8:00:FA.
Commencez l'adresse par 02:04:, puis ajoutez chacun des quatre octets d'adresse
au format hexadécimal, séparés par des deux-points.
(Suite sur la page suivante)
