Manuel LaserPecker 3

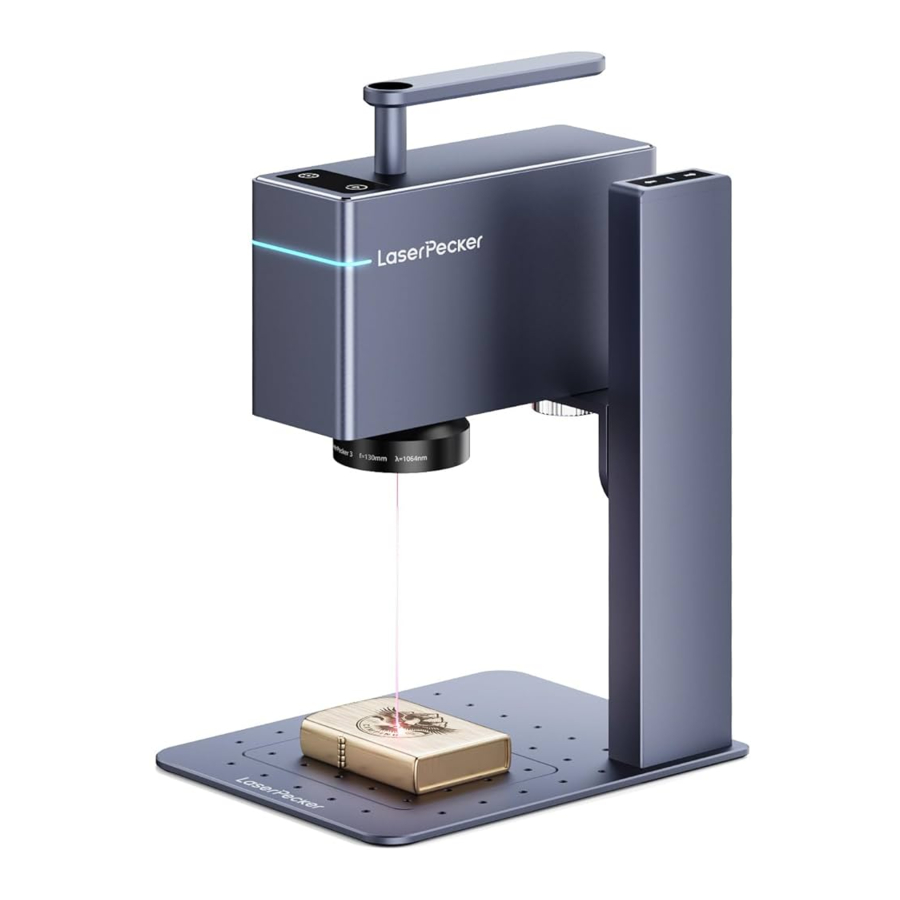

Aperçu du produit

Ajustez la hauteur du support électrique de sorte que la distance de la lentille de champ laser soit de 130 mm de la surface de l'objet à graver. (La distance focale de chaque machine sera légèrement différente, veuillez vous référer à la distance focale de la lumière rouge pour plus de détails).

Télécharger l'application

1. Recherchez [LaserPecker] sur les marchés d'applications tels que Huawei App Gallery, Google Play Store et Apple App Store pour télécharger:




2. Scannez le code QR ci-dessous pour télécharger l'application Laser-Pecker:

3. Téléchargez l'application depuis notre site web officiel www.laserpecker.net.

Remarque: Après avoir installé l'application, veuillez lire attentivement les avertissements et les instructions dans l'application pour vous assurer que le produit est utilisé correctement.

Liste des accessoires du produit

Instructions des boutons/indicateurs

Indicateur de l'unité laser/support électrique

1. Bouton de prévisualisation
2. Appui court pour mettre en pause/appui long pour éteindre
3. Indicateur de l'unité laser
4. Points de télémétrie laser rouges
5. Lentille de champ et couvercle de lentille
6. Appui long pour une montée continue ou appui court pour une montée de 1 mm
7. Appui long pour une descente continue ou appui court pour une descente de 1 mm

Ports d'alimentation

8. Témoin lumineux du support électrique
9. Port de connexion à l'ordinateur (logiciel PC)
10. Port de sortie pour le support électrique
11. Port de sortie pour le rouleau électrique polyvalent
12. Port d'entrée CC pour l'unité laser
13. Plaque de positionnement
14. Port d'entrée du support électrique
15. Boulon de maintien
16. Boulon de réglage de l'angle

Instructions d'installation rapide

Support électrique

1. Assemblez le support électrique

2. Installez l'unité laser sur le support électrique, connectez-la à l'alimentation et préparez-vous à régler la hauteur.

3. Méthodes de télémétrie:
   1. Méthode de télémétrie 1 : Télémétrie par règle
      Placez l'objet à graver, ajustez la hauteur du support électrique et mesurez-le avec une règle, de sorte que le bas de la machine soit à 130 mm de la surface de gravure.

   2. Méthode de télémétrie 2 : Télémétrie par points de focalisation
      Placez un objet sur le rouleau, ajustez la hauteur du support jusqu'à ce que les deux points de focalisation se chevauchent et n'en fassent plus qu'un, puis commencez la gravure.


Gravure inclinée

Desserrez le boulon de réglage de l'angle, ajustez l'unité laser à un angle approprié, puis serrez le boulon pour fixer l'unité laser pour la gravure inclinée.

Gravure à main levée

Tenez la poignée de la machine directement et visez la surface de l'objet à graver.
Bleu vif: L'appareil attend une connexion Bluetooth.

Connexion Bluetooth

1. Ouvrez l'application LaserPecker après avoir mis la machine sous tension, et recherchez un appareil Bluetooth.

2. Bleu vif: Machine en attente de connexion Bluetooth
   Bleu fixe: Bluetooth connecté
   Lumière défilante: Données en transmission
   Lumière dégradée: En gravure


Instruction supplémentaire : entretien de la machine

Le filtre à poussière à l'arrière de la machine peut être retiré pour le nettoyage.

Spécifications du produit

Service après-vente

• Nous offrons un support technique en ligne mondial pour ce produit. Si vous rencontrez des problèmes lors de son utilisation, n'hésitez pas à nous contacter et nous vous répondrons dès que possible.
• Adresse e-mail: support@laserpecker.com
• Tél: +86 0755-28913864
• Wechat: Laserpecker002 (Jours ouvrables 9:30-19:00)

Guide de sécurité d'utilisation

• Avant de commencer l'installation du LaserPecker 3, veuillez d'abord vérifier que l'équipement est intact et que le miroir laser est propre.
• Spécifications d'installation: Avant d'utiliser le LaserPecker 3, veuillez fixer l'hôte en vous référant au manuel d'utilisation (utilisez les accessoires avec fonction de fixation (couvercle de protection, support électrique et troisième axe) pour supporter les objets) afin d'éviter les chutes dues à un placement instable.
• Veuillez alimenter l'équipement avec la puissance et le type (adaptateur 12V5A) comme indiqué dans le manuel d'utilisation.
• Avant de commencer la gravure laser, assurez-vous de prendre des mesures de protection, telles que l'ajout de couvercles de protection, le port de lunettes de sécurité pour éviter les blessures aux yeux ou à la peau, le retrait des objets non pertinents pour éviter les dommages inutiles causés par l'irradiation laser, et surtout le retrait des articles inflammables et explosifs pour éviter les incendies.
• Après avoir commencé la gravure laser, ne déplacez pas l'équipement, afin de ne pas provoquer l'arrêt de l'équipement en raison de son auto-protection, ou même d'affecter l'effet final du travail de gravure si les objets à graver sont retirés.
• Pour déplacer l'équipement ou les objets gravés, veuillez opérer avant la gravure ou après qu'elle soit terminée. Ne déplacez pas l'équipement ou les objets pendant le travail laser.
• En raison des risques liés au laser, n'approchez pas les mineurs, les enfants et les personnes sensibles de l'équipement en fonctionnement.
• Avant de graver des objets à l'aide de ce produit, veuillez vérifier que l'objet gravé ne libérera pas de gaz toxique ou nocif pendant le processus de gravure au laser afin d'éviter les accidents d'empoisonnement.
• Si une odeur ou de la fumée est détectée pendant la gravure, veuillez utiliser le ventilateur pour l'évacuer ou placer l'équipement dans un endroit spacieux et ventilé.
• Avant de graver des objets à l'aide de ce produit, vérifiez si les objets gravés présentent des propriétés de réflexion totale ou diffuse. Une attention particulière doit être accordée à la protection de sécurité de ces objets (il est suggéré de graver après avoir noirci la zone à graver avec un marqueur effaçable à sec).
• N'utilisez pas le LaserPecker 3 pour illuminer directement le corps humain ou la peau et les yeux d'un animal de compagnie, afin de ne pas causer de dommages irréversibles.
• En raison de la puissance limitée des composants laser du LaserPecker2, il ne peut pas graver directement le métal, le verre et d'autres matériaux durs (certains matériaux peuvent être gravés après noircissement avec un marqueur effaçable à sec ou traitement par une couche de transfert thermique et du papier de transfert thermique).

Précautions

• Veuillez lire attentivement le [Guide de sécurité d'utilisation] et le garder à l'esprit pour une utilisation standard.
• Ce produit ne contient aucun composant remplaçable par l'utilisateur. N'essayez pas de démonter le LaserPecker ou de résoudre le problème vous-même, quelle que soit la situation.
• Le LaserPecker en fonctionnement émettra un laser. Le faisceau présente un risque de brûlures pour la peau humaine ; les dommages sont extrêmement graves pour les parties oculaires du corps humain ou de l'animal (de compagnie). De plus, les dommages aux écrans de téléphones portables et de tablettes sont également extrêmement graves. L'utilisation et l'entretien appropriés de ce produit sont très importants pour son fonctionnement en toute sécurité. Veuillez suivre strictement les instructions de ce manuel pour les spécifications d'utilisation et d'entretien de ce produit.
• Assurez-vous de porter des lunettes de protection pendant toute l'opération du LaserPecker 3.
• En raison de la nature spécifique du module laser utilisé dans le LaserPecker3, il est impossible de graver efficacement sur les surfaces en bois et en bambou. Ainsi, lorsqu'il est utilisé pour ce type de matériaux, l'effet de gravure souhaité pourrait ne pas être atteint.

Avertissement

• Avant d'utiliser l'équipement LaserPecker 3, veuillez lire attentivement le contenu des opérations et respecter strictement les procédures d'utilisation.
• Cet équipement utilise quatre types de lasers (rayonnement laser intense), ce qui peut provoquer les accidents suivants:
  1. Enflammer les matériaux inflammables environnants;
  2. Pendant le fonctionnement du laser, d'autres rayonnements, gaz nocifs, gaz toxiques ou gaz malodorants peuvent être produits en raison de différents objets de rayonnement laser;
  3. L'exposition directe aux émissions laser peut blesser le corps humain. Par conséquent, l'opérateur doit se tenir à distance de l'équipement et porter un équipement de protection (tels que lunettes de protection, capots de protection, vêtements de protection ou équipement de lutte contre l'incendie, etc.). Il est strictement interdit d'empiler des articles inflammables et explosifs autour du plan de travail et de l'équipement. L'environnement de travail doit être bien ventilé.
• Il peut y avoir des risques pendant le processus de travail laser. Les utilisateurs doivent examiner attentivement si le matériau de l'objet gravé est adapté à l'opération laser.
• La tension de fonctionnement de l'équipement est de 12V5A. Il doit être alimenté à l'aide de l'adaptateur de spécification appropriée. Le fonctionnement en cas de surcharge ou d'instabilité de tension est strictement interdit. Dans le cas où l'alimentation électrique (telle qu'une multiprise) utilisée par la fiche d'alimentation de ce produit ne fonctionne pas efficacement, l'alimentation ne peut pas être connectée, sinon il y aura un risque dangereux de choc électrique.
• Ce produit est équipé en interne de composants de source laser précis et dangereux. Il est strictement interdit de faire fonctionner l'équipement près d'appareils à forte interférence électromagnétique car cela pourrait provoquer des interférences électromagnétiques. Lorsque la source laser est allumée, un laser sera émis à la vitesse de la lumière. L'utilisateur doit éviter l'exposition directe au faisceau laser.
• Il est strictement interdit de placer tout objet non pertinent de réflexion totale ou de réflexion diffuse dans l'équipement, au cas où le laser pourrait être réfléchi sur le corps humain ou des matières inflammables.
• Avant de graver des objets à l'aide de ce produit, veuillez vous assurer que les émissions résultant de l'exposition au laser des objets gravés respectent les lois et réglementations locales.
