Manuel Sonoff TRVZB

Sommaire

1 Présentation du produit
2 Affichage de l'écran et introduction
3 Fonctionnalités
4 Processus d'appairage
5 Mode de contrôle de la température
6 Rotation de l'affichage de l'écran
7 Spécifications
8 Codes d'erreur, problèmes et solutions
9 Réinitialisation d'usine
10 Références
11 Télécharger le manuel
12 Dans d'autres langues

Présentation du produit

Retirez l'ancien robinet thermostatique et vérifiez si un adaptateur de vanne est nécessaire, puis scannez le code QR ou entrez l'URL pour sélectionner l'adaptateur de vanne.

https://sonoff.tech/product-review/tutorial/adapter-selection-guide/

Bouton central
Bouton rotatif
Auto
Chauffage
Température cible
Connexion Internet
Batterie faible
Touche de configuration (sous la coque démontable)
Interface de vanne de chauffage
Loquet du compartiment à piles

Affichage de l'écran et introduction

Affichage de l'écran	Introduction
	Fonction de détection d'ouverture de fenêtre L'appareil identifiera automatiquement si la fenêtre est ouverte après avoir accédé à l'interface de l'application pour activer la fonction de détection d'ouverture de fenêtre. Lorsqu'un air froid est détecté et que la température baisse de plus de 1,5 ºC en 4,5 minutes, la fonction d'ouverture de fenêtre sera activée. Parallèlement à l'activation de la fonction, l'écran affiche "" et la température est réglée à 12 ºC. Remarque : Une fois la fonction d'ouverture de fenêtre activée, les opérations suivantes la désactiveront. Opération de réglage de la température sur l'application ou l'appareil. La température augmente de plus de 1,5 ºC en 4,5 minutes. Aucune opération sur l'application ou l'appareil dans les 30 minutes.
	Fonction anti-calcification La vanne de régulation de température effectuera une opération de détartrage de routine à 00h00 chaque lundi pour éviter la calcification de la vanne. Pendant l'opération, l'écran affichera "".
	Fonction de verrouillage enfant Appuyez sur "Middle button" (Bouton central) pendant 3 secondes, puis l'écran affichera "", avec le verrouillage enfant activé. Une fois l'écran verrouillé, appuyez sur "Middle button" (Bouton central) pendant 3 secondes, puis le "" à l'écran disparaîtra, avec le verrouillage enfant désactivé.
	Lorsque le chauffage n'est pas nécessaire en hiver, tournez le bouton dans le sens inverse des aiguilles d'une montre () jusqu'à l'icône "", puis la vanne de l'appareil est fermée et la fonction antigel est activée. Remarque : Une fois la fonction antigel activée lorsque la température ambiante est inférieure à 5 ºC, la fonction sera activée pour éviter que le radiateur ne soit endommagé par le gel. La fonction sera désactivée lorsque la température ambiante dépasse 7 ºC.
	Batterie faible (La batterie doit être remplacée par une nouvelle dans un délai d'une semaine)

Fonctionnalités

Avec la vanne de radiateur thermostatique SONOFF, vous pouvez contrôler et atteindre la température souhaitée avec plus de précision. Elle permet le contrôle à distance et la programmation. La fonction de détection d'ouverture de fenêtre vous aide à économiser de l'énergie et à éviter un gaspillage d'énergie supplémentaire. Les adaptateurs correspondants peuvent être installés sur presque toutes les vannes.

Contrôle à distance
Programmation intelligente
Contrôle précis de la température
Enregistrement des données historiques
Verrouillage de sécurité enfant
Détection de fenêtre ouverte

Processus d'appairage

Mise sous tension de l'appareil

Appuyez sur le loquet du compartiment à piles tout en retirant la coque.
Insérez la batterie.
Après la mise sous tension, l'écran affiche "" et clignote.

Installation de l'appareil

Lorsque "" cesse de clignoter, installez l'appareil sur l'interface de la vanne.

Si l'écran affiche " " ou " ", appuyez sur le bouton central et "" s'affichera à nouveau.

Débogage de l'appareil

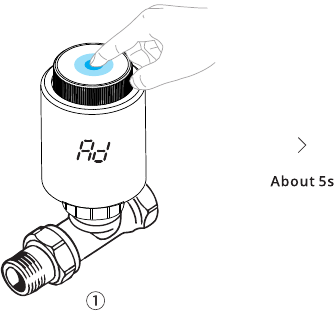

Appuyez brièvement sur le bouton central, et " " clignotera (Figure 1).

Attendez environ 5 secondes, et l'appareil affichera l'interface d'initialisation (Figure 2),

ce qui signifie que le débogage est terminé.

Téléchargez l'application eWeLink et ajoutez la passerelle SONOFF Zigbee

L'appareil peut fonctionner avec d'autres passerelles prenant en charge le protocole sans fil Zigbee 3.0. Les informations détaillées sont conformes au produit final.

Ajouter l'appareil à la passerelle Zigbee

En mode manuel, tournez le bouton dans le sens inverse des aiguilles d'une montre. Lorsque l'écran affiche "" appuyez et maintenez le bouton central pendant 3 secondes et l'icône "" clignote à l'écran. L'appareil entre alors en mode d'appairage, puis ouvrez l'application et ajoutez l'appareil sur la page d'accueil de la passerelle.

Si l'appareil ne parvient pas à s'appairer avec la passerelle dans les 3 minutes après être entré en mode d'appairage, l'appareil quittera l'état d'appairage. Si vous souhaitez appairer à nouveau, veuillez appuyer et maintenir le bouton central pendant 3 secondes jusqu'à ce que l'icône " " clignote lorsque l'écran affiche "".

Mode de contrôle de la température

L'appareil prend en charge le mode automatique et le mode manuel. Appuyez brièvement sur "Middle button" (Bouton central) pour basculer entre les deux modes.

Mode automatique :
Lorsque "" est affiché à l'écran, cela signifie que le mode automatique est activé (Image 1),

Mode manuel :
Lorsque "" disparaît de l'écran, cela signifie que le mode manuel est activé (Image 2).

L'opération d'appairage de l'appareil doit être effectuée en mode manuel.

Rotation de l'affichage de l'écran

Démontez la coque,
Appuyez sur "Configuration key" (Touche de configuration) pendant 3 secondes pour changer la direction de l'affichage de l'écran.

Spécifications

Modèle	TRVZB
Entrée	4.5V (3 piles AA de 1,5V)
Modèle de batterie	1.5V LR6 Alkaline AA Battery
Connexion sans fil	Zigbee 3.0
Connexion filetée	M30x1.5mm
Plage de réglage de la température	4ºC-35ºC
Température de fonctionnement	-10ºC~50ºC
Humidité de fonctionnement	5%-95% HR sans condensation
Couleur	Blanc
Matériau du boîtier	PC
Dimensions du produit	59.4x59.4x95mm
Moyens de déconnexion	Type 1.B
Degré de pollution	2
Tension de choc nominale	500V

Codes d'erreur, problèmes et solutions

Code d'erreur	Problème	Solution
	Capteur de température anormal	Contacter le service après-vente
	Fonctionnement lent de la vanne	Vérifier l'état de l'installation et la vanne de chauffage
	Plage de réglage excessivement large	Vérifier si le régulateur de température est bien fixé
	Plage de réglage excessivement petite	Vérifier la vanne de chauffage
	Batterie épuisée	Remplacer la batterie
	Aucune vanne détectée	Vérifier si la vanne est installée

Réinitialisation d'usine

Appuyez sur "Middle button" (Bouton central) plus longtemps et insérez les piles en même temps, puis l'écran affiche "" et clignote pendant 3 secondes. Ensuite, l'appareil est réinitialisé aux paramètres d'usine et redémarre automatiquement.

Tous les paramètres précédents seront supprimés après la réinitialisation de l'appareil aux paramètres d'usine.

E-mail du service : support@itead.cc

Site web : sonoff.tech
