Manuel Sonoff SWV
Introduction

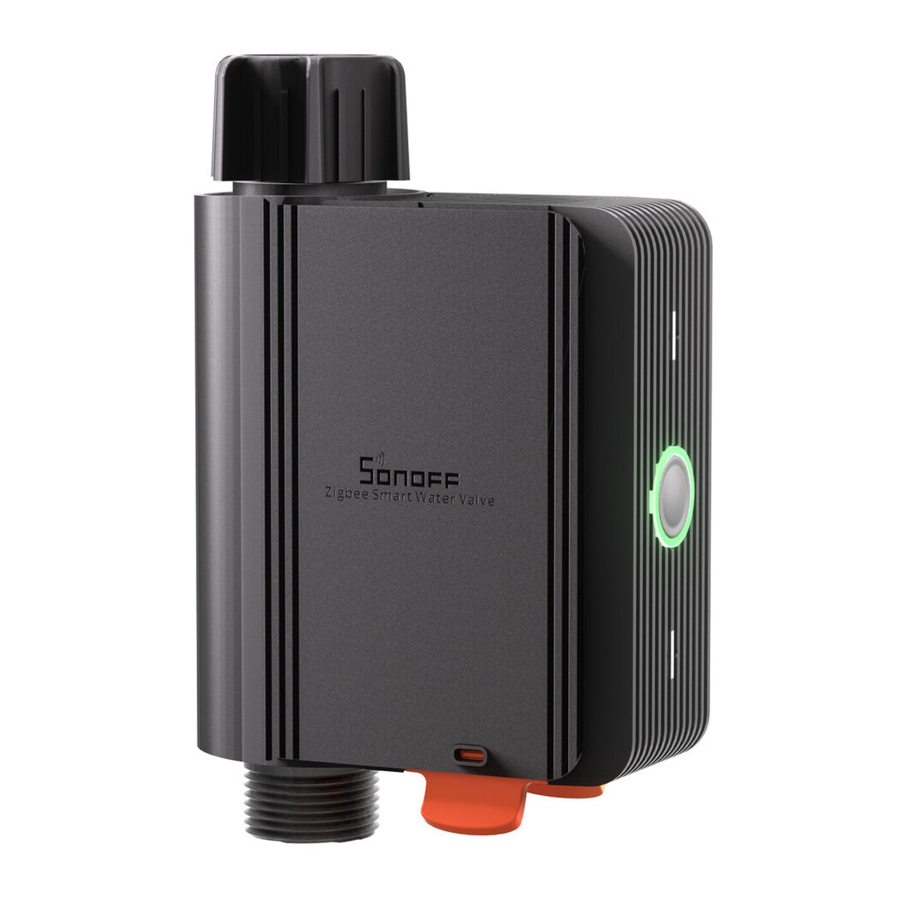

Une vanne d'eau intelligente Zigbee alimentée par quatre piles AA, facile et rapide à installer. Vous pouvez contrôler à distance et configurer l'irrigation programmée, l'irrigation quantitative, les scènes intelligentes, etc., via l'application pour rendre le système d'irrigation traditionnel intelligent. Elle prend en charge les statistiques de consommation d'eau d'irrigation et permet de consulter les enregistrements historiques sur 6 mois à tout moment, vous aidant ainsi à mieux gérer les ressources en eau et à réduire vos factures d'eau.
- Les caractéristiques fonctionnelles dépendent de la fonctionnalité de la passerelle Zigbee.
- Entrée
- Sortie
- Bouton
- Appui simple : Activer/désactiver l'appareil intelligent.
- Appuyer et maintenir pendant 5 secondes : L'appareil entre en mode d'appairage.
- Indicateur LED (Vert)
- Allumé fixe : Connexion normale avec la passerelle.
- Clignotement lent : L'appareil est en mode d'appairage.
- Clignotement rapide : Connexion anormale avec la passerelle.
- Compartiment à piles
Assistants vocaux compatibles
Spécifications
| Modèle | SWV-NH, SWV-BSP |
| MCU | EFR32MG22 |
| Tension nominale | 6V ⎓ (4*1.5V AA) |
| Connexion sans fil | Zigbee 3.0 |
| Distance de communication | 130M (espace ouvert) |
| Étanchéité | IP55 |
| Pression de travail | 0.06-0.8 MPa |
| Poids net | 278g |
| Dimensions | 152x100x46mm |
| Couleur | Noir |
| Matériaux du boîtier | PC+ABS |
| Température de fonctionnement | 5~60°C |
| Température de fonctionnement | 5~40°C |
| Humidité de fonctionnement | 5%-95% RH, sans condensation |
| Altitude de fonctionnement | ≤ 2000M |
| Certification | CE/FCC/ISED |
| Norme applicable | EN62368-1 |
Télécharger l'application eWeLink et ajouter la passerelle Zigbee SONOFF
Veuillez télécharger l'application "eWeLink" depuis le Google Play Store ou l'Apple App Store.
Mettre l'appareil sous tension
- Tenez les deux extrémités du couvercle du compartiment à piles et tirez le compartiment à piles.
![Mise sous tension de l'appareil - Étape 1]( "Sonoff - SWV - Mise sous tension de l'appareil - Étape 1")
- Installez quatre piles AA.
![Mise sous tension de l'appareil - Étape 2]( "Sonoff - SWV - Mise sous tension de l'appareil - Étape 2")
- Enfoncez fermement le compartiment à piles dans l'appareil jusqu'à ce que le loquet de la flèche soit visible.
![Mise sous tension de l'appareil - Étape 3]( "Sonoff - SWV - Mise sous tension de l'appareil - Étape 3")
- Après la mise sous tension, le voyant LED du bouton clignote.
![]()
Scanner le code QR pour ajouter un appareil
- Entrez "Scan" (Scanner)
![]()
- Scannez le code QR sur l'appareil
![]()
- Sélectionnez "Add Device" (Ajouter un appareil)
![]()
- Appuyez longuement sur le bouton pendant 5 secondes
![]()
- L'indicateur LED clignote lentement pendant 180s
![]()
- Sélectionnez la passerelle Zigbee
![]()
- Attendez que l'ajout soit terminé
![]()
Passerelles compatibles
Modèles de passerelles SONOFF recommandés : ZBBridge-P (V2.0.0), NSPanel Pro (V3.3.0), iHost (V2.1.0), ZBBridge-U (bientôt pris en charge)
* Avant d'ajouter un appareil, veuillez mettre à niveau le micrologiciel de la passerelle vers la version ci-dessus ou la dernière version.
Autres modèles de passerelles SONOFF compatibles : ZBDongle-P, ZBDongle-E
Modèles de passerelles compatibles tierces :
Modèle de passerelle Amazon : Echo Plus 2nd, Echo Show 2nd, Echo 4th Gen
* Autres passerelles prenant en charge le protocole sans fil ZigBee3.0. Les informations détaillées sont conformes au produit final.
Installation
Tout d'abord, enroulez le ruban d'étanchéité autour du filetage du robinet, puis vissez l'écrou de l'entrée d'eau de l'équipement sur le robinet. Après avoir vérifié l'absence de fuite, connectez enfin le tuyau à la sortie d'eau de l'équipement (si la sortie d'eau fuit, veuillez enrouler du ruban d'étanchéité autour du filetage de la sortie d'eau).
- Il est recommandé d'installer verticalement car une installation horizontale peut augmenter l'erreur de mesure du débit.
Distance de communication
La distance de communication maximale de cet appareil est de 130 M (espace ouvert).
RISQUE D'EXPLOSION SI LA BATTERIE EST REMPLACÉE PAR UN TYPE INCORRECT. JETEZ LES BATTERIES USAGÉES CONFORMÉMENT AUX INSTRUCTIONS.
Ne court-circuitez pas les piles.
N'utilisez pas de piles neuves et usagées ensemble.
N'utilisez pas de piles de types/fabricants différents ensemble. N'utilisez pas les piles avec une polarité inversée.
Une pile qui fuit ou a déjà fui n'est pas apte à l'emploi et doit être jetée. Placez les piles dans un sac en plastique, sans les toucher, mettez des gants et un tablier, puis déposez-les dans un bac de recyclage dans un magasin d'électronique.
Si une pile fuit ou a déjà fui, dans certains cas, la carte de circuit imprimé de votre appareil pourrait être endommagée et ne plus fonctionner. Dans ces cas, vous devez apporter votre appareil à un point de collecte Recupel et la pile à un point de collecte Bebat.
L'élimination d'une pile dans le feu ou un four chaud, ou l'écrasement ou la coupure mécanique d'une pile, peut entraîner une explosion.
Laisser une pile dans un environnement à température ambiante extrêmement élevée peut entraîner une explosion ou une fuite de liquide ou de gaz inflammable.
Une pile soumise à une pression atmosphérique extrêmement basse peut entraîner une explosion ou une fuite de liquide ou de gaz inflammable.
Shenzhen Sonoff Technologies Co., Ltd.
3F & 6F, Bldg A, No. 663, Bulong Rd, Shenzhen, Guangdong, China
ZIP code: 518000
E-mail du service client : support@itead.cc
Site web : sonoff.tech
Références
![play.google.com]()
Google Play![www.apple.com]()
App Store - Apple![sonoff.tech]()
Page d'accueil officielle SONOFF | Domotique intelligente SONOFF Officiel
Télécharger le manuel
Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.
