Manuel du Xtool P2

Vue d'ensemble

Remarque : Les accessoires ne sont pas livrés avec la machine et doivent être achetés séparément.

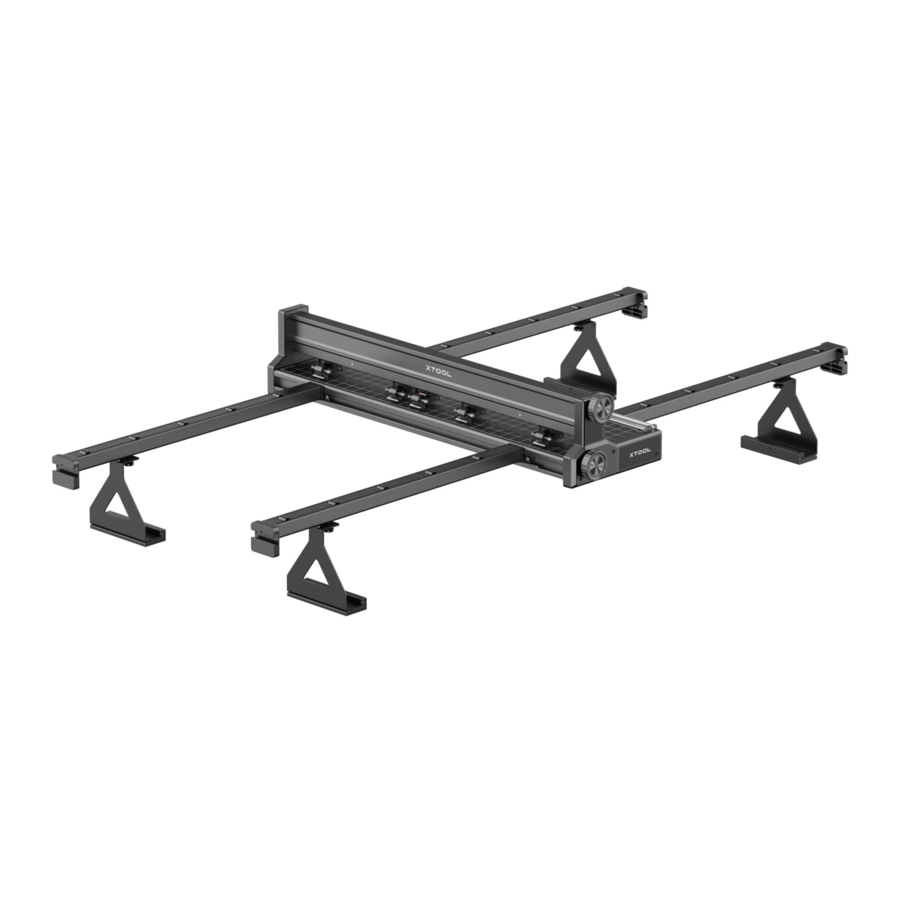

Le convoyeur d'alimentation xTool est conçu pour les machines de traitement laser xTool afin d'alimenter les matériaux en mode convoyage, permettant aux machines de traiter des matériaux trop longs pour elles. Avec le convoyeur d'alimentation xTool, vous pouvez créer des œuvres plus grandes et impressionnantes.

Spécifications

Liste des éléments

Convoyeur d'alimentation	Rail de convoyeur
Rehausseur de rail de convoyeur	Bloc rehausseur de rail de convoyeur
Pince de câble moteur	Adaptateur de niveau
Tige de pression de matériau	Serre-câble
Support de serre-câble	Vis M4*20
Vis M3*8	Vis M4*12
Clé hexagonale	Manuel d'utilisation

Découvrez votre convoyeur d'alimentation

Assembler le convoyeur

Conseils : Il est recommandé de lire - Conseils pour l'utilisation du produit avant d'utiliser le produit.

Pour les matériaux d'épaisseur 0

1. Appuyez et ouvrez les panneaux de porte avant et arrière de xTool P2.

2. Placez le plateau de base de xTool P2 au niveau 2a pour aider à assembler le convoyeur.

   Conseils : NE PAS insérer le plateau de base complètement dans le xTool P2. Vous devez laisser une distance de 10 cm par rapport au coin avant gauche de la base du support.

3. Préparez les vis M4*20.
   Placez le convoyeur sur le plateau de base de xTool P2. Serrez d'abord la vis A, mais ne la serrez pas complètement.

4. Serrez la vis B.

5. Serrez complètement la vis A.

6. Placez le bloc de rehausse du rail de convoyeur au bas de la rehausse du rail de convoyeur et serrez la vis dans le sens des aiguilles d'une montre.

7. Retournez le rail de convoyeur.

8. Placez la rehausse du rail de convoyeur sur la partie arrière (sur la quatrième section du rail de convoyeur) du rail de convoyeur.

9. Déterminez la position du support sur le rail de convoyeur et serrez la vis sur le support.

10. Montez les autres rehausses de rail et leurs blocs sur les deux autres rails de convoyeur de la même manière.

11. Insérez deux rails de convoyeur dans la rainure du convoyeur.

12. Faites glisser les rails de convoyeur de gauche à droite en fonction de la largeur du matériau à traiter.

13. Déterminez la position des rails de convoyeur et fixez-les au convoyeur avec quatre vis (M4*12).

14. Décollez le ruban adhésif pour coller le support de serre-câble à l'arrière de xTool P2 (côté droit du tuyau d'évacuation des fumées).


15. Insérez le serre-câble dans le support de serre-câble.

16. Disposez le tuyau d'évacuation des fumées avec le support de serre-câble, et assurez-vous qu'il ne bloque pas les rails de convoyeur.

17. Montez les deux autres rails de convoyeur de l'autre côté du convoyeur.
    Remarque : Montez les rails de convoyeur avec les marques de ce côté, sinon ils pourraient être endommagés en raison d'une position incorrecte.

    Conseils : Assurez-vous que la largeur entre les rails est la même des deux côtés (gauche et droit) du convoyeur.

18. Assemblage terminé !

Pour les matériaux d'épaisseur 8 ≤ H ≤ 14 mm

1. Appuyez et ouvrez les panneaux de porte avant et arrière de xTool P2.

2. Placez le plateau de base de xTool P2 au niveau 2a pour aider à assembler le convoyeur.

   Conseils : NE PAS insérer le plateau de base complètement dans le xTool P2. Vous devez laisser une distance de 10 cm par rapport au coin avant gauche de la base du support.

3. Montez l'adaptateur de niveau et les vis sur le convoyeur et serrez les vis dans le sens des aiguilles d'une montre.

   Placez la vis dans le premier et le troisième trou (comptez depuis la gauche) de l'adaptateur de niveau.

4. Préparez la vis M4*20.

   Placez le convoyeur sur le plateau de base de xTool P2. Serrez d'abord la vis A, mais ne la serrez pas complètement.

5. Serrez la vis B.

6. Serrez complètement la vis A.

7. Retournez le rail de convoyeur.

8. Placez la rehausse du rail de convoyeur à l'arrière du rail de convoyeur. (sur la quatrième section du rail de convoyeur)

9. Assurez-vous de la position de la rehausse du rail de convoyeur et placez-la sur le rail de convoyeur, puis serrez la vis dans le sens des aiguilles d'une montre.

10. Montez les autres rehausses de rail sur les deux autres rails de convoyeur de la même manière.

11. Trouvez la rainure dans le convoyeur et insérez-y deux rails de convoyeur.

12. Déplacez les rails de convoyeur de gauche à droite en fonction de la largeur des matériaux.

13. Fixez les rails de convoyeur au convoyeur avec quatre vis.

14. Décollez le ruban adhésif du support de serre-câble et collez-le à l'arrière de xTool P2.
    (côté droit du tuyau d'évacuation des fumées)


15. Insérez le serre-câble dans le support de serre-câble.

16. Disposez le tuyau d'évacuation des fumées et assurez-vous qu'il ne bloque pas le rail de convoyeur.

17. Montez les deux autres rails de convoyeur de l'autre côté du convoyeur.

    Remarque : Montez les rails de convoyeur avec les marques de ce côté, sinon ils pourraient être endommagés en raison d'une position incorrecte.

    Conseils : Assurez-vous que la largeur entre les rails est la même des deux côtés (gauche et droit) du convoyeur.

18. L'assemblage du convoyeur est terminé !

Utiliser le convoyeur

1. Connectez le convoyeur à votre appareil.

   Décollez la bande adhésive de l'arrière de la pince de câble. Collez la pince de câble sur le dessus du panneau du rail de guidage droit (à une distance de 10 cm du port du câble moteur).

   Disposez le câble moteur autour de la pince de câble et assurez-vous qu'il ne bloque pas les rails du convoyeur. Connectez ensuite le câble moteur au port.

2. Placer un matériau
   Tournez le bouton supérieur dans le sens antihoraire pour lever les rouleaux de pincement et insérer un matériau.

   Placez le matériau à traiter dans le convoyeur.

   Conseils : Alignez le matériau avec les grilles du convoyeur et introduisez le matériau dans l'appareil, de sorte qu'il soit parallèle à la direction de convoyage.

   Tournez le bouton supérieur dans le sens horaire pour abaisser les rouleaux de pincement afin de maintenir le matériau en place, de manière à ce qu'il ne glisse pas ou ne s'échappe pas pendant le traitement.
   Pour le niveau de pression, reportez-vous à "Pressure levels recommended for common materials" (Niveaux de pression recommandés pour les matériaux courants).
   Vous pouvez faire pivoter le bouton inférieur pour ajuster légèrement la position des matériaux, si nécessaire.

   Voici la zone de traitement du module laser :

3. Mettez l'appareil sous tension et connectez-le à XCS
   Connectez l'alimentation électrique située à l'arrière de xTool P2 et allumez l'interrupteur d'alimentation.

   Mettez l'appareil sous tension et connectez-le à XCS.
   Conseils : Pour plus de détails sur l'utilisation de XCS, visitez support.xtool.com. Vous pouvez rejoindre la communauté xTool à l'adresse community.xtool.com pour obtenir plus de tutoriels, d'astuces et de conseils, ainsi que de l'inspiration pour vos créations.


Vous pouvez visiter Unboxing xTool P2 Conveyor Feeder (Déballage du convoyeur xTool P2) pour trouver la vidéo tutorielle.

Conseils pour l'utilisation du produit

À propos des rouleaux de pincement

• Ne réglez pas la pression des rouleaux de pincement trop haut, sinon le convoyeur pourrait ne pas fonctionner correctement.
• Réglez la pression des rouleaux de pincement en fonction du matériau à traiter. Pour plus de détails, voir "Pressure levels recommended for common materials" (Niveaux de pression recommandés pour les matériaux courants).
• Couvrez entièrement les rouleaux de pincement avec le matériau. Si le matériau est proche du bord des rouleaux de pincement, une interférence est causée entre le convoyeur et les rouleaux de pincement.


À propos des rails du convoyeur

• Lorsque vous traitez un matériau souple et fin (comme du papier kraft), la tige de pression du matériau, plutôt que les rails du convoyeur, est nécessaire. Le matériau peut être suspendu des deux côtés de la zone de travail du convoyeur, et aucune interférence n'est donc causée par les espaces entre les rails.

• Placez les rails du convoyeur parallèlement à la direction de convoyage du matériau, si possible.
• Ajoutez des rails de convoyeur en fonction de la longueur du matériau à traiter.
  Assurez-vous que la partie du matériau suspendue dans l'air ne dépasse pas 30 cm. Pour utiliser plus de rails de convoyeur, vous devez les acheter. Vous pouvez visiter xtool.com pour les acheter.
• Ajustez la distance entre les rails en fonction de la largeur du matériau à traiter. Assurez-vous que chaque partie du matériau est pressée uniformément, si possible. Sinon, une distorsion du matériau pourrait être causée, entraînant une déformation du motif.

À propos des matériaux

• Utilisez des matériaux plats.
• Assurez-vous que les bords des matériaux ne sont pas déformés.
• Les matériaux souples sont faciles à déformer et peuvent ne pas être convoyés avec précision. Lorsque vous traitez une feuille souple et épaisse (comme du liège ou de la mousse EVA), collez du PET tape (ruban PET) à l'arrière avant le traitement. Assurez-vous que tout le matériau est recouvert par le PET tape.
  Le PET tape n'est pas inclus dans le pack. Vous pouvez visiter xtool.com pour les acheter.


À propos du nettoyage

• S'il y a beaucoup de résidus sous les rouleaux de pincement (comme des copeaux de bois), vous pouvez retourner le convoyeur et nettoyer les rouleaux de pincement avec une brosse tout en tournant le bouton.

• Si la fumée produite par les matériaux et la zone de travail ne peut pas s'échapper à temps et salit la plaque de base. Vous pouvez la nettoyer avec un chiffon de nettoyage et un nettoyant alcalin.


Autres

• Avant d'utiliser le convoyeur, arrangez les câbles de connexion, les câbles d'alimentation et tout autre élément susceptible de bloquer l'alimentation des matériaux.
• La distance entre les rouleaux de pincement et la zone de travail est de 20 cm. Assurez-vous que la longueur du matériau est au moins 20 cm plus longue que celle du motif à traiter. Sinon, le matériau ne pourra pas revenir une fois le traitement terminé.


Niveaux de pression recommandés pour les matériaux courants

Vous pouvez trouver la fenêtre du niveau de pression au milieu du convoyeur (à l'arrière du rouleau de pincement central).

Conseils : La couleur que vous voyez dans la fenêtre de niveau de pression indique le niveau de pression.

Nom du matériau	Épaisseur	Niveau de pression
Contreplaqué	3 mm
Contreplaqué	6 mm
Contreplaqué	9 mm
Contreplaqué	14 mm
Acrylique	3 mm
Acrylique	7 mm
Acrylique	12 mm
Panneau de fibres	3 mm
Panneau de fibres	6 mm
Panneau de fibres	12 mm
Panneau EVA	5 mm
Panneau EVA	10 mm
Panneau de feutre	5 mm
Panneau de feutre	9 mm
Liège	12 mm
Papier kraft	300 g

Services après-vente

Si votre problème n'est toujours pas résolu, contactez-nous à support@xtool.com.
