Manuel du Xtool S1

Sommaire

1 Liste des articles
2 Découvrez votre xTool S1
3 Préparatifs
4 Utilisez votre xTool S1
- 4.1 Pour les ordinateurs
- 4.2 Pour les appareils mobiles
5 Exemples de projets
6 Comprendre l'indicateur annulaire
7 Connaissance des pièces et accessoires
8 Références
9 Télécharger le manuel
10 Dans d'autres langues

Liste des articles

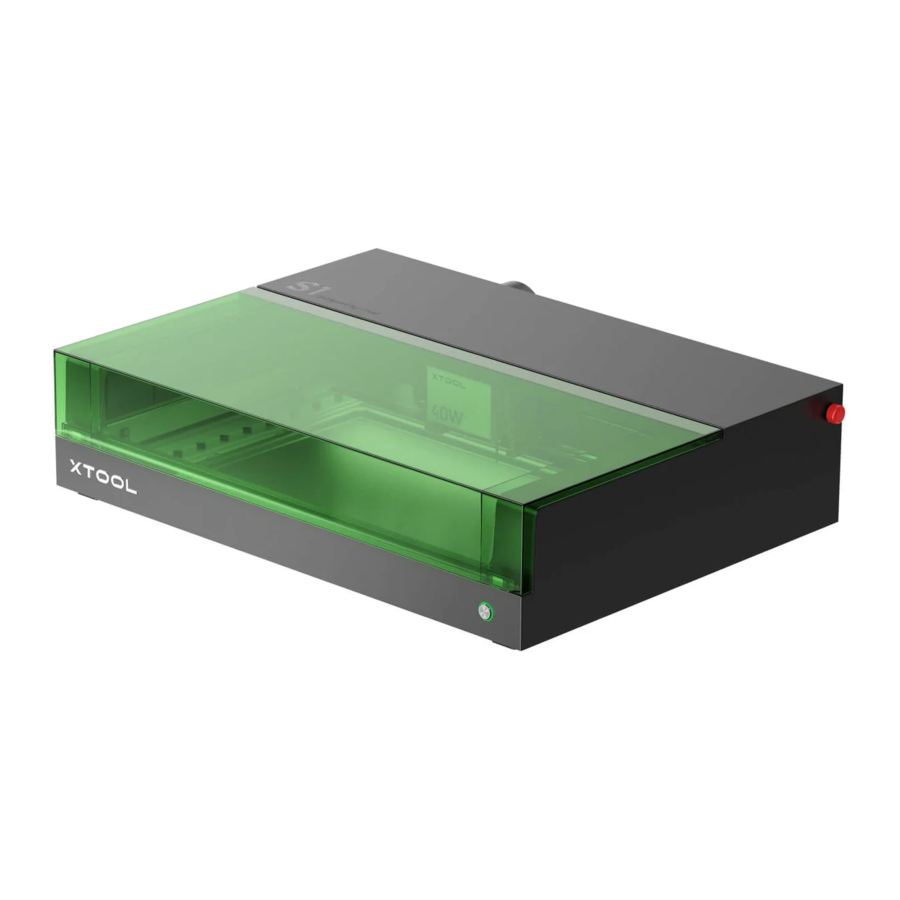

Découvrez votre xTool S1

Préparatifs

Préparez les outils suivants :

Retirez les blocs qui fixent le rail de guidage de l'axe X
Installez le module laser
Installez le capteur de distance
Installez le tuyau d'évacuation des fumées

Des fumées et des vapeurs nocives peuvent être produites pendant le traitement laser. Il est donc conseillé d'installer le tuyau d'évacuation des fumées et de le raccorder à un purificateur ou à un ventilateur de gaine, ou de placer la sortie à l'extérieur par une fenêtre.
Insérez la clé
Vérifiez et assurez-vous que l'interrupteur d'arrêt d'urgence n'est pas enfoncé
Connectez-vous à une alimentation électrique

Utilisez votre xTool S1

Pour les ordinateurs

Connectez xTool S1 à un ordinateur et mettez-le sous tension.
Téléchargez et installez le logiciel gratuit xTool Creative Space (XCS) ou le logiciel tiers payant LightBurn.

Pour plus de détails sur l'utilisation du logiciel pour faire fonctionner xTool S1 pour le traitement des matériaux, scannez le code QR ou visitez https://support.xtool.com/product/24.

Pour les appareils mobiles

Scannez le code QR ou recherchez xTool Creative Space dans Google Play ou l'App Store, ou visitez https://www.xtool.com/pages/software pour télécharger et installer l'application.

Pour plus de détails sur l'utilisation du logiciel pour faire fonctionner xTool S1 pour le traitement des matériaux, scannez le code QR ou visitez https://support.xtool.com/product/24.

Exemples de projets

Scannez le code QR pour trouver des exemples de projets et des tutoriels.
https://support.xtool.com/article/1328

Vous pouvez également visiter https://support.xtool.com/product/24 et aller dans Essayez quelques projets pour voir des exemples de projets et des tutoriels.
Le xTool S1 est livré avec un pack de matériaux qui vous permet de commencer votre création.

Comprendre l'indicateur annulaire

Buzzer	Indicateur annulaire	État de la machine	Opération du bouton
/	Blanc fixe	Veille	/
	Violet clignotant	Configuration réseau (appareil déconnecté du logiciel)	Appui long pour configurer le réseau
	Violet fixe	Veille, connecté au logiciel via Wi-Fi	/
	Blanc clignotant lentement	Démarrage	/
		Mise au point automatique	Appui long pour annuler la mise au point automatique
		Mesure de surface incurvée	Appui long pour annuler la mesure de surface incurvée
		Cadrage	/
	Bleu fixe	Localisation du matériau	Appui court pour marquer un sommet ; appui long pour annuler la localisation du matériau
	Vert clignotant lentement	Exécution d'une tâche	Appui court pour mettre en pause le traitement ; appui long pour annuler le traitement
	Violet clignotant lentement	Mise à jour du micrologiciel	/
	Jaune clignotant 3 fois	Exceptions de la carte TF	/
Bip une fois	Bleu fixe	Prêt pour le cadrage	Appui court pour démarrer le cadrage ; appui long pour annuler le cadrage
	Bleu fixe	Prêt à travailler	Appui court pour démarrer le traitement ; appui long pour annuler le traitement
	Bleu clignotant lentement	Tâche en pause	Appui court pour continuer le traitement ; appui long pour annuler le traitement
	Rouge clignotant	Exceptions de mouvement	Appui court pour arrêter l'avertissement
	Jaune clignotant	Le couvercle n'est pas entièrement fermé pendant le fonctionnement.	/
Bip pendant 3 secondes	Jaune clignotant	Exceptions	Appui court pour arrêter l'avertissement
Bip pendant 3 secondes	Rouge clignotant	Exceptions de communication Wi-Fi	/
Bip continu	Rouge clignotant	Flamme détectée	Appui court pour arrêter l'avertissement

Connaissance des pièces et accessoires

Clé de contrôle d'accès

Pour les machines laser, la clé est un dispositif de sécurité physique utilisé pour contrôler l'accès au traitement. Vous devez l'insérer dans la machine pour déverrouiller le traitement et les fonctions associées. Vous pouvez la retirer pour empêcher d'autres personnes d'utiliser la machine sans votre consentement.

Gardez la clé correctement. Lorsque vous n'utilisez pas la machine, retirez la clé et conservez-la dans un endroit sûr pour éviter toute perte ou vol. Seules les personnes autorisées peuvent posséder et utiliser la clé.
Effectuez des vérifications régulières. Vérifiez régulièrement l'état de la clé. Si elle ne peut pas être insérée correctement, réparez-la ou remplacez-la rapidement.
Suivez les instructions d'utilisation lors de l'utilisation d'une machine laser. Utilisez la clé pour verrouiller ou déverrouiller les fonctions de traitement laser au bon moment.

Interrupteur d'arrêt d'urgence

Les interrupteurs d'arrêt d'urgence sont des dispositifs de sécurité très importants dans les machines mécaniques. Un interrupteur d'arrêt d'urgence coupe l'alimentation électrique d'une machine en cas d'urgence et protège ainsi l'opérateur et la machine.
Généralement, ce sont des boutons rouges et certains d'entre eux peuvent être étiquetés "STOP" (ARRÊT) pour avertir les opérateurs. Ils peuvent avoir la forme d'un champignon ou d'un cylindre, et certains peuvent être équipés de LED pour se démarquer.

Comment utiliser

Lorsqu'une urgence survient, appuyez fermement sur l'interrupteur pendant un certain temps pour couper l'alimentation électrique de la machine.
Une fois l'urgence passée, tournez le bouton dans le sens horaire d'environ 45° pour le relâcher, puis redémarrez la machine.

Ventilateur d'extraction

Le nettoyage du ventilateur d'extraction peut :

Maintenir l'efficacité de refroidissement : La propreté du ventilateur d'extraction affecte sa vitesse de rotation et son effet de refroidissement. Si trop de poussière et de saleté s'accumulent dans le ventilateur d'extraction, elles obstrueront le flux d'air et réduiront l'efficacité de dissipation de la chaleur, et peuvent même provoquer une surchauffe du laser, affectant le bon fonctionnement de la machine.
Maintenir la stabilité du système : Garder le ventilateur d'extraction propre et fonctionnel aide à maintenir la stabilité du système de gestion thermique dans le module laser, empêchant la dégradation ou le dysfonctionnement du module laser en raison de problèmes de dissipation de chaleur.
Prolonger sa durée de vie : Garder le ventilateur d'extraction propre l'empêche d'être endommagé trop rapidement. La poussière et la saleté peuvent provoquer une rotation inégale du ventilateur d'extraction, augmenter l'usure et raccourcir sa durée de vie.
Si l'évacuation de la fumée ralentit pendant le traitement, le ventilateur d'extraction a peut-être accumulé trop de poussière. Vous devez le nettoyer rapidement.

Étapes de nettoyage

Éteignez la machine et retirez la persienne ou le tuyau d'évacuation des fumées de la machine.
Nettoyez le ventilateur d'extraction avec un mouchoir ou un coton-tige humidifié avec de l'eau propre ou de l'alcool.
Installez la persienne ou le tuyau d'évacuation des fumées sur la machine. Sinon, des faisceaux laser pourraient s'échapper, et vos mains pourraient être blessées en touchant le ventilateur.

Lunettes de sécurité laser

Les lunettes de sécurité laser sont conçues pour prévenir ou minimiser les dommages oculaires causés par le laser. Les faisceaux laser sont de haute énergie. Les yeux humains sont très sensibles aux faisceaux laser, en particulier la rétine et les autres tissus. Ils peuvent absorber les faisceaux laser de différentes longueurs d'onde. Par conséquent, le seuil de dommage des faisceaux laser aux tissus oculaires est beaucoup plus bas que pour les autres organes, et la région maculaire des yeux est particulièrement sensible.
Avec une conception optique spéciale, les lunettes de sécurité laser peuvent réfléchir ou absorber les faisceaux laser, empêchant l'exposition directe des yeux aux faisceaux laser, et ainsi prévenir ou minimiser les dommages oculaires causés par le laser.
Notez que même avec les lunettes de sécurité, vous ne devez pas regarder directement les faisceaux laser. Regarder directement les faisceaux laser peut causer des dommages oculaires irréversibles et permanents.
Certaines machines laser sont équipées de boîtiers de protection et de dispositifs de verrouillage pour répondre aux normes des machines laser de classe 1, qui peuvent être utilisées sans lunettes de sécurité. Pour les machines laser de classe 4, vous devez porter des lunettes de sécurité laser et suivre d'autres instructions de sécurité.

Kit d'assistance d'air

Un kit d'assistance d'air aspire l'air et le souffle dans une machine laser à travers un tube d'air. Le flux d'air peut être ajusté. Généralement, un petit flux d'air est utilisé pour nettoyer la zone de traitement et refroidir la partie du matériau traité pendant la gravure laser, et un grand flux d'air est utilisé en découpe laser non seulement pour le nettoyage et le refroidissement, mais aussi pour l'évacuation de la fumée et le soufflage des résidus. Pour de meilleurs résultats de traitement, il est conseillé d'utiliser un kit d'assistance d'air. Vous pouvez vous rendre sur https://www.xtool.com/ pour en acheter un.

Nettoyage de la zone de traitement
Lorsqu'un faisceau laser à haute densité d'énergie tombe sur un matériau, de la fumée, de la poussière et des débris peuvent être générés. Le flux d'air généré par le kit d'assistance d'air peut les disperser pour maintenir la zone de traitement propre et ainsi améliorer l'efficacité et les résultats du traitement.
Refroidissement de la partie du matériau traité
Lorsqu'un faisceau laser à haute densité d'énergie tombe sur un matériau, la température de la partie du matériau traité augmente rapidement. Le matériau peut se déformer, fondre, développer des fissures ou se carboniser. Le flux d'air généré par le kit d'assistance d'air peut dissiper une partie de la chaleur pour éviter d'endommager le matériau et ainsi améliorer la stabilité, la précision et les résultats du traitement.
Faciliter l'évacuation de la fumée
De la fumée ou des vapeurs nocives peuvent être produites lors de la découpe laser de certains matériaux. Le grand flux d'air généré par le kit d'assistance d'air aide à les évacuer de la machine, maintenant l'espace de travail sûr.
Souffler les résidus
Lors de la découpe laser de matériaux épais ou durs, le grand flux d'air généré par le kit d'assistance d'air peut souffler les résidus dans l'espace de coupe, rendant les coupes plus lisses et plus précises.

Protecteur de lentille

Le traitement laser produit souvent une grande quantité de fumée, ce qui peut salir le protecteur de lentille ou bloquer la buse. Si vous ne nettoyez pas le module laser en temps voulu, la puissance laser peut être réduite et le module laser peut être endommagé.

Maintenance

Évitez les rayures. La surface du protecteur de lentille est fragile et peut facilement être rayée. Lors de l'installation, du remplacement ou du nettoyage du protecteur de lentille, soyez très prudent et évitez tout contact d'objets tranchants avec le protecteur.
Faites attention à l'environnement de travail. De mauvaises conditions environnementales peuvent accélérer le vieillissement et l'endommagement du protecteur de lentille. Par conséquent, gardez l'intérieur de la machine sec, sans poussière ni gaz corrosif, et assurez-vous que le ventilateur d'extraction fonctionne correctement.
Vérifiez son état régulièrement. Assurez-vous que le protecteur de lentille est bien installé. S'il est lâche ou déplacé, ajustez-le et fixez-le rapidement.
Nettoyez-le régulièrement. Le protecteur de lentille peut accumuler de la poussière, de la saleté ou d'autres impuretés qui réduisent le taux de transmission laser. Vous devez le nettoyer régulièrement.
Remplacez-le régulièrement. Une usure excessive peut réduire le taux de transmission du protecteur de lentille ou même provoquer des pannes de machine. Vous devez le remplacer régulièrement en fonction de l'utilisation de la machine et de l'usure du protecteur de lentille.

Nettoyage

Préparez ce qui suit : Détergent (alcool, acétone anhydre, etc.), outil de nettoyage (chiffon non pelucheux, tampon de nettoyage spécialisé, etc.)

Étapes

Éteignez la machine et retirez le module laser de la machine.
Retirez la buse du module laser.
Nettoyez le protecteur de lentille et la buse dans l'ordre avec un chiffon non pelucheux humidifié avec de l'alcool.

Fréquence

Module laser 10 W : nettoyez-le après chaque 4 heures de traitement
Module laser 20 W : nettoyez-le après chaque 4 heures de traitement
Module laser 40 W : nettoyez-le après chaque 1 heure de traitement

Avec le kit d'assistance d'air, vous pouvez nettoyer le module laser à une fréquence plus basse.

Références

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel du Xtool S1
