Manuel de Unitree G1

Versions G1 Basique et Standard

Instructions de Démontage

1. Retirer la pince de la main
   Retirez les six vis M3 (longueur de filetage 10mm) sur le côté de la main, et retirez la pince, comme indiqué dans la figure suivante.

2. Retirer la main prothétique


Instructions d'Installation

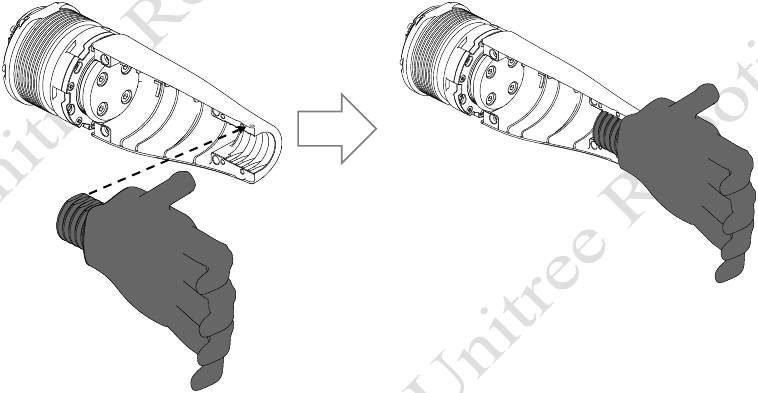

1. Installer la main prothétique

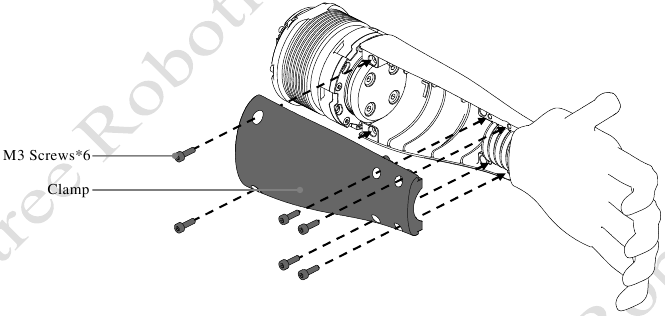

2. Installer la pince de la main
   Mettez la pince en place et serrez les six vis M3 (longueur de filetage 10mm), comme indiqué dans la figure suivante.


Versions G1 Avancée et Haut de gamme

Instructions de Démontage

1. Retirer la plaque de recouvrement
   Retirez les deux vis M2 (longueur de filetage 5mm) et retirez la plaque de recouvrement, comme indiqué dans la figure suivante.

2. Retirer la pince
   Retirez les deux vis M3 (longueur de filetage 10mm), et retirez la pince (attention à protéger le câble), comme indiqué dans la figure suivante.

3. Retirer la main prothétique


Instructions d'Installation

1. Installer la main prothétique
   Mettez la main prothétique en place (notez de bien distinguer les mains prothétiques gauche et droite ainsi que le sens de placement), comme indiqué dans la figure suivante.

2. Installer la pince de la main
   Mettez la pince en place (attention à protéger le câble) et serrez les deux vis M3 (longueur de filetage 10mm), comme indiqué dans la figure suivante.

3. Installer la plaque de recouvrement
   Mettez la plaque de recouvrement en place (attention à protéger le câble) et serrez les deux vis M2 (longueur de filetage 5mm), comme indiqué dans la figure suivante.

4. Terminer l'installation
