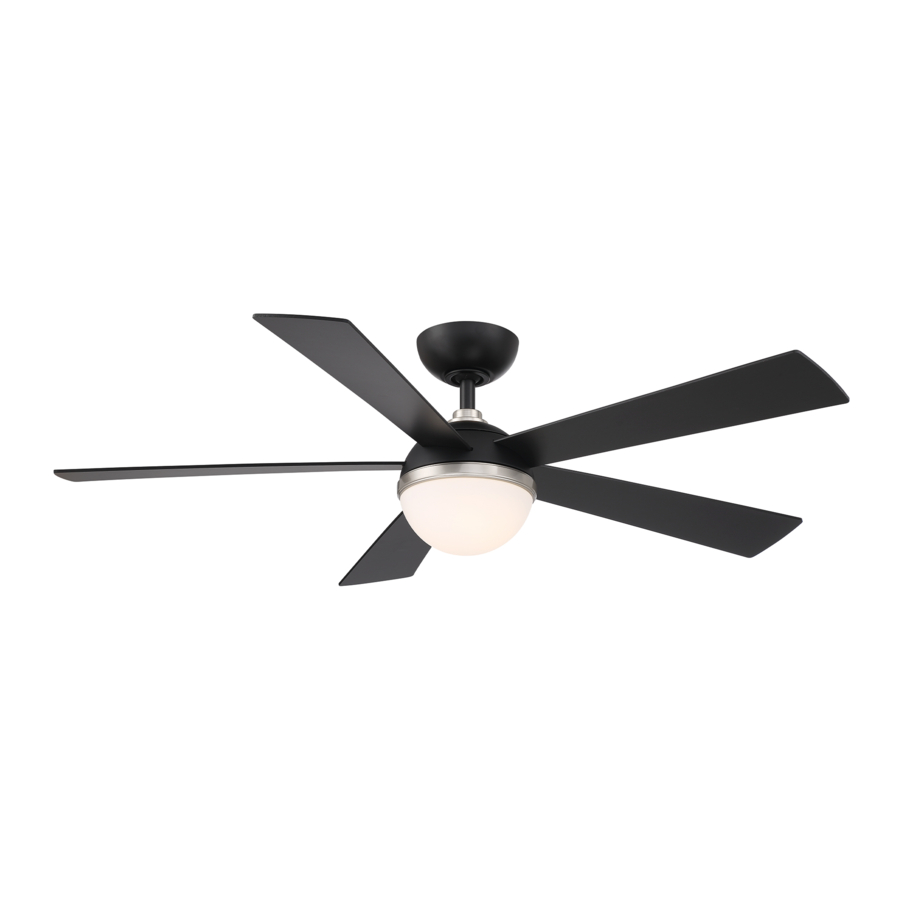

Manuel du WAC ECLIPSE F-053L

DEMANDES GÉNÉRALES

Pour toutes questions concernant votre ventilateur de plafond, veuillez lire toutes les instructions incluses, les procédures d'installation, les directives de dépannage et les informations de garantie avant de commencer l'installation.

Pour les pièces manquantes ou les demandes générales, appelez notre personnel technique qualifié au : 1-800-526-2588 option 0
LUN-VEN 8H-20H HNE

Courriel : customerservice@waclighting.com

Ou chat en direct sur www.waclighting.com

SUPPORT VENTILATEUR

Pour un service rapide, ayez les informations suivantes à portée de main lorsque vous appelez :

• Nom et numéro du modèle
• Numéro de pièce et description de la pièce
• Date et lieu d'achat

1-800-526-2588 option 3
LUN-VEN 8H-20H HNE

Courriel : fansupport@waclighting.com

NE PAS RETOURNER AU MAGASIN

SOYEZ FUTÉ

Ce ventilateur intelligent WAC est :

certifié cUL/UL selon les réglementations de sécurité les plus strictes

compatible Wi-Fi et Bluetooth pour un contrôle illimité

Se coordonne avec les appareils intelligents pour un contrôle vocal

Compatible avec notre application WAC

Silencieux, fiable et jusqu'à 70 %

_MOTOR plus efficace que les ventilateurs à moteur AC

L'application WAC se synchronise parfaitement avec les appareils domotiques que vous possédez déjà

Disponible à l'achat sur Google Pay et l'App Store

COMMANDE MURALE WC20-WT
Accessoire optionnel vendu séparément 6 vitesses de ventilateur Règle l'intensité lumineuse à 1% MARCHE/ARRÊT

TÉLÉCOMMANDE RC20-WT
Inclus avec chaque ventilateur 6 vitesses de ventilateur Règle l'intensité lumineuse à 1% MARCHE/ARRÊT

OUTILS ET MATÉRIAUX REQUIS

Poids de suspension : 18 lb

REMARQUE : Avant de jeter les matériaux d'emballage, assurez-vous que toutes les pièces ont été retirées.

REMARQUE : Placez les pièces du sac de quincaillerie dans un petit récipient pour éviter de les perdre.

IMPORTANT : Veuillez noter l'ID MAC sur le récepteur et le conserver en lieu sûr.

CONTENU DE L'EMBALLAGE

OPTIONS DE MONTAGE

Pour éviter tout choc électrique, assurez-vous que l'électricité a été coupée au disjoncteur avant de commencer. Les figures 1 et 2 sont des exemples de différentes façons de monter le boîtier de sortie. Reportez-vous à la partie A si nécessaire.

INSTALLATION DU SUPPORT DE MONTAGE

1. Retirez 1 vis de réglage du support de montage et mettez-la de côté pour l'utiliser lors de la finition de l'installation.
2. Passez les fils d'alimentation à travers le support de montage.
3. Fixez le support de montage au boîtier de sortie de plafond à l'aide des vis incluses avec votre boîtier de sortie.


FIXATION DES PALES DU VENTILATEUR

1. Insérez les pales dans les fentes, en les alignant avec les trous de l'ensemble moteur.
2. Fixez les pales à l'aide des vis et rondelles de fixation des pales.

   Reportez-vous à la partie B

ACCROCHAGE DU VENTILATEUR

1. Retirez la vis de la rotule de suspension. Retirez la rotule de suspension et la goupille transversale.
2. Desserrez 2 vis, la goupille de chape et la clavette.


1. Installez le couvercle de raccordement, l'anneau de vis du baldaquin, le baldaquin et l'ensemble de la tige de suspension dans le boîtier du moteur comme illustré.


1. Alignez les trous de la tige de suspension et du collier moteur, réinsérez les goupilles et les vis.
2. Faites glisser le baldaquin et le couvercle de vis du baldaquin. Réinstallez la rotule de suspension avec la goupille transversale au bon endroit.


1. Insérez l'ensemble dans le support de montage. Tournez jusqu'à ce que la rotule tombe et se verrouille dans la vis du support de suspension.


1. Fixez le câble de sécurité aux poutres structurelles à l'aide de la vis à bois, des rondelles et des rondelles élastiques fournies. Reportez-vous à la partie C
   REMARQUE : Le câble de sécurité est requis pour toutes les installations de ventilateurs de plafond au Canada. Le câble de sécurité est requis pour les installations de ventilateurs de plafond et de luminaires (combinés) de plus de 35 lb pour les modèles encastrés et à tige de suspension aux États-Unis.
2. Faites glisser le récepteur en place, le côté plat vers le haut.


ÉTABLISSEMENT DES CONNEXIONS ÉLECTRIQUES

1. Connectez les fils étiquetés du ventilateur aux fils correspondants du récepteur.
2. Connectez les fils étiquetés du boîtier de sortie aux fils correspondants du récepteur.


Après avoir effectué les connexions électriques, les connecteurs épissés doivent être tournés vers le haut et poussés avec soin dans le boîtier de sortie. Les fils doivent être écartés avec le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement d'un côté du boîtier de sortie et le connecteur non mis à la terre de l'autre côté du boîtier de sortie.
Reportez-vous à la partie D

INSTALLATION DE LA COMMANDE MURALE OPTIONNELLE

REMARQUE : La commande murale n'est pas incluse. Un accessoire de commande murale Bluetooth peut être acheté séparément.

REMARQUE : Pour le câblage multi-emplacement, passez à l'étape suivante.

1. Connectez le fil vert marqué "GROUND" (Terre) de la commande murale au fil de cuivre du boîtier de sortie murale qui retourne au disjoncteur – important pour le bon fonctionnement du ventilateur.
2. Connectez le fil noir marqué "LINE IN" (Entrée Ligne) de la commande murale au fil noir de TENSION DE LIGNE du boîtier de sortie murale qui retourne au disjoncteur.
3. Connectez le fil rouge de la commande murale au fil noir du boîtier de sortie murale qui monte vers le ventilateur.
4. Connectez le fil blanc de la commande murale au fil blanc (neutre) du boîtier de sortie murale.
5. Rangez soigneusement les connexions des fils à l'intérieur du boîtier de sortie. Fixez la commande murale avec les deux (2) vis de commande murale fournies.
6. Fixez la plaque de montage murale sur l'interrupteur mural et serrez-la avec les deux (2) vis de plaque de montage mural fournies.
7. Fixez la plaque murale à la plaque de montage murale.


FINALISATION DE L'INSTALLATION

1. Fixez les connecteurs de fils avec les serre-câbles fournis.
2. Installez le baldaquin sur le support de montage.


1. Installez l'anneau de vis du baldaquin comme illustré.


INSTALLATION DE LA PLAQUE ADAPTATRICE

1. Retirez l'une des trois vis de la plaque de montage de l'anneau de montage et desserrez les deux autres vis (ne les retirez pas).
2. Tournez et verrouillez la plaque adaptatrice en place comme illustré.
3. À l'aide de la vis de l'étape précédente, vissez la plaque adaptatrice et serrez les 2 vis précédemment desserrées.


1. Retirez 3 vis du périmètre extérieur de la plaque adaptatrice.


INSTALLATION DU MODULE LUMINAIRE

1. Connectez le fil bleu du ventilateur au fil bleu du module LED. Répétez les mêmes étapes pour les fils blancs.


1. Fixez le module luminaire à la plaque adaptatrice avec les 3 vis précédemment retirées.


1. Installez l'abat-jour en verre sans trop serrer.


COMMANDE DU VENTILATEUR

Votre ventilateur vous a été livré avec la commande incluse déjà associée. Vous devrez retirer la languette pour commencer à utiliser votre télécommande.

1. Éclairage Marche/Arrêt, Clair/Sombre

2. Ventilateur Marche/Arrêt, Vitesse Haut/Bas
3. Saison (Été/Hiver)

Interrupteur de coupure d'air (Air-Gap Switch): Tirez la languette pour couper l'alimentation en cas d'urgence. Non nécessaire pour le fonctionnement normal du ventilateur (uniquement inclus avec la commande murale).

REMARQUE: Votre ventilateur dispose de 6 vitesses. Une tonalité audible indiquera que la vitesse a été augmentée ou diminuée. Lorsque le ventilateur a atteint le niveau de vitesse minimum/maximum, il émettra deux bips.

REMARQUE: L'association doit être effectuée dans les 3 minutes suivant la mise sous tension du récepteur du ventilateur.

Mode Rafraîchissement

1. Le mode Rafraîchissement imite le flux et le reflux naturels des vents dans la nature en faisant varier la vitesse du ventilateur.
   REMARQUE: Le mode Rafraîchissement fait toujours tourner votre ventilateur dans le sens Été (antihoraire)
2. Pour démarrer le mode Rafraîchissement, appuyez sur et pendant 4 secondes. La LED clignotera en vert et le ventilateur émettra un bip.
3. Pour quitter le mode Rafraîchissement et revenir au mode ventilateur standard, appuyez sur et pendant 4 secondes. La LED clignotera en vert et le ventilateur émettra un bip. Votre ventilateur reviendra à la direction et à la vitesse réglées avant d'entrer en mode Rafraîchissement.

Commande de plusieurs ventilateurs avec des télécommandes ou des commandes murales
Vos télécommandes et commandes murales sont capables de contrôler plusieurs ventilateurs. Une télécommande ou une commande murale a la capacité de contrôler un nombre illimité de ventilateurs, la seule limitation étant la portée Bluetooth® de la commande et du ventilateur.

L'association d'une télécommande ou d'une commande murale à un ou plusieurs ventilateurs supplémentaires peut être effectuée de la même manière que celle décrite dans la section sur l'association.

REMARQUE: L'association doit être effectuée dans les trois (3) minutes suivant la mise sous tension du ventilateur.

Synchronisation de la commande entre plusieurs ventilateurs
Si vous contrôlez plus d'un ventilateur avec une télécommande, il est possible que leur état d'éclairage, l'état du ventilateur ou la direction du ventilateur se désynchronisent. Pour resynchroniser les ventilateurs/lumières, veuillez suivre les instructions de la page suivante.

Marche/Arrêt du ventilateur: Appuyez et maintenez le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés émettront un bip pour indiquer que le message a été reçu. Tous les ventilateurs s'éteindront. Cela synchronisera tous les ventilateurs contrôlés par la télécommande.

Marche/Arrêt de l'éclairage: Appuyez et maintenez le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés émettront un bip pour indiquer que le message a été reçu. Toutes les lumières s'éteindront. Cela synchronisera tous les ventilateurs contrôlés par la télécommande.

Direction du ventilateur: Appuyez et maintenez le bouton pendant 4 secondes. La LED de la télécommande clignotera en vert et tous les ventilateurs connectés émettront un bip pour indiquer que le message a été reçu. Tous les ventilateurs seront réglés en mode été (rotation dans le sens antihoraire). Cela synchronisera tous les ventilateurs contrôlés par la télécommande.

RÉINITIALISATION

REMARQUE: Si vous modifiez vos paramètres Wi-Fi (SSID ou phrase secrète de sécurité), vous devrez effectuer une réinitialisation Wi-Fi sur le ventilateur en maintenant enfoncés les boutons d'augmentation et de diminution de la vitesse du ventilateur de la télécommande pendant 10 secondes. La lumière de la télécommande clignotera en vert et le ventilateur émettra deux longs bips. Vous pourrez alors utiliser l'application Modern Forms Fans pour connecter votre ventilateur au nouveau réseau.

REMARQUE: Une réinitialisation d'usine supprimera les télécommandes, les commandes murales et les connexions à l'application WAC.

REMARQUE: Si cela est recommandé par le support technique, vous pouvez réinitialiser votre ventilateur aux paramètres d'usine en maintenant enfoncés le bouton de bascule de l'éclairage, le bouton de bascule du ventilateur et le bouton de saison pendant 10 secondes, ou en appuyant brièvement sur le bouton de réinitialisation du récepteur du ventilateur. Le ventilateur émettra trois bips indiquant que la réinitialisation a réussi.

APPLICATION

En plus de la commande incluse, vous pouvez faire fonctionner votre ventilateur avec l'application WAC^*.

Mise à niveau avec des fonctionnalités intelligentes
Scannez le code à droite avec votre téléphone pour découvrir comment vous pouvez activer les fonctionnalités intelligentes via l'application WAC et l'intégrer à votre écosystème de maison intelligente.

Pour des instructions plus détaillées sur l'application et l'intégration des appareils de maison intelligente http://www.waclighting.com/SmartFanStart

REMARQUE: Appuyez sur le bouton de bascule de l'éclairage et le bouton de bascule de saison et maintenez-les enfoncés pendant 4 secondes si vous préférez ne pas utiliser l'application ou diffuser le Wi-Fi.

1. Pour utiliser l'application WAC, téléchargez-la depuis l'App Store ou Google Play.
2. Ouvrez l'application pour créer votre compte. Vous pouvez également vous connecter en utilisant votre compte Facebook ou Google.
3. Pour établir une connexion Wi-Fi, vous aurez besoin du SSID et du mot de passe Wi-Fi du réseau auquel vous souhaitez vous connecter.
4. Vous recevrez une invite pour nommer votre appareil ventilateur et télécharger une photo optionnelle si vous le souhaitez.
5. L'application WAC vous guidera à travers l'écran principal et vous montrera comment créer des horaires, modifier les vitesses du ventilateur, atténuer la lumière, basculer entre les modes Été et Hiver, inviter des utilisateurs, créer des groupes et bien plus encore. Veuillez vous référer aux instructions de l'application WAC pour plus de détails.

** Achat supplémentaire requis pour activer le contrôle et l'intégration via l'application.
** 9,95 $ + taxes applicables par ventilateur.

ACCESSOIRES

DÉPANNAGE

Mon ventilateur ne démarre pas

1. Vérifiez les fusibles ou les disjoncteurs principaux et de circuit dérivé.
2. Vérifiez les connexions des fils de ligne au ventilateur et les connexions des fils de l'interrupteur dans les boîtiers d'interrupteurs.

   Assurez-vous que l'alimentation principale est coupée!

Mon ventilateur est bruyant

1. Prévoyez une période de rodage de 24 heures. La plupart des bruits associés à un nouveau ventilateur disparaîtront pendant cette période.
2. Vérifiez que les vis fixant les pales (et les bras de pale, le cas échéant) sont bien serrées.
3. Vérifiez que toutes les vis du boîtier du moteur sont bien serrées.
4. Assurez-vous que le couvercle de l'éclairage est serré et/ou que le verre est bien ajusté.
5. Serrez les vis du support de suspension et assurez-vous que la boîte de sortie est sécurisée.
6. Vos connecteurs de fils peuvent vibrer contre le cache-bornes du ventilateur.
7. Assurez-vous d'avoir une boîte de sortie homologuée cUL/UL et qu'elle est correctement installée.

Mon ventilateur vacille

1. Serrez les vis de réglage dans la tige de suspension.
2. Assurez-vous que l'ensemble de la rotule de suspension est bien verrouillé dans le support de suspension.
3. Serrez les vis du support de suspension à la boîte de sortie.
4. Assurez-vous que les pales du ventilateur sont correctement alignées et solidement fixées à l'ensemble du boîtier du moteur/aux bras de pale.
5. Assurez-vous que les espaces entre les pales sont uniformément répartis.
6. Assurez-vous d'utiliser une boîte de sortie homologuée cUL/UL et qu'elle est correctement installée.

Mon ventilateur ne produit pas suffisamment de mouvement d'air
Si possible, veuillez envisager d'utiliser une tige de suspension plus longue que celle incluse.

Ma télécommande ou ma commande murale ne contrôle pas mon ventilateur
Vérifiez que le ventilateur reçoit de l'alimentation en coupant et rétablissant l'alimentation du ventilateur.

Pour ce faire:

1. Coupez l'alimentation du ventilateur via l'interrupteur mural Marche/Arrêt standard, ou le disjoncteur si l'interrupteur mural standard n'est pas applicable.
2. Attendez au moins 10 secondes, puis rétablissez l'alimentation.
3. Le ventilateur s'allumera en mode d'association pendant 3 minutes.
4. Appuyez et maintenez les boutons et de la commande murale pendant 10 à 15 secondes.
5. Lorsque l'indicateur LED reste vert fixe et que trois (2) bips audibles sont entendus, le processus d'association est terminé.

Mon réseau Wi-Fi domestique n'apparaît pas dans la liste de l'application lors de la configuration.

1. Votre ventilateur prend en charge la connexion aux réseaux 2,4 GHz 802.11b/g/n. Confirmez que votre réseau est compatible en vérifiant les paramètres de votre routeur ou contactez le fabricant de votre routeur.
2. Assurez-vous que le SSID de votre réseau n'est pas masqué.
3. Votre ventilateur ne prend pas en charge la connectivité réseau 5 GHz.

Mon ventilateur n'a pas réussi à se connecter au réseau Wi-Fi
Assurez-vous d'avoir saisi le bon mot de passe Wi-Fi et que votre appareil mobile est connecté au même réseau que celui auquel vous avez tenté de connecter le ventilateur.
Assurez-vous d'être dans la portée spécifiée par le fabricant du routeur. Si toutes ces étapes ont échoué, veuillez couper et rétablir l'alimentation de votre ventilateur et de votre routeur, puis réessayez.

Qu'est-ce que le cycle d'alimentation et comment puis-je couper et rétablir l'alimentation de mon ventilateur?
Le cycle d'alimentation est l'acte de retirer temporairement la source d'alimentation de votre ventilateur. Si le ventilateur est alimenté par un interrupteur mural, éteignez l'interrupteur pendant 10 secondes puis rallumez-le. Alternativement, vous pouvez utiliser le disjoncteur auquel le ventilateur est connecté en le coupant pendant 10 secondes puis en le rallumant. Si votre ventilateur est câblé via une commande murale WAC (Réf.: WC20-WT), tirez l'interrupteur de coupure d'air (Air-Gap Switch) sur votre commande murale, attendez 10 secondes, puis réinsérez-le.

Qu'est-ce que l'apprentissage adaptatif?
L'apprentissage adaptatif est une fonctionnalité exclusive qui permet à votre ventilateur d'apprendre vos habitudes quotidiennes/hebdomadaires et de recommander automatiquement des activités planifiées via l'application Modern Forms. Cette fonctionnalité peut être activée ou désactivée.

Qu'est-ce que le mode Rafraîchissement?
Le mode Rafraîchissement imite le flux et le reflux naturels des vents dans la nature en faisant fluctuer la vitesse de votre ventilateur.

Qu'est-ce que l'association?
L'association est le processus de connexion de votre télécommande WAC ou de votre commande murale à votre ventilateur. Votre ventilateur est livré pré-associé à la télécommande incluse.
Cependant, si vous souhaitez des commandes supplémentaires pour votre ventilateur ou si vous remplacez une commande, reportez-vous à la section d'association et de désassociation des instructions.

Qu'est-ce qu'une réinitialisation d'usine?
Une réinitialisation d'usine est une restauration des paramètres d'origine du ventilateur. Cela peut être réalisé à partir de la commande ou en appuyant et maintenant le petit bouton du récepteur jusqu'à ce que vous entendiez trois bips audibles, ou en maintenant enfoncés les boutons de bascule du ventilateur, de bascule de l'éclairage et de bascule de saison sur votre télécommande associée ou votre commande murale pendant 10 secondes.

REMARQUE: Vous devrez ré-associer votre télécommande ou vos commandes murales au ventilateur après une réinitialisation d'usine. Une réinitialisation d'usine déconnectera également le ventilateur de votre réseau Wi-Fi domestique et vous obligera à ajouter le ventilateur à l'aide de l'application WAC Smart Fans.

Veuillez vous référer à la section FAQ de notre application pour plus de conseils. Pour toutes les autres questions, veuillez contacter nos spécialistes du support ventilateur dédiés. Les coordonnées peuvent être trouvées au début des instructions.

RÈGLES DE SÉCURITÉ

Pour des informations sur le fonctionnement, l'entretien et le dépannage, visitez http://waclighting.com/fan-support/

Pour réduire le risque de choc électrique, assurez-vous que l'électricité a été coupée au niveau du disjoncteur avant de commencer.

Tout le câblage doit être conforme au Code électrique national "ANSI/NFPA 70" et aux codes électriques locaux. L'installation électrique doit être effectuée par un électricien agréé.

Le ventilateur doit être monté avec un dégagement minimum de 2,1 m (7 pi) entre le bord de fuite des pales du ventilateur et le sol, et un minimum de 0,5 m (1,5 pi) entre le bord des pales du ventilateur et les murs environnants.

Ne placez jamais d'objets sur le chemin des pales du ventilateur. Pour éviter des blessures corporelles ou des dommages au ventilateur et à d'autres objets, soyez prudent lorsque vous travaillez autour ou nettoyez le ventilateur.

Pour éviter les chocs électriques ou les dommages au moteur ou à la finition, n'utilisez pas d'eau ou de produits chimiques pour nettoyer le ventilateur ou les pales du ventilateur. Un chiffon sec ou un chiffon légèrement humide conviendra pour la plupart des nettoyages.

Après avoir effectué les connexions électriques, les conducteurs épissés doivent être tournés vers le haut et soigneusement poussés dans la boîte de sortie. Les fils doivent être écartés, avec le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement d'un côté de la boîte de sortie, et le conducteur non mis à la terre de l'autre côté de la boîte de sortie.

Toutes les vis de réglage doivent être vérifiées et resserrées si nécessaire avant l'installation.

N'installez pas et n'utilisez pas votre ventilateur si des pièces sont endommagées ou manquantes. Ce produit est conçu pour être utilisé uniquement avec les pièces et/ou accessoires fournis désignés pour être utilisés avec ce produit par WAC. La substitution de pièces ou d'accessoires non désignés pour être utilisés avec ce produit par WAC pourrait entraîner des blessures corporelles ou des dommages matériels et annulera la garantie. Contactez un revendeur agréé ou le fabricant si des pièces sont endommagées ou manquantes.

Pour réduire le risque de choc électrique, ce ventilateur doit être installé et utilisé avec la commande murale fournie, ou contrôlé depuis l'application WAC.

N'utilisez pas d'outils électriques pour assembler ou installer votre ventilateur. L'utilisation d'outils électriques peut entraîner un assemblage incorrect qui peut provoquer du bruit ou des dommages au ventilateur, des blessures corporelles ou des dommages matériels.

Pour réduire le risque de blessures corporelles, ne pliez pas les bras des pales lors de l'installation des supports, de l'équilibrage des pales ou du nettoyage du ventilateur.

N'insérez pas d'objets étrangers entre les pales du ventilateur en rotation.

Ne faites pas fonctionner le ventilateur si les pales ne sont pas en place. Du bruit et des dommages au ventilateur peuvent survenir.

Cet appareil n'est pas destiné à être utilisé par de jeunes enfants sans surveillance.

Pour réduire le risque d'incendie, de choc électrique, de blessures corporelles ou de dommages au ventilateur ou à d'autres articles, la boîte de sortie et la structure de support doivent être solidement montées et capables de supporter de manière fiable un minimum de 15,9 kg (35 lb). Utilisez uniquement des boîtes de sortie homologuées UL/cUL et marquées "POUR SUPPORT DE VENTILATEUR". Utilisez uniquement les vis et rondelles fournies avec la boîte de sortie.

Avant d'assembler votre ventilateur, reportez-vous à la section "Effectuer les connexions électriques". Si vous estimez que vous n'avez pas suffisamment de connaissances ou d'expérience en câblage, faites installer votre ventilateur par un électricien agréé.

REMARQUE : Avant l'entretien ou le nettoyage du ventilateur, coupez l'alimentation au niveau du disjoncteur.

REMARQUE : Convient pour un emplacement humide selon les exigences de sécurité UL.

waclighting.com

Références

• Fabricant d'éclairage LED | Économe en énergie | WAC Lighting
• App Store - Apple
• Google Play
• L'expérience WAC Smart Fan | WAC Lighting
• Fabricant d'éclairage LED | Économe en énergie | WAC Lighting

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel du WAC ECLIPSE F-053L

Les langues disponibles
