Manuel du refroidisseur Raspberry Pi
Aperçu

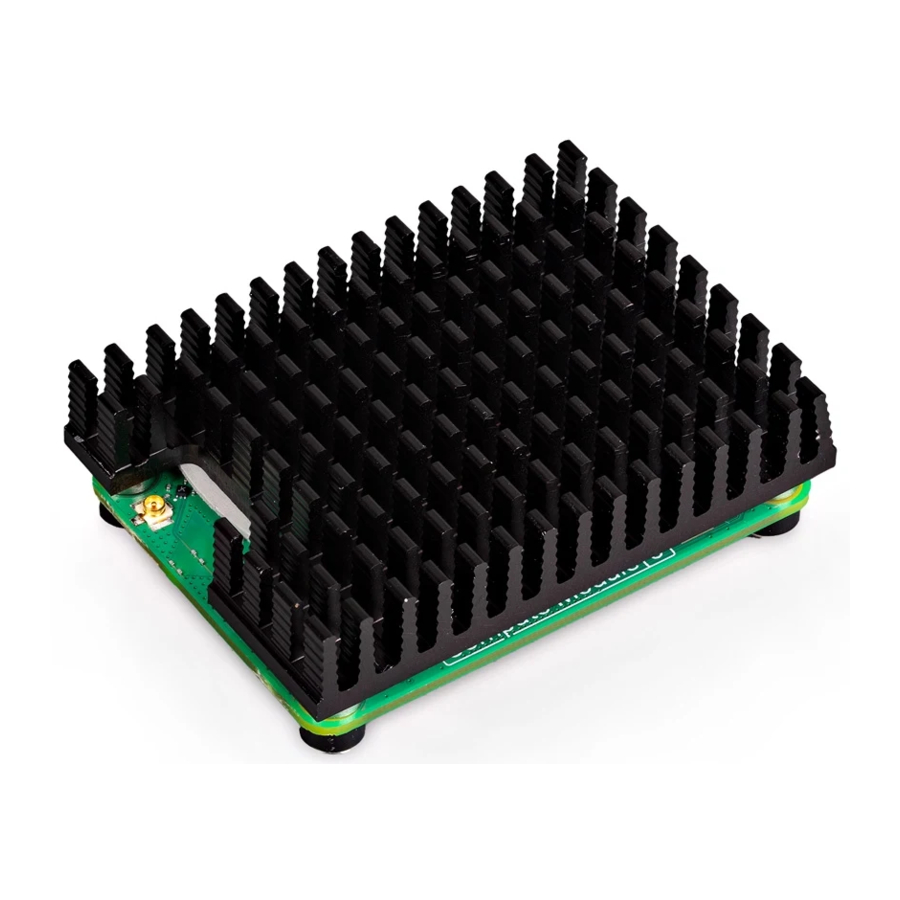

Le refroidisseur Raspberry Pi pour Raspberry Pi Compute Module 5 est un dissipateur thermique passif qui aide le Compute Module 5 à dissiper la chaleur, améliorant les performances du CPU et le protégeant des dommages mécaniques.
Le silicone thermoconducteur sur la face inférieure du refroidisseur le relie efficacement à la surface du CPU du Compute Module 5, du module sans fil et de la puce de gestion de l'alimentation pour une dissipation thermique optimale.
Spécifications
| Facteur de forme : | 56 56 mm × 41 mm × 12.7 mm |
| Matériau du produit : | Profilé en aluminium, silicone thermoconducteur |
| Durée de vie de la production : | Le refroidisseur Raspberry Pi pour Raspberry Pi Compute Module 5 restera en production au moins jusqu'en janvier 2036 |
| Conformité : | Pour une liste complète des approbations de produits locales et régionales, veuillez visiter pip.raspberrypi.com |
| Prix catalogue : | $5 |
Instructions d'assemblage
REMARQUE
Avant l'installation, veuillez retirer le papier protecteur blanc du silicone thermique.
- Installez le Compute Module 5 sur la carte IO du Compute Module 5 (ou une autre carte porteuse), si vous l'utilisez.
- Placez quatre rondelles en nylon M2.5 × H1.5 ou M2.5 × H3 (fournies) entre le Compute Module 5 et la carte IO, autour des quatre trous de montage.
- Comme indiqué dans le diagramme ci-dessous, placez le refroidisseur sur le Compute Module 5, alignez les trous de montage, insérez quatre vis M2.5 × 8 (fournies) par le dessous de la carte IO, et serrez.
Spécifications physiques
Remarque :
Toutes les dimensions sont en mm
Toutes les dimensions sont approximatives et à titre de référence uniquement. Les dimensions
indiquées ne doivent pas être utilisées pour la production
de données de production
Les dimensions sont sujettes aux tolérances des pièces et
de fabrication
Les dimensions peuvent être sujettes à modification
- Ce produit ne doit être utilisé qu'avec le Raspberry Pi Compute Module 5.
- Ce produit doit être utilisé dans un environnement bien ventilé, et si utilisé à l'intérieur d'un boîtier, le boîtier ne doit pas être recouvert.
- Assurez-vous que le refroidisseur métallique ne touche aucun composant électronique sur le Compute Module 5 ou tout accessoire, afin d'éviter tout risque de contact électrique indésirable et de court-circuit.
- Assurez-vous que les tampons thermiques sont présents et intacts avant utilisation. Si les tampons sont manquants ou endommagés, vous devrez les remplacer avant d'utiliser le refroidisseur.
- Assurez-vous que les vis sont intactes et qu'elles peuvent se visser solidement dans le refroidisseur avant utilisation. Cessez d'utiliser le refroidisseur et remplacez les vis si elles sont endommagées ou déformées, ou si elles ne se vissent pas solidement.
- Faites attention lors de l'utilisation du refroidisseur, car les pièces métalliques du produit peuvent devenir chaudes pendant le fonctionnement.
INSTRUCTIONS DE SÉCURITÉ
Pour éviter tout dysfonctionnement ou dommage à ce produit, veuillez respecter les consignes suivantes :
- Ne pas exposer à l'eau ou à l'humidité, ni placer sur une surface conductrice pendant le fonctionnement.
- Ne pas exposer à la chaleur d'une source quelconque ; le refroidisseur Raspberry Pi pour Raspberry Pi Compute Module 5 est conçu pour un fonctionnement fiable à des températures ambiantes normales.
Références
Télécharger le manuel
Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.
Télécharger Manuel du refroidisseur Raspberry Pi
