Manuel du Raspberry Pi Active Cooler SC1148

Vue d'ensemble

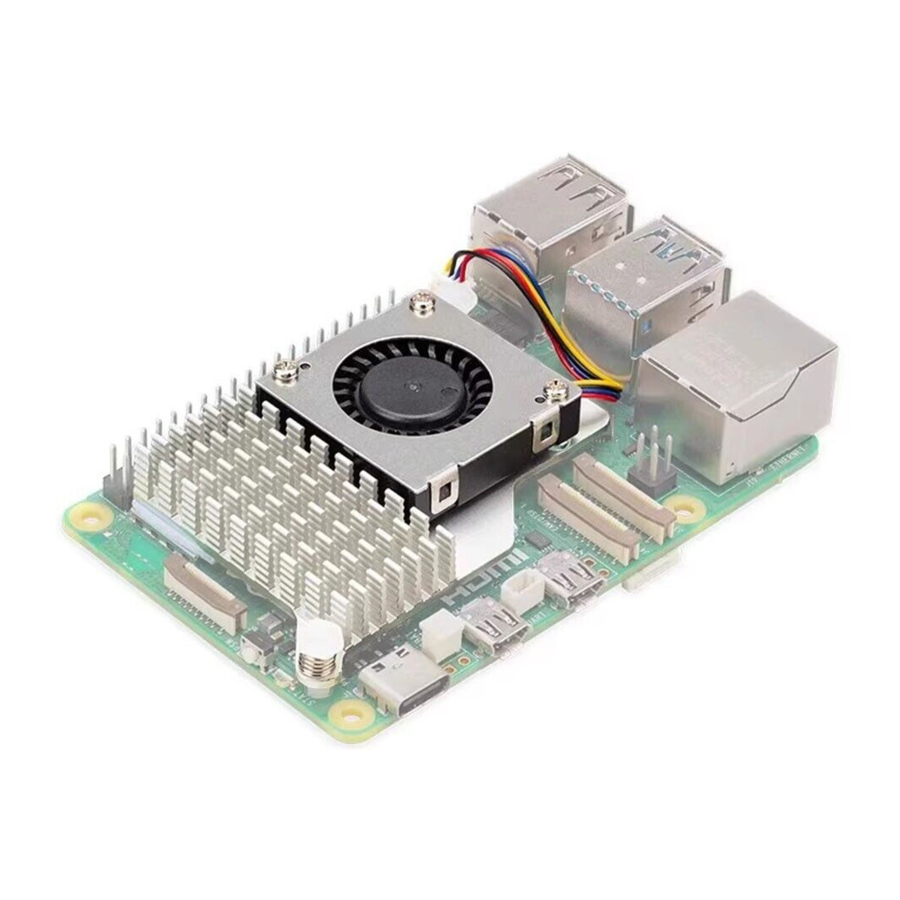

Le Raspberry Pi Active Cooler pour Raspberry Pi 5 est une solution de refroidissement dédiée, permanente et clipsable pour le Raspberry Pi 5. Il combine un dissipateur thermique en aluminium avec un ventilateur soufflant à température contrôlée pour maintenir votre Raspberry Pi 5 à une température de fonctionnement confortable, même sous de lourdes charges.

• Dissipateur thermique en aluminium anodisé monobloc
• Ventilateur soufflant à température contrôlée monté sur le dissipateur thermique, fixé par trois vis
• Broches à ressort pour le montage sur le Raspberry Pi 5
• Plaquettes thermiques pré-appliquées pour le transfert de chaleur

Spécification

Instructions d'assemblage

1. Déballez le Active Cooler préassemblé de sa boîte.
2. Retirez le papier protecteur des plaquettes thermiques situées sous le produit.
3. Assurez-vous que votre Raspberry Pi 5 est éteint. Positionnez soigneusement le Active Cooler dans l'espace correct sur le Raspberry Pi 5, en veillant à ne pas heurter les connecteurs. Veuillez vous référer au diagramme sur le devant de la boîte qui montre la position et l'orientation correctes du produit.
4. Alignez les deux broches poussoirs blanches avec les deux trous dédiés au dissipateur thermique.
5. Une fois correctement positionné, appuyez uniformément sur le dessus des deux broches poussoirs simultanément jusqu'à ce qu'elles s'enclenchent, indiquant qu'elles sont clipsées sur la carte.
6. Une fois le Active Cooler monté, connectez son câble de ventilateur au connecteur étiqueté 'FAN' sur le Raspberry Pi 5. Veillez à ce que le connecteur du câble soit dans le bon sens lors de l'insertion. Si vous ressentez une résistance, arrêtez immédiatement, retirez le connecteur du câble du ventilateur, et assurez-vous que celui-ci et le connecteur sur le Raspberry Pi 5 sont intacts avant de continuer. Assurez-vous que le connecteur sur le câble est complètement enfoncé sur le connecteur du Raspberry Pi 5.
7. Nous recommandons de ne pas retirer le Active Cooler une fois qu'il est fixé sur le Raspberry Pi 5. Le retrait du Active Cooler entraînera la dégradation des broches poussoirs et des plaquettes thermiques et est susceptible d'endommager le produit.
8. Assurez-vous que les broches poussoirs sont intactes et peuvent se clipser solidement sur la carte Raspberry Pi avant utilisation. Cessez d'utiliser le Active Cooler et remplacez les broches poussoirs si elles sont endommagées ou déformées, ou si elles ne se clipsent pas solidement.

Spécifications physiques

Remarque :
Toutes les dimensions sont en mm
Toutes les dimensions sont approximatives et à titre indicatif uniquement. Les dimensions indiquées ne doivent pas être utilisées pour produire des données de fabrication
Les dimensions sont soumises aux tolérances des pièces et de fabrication
Les dimensions peuvent être sujettes à modification

• Ce produit ne doit être utilisé qu'avec le Raspberry Pi 5.
• Ce produit ne doit être utilisé que dans un environnement bien ventilé, et s'il est utilisé avec un boîtier, le boîtier ne doit pas être recouvert.
• Assurez-vous que le dissipateur thermique métallique ne touche aucun composant électronique sur le Raspberry Pi 5 ou tout accessoire, afin d'éviter le risque de contact électrique indésirable et de court-circuit.
• Assurez-vous que les plaquettes thermiques sont présentes et intactes avant utilisation. Si les plaquettes sont manquantes ou endommagées, vous devrez les remplacer avant d'utiliser le Active Cooler.
• Assurez-vous que les broches poussoirs sont intactes et peuvent se clipser solidement sur la carte Raspberry Pi avant utilisation. Cessez d'utiliser le Active Cooler et remplacez les broches poussoirs si elles sont endommagées ou déformées, ou si elles ne se clipsent pas solidement.
• Soyez prudent lors de l'utilisation du Active Cooler, car les parties métalliques du produit peuvent devenir chaudes pendant le fonctionnement.
• Évitez de retirer le Active Cooler une fois qu'il est fixé sur le Raspberry Pi 5, car ce produit n'est pas conçu pour des retraits et remplacements répétés.

CONSIGNES DE SÉCURITÉ

Pour éviter tout dysfonctionnement ou dommage à ce produit, veuillez respecter les points suivants :

• Ne pas exposer à l'eau ou à l'humidité, ni placer sur une surface conductrice pendant le fonctionnement.
• Ne pas exposer à la chaleur provenant d'une source externe ; le Raspberry Pi Active Cooler pour Raspberry Pi 5 est conçu pour un fonctionnement fiable à des températures ambiantes normales.
• Prenez soin de manipuler le produit pour éviter tout dommage mécanique ou électrique au ventilateur et aux connecteurs.
• Évitez de toucher ou de manipuler le ventilateur lorsqu'il est sous tension.

Références

• Documents - Portail d'informations sur les produits - Raspberry Pi
