Manuel de l'Asus Xonar SE
Contenu de l'emballage
Ce package doit contenir les éléments suivants :
- Carte audio ASUS Xonar SE PCIE
- Support Low Profile x1
- Guide de démarrage rapide x1
Configuration système requise
Pour garantir une installation réussie de la carte audio Xonar SE, votre ordinateur doit satisfaire aux exigences suivantes :
- Un emplacement compatible PCIE 1.0 (ou supérieur) pour la carte audio
- Microsoft® Windows® 10/ 8.1 /7 SP1 (32/64bit)
- Processeur Intel® Pentium® 4 1.4 GHz ou AMD® Athlon 1400 ou plus rapide
- 1 Go (ou plus) de mémoire système DRAM
- 300 Mo d'espace disque disponible pour le package d'installation du pilote
- Casque de haute qualité ou enceintes analogiques amplifiées pour profiter du son ultra-haute fidélité de la carte
Installation du pilote
Après avoir installé la carte audio Xonar SE dans votre ordinateur, vous devez installer le pilote de périphérique qui permet à la carte audio Xonar SE de fonctionner avec le système d'exploitation Windows.
Assurez-vous d'avoir installé le pilote de la carte audio avant d'installer le pilote Xonar SE. Sinon, une erreur d'installation du pilote peut survenir.
Pour installer le pilote de périphérique :
- Après avoir installé la carte Xonar SE, allumez votre ordinateur. Windows® détecte automatiquement la carte audio et recherche les pilotes de périphérique. Lorsque vous êtes invité à installer les pilotes, cliquez sur Cancel (Annuler).
- Rendez-vous sur le site officiel d'ASUSwww.asus.com pour télécharger et installer le dernier pilote.
- Suivez les instructions à l'écran pour terminer l'installation.
Fonctionnalités
Enceintes 5.1 canaux
Enceintes numériques
Microphone / casque

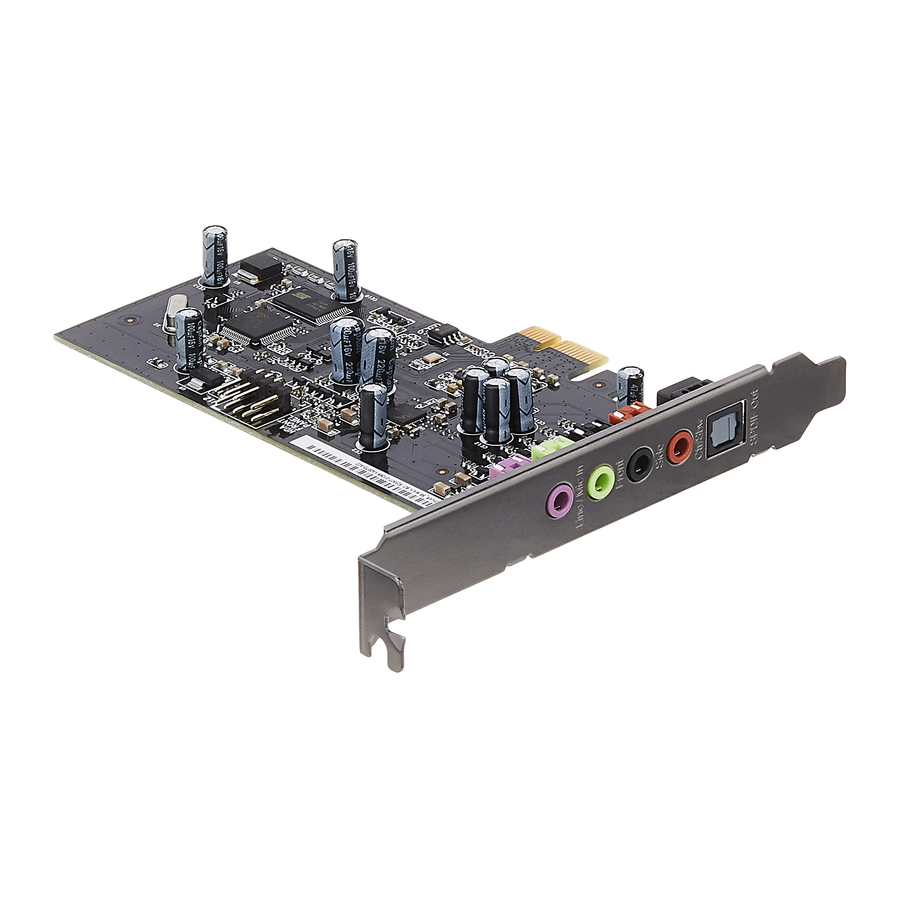

Caractéristiques matérielles
Vue de dessus
Vue latérale
| N° | Élément | N° | Élément |
| 1 | Port d'entrée microphone | 4 | Port de sortie Centre/Subwoofer |
| Port d'entrée ligne | |||
| 2 | Port de sortie casque/avant | 5 | Port de sortie S/PDIF |
| 3 | Port de sortie Surround latéral | 6 | Connecteur audio du panneau avant |
Connexion de systèmes d'enceintes numériques (Home Cinéma)
| N° | Élément | Description |
| 1 | Câble optique | Branchez le câble optique TOSLINK de votre décodeur dans le connecteur S/PDIF-Out. |
Connexion d'un casque stéréo
| N° | Élément | Description |
| 1 | Prise de sortie avant/casque | La prise de sortie avant dispose d'un amplificateur intégré de haute qualité pour alimenter les casques. Connectez votre casque stéréo directement à cette prise. |
Connexion d'un casque 5.1 canaux
| N° | Élément | Description |
| 1 | Port de sortie avant | Connectez la prise 3,5 mm du canal avant de votre casque 5.1 canaux à cette prise. |
| 2 | Port de sortie Surround latéral | Connectez la prise 3,5 mm du canal surround de votre casque 5.1 à cette prise. |
| 3 | Port de sortie Centre/Subwoofer | Connectez la prise 3,5 mm du canal Centre/Basse de votre casque 5.1 à cette prise. |
Options de connectivité
Connexion d'un amplificateur de puissance analogique
| N° | Élément | Description |
| 1 | Port de sortie avant | Se connecte aux ports d'entrée "avant gauche" et "avant droit" de l'amplificateur analogique avec le câble mini-jack vers RCA. |
| 2 | Port de sortie Surround latéral | Se connecte aux ports d'entrée "surround gauche" et "surround droit" de l'amplificateur analogique avec le câble mini-jack vers RCA. |
| 3 | Port de sortie Centre/Subwoofer | Se connecte aux ports d'entrée "Centre" et "subwoofer" de l'amplificateur analogique avec le câble mini-jack vers RCA. |
Connexion d'enceintes 2 canaux
| N° | Élément | Description |
| 1 | Prise de sortie avant/casque | Connectez la prise 3,5 mm de l'ensemble de 2 enceintes à cette prise de sortie avant. |
Connexion d'enceintes 4 canaux
| N° | Élément | Description |
| 1 | Port de sortie avant | Se connecte au port d'entrée avant des 4 enceintes avec le câble mini-jack. |
| 2 | Port de sortie Surround latéral | Se connecte au port d'entrée Surround des 4 enceintes avec le câble mini-jack. |
Connexion d'enceintes 5.1 canaux
| N° | Élément | Description |
| 1 | Port de sortie avant | Se connecte au port d'entrée avant des enceintes 5.1 avec le câble mini-jack. |
| 2 | Port de sortie Surround latéral | Se connecte au port d'entrée Surround des enceintes 5.1 avec le câble mini-jack. |
| 3 | Port de sortie Centre/Subwoofer | Se connecte au port d'entrée Centre/Subwoofer des enceintes 5.1 avec le câble mini-jack. |
Connexion d'un microphone
| N° | Élément | Description |
| 1 | Prise d'entrée microphone | Connectez la prise 3,5 mm du microphone à cette prise Mic-In pour la communication vocale, l'enregistrement ou le karaoké. |
| 2 | Prise casque | La prise de sortie avant dispose d'un amplificateur intégré de haute qualité pour alimenter les casques. Connectez votre casque stéréo directement à cette prise. |
Connexion de sources audio Line-In
| N° | Élément | Description |
| 1 | Prise d'entrée ligne | Connectez la prise 3,5 mm du lecteur CD/MP3 ou de toute autre source audio analogique de niveau ligne à cette prise Line-In pour l'enregistrement sonore (voir la section "Mixer" (Table de mixage) du guide du pilote). |
Informations de sécurité
- Avant d'installer l'appareil sur une carte mère, lisez attentivement tous les manuels fournis avec l'emballage.
- Pour éviter tout risque de choc électrique ou de court-circuit, coupez l'alimentation avant d'installer l'appareil sur une carte mère ou de connecter des câbles de signal à l'appareil.
- Si l'appareil est cassé, n'essayez pas de le réparer vous-même. Contactez un technicien de service qualifié ou votre revendeur.
- Avant d'utiliser le produit, assurez-vous que tous les câbles sont correctement connectés. Si vous détectez un dommage, contactez immédiatement votre revendeur.
- Pour éviter les courts-circuits, éloignez les trombones, les vis et les agrafes des connecteurs, des prises et des circuits.
- Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans un endroit où il pourrait être mouillé.
- Placez le produit sur une surface stable.
- Si vous rencontrez des problèmes techniques avec le produit, contactez un technicien de service qualifié ou votre revendeur.
Ce symbole de la poubelle barrée indique que le produit (équipement électrique et électronique) ne doit pas être jeté avec les déchets municipaux. Consultez les réglementations locales concernant l'élimination des produits électroniques.
Références
Télécharger le manuel
Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.
Télécharger Manuel de l'Asus Xonar SE
