Manuel du OnePlus 12

Sommaire

Consignes

Le but de ce document est uniquement de guider les techniciens OnePlus pour effectuer le service de maintenance des produits OnePlus. Le contenu doit être gardé confidentiel, n'être accessible qu'aux centres de service agréés OnePlus, et ne peut être fourni à des tiers sans autorisation. Veuillez suivre les réglementations et les directives pour le service de maintenance.

  1. Le centre de service peut être amené à installer le système de téléphone mobile embarqué dans la voiture si nécessaire. En cas de certaines pannes, le signal de radiofréquence du téléphone mobile peut affecter le système de gestion de l'alimentation de la voiture et le système de freinage antiblocage ABS (ANTI-SKID BRAKING SYSTEM). Si nécessaire, veuillez consulter le concessionnaire ou le fabricant automobile pour déterminer la performance anti-interférence du système électronique de la voiture vis-à-vis de l'énergie radiofréquence.
  2. Les téléphones mobiles ne peuvent pas être utilisés dans les lieux suivants : lieux présentant des risques d'explosion, tels que : stations-service, stations de distribution de gaz, zones de dynamitage, etc.
  3. Tout équipement émetteur-récepteur sans fil, y compris les téléphones portables, peut interférer avec les équipements médicaux protégés par des établissements industriels. Si nécessaire, veuillez communiquer avec le fabricant d'équipement médical, d'autres équipements électroniques peuvent également être perturbés.

  1. Les services de réparation et les calibrations doivent être effectués uniquement par du personnel qualifié.
  2. Assurez-vous que tous les composants, les vis de modules et les isolants sont correctement remontés après l'entretien et l'alignement.
  3. Les décharges électrostatiques sont la principale cause de dommages aux composants sensibles des produits électroniques. Les centres de service doivent fonctionner conformément aux exigences de OnePlus en matière de protection ESD. Assurez-vous que tous les travaux sont effectués sur un poste de travail ESD et qu'un bracelet ESD est porté.

Informations générales sur la réparation

  1. Assurez-vous que tous les travaux sont effectués sur un poste de travail ESD et qu'un bracelet ESD est porté avant de commencer la maintenance. Portez des gants ESD pour éviter les taches d'huile et les empreintes digitales.
  2. Utilisez des films protecteurs pour protéger l'écran, l'appareil photo et l'objectif de l'appareil photo afin d'éviter la poussière et les rayures.
  3. Utilisez un chiffon propre, une brosse ESD et de l'alcool (concentration supérieure à 95 %) pour le nettoyage de l'apparence. N'utilisez pas d'autres éléments (tels qu'une gomme) pour le nettoyage afin d'éviter de rayer la couche protectrice, ce qui pourrait entraîner une oxydation et une corrosion.
  4. Les pièces mécaniques soudées défectueuses (à l'exception du couvercle de blindage et des pièces du cadre de blindage) ne peuvent être que remplacées et ne sont pas réparables.
  5. Utilisez les accessoires fournis par OnePlus.
  6. Vérifiez les contacts ou les joints de soudure des appareils pouvant causer des pannes simples (par exemple, interfaces ou interrupteurs soudés). Soudez à nouveau si nécessaire (uniquement pour les centres de service où la soudure sans plomb est disponible) et nettoyez le flux restant après la soudure.
  7. Utilisez l'équipement fourni par OnePlus pour tester le téléphone (par exemple, lorsque la fonction de charge de l'appareil est anormale, utilisez l'adaptateur OnePlus d'origine pour effectuer le test afin de garantir l'exactitude des résultats du test).
  8. Remplissez le code de phénomène de panne et le code de raison de panne selon la situation réelle, et entrez précisément le code du matériau de remplacement dans le système CRM.
  9. Pour plus d'informations, veuillez consulter le système GKM.

Schéma de la structure du téléphone

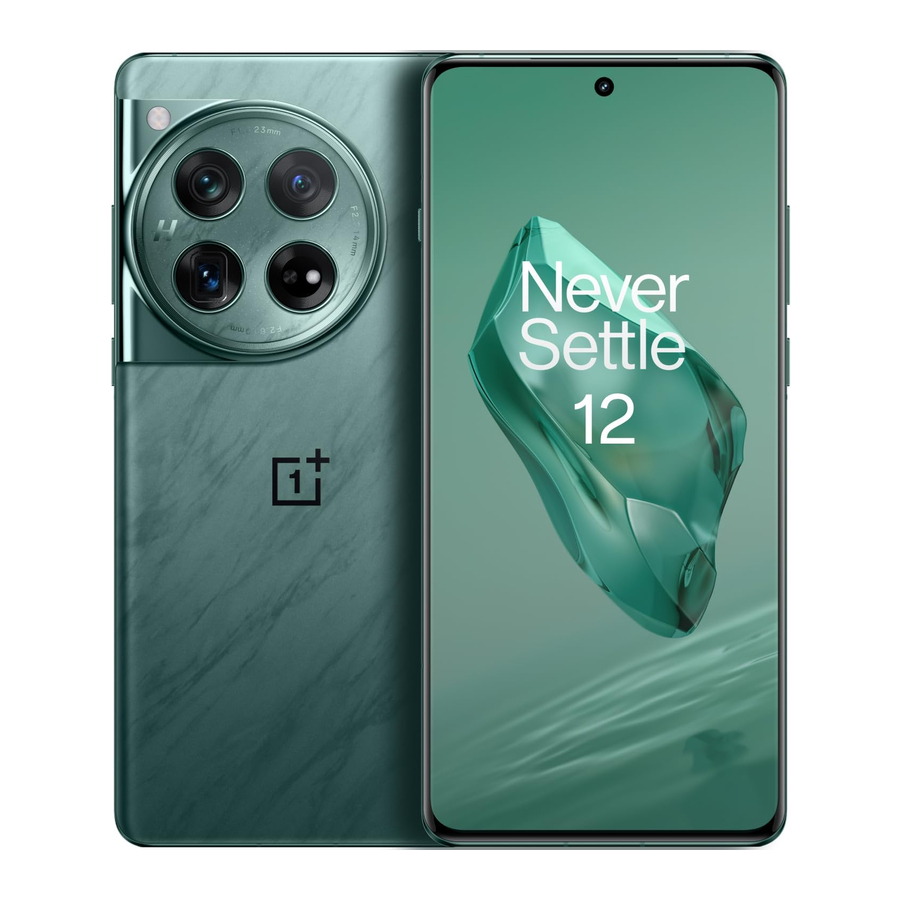

Apparence du produit

Comme illustré à la Figure 3-1-1
Apparence du produit

  1. Récepteur
  2. Haut-parleur
  3. Caméra avant
  4. Capteur d'empreintes digitales sous l'écran
  5. SIM
  6. Capteur de lumière ambiante/de proximité
  7. Touche de volume
  8. Touche d'alimentation
  9. Haut-parleur
  10. Microphone secondaire
  1. Lampe de poche
  2. Caméra arrière (En haut à gauche : caméra principale, En haut à droite : caméra grand-angle, En bas à gauche : téléobjectif)
  1. Capteur de température de couleur
  2. USB Type-C
  3. Télécommande infrarouge
  4. NFC
  5. Touche Silence/Vibration/Sonnerie
  6. Zone de chargement sans fil
  1. Microphone principal

Vue éclatée de la structure du téléphone

Comme illustré à la Figure 3-2-1
Vue éclatée de la structure du téléphone

Nomenclature de la vue éclatée

N° Nom du matériau Composants Image Qté Unité
1 Décoration de la caméra arrière 1 PCS
2 Cache batterie 1 PCS
3 Cache du flash 1 PCS
4 Vis
3 PCS
20 PCS
3 PCS
5 Support de la carte mère 1 PCS
6 Haut-parleur 1 PCS
7 Téléobjectif 1 PCS
8 Caméra principale 1 PCS
9 Caméra grand-angle 1 PCS
10 Carte principale 1 PCS
11 Caméra avant 1 PCS
12 Cache de la carte principale 1 PCS
13 Ensemble couvercle d'écran 1 PCS
14 Module d'empreintes digitales 1 PCS
15 SIM 1 PCS
16 Câble RF 1 PCS
1 PCS
17 Moteur 1 PCS
18 Carte secondaire 1 PCS
19 Carte L 1 PCS
20 Carte U 1 PCS
21 Batterie 1 PCS
22 Carte C 1 PCS
23 Support de la carte secondaire 1 PCS
24 Boîtier 1 PCS

Remarque:Ce tableau est utilisé uniquement pour la désignation des annotations et non pour la préparation des matériaux.

Étapes de démontage

Outils de démontage

Outils de démontage

Préparation

Le téléphone doit être éteint avant le démontage. Extinction du système : Appuyez sur la touche d'alimentation et la touche d'augmentation du volume, puis faites glisser pour éteindre. Extinction forcée : Appuyez longuement sur la touche de volume « + » et la touche d'alimentation pendant environ 8 secondes jusqu'à ce que l'écran s'éteigne.

Étapes de démontage

Étape Contenu Image clé Précautions
1 Préparation Préparez les outils pour le démontage
2 Retirez le tiroir de la carte SIM Avant le démontage, éteignez l'appareil. Retirez le tiroir de la carte SIM et vérifiez toute déformation ou rayure.
3 Retirez le capot de la batterie


Étapes de démontage de la machine

  1. Exigences de chauffage : Les paramètres de la plateforme à température constante doivent être de 80℃±5℃, chauffage pendant 5 minutes.
  2. Placez l'appareil dans le gabarit pour le démontage du capot de la batterie (exigences de paramètres machine : pression d'air de 0.5~0.6MPa), et appuyez sur le bouton start (démarrer) pour démonter automatiquement le capot de la batterie.
  3. Retirez le capot de la batterie, nettoyez les résidus sur le capot de la batterie et le support, et retirez le film protecteur à faible adhérence pour protéger le trou de la caméra arrière et le trou du flash du capot de la batterie.
  4. Nettoyez l'adhésif résiduel sur la surface BP du châssis central, la surface du support de la carte mère (comme indiqué dans le diagramme du modèle 3D de gauche), et la surface du PET et du support du haut-parleur droit.

Plan de démontage manuel :

  1. Exigences de chauffage : Les paramètres de la plateforme à température constante doivent être de 80℃±5℃, chauffage pendant 5 minutes
  2. Portez des gants antistatiques à la main gauche, et utilisez une ventouse à la main droite pour tirer le bas jusqu'à ce qu'un interstice soit créé (la ventouse est proche du bord inférieur).
  3. Ajustez la position de la ventouse, tirez successivement les positions centrale gauche et centrale droite, jusqu'à ce que le bas du capot de la batterie soit ouvert (si ce n'est pas ouvert en une seule fois, réchauffez-le), réajustez la position de la ventouse, tirez successivement les positions supérieure et centrale, et ouvrez entièrement le capot de la batterie.
  4. Le démontage du capot de la batterie n'autorise pas l'utilisation d'un bâton de démontage. Enfin, lorsque le capot de la batterie est séparé du châssis central, il est interdit de tirer vigoureusement le capot de la batterie
4 Retirez les vis Retirez les vis
5 Démontage du support de la carte mère Utilisez une pince à épiler pour couper et retirer délicatement la zone adhésive de la feuille de graphite par le bas (attention à ne pas toucher la batterie), et retirez le support de la carte mère de bas en haut
6 Retirez la batterie



  1. Désassemblez le BTB de la batterie sur la carte principale, et ouvrez le BTB de la carte C. Ouvrez complètement le bord du papier facile à déchirer sur le côté de la batterie, puis utilisez une petite seringue pour injecter environ 0,2ML d'alcool aux positions des poignées supérieure et inférieure. Inclinez le téléphone et maintenez-le debout pendant 5 à 10 secondes pour permettre à l'alcool de pénétrer entièrement sous l'autocollant, et l'autre côté du papier facile à déchirer doit également suivre les étapes ci-dessus.
  2. Après avoir laissé reposer, tenez la poignée et soulevez lentement la batterie (notez que vous devez essayer de tirer la batterie droit pour éviter une traction verticale, ce qui pourrait causer une déformation de la batterie). Lors de la traction vers l'arrière, retirez la batterie ainsi que le papier facile à déchirer du téléphone. Retirez lentement le papier de déchirement de la batterie et marquez l'étiquette de réparation à la position correspondante de la batterie.
  3. Après avoir retiré la batterie, il est nécessaire de vérifier si l'adhésif double face est endommagé, sale ou défectueux. Pour les produits défectueux, une note spéciale doit être faite indiquant "l'adhésif double face est endommagé". L'équipe de réparation doit remplacer l'adhésif arrière. Si tout est OK, fixez immédiatement le papier de protection de l'adhésif double face de la batterie.
7 Retirez la caméra arrière Démontez les trois BTB de la caméra arrière (téléobjectif, grand-angle et caméra principale) et retirez le module de la caméra arrière. Le bas de la caméra principale a un léger support adhésif, qui peut être légèrement soulevé sur le côté avant de retirer la caméra (ne tirez pas le FPC de la caméra).
8 Démontez la mousse du compartiment de la batterie Utilisez une pince à épiler pour retirer la mousse sur la droite et le bas du compartiment de la batterie
9 Retirez le boîtier Démontez le boîtier
10 Démontez la carte C et le support de la petite carte
  1. Démontez le câble RF noir
    Remarque :
    1. Soulevez le câble RF dans le coin supérieur droit du compartiment de la batterie,
    2. Puis soulevez la pince du câble,
    3. Puis soulevez la prise RF), le support de la petite carte, et le BTB de la carte C sur la carte mère, puis retirez la carte C
  2. Démontez la carte U sur la carte mère/BTB de la petite carte et retirez la carte U
11 Démontez le BTB du capteur d'empreintes digitales/de l'écran Retirez le BTB du capteur d'empreintes digitales/de l'écran
12 Démontez la carte L Démontez la carte L
13 Démontez la carte secondaire Démontez le câble RF blanc, déplacez-le vers la position de la petite carte, et retirez la carte secondaire
14 Démontez la caméra avant et la carte mère
  1. Détachez la feuille de graphite de la caméra avant et démontez le BTB de la caméra avant
  2. Utilisez un tournevis électrique pour retirer les vis préréglées de la carte mère, sortez la carte mère de bas en haut, faites attention à ne pas rayer le FPC de la caméra avant, et nettoyez le gel thermique conducteur à l'arrière de la carte mère et à la position correspondante du châssis central
  3. Écartez délicatement le côté de la caméra avec le bout des doigts, puis inclinez et retirez la caméra
15 Démontez le moteur Utilisez un levier métallique pour soulever et pousser le moteur hors de sa position de démontage
16 Démontez le récepteur Utilisez une pince à épiler pour soulever la position adhésive FPC du récepteur de sa position de démontage, utilisez le bout des doigts pour le retirer sur le côté, inclinez et retirez le récepteur, et retirez les résidus d'adhésif sur le récepteur et le châssis central
17 Démontez l'Alert Slider
  1. Utilisez une pince à épiler pour soulever délicatement la position de démontage de la flèche rouge sur le bouton à trois sections, puis utilisez une pince à épiler pour retirer la plaque de recouvrement à trois sections
  2. Utilisez une pince à épiler pour retirer le support à trois étages (généralement avec des billes d'acier, soyez prudent lors de la manipulation pour éviter que les billes d'acier ne roulent et ne soient perdues)
  3. Retirez la touche latérale à trois étages et retirez délicatement la bille d'acier

Étapes d'assemblage

Liste des matériaux à remplacer

Pendant le processus d'assemblage, les matériaux suivants doivent être remplacés.

N° Code du matériau Nom du matériau Spécification du matériau QTÉ Remarque
1 612717000116 Pièce d'accessoire Adhésif double face pour la structure du couvercle de batterie AA545 1 Retirer le couvercle de la batterie, les accessoires ci-dessus doivent être remplacés
2 612714000261 Pièce d'accessoire Support de caméra avant AA545 avec ruban adhésif double face ordinaire 1 Retirer la caméra avant, les accessoires ci-dessus doivent être remplacés
3 612720000083 Pièce d'accessoire Film de graphite avant AA545 1 Retirer la caméra avant, les accessoires ci-dessus doivent être remplacés

Étapes d'assemblage

Étape Contenu Image Précautions
1 Assembler le curseur d'alerte


  1. Installer le curseur d'alerte dans le châssis central, noter que l'aimant est en haut ; s'il est installé à l'envers, cela entraînera un problème de non-fonctionnement.
  2. Utiliser des pincettes pour placer délicatement la bille d'acier dans le trou central du support de la touche latérale.
  3. Placer lentement le curseur d'alerte assemblé dans le châssis central, noter que la flèche au-dessus des touches latérales est orientée vers le bas et que les billes d'acier ne sont pas désalignées.
  4. Utiliser des pincettes pour installer le curseur d'alerte, aligner d'abord le trou de positionnement supérieur, puis l'insérer dans la fente pour carte. Appuyer sur les côtés supérieur et inférieur pour le mettre en place.
  5. Utiliser des pincettes pour appuyer sur les deux côtés de l'extrémité inférieure de la plaque de recouvrement afin d'assurer une installation correcte.
2 Installer le bouton d'alimentation
  1. Insérer l'interrupteur FPC de la touche d'alimentation dans le trou central de la fente de la touche d'alimentation sur le capot supérieur.
  2. Lors de l'installation du support FPC du bouton d'alimentation, faire attention à la rainure orientée vers le corps.
  3. Coller le bouton d'alimentation avec de la mousse étanche.
3 Installer les touches de volume Installer les touches de volume et faire attention à la flèche indiquant que le côté avec le pilier est tourné vers l'intérieur, puis appuyer dessus.
4 Installer le récepteur/moteur/carte mère/caméra avant


  1. Installer le récepteur, le moteur et le gel de conduction ponctuelle.
  2. Installer la carte mère et ranger les câbles RF. Installer deux vis de fixation pour la carte mère.
  3. Installer la caméra avant, fixer l'adhésif double face pour maintenir la caméra frontale, et fixer une feuille de graphite sur la caméra frontale.
  4. Installer une caméra principale arrière et un téléobjectif.
  5. Installer le grand-angle arrière et coller le tissu conducteur de la carte mère sur le tissu conducteur du grand-angle ;
  6. Fixer la BTB avant et attacher le graphite avant.
Remarque :
  1. Vérifier si la mousse et le tissu conducteurs dans le châssis central sont intacts.
  2. Après la réinstallation de la carte mère, vérifier si le tissu conducteur de la caméra est intact.
  3. Vérifier si la mousse conductrice sur la plaque d'acier de serrage BTB grand-angle du support d'antenne est intacte.
5 Installer la carte secondaire Installer la carte secondaire et serrer le câble RF
6 Installer la carte U, la carte L, la petite carte, la carte C, le câble RF
  1. Installer la carte L et appliquer l'adhésif double face LCMBTB sur la petite carte ;
  2. Installer la carte U et la carte C ;
  3. Fixer la BTB ;
  4. Fixer le câble RF à l'extrémité de la petite carte et insérer le câble RF dans le chemin de câbles ;
  5. Installer le support de la petite carte
7 Installer le support du haut-parleur, fixer la mousse du câble RF, et fixer la mousse en bas et en haut du compartiment de la batterie
  1. Installer le support du haut-parleur et fixer les 8 vis ;
  2. Appliquer la mousse de fil RF ;
  3. Coller de la mousse au fond du compartiment de la batterie ;
  4. Coller de la mousse sur le dessus du compartiment de la batterie.
8 Installer la caméra arrière Installer la caméra arrière
9 Installer la batterie Coller l'autocollant facile à déchirer de la batterie, fixer la boucle BTB de la batterie et appuyer fermement ;
10 Installer la carte F et le support de la carte mère

  1. Installer la carte C
  2. Installer le support de la carte mère, l'insérer par le côté supérieur, le presser de haut en bas selon la position de la boucle, et utiliser la main pour lisser la feuille de graphite de haut en bas.
  3. Installer les 20 vis.
Remarque :
  1. Vérifier si le tissu conducteur de la caméra est intact.
  2. Vérifier si la mousse conductrice sur la plaque d'acier de serrage BTB grand-angle du support d'antenne est intacte.
  3. Si le démontage de la caméra est impliqué, vérifier si le tissu conducteur sur le châssis central est intact.
11 Fixer les accessoires du couvercle de la batterie Coller le ruban adhésif double face sur le couvercle de la batterie (61271700116) ;
12 Installer le couvercle de la batterie
  1. Installer le couvercle de la batterie
  2. Installer le support de carte et l'allumer pour inspection.
13 Mettre sous pression Utiliser un dispositif de maintien de pression universel pour maintenir la pression pendant 10 minutes.

Calibration

Accédez à l'interface de calibration : composez > *#899# > After Sale Devices Calibration (Calibration des appareils après-vente) > entrez le mot de passe 6776.

Calibration du capteur de couleur avant

Étapes
  1. Cliquez manuellement sur "Front Color Sensor Calibration" (Calibration du capteur de couleur avant)
  1. "Pass" (Réussite) signifie que la calibration est réussie
  1. Retournez manuellement et confirmez le résultat

Calibration du capteur de couleur arrière

Étapes
  1. Cliquez manuellement sur "Back Color Sensor Calibration" (Calibration du capteur de couleur arrière)
  1. "Pass" (Réussite) signifie que la calibration est réussie
  1. Retournez manuellement et confirmez le résultat

Calibration de la longueur d'onde du spectre arrière après-vente

Étapes
  1. Cliquez manuellement sur "After Sale back spectrum wavelength Calibration" (Calibration de la longueur d'onde du spectre arrière après-vente)
  1. "Pass" (Réussite) signifie que la calibration est réussie
  1. Retournez manuellement et confirmez le résultat

Calibration optique d'empreintes digitales

Étapes
  1. Cliquez sur "START" (Démarrer) pour lancer la calibration après être entré dans l'interface de calibration optique d'empreintes digitales
  1. Selon l'invite "please place the yellow rubber" (veuillez placer le caoutchouc jaune), placez le caoutchouc jaune sur la zone du capteur d'empreintes digitales (la rainure vers le bas), et cliquez sur "NEXT" (Suivant) jusqu'à ce qu'il invite " please place the black rubber" (veuillez placer le caoutchouc noir).
  1. Selon l'invite "please place the black rubber" (veuillez placer le caoutchouc noir), placez le caoutchouc noir sur la zone du capteur d'empreintes digitales (la rainure vers le bas), cliquez sur "NEXT" (Suivant) jusqu'à ce que l'invite "please place the yellow stripe rubber" (veuillez placer le caoutchouc à rayures jaunes) vous demande de retirer le caoutchouc noir ;
Étapes
  1. Selon l'invite "Please place the yellow- striped rubber" (Veuillez placer le caoutchouc à rayures jaunes), placez le caoutchouc à rayures jaunes (rayures vers le bas) dans la zone du capteur, cliquez sur "NEXT" (Suivant) ;
  1. Remarque : La direction des rayures du caoutchouc à rayures jaunes doit suivre le côté long du téléphone
  1. Utilisez le nouvel outil de calibration d'empreintes digitales

Calibration de la triple caméra après-vente pour l'efficacité

Scénario de calibration
L'appareil affichera "All Engineer Camera to take picture and record video" (Toutes les caméras d'ingénierie pour prendre des photos et enregistrer des vidéos) pour autoriser. Tous les téléphones mobiles qui ont été démontés et réparés doivent être calibrés avant de pouvoir être retournés à l'utilisateur.

Outil de calibration
Tableau de calibration après-vente,
Comme illustré à la Figure 6.4.2-1 :

Figure 6.3.2-1

Méthode de calibration
Après être entré dans l'interface de calibration, la première étape consiste à sélectionner "After-sales three-camera calibration" (Calibration après-vente des trois caméras), aligner le cadre jaune avec le bord de la grille noire et blanche sur le tableau, et puis cliquer pour prendre une photo. Le téléphone mobile entrera dans l'interface de calcul. N'effectuez aucune opération pendant le calcul jusqu'à ce que la calibration affiche "Pass" (Réussite) ; puis sélectionnez "After-sales three-camera calibration (105cm)" (Calibration après-vente des trois caméras (105cm)) pour calibrer de la même manière jusqu'à ce que la calibration affiche "Pass" (Réussite). Si "failed" (Échec) est affiché en permanence, vous devez réinstaller ou remplacer le matériel pour le dépannage.

Éléments de calibration Étapes d'opération Interface de calibration Résultat de la calibration
Calibration de la triple caméra après-vente pour l'efficacité (caméra principale + grand angle)
  1. Alignez le cadre de calibration avec le tableau, et puis cliquez sur le bouton "0 CAPTURE" (0 CAPTURER) pour calibrer ;
  2. Après un court calcul par le système, le mot "Pass" (Réussite) apparaît, indiquant que la calibration est réussie.
Calibration de la triple caméra après-vente pour l'efficacité (105cm) (caméra principale + téléobjectif)
  1. Éloignez-vous un peu, alignez le cadre de calibration avec le tableau, et puis cliquez sur le bouton "0 CAPTURE" (0 CAPTURER) pour calibrer ;
  2. Après un court calcul par le système, le mot "Pass" (Réussite) apparaît, indiquant que la calibration est réussie.

OIS-Still

Éléments de calibration Étapes d'opération Interface de calibration Résultat de la calibration
OIS-Still
  1. Posez le téléphone à plat sur la table ;
  2. Accédez à l'interface de calibration "OIS-Still" ;
  3. Cliquez sur le bouton de calibration "OIS-Still" ;
  4. Attendez le résultat de la calibration jusqu'à ce qu'il affiche "Test succeeded" (Test réussi)
Le troisième capteur arrière OIS-Still
  1. Posez le téléphone à plat sur la table ;
  2. Accédez à l'interface de calibration " The third rear camera OIS-Still" (Le troisième capteur arrière OIS-Still) ;
  3. Cliquez sur le bouton de calibration "OIS-Still" ;
  4. Attendez le résultat de la calibration jusqu'à ce qu'il affiche "Test succeeded" (Test réussi)

Calibration de l'amplificateur de puissance intelligent

Éléments de calibration Étapes d'opération Interface de calibration Résultat de la calibration
Calibration de l'amplificateur de puissance intelligent
  1. Sélectionnez "Smart power amplifier calibration" (Calibration de l'amplificateur de puissance intelligent) pour accéder à l'interface de calibration ;
  2. Cliquez sur le bouton "Calibrate" (Calibrer) et attendez le résultat de la calibration.

Calibration du vibreur

Éléments de calibration Étapes d'opération Interface de calibration Résultat de la calibration
Calibration du vibreur
  1. Sélectionnez " Vibrator Calibrate " (Calibration du vibreur) pour accéder à l'interface de calibration ;
  2. Cliquez sur le bouton "Start" (Démarrer) et attendez le résultat de la calibration.

Calibration de l'effet Hall à trois états

Éléments de calibration Étapes d'opération Interface de calibration Résultat de la calibration
Calibration de l'effet Hall à trois états
  1. Sélectionnez " Tri State Hall Calibration " (Calibration de l'effet Hall à trois états) pour accéder à l'interface de calibration ;
  2. Cliquez sur le bouton "Start" (Démarrer), puis basculez le bouton de sourdine sur le côté droit du téléphone jusqu'à ce que la calibration soit réussie.
    Veillez à vous tenir à l'écart de toute interférence de champ magnétique pendant le processus de calibration, comme les aimants, etc.

À ce stade, le processus de calibration est terminé. Une fois le processus de calibration terminé, le téléphone doit être redémarré pour que la calibration prenne effet ! Passez aux tests fonctionnels après le redémarrage.

Test des fonctions

Chemin du test

Interface de numérotation>Saisir*#899#>>Lancer le test automatique. La boîte de dialogue "Confirm" (Confirmer) apparaîtra une fois le test terminé. S'il n'y a pas de problème, choisir "Pass" (Réussite), sinon choisir "Fail" (Échec).

Exigences de test

Nº Éléments de test Exigences de test
1 Test de l'écran LCD Observer successivement les interfaces rouge, vert, bleu, blanc, noir, gris, niveaux de gris et couleur ; S'il n'y a pas de points noirs, points lumineux ou autres anomalies, la fonction est bonne ;
2 Test de vibration Approcher l'oreille pour vérifier la vibration du moteur pendant 3 secondes.
Si le moteur vibre normalement (sans bruits ni faibles vibrations), la fonction est bonne ;
3 Test automatique de l'écran tactile Si l'interface affiche "PASS" (Réussite) et passe au test suivant, la fonction est bonne ;
4 Aperçu de la caméra frontale Aligner la caméra avec une surface blanche et une surface noire. S'il n'y a pas de point noir, de ligne noire ou d'écran flou sur l'écran après l'alignement avec la surface blanche, et s'il n'y a pas de point lumineux sur l'écran après l'alignement avec la surface noire, la caméra est bonne ;
5 Aperçu de la caméra arrière Aligner la caméra arrière avec une surface blanche, une surface noire et une surface avec du texte. S'il n'y a pas de point noir, de ligne noire ou d'écran flou sur l'écran après l'alignement avec la surface blanche, il n'y a pas de point lumineux sur l'écran après l'alignement avec la surface noire, de point blanc ou d'écran flou, la caméra est bonne ;
6 Aperçu de la deuxième caméra arrière Aligner la deuxième caméra arrière avec une surface blanche, une surface noire et une surface avec du texte. S'il n'y a pas de point noir, de ligne noire ou d'écran flou sur l'écran après l'alignement avec la surface blanche, il n'y a pas de point lumineux sur l'écran après l'alignement avec la surface noire, de point blanc ou d'écran flou, la caméra est bonne ;
7 Aperçu de la troisième caméra arrière Aligner la troisième caméra arrière avec une surface blanche, une surface noire et une surface avec du texte. S'il n'y a pas de point noir, de ligne noire ou d'écran flou sur l'écran après l'alignement avec la surface blanche, il n'y a pas de point lumineux sur l'écran après l'alignement avec la surface noire, de point blanc ou d'écran flou, la caméra est bonne ;
8 Test d'écho Test du MIC principal : Souffler de l'air dans le trou du micro situé au bas du téléphone. Si le récepteur (écouteur) émet un son, la fonction du MIC principal est bonne ;
Test du MIC secondaire : Souffler de l'air dans le trou du micro secondaire situé sur le dessus du téléphone. Si le haut-parleur émet un son, la fonction du MIC principal est bonne ;
9 Test de la lampe de poche Ouvrir la lampe de poche. Si elle peut être ouverte normalement avec des déviations de couleur, la fonction est bonne ;
10 Chargeur Super Vooc Utiliser l'adaptateur et le câble USB OnePlus d'origine pour charger. Si l'interface affiche "PASS" (Réussite) et passe au test suivant, la fonction est bonne ;
11 Test de branchement/débranchement du casque Accéder à l'interface de test du casque, si le casque est reconnu comme branché, c'est un bon produit
12 Autotest et étalonnage du capteur Lorsque le téléphone entre dans l'interface d'auto-étalonnage du capteur, le téléphone doit être placé à plat sur le bureau. Cliquer ensuite sur le premier élément d'étalonnage. Une fois le test réussi, il passera automatiquement à l'élément de test suivant ;
13 Gyroscope Prendre le téléphone mobile pour dessiner le graphique en forme de "8". Si l'interface affiche "PASS" (Réussite) et passe au test suivant, la fonction est bonne ;
14 MSensor Secouer le téléphone de gauche à droite. Si l'interface affiche "PASS" (Réussite) et passe au test suivant, la fonction est bonne ;
15 Test de proximité Utiliser la paume de la main pour couvrir le trou du capteur de lumière, et l'écran passera du noir au vert. Si l'interface affiche "PASS" (Réussite) et passe au test suivant, la fonction est bonne ;
16 Test des boutons Appuyer sur la touche d'alimentation et les touches de volume une par une. Si les touches peuvent être enfoncées normalement et que l'interface passe au test suivant, la fonction est bonne ;
17 Test automatique d'empreinte digitale Si l'interface affiche "PASS" (Réussite) et passe au test suivant, la fonction est bonne ;
18 Test média Cliquer sur le "20-4K(-3db)signal" (signal 20-4K(-3db)) pour tester le son de la fonction média pendant 5 secondes. S'il n'y a pas de silence, de son faible, de bruits et de son haché, que l'interface affiche "PASS" (Réussite) et passe au test suivant, la fonction est bonne ;
19 Test d'appel Si le téléphone a été équipé d'une carte SIM de l'opérateur, composer le numéro de téléphone de l'opérateur correspondant. Si aucune carte n'est installée, appeler le 112 pour tester (il est recommandé d'appeler l'opérateur). Si l'appel peut être effectué normalement et que le récepteur est sans bruits ni sons faibles, la fonction est bonne ;
20 Test NFC Connecter le lecteur de carte NFC à l'ordinateur. Une fois que le téléphone a automatiquement sélectionné la simulation SIM1 (5 secondes), approcher la zone de la caméra arrière du téléphone du lecteur de carte NFC, et le voyant lumineux du lecteur de carte passera du rouge au vert avec un bip sonore.

Après que les 20 éléments ci-dessus aient été testés, ils mèneront à l'interface des résultats de test. Si le test "PASS" (Réussite), le projet affichera "√" ; Si le test "FAIL" (Échec), le projet affichera "×" comme indiqué ci-dessous.
Exigences de test
Figure 7-2-1

  1. Faire attention au remplacement obligatoire des matériaux pendant le processus de démontage et de remontage.
  2. Pour éviter les points blancs et les peluches sur la lentille, veuillez donner la priorité à la protection de la caméra et de son couvercle décoratif après le démontage.

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel du OnePlus 12

Les langues disponibles

Manuels Connexes pour OnePlus 12

Table des Matières
