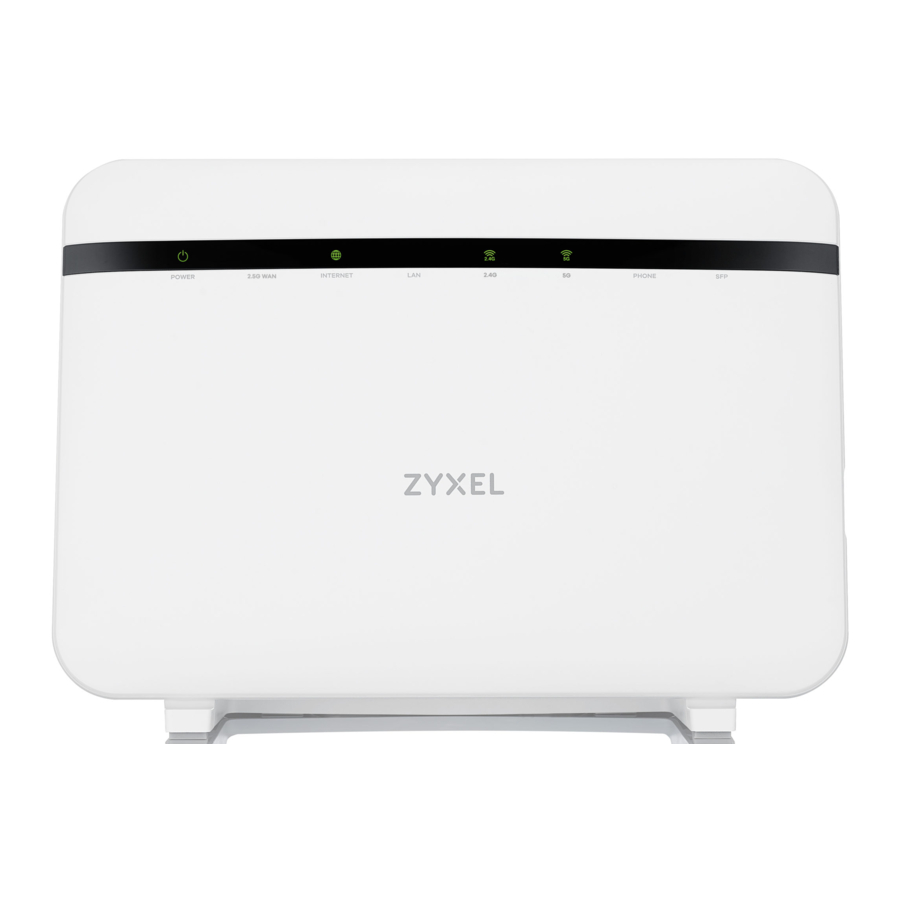

Manuel Zyxel EX5601

Accéder au configurateur web du gestionnaire Hyperhub

Pour accéder au gestionnaire Hyperhub,

1. Assurez-vous que votre Hyperhub est correctement connecté. Connectez votre ordinateur au port LAN de l'Hyperhub à l'aide d'un câble Ethernet, ou au WiFi. Reportez-vous au guide de démarrage rapide pour les instructions de configuration.
2. Lancez votre navigateur web et accédez à https://192.168.1.1/.
3. Sur l'écran de connexion, entrez le nom d'utilisateur par défaut admin et le mot de passe par défaut (au dos de la carte d'informations WiFi ou de l'étiquette de l'appareil), puis cliquez sur Login (Connexion).

   Remarque : lors de la première connexion, il vous sera demandé de modifier le mot de passe. Ceci est facultatif.
4. Cliquez sur l'icône de menu et sur Connection Status (État de la connexion) pour accéder au tableau de bord d'état.

Modifier le nom WiFi (SSID) et le mot de passe

Après vous être connecté au gestionnaire Hyperhub (reportez-vous à la Section Accéder au configurateur web du gestionnaire Hyperhub), cliquez sur l'icône de menu et sur la page Network Setting (Paramètres réseau) → Wireless (Sans fil) → General (Général).

Pour modifier le nom WiFi, modifiez le champ Wireless Network Name (Nom du réseau sans fil). Appuyez sur Apply (Appliquer) en bas de la page pour appliquer la modification.

Pour modifier le mot de passe WiFi, accédez à Security Level (Niveau de sécurité) sur la page General (Général). Décochez Generate password automatically (Générer le mot de passe automatiquement) et entrez le mot de passe souhaité dans le champ Password (Mot de passe). Appuyez sur Apply (Appliquer) en bas de la page pour appliquer la modification.

Activer le WiFi invité

Après vous être connecté au gestionnaire Hyperhub (reportez-vous à la Section Accéder au configurateur web du gestionnaire Hyperhub), cliquez sur l'icône de menu et sur Connection Status (État de la connexion) pour accéder au tableau de bord d'état.

Sous Guest WiFi Settings (Paramètres du WiFi invité), activez les WiFi invités 2,4G et 5G.

Pour modifier les détails du WiFi invité, accédez à la page Network Setting (Paramètres réseau) → Wireless (Sans fil) → Guest/More AP (Invité/Plus de points d'accès).

Appuyez sur le bouton de modification sur le premier WiFi invité.

Modifiez le champ Wireless Network Name (Nom du réseau sans fil). Appuyez sur OK (Valider) en bas de la page pour appliquer la modification.

Pour modifier le mot de passe du WiFi invité, accédez à Security Level (Niveau de sécurité).

Décochez Generate password automatically (Générer le mot de passe automatiquement) et entrez le mot de passe souhaité dans le champ Password (Mot de passe). Appuyez sur OK (Valider) en bas de la page pour appliquer la modification.

Modifier le canal WiFi

Après vous être connecté au gestionnaire Hyperhub (reportez-vous à la Section Accéder au configurateur web du gestionnaire Hyperhub), cliquez sur l'icône de menu et accédez à la page Network Setting (Paramètres réseau) → Wireless (Sans fil) → General (Général).

Pour modifier le canal WiFi, sélectionnez le canal souhaité dans le menu déroulant Channel (Canal). Appuyez sur Apply (Appliquer) en bas de la page pour appliquer la modification.

Connecter un appareil avec WPS

Votre routeur Hyperhub prend en charge la connexion via WPS. Il existe deux méthodes pour connecter un appareil avec WPS :

1. Il y a un bouton WPS dédié sur le côté gauche de votre routeur Hyperhub, sous le bouton marche/arrêt Wi-Fi. Pour vous connecter, appuyez sur le bouton WPS du routeur Hyperhub, puis appuyez sur le bouton WPS de l'appareil que vous souhaitez connecter dans les 120 secondes.

2. Alternativement, après vous être connecté au gestionnaire Hyperhub (reportez-vous à la Section Accéder au configurateur web du gestionnaire Hyperhub), cliquez sur l'icône de menu et accédez à la page Network Setting (Paramètres réseau) →Wireless (Sans fil) →W PS (WPS). Pour vous connecter, appuyez sur le bouton WPS de la page, puis appuyez sur le bouton WPS de l'appareil que vous souhaitez connecter dans les 120 secondes.


Modifier le DNS

Après vous être connecté au gestionnaire Hyperhub (reportez-vous à la Section Accéder au configurateur web du gestionnaire Hyperhub), cliquez sur l'icône de menu et accédez à la page Network Setting (Paramètres réseau) → Broadband (Bande passante).

Ensuite, appuyez sur le bouton de modification .

Dans le champ DNS Server (Serveur DNS), sélectionnez Use Following Static DNS Address (Utiliser l'adresse DNS statique suivante) et entrez l'adresse IP du serveur DNS.

Appuyez sur Apply (Appliquer) en bas de la page pour appliquer les modifications.

UPnP

Après vous être connecté au gestionnaire Hyperhub (reportez-vous à la Section Accéder au configurateur web du gestionnaire Hyperhub), cliquez sur l'icône de menu et accédez à la page Network Setting (Paramètres réseau) → Home Networking (Réseau domestique) →UPnP (UPnP). Basculez l'interrupteur UPnP pour activer / désactiver l'UPnP.

Appuyez sur Apply (Appliquer) en bas de la page pour appliquer les modifications.

Contrôle parental et filtrage URL

Votre routeur Hyperhub prend en charge la limitation de l'accès des appareils à Internet pendant des jours et des heures spécifiques, et la limitation de l'accès des appareils à des sites web spécifiques.

Pour limiter les jours et les heures auxquels un appareil peut accéder à Internet, après vous être connecté au gestionnaire Hyperhub (reportez-vous à la Section Accéder au configurateur web du gestionnaire Hyperhub), cliquez sur l'icône de menu et accédez à la page Security (Sécurité) → Parental Control (Contrôle parental).

Activez l'interrupteur du Contrôle parental, et appuyez sur Add more Profile (Ajouter un profil).

Modifier le mot de passe admin

Après vous être connecté au gestionnaire Hyperhub (reportez-vous à la Section Accéder au configurateur web du gestionnaire Hyperhub), cliquez sur l'icône de menu et accédez à la page Maintenance (Maintenance) → User Account (Compte utilisateur).

Appuyez sur le bouton de modification sur la première ligne.

Ensuite, saisissez les informations dans les champs indiqués ci-dessous :

Appuyez sur OK (Valider) pour appliquer les modifications.

Redémarrage / Réinitialisation d'usine

Pour redémarrer votre routeur Hyperhub, après vous être connecté au gestionnaire Hyperhub (reportez-vous à la Section Accéder au configurateur web du gestionnaire Hyperhub), cliquez sur l'icône de menu et appuyez sur Restart (Redémarrer) dans la barre latérale droite. Ensuite, cliquez sur OK (Valider) pour confirmer.

Pour redémarrer à distance votre répéteur de maillage Minihub, après vous être connecté au gestionnaire Hyperhub (reportez-vous à la Section Accéder au configurateur web du gestionnaire Hyperhub), cliquez sur l'icône de menu et accédez à la page Maintenance (Maintenance) → Reboot (Redémarrage). Appuyez sur Mesh Reboot (Redémarrage du maillage) pour lancer le processus.

Nous recommandons d'utiliser la réinitialisation d'usine en dernier recours ou selon les instructions de notre agent du service client, car une utilisation fréquente raccourcirait la durée de vie utile du routeur Hyperhub. La réinitialisation d'usine supprimera toutes les options que vous avez configurées sur le routeur.

Il existe deux méthodes de réinitialisation d'usine :

1. Réinitialiser le routeur Hyperhub tout en conservant les détails WiFi, y compris les paramètres pour le répéteur de maillage Minihub.
2. Réinitialiser tous les paramètres du routeur Hyperhub.

Après vous être connecté au gestionnaire Hyperhub (reportez-vous à la Section Accéder au configurateur web du gestionnaire Hyperhub), cliquez sur l'icône de menu et accédez à la page Maintenance (Maintenance) → Backup/Restore (Sauvegarde/Restauration).

En bas de la page, sélectionnez le type de réinitialisation dont vous avez besoin, puis appuyez sur OK (Valider) pour confirmer.

Configuration du stockage USB

Votre routeur Hyperhub prend en charge le partage de périphériques de stockage USB sur le réseau domestique via le protocole SMB ou DLNA.

Après vous être connecté au gestionnaire Hyperhub (reportez-vous à la Section Accéder au configurateur web du gestionnaire Hyperhub), cliquez sur l'icône de menu et accédez à la page Network Setting (Paramètres réseau) → USB Service (Service USB).

Vous y verrez les pages File Sharing (Partage de fichiers) (via SMB) et Media Server (Serveur multimédia) (via DLNA).

Pour partager le stockage USB sur le réseau, après avoir branché votre périphérique de stockage USB sur le port USB, activez File Sharing Services (Services de partage de fichiers). Ensuite, appuyez sur Add New Share (Ajouter un nouveau partage).

Sélectionnez le volume de stockage dans la liste Volume (Volume), et dans Share Path (Chemin de partage), cliquez sur Browse (Parcourir) pour sélectionner un sous-dossier à partager (par défaut, c'est tout le volume qui est partagé). Entrez une description et sélectionnez Public (Public) (aucune authentification supplémentaire requise) ou Security (Sécurité) (nécessite la saisie du nom d'utilisateur et du mot de passe lors de l'accès) dans la liste Access Level (Niveau d'accès). Cliquez sur OK (Valider) pour confirmer, puis sur Apply (Appliquer) pour confirmer les modifications.

Pour partager des vidéos, de la musique et des photos depuis le stockage USB, activez Media Server (Serveur multimédia) et cliquez sur Browse (Parcourir) pour sélectionner le dossier à partager. Appuyez sur Apply (Appliquer) pour confirmer.

Redirection de port

Après vous être connecté au gestionnaire Hyperhub (reportez-vous à la Section Accéder au configurateur web du gestionnaire Hyperhub), cliquez sur l'icône de menu et accédez à la page Network Setting (Paramètres réseau) → NAT (NAT) → Port Forwarding (Redirection de port).

Appuyez sur Add New Rule (Ajouter une nouvelle règle) pour configurer la redirection de port.

Sur la page, entrez le nom de la règle dans le champ Service Name (Nom du service), le port ou la plage de ports préférée à rediriger ou traduire, et le protocole (TCP ou UDP ou les deux). Appuyez sur OK (Valider) pour confirmer la configuration.

Remarque : Le port TCP 7547 est réservé à l'usage du système.

DMZ

Vous pouvez placer vos serveurs publics dans la DMZ pour fournir un service à la fois côté WAN et LAN. La DMZ (DeMilitarized Zone) est un réseau entre le WAN et le LAN qui est accessible aux appareils des deux côtés avec une protection pare-feu.

Pour utiliser cette fonctionnalité, vous devez d'abord attribuer un hôte DMZ. Après vous être connecté au gestionnaire Hyperhub (reportez-vous à la Section Accéder au configurateur web du gestionnaire Hyperhub), cliquez sur l'icône de menu et accédez à la page Network Setting (Paramètres réseau) → NAT (NAT) → DMZ (DMZ). Entrez l'adresse IPv4 du serveur qui recevra les paquets des ports non spécifiés dans la page Port Forwarding (Redirection de port) (reportez-vous à la Section Redirection de port). Ensuite, appuyez sur Apply (Appliquer) pour activer.

Pour désactiver la DMZ, supprimez l'adresse IPv4 et appuyez sur Apply (Appliquer).

Remarque : Placer des périphériques LAN dans la DMZ peut présenter un risque de cybersécurité si l'adresse IPv4 est mal configurée. Veuillez procéder avec prudence.

Configuration d'une adresse IP statique pour la liaison client DHCP

Vous pouvez spécifier des adresses IPv4 fixes sur votre réseau pour des appareils spécifiques.

Après vous être connecté au gestionnaire Hyperhub (reportez-vous à la Section Accéder au configurateur web du gestionnaire Hyperhub), cliquez sur l'icône de menu et accédez à la page Network Setting (Paramètres réseau) → NAT (NAT) → Port Forwarding (Redirection de port). Appuyez sur Static DHCP Configuration (Configuration DHCP statique).

Sur la page suivante, activez Active (Actif) et soit :

1. Sélectionnez le périphérique connecté via LAN ou Wi-Fi dans le menu Select Device Info (Sélectionner les informations du périphérique) ; ou
2. Entrez manuellement l'adresse MAC du périphérique

Ensuite, entrez l'adresse IPv4 souhaitée pour le périphérique. Appuyez sur OK (Valider) pour confirmer.

DNS dynamique

Après vous être connecté au gestionnaire Hyperhub (reportez-vous à la Section Accéder au configurateur web du gestionnaire Hyperhub), cliquez sur l'icône de menu et accédez à la page Network Setting (Paramètres réseau) →DNS (DNS) →Dynamic DNS (DNS dynamique).

Sélectionnez l'un des fournisseurs de services Dynamic DNS pris en charge dans la liste Service Provider (Fournisseur de services) et entrez le nom d'hôte (l'URL à gérer par le fournisseur de services) et les identifiants de connexion. Appuyez sur Apply (Appliquer) pour confirmer.

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel Zyxel EX5601
