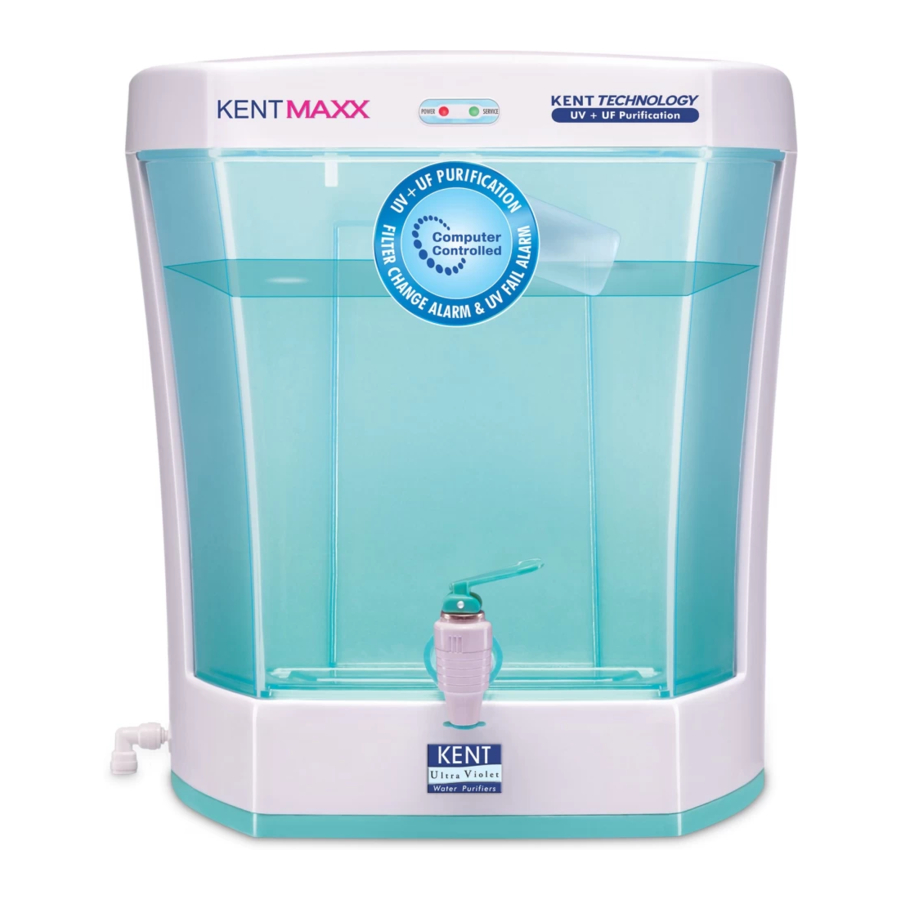

Manuel KENT MAXX

Caractéristiques principales du KENT MAXX

• Conception murale, idéale pour les usages domestiques
• Double purification, d'abord par UV, puis par membrane UF à fibres creuses – filtre les bactéries, les virus et même les kystes
• Fonctionnement entièrement automatique avec fonctions de marche/arrêt automatiques
• Fonctionnement contrôlé par ordinateur avec alarme de changement de filtre et alarme de défaillance UV
• Réservoir transparent et amovible pour un nettoyage facile sur site
• Réservoir de stockage d'eau purifiée d'une capacité de 7 L
• Indicateurs LED pour l'alimentation et le processus de purification affichés
• Membrane UF inviolable fusionnée à l'intérieur du boîtier de la membrane
• Composants à emboîtement offrant des performances étanches et sans entretien
• SMPS monté pour la protection contre les surtensions
• Construction en matériau ABS pour une durée de vie sans corrosion
• Idéal pour l'approvisionnement en eau du robinet/municipal

Éléments inclus dans la boîte

1. KENT MAXX : 1 unité.
2. Connecteur 3 voies : 1 unité.
3. Robinet à boisseau sphérique en acier inoxydable : 1 unité.
4. Tuyau de qualité alimentaire ¼ pouce (blanc) : 2,5 mètres
5. Vis et chevilles en plastique : 2 unités de chaque
6. Autocollant de perçage central : 1 unité.
7. Carte de garantie : 1 unité.

Instructions importantes

• Évitez l'exposition directe au soleil et l'installation dans des zones humides
• Assurez-vous que le purificateur est connecté uniquement à une alimentation en eau à température normale.
• Évitez les coudes prononcés dans les tuyaux.
• La distance maximale entre la source d'eau et le purificateur ne doit pas dépasser 3 mètres.
• Si le purificateur ne doit pas être utilisé pendant plus de deux jours, coupez l'alimentation électrique et videz le réservoir de stockage.
• Pour maintenir le réservoir de stockage propre, il doit être retiré, vidé et essuyé à sec tous les 15 jours.
• Utilisez des pièces de rechange KENT d'origine pour des performances optimales.
• N'essayez pas de réparer le purificateur par vous-même. Appelez plutôt le technicien de service pour obtenir de l'aide.

Processus UV

Les rayons ultra-violets (UV) sont des rayons de haute énergie dont la longueur d'onde est plus courte que celle de la lumière visible. Ils sont appelés ultraviolets car ils se situent juste au-delà de la lumière violette dans le spectre. Techniquement, la lumière ultraviolette est définie comme toute longueur d'onde de lumière inférieure à 400 nanomètres.

Lorsqu'ils sont transmis dans l'eau, les rayonnements UV sont absorbés par l'ADN des agents pathogènes. Ces rayons UV modifient l'ADN de ces agents pathogènes de telle manière qu'ils perdent la capacité de se reproduire, de se multiplier et d'infecter. Ainsi, ils sont essentiellement tués et ne peuvent pas provoquer d'infection. Ce processus de modification de l'ADN est connu sous le nom d'inactivation.

Processus UF

L'ultrafiltration est un processus de séparation qui utilise des membranes avec une taille de pores de 0,1 micron. La membrane UF a la capacité de réduire les matières colloïdales, y compris les bactéries et les kystes, de l'eau potable. Une faible pression appliquée est donc suffisante pour obtenir des débits élevés à partir d'une membrane d'ultrafiltration.

Schéma du flux d'eau

Schéma du circuit électrique

Fonctionnement contrôlé par ordinateur

Pour garantir la fourniture d'une eau plus pure et plus saine, un microprocesseur est installé dans le purificateur pour effectuer les fonctions suivantes :

Délai de stabilisation UV

Pour s'assurer que la lampe UV est préchauffée et fonctionne de manière optimale avant de commencer à désinfecter l'eau, le contrôleur prévoit un délai de deux secondes pour la lampe UV lorsque le purificateur est mis sous tension. Pendant cette période, seule la lampe UV est allumée, tous les autres appareils électriques du purificateur sont éteints et l'eau ne circule pas.

Délai de purification

Pour s'assurer que l'eau stagnante dans les tuyaux internes et la chambre UV est entièrement désinfectée avant d'être acheminée vers le réservoir de stockage, le système prévoit un délai de purification d'environ 5 secondes lorsque le purificateur est mis sous tension. Pendant cette période, tous les appareils électriques, à l'exception de la lampe UV, sont éteints et la lampe UV tue les micro-organismes présents dans l'eau à l'intérieur de la chambre UV. Après ce délai, tous les autres appareils électriques, tels que l'électrovanne, etc., s'activent et le processus de purification normal commence.

Alarme sonore

Le microprocesseur contrôle également l'activation de l'alarme de défaillance UV et de l'alarme de changement de filtre.

Alarme de défaillance UV

Pour garantir une eau plus pure tout au long du cycle de service, le KENT MAXX est équipé d'une alarme de défaillance UV intégrée qui s'active en cas de panne de la lampe UV. En cas de dysfonctionnement de la lampe UV, le processus de purification s'arrête automatiquement et le purificateur commence à émettre un court bip à un intervalle de toutes les 2 secondes.

Dans de telles circonstances, veuillez éteindre le purificateur et appeler le technicien de service pour obtenir de l'aide. Le purificateur arrêtera la purification dans une telle situation.

Alarme de changement de filtre

Le KENT MAXX intègre une fonction qui déclenche une alarme pour indiquer le moment du remplacement des filtres. Cette alarme est audible après 700 h. d'utilisation du filtre.
L'alarme de changement de filtre fonctionne comme suit :

Émet 4 bips courts toutes les deux secondes, pendant une durée maximale de 30 secondes. L'alarme s'active toutes les 2 heures d'utilisation.

Veuillez appeler le technicien de service une fois l'alarme de changement de filtre activée pour faire remplacer les filtres. Si les filtres ne sont pas remplacés dans les 60 heures d'opération suivantes, le purificateur cesse de fonctionner pour éviter de fournir de l'eau impure et émet des bips continus.

Dans de telles circonstances, le purificateur ne fonctionnera pas tant que les filtres n'auront pas été remplacés.

Instructions d'installation

Le KENT MAXX est un modèle mural pratique et facile à installer.

Préparations du site recommandées

• Alimentation monophasée 140-250 V CA, 50-60 Hz. à moins de 3 m du point d'installation
• Alimentation en eau brute avec raccord de 1/2 pouce à moins de 3 m
• Espace d'installation conforme aux dimensions du purificateur
• Surface murale/plane pour les vis de montage et le support de la machine. Évitez l'installation sur des supports en bois et métalliques
• Pour une pression d'entrée optimale, le réservoir d'eau source doit être à au moins 10 pieds au-dessus du purificateur installé
• Installez le purificateur près d'un évier pour faciliter la disponibilité des conduites d'arrivée d'eau
• Le système et l'installation doivent être conformes aux lois et réglementations nationales et locales applicables

Procédure d'installation

1. Vissez deux vis autotaraudeuses 10x50, horizontalement espacées de 3,95 (100 mm).
2. Montez le purificateur au mur à l'aide des fentes prévues à l'arrière.


3. Fixez le robinet à boisseau sphérique en acier inoxydable au port de % pouce du connecteur 3 voies.


4. Fixez l'extrémité filetée du connecteur 3 voies à l'alimentation en eau brute et bouchez l'autre extrémité ou connectez-la à un robinet.

5. Connectez maintenant une extrémité du tuyau au robinet à boisseau sphérique en acier inoxydable et l'autre extrémité au connecteur coudé marqué WATER IN (ENTRÉE D'EAU), sur le côté gauche du purificateur.
6. Tournez le levier du robinet à boisseau sphérique en acier inoxydable pour initier le flux d'eau vers le purificateur.
7. Laissez les filtres tremper dans l'eau pendant 2-3 minutes.
8. Connectez l'alimentation électrique.
9. L'installation est terminée.


Mise en marche du purificateur

• Mettez l'alimentation électrique sous tension
• Laissez le réservoir de stockage se remplir jusqu'au niveau maximum
• Coupez l'alimentation électrique
• Ouvrez le couvercle supérieur. Soulevez et videz le réservoir de stockage afin d'éliminer les particules de poussière résiduelles initialement présentes dans les tuyaux et le réservoir de stockage
• Remettez le réservoir de stockage en place et fermez le couvercle supérieur. Mettez sous tension
• l'alimentation électrique
• Le purificateur est prêt à l'emploi

Remarque : La LED rouge allumée indique que l'appareil est sous tension. La LED verte allumée indique que le processus de purification est en cours.

Entretien

Pour garantir que le purificateur fonctionne de manière optimale, un entretien régulier doit être effectué. La fréquence de l'entretien dépendra fortement de la qualité de l'eau brute et de la consommation d'eau purifiée.

• Le réservoir de stockage doit être nettoyé une fois par semaine. (Se référer à Nettoyage du réservoir d'eau)
• Si le purificateur n'est pas utilisé pendant plus de deux jours (en vacances, en voyage, etc.), coupez l'arrivée d'eau brute et videz le réservoir de stockage
• Remplacez le filtre à sédiments et le filtre à charbon une fois par an
• Remplacez la membrane UF une fois par an

Consignes de sécurité importantes

• Si le cordon d'alimentation est endommagé, il doit être remplacé par la pièce d'origine afin d'éviter tout danger.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité

• Ne faites pas fonctionner l'émetteur UV-C lorsqu'il est retiré de l'enceinte de l'appareil
• Lisez les instructions d'entretien avant d'ouvrir l'appareil
• L'appareil doit être débranché de l'alimentation avant de remplacer l'émetteur UV-C

La durée de remplacement des consommables tels que les filtres et la membrane dépend de la qualité de l'eau brute et de l'eau consommée.

Nettoyage du réservoir d'eau

1. Coupez l'alimentation électrique.

2. Ouvrez le couvercle supérieur

3. Retirez le réservoir d'eau

4. Nettoyez-le sous l'eau du robinet et essuyez-le


Fréquence recommandée pour le changement de filtre/membrane

Sédiments/Charbon → Une fois par an ou plus tôt s'il est obstrué
Membrane UF → Une fois par an ou plus tôt si elle est obstruée

Spécifications techniques

Produit	KENT MAXX
Code produit	11013
Nom générique du produit	Purificateur d'eau
Couleur du produit	Blanc
Applications	Idéal pour l'approvisionnement en eau du robinet/municipal
Débit de production de purification	60L/h. (selon la pression d'entrée d'eau)
Matériau du corps	Plastique ABS de qualité alimentaire
Installation	Mural/Sur plan de travail
Dimensions (mm)	390 (L) x 285 (l) x 400 (H)
Poids	6,10 kg
Capacité du réservoir d'eau purifiée	7L
Pression/Température d'entrée d'eau (min)	0,3 kg/cm2/10ºC
Pression/Température d'entrée d'eau (max)	4 kg/cm2/40ºC
Cartouche filtrante	Sédiments, Charbon actif, UF
Taille des pores de la membrane UF	0,1 Micron
Puissance de la lampe UV	11W
Durée de vie de la lampe UV	5000 h. de fonctionnement
Tension de sortie du SMPS	24V CC
Consommation électrique totale	36 W
Alimentation électrique d'entrée	Monophasée 140-250 V CA, 50-60 Hz.
Indice de protection IP	IPX1
