Manuel eufy E330 (T8531)

À PROPOS DU PRODUIT

Ce guide s'applique aux modèles T8531 (eufy Security Video Smart Lock E330) et E8531 (eufy Security Video Smart Lock E330 with Chime).
Le Video Smart Lock E330 est livré avec 8 Go de stockage local intégré. Le carillon peut étendre le stockage en enregistrant des clips vidéo sur une carte microSD (non incluse) tout en agissant comme un carillon numérique intérieur. Pour acheter un carillon, visitez eufy.com.

APERÇU

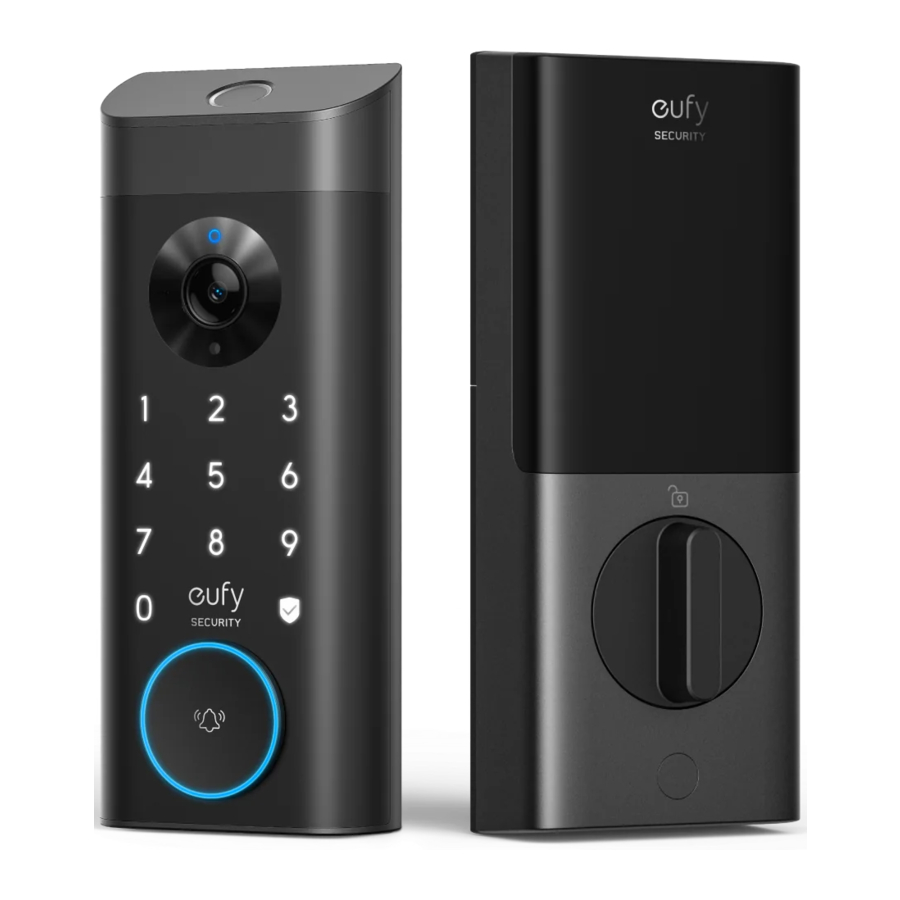

Serrure intelligente vidéo
Modèle : T8531

1. Lecteur d'empreintes digitales
   • Utilisé pour verrouiller et déverrouiller la porte.
2. Indicateur de batterie
   • Devient rouge lorsque la batterie est faible.
3. Objectif de la caméra
4. Capteur de lumière ambiante
   • Détecte la quantité de lumière dans la zone.
5. Clavier
6. Voyant d'état et bouton Verrouiller / Déverrouiller
   • Bleu : Porte déverrouillée
   • Orange : Porte verrouillée
   • Rouge : État anormal
7. Cylindre de serrure
8. Bouton de sonnette
   • La lumière s'allume automatiquement lorsque quelqu'un approche de la porte.
9. Port USB-C
   • Charge la serrure en cas d'urgence. Pour éviter toute altération de la serrure, ce port est uniquement destiné à la charge et ne peut transférer aucune donnée.
10. Haut-parleur

1. Code QR
   • Scannez pour ajouter le Video Smart Lock dans l'application.
2. Compartiment de la batterie
3. Bouton de configuration
   • Appuyez pendant 2 secondes pour mettre le Video Smart Lock en mode d'appairage.
   • Appuyez pendant 10 secondes pour réinitialiser le Video Smart Lock.
4. Bouton moleté
5. Trou de vis

CONTENU DE LA BOÎTE

Pour l'installation de l'unité

Autres

CHARGEMENT DE LA BATTERIE

Chargez complètement la batterie rechargeable avant la première utilisation. Cela peut prendre jusqu'à 6-8 heures. Il est recommandé d'utiliser un adaptateur 5V/2A pour une performance de charge optimale.
Entrée USB-C : 5V 2A

INSTALLATION DU PRODUIT

L'installation prend généralement moins de 30 minutes. Si vous avez des questions ou des préoccupations, visitez support.eufy.com pour obtenir de l'aide.

Ce dont vous avez besoin (non fourni)
Préparez un tournevis cruciforme standard avant l'installation. Les vis incluses sont des vis cruciformes.

1. Préparer la porte
   1. Retirez la serrure existante.

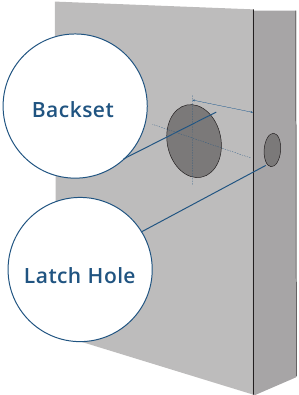

   2. Vérifiez si votre porte a des trous comme illustré ci-dessous. Sinon, utilisez le gabarit et percez des trous dans votre porte.


Veuillez noter que le Video Smart Lock E330 n'est pas compatible avec les portes tempête et peut ne pas convenir aux portes d'entrée standard situées derrière celles-ci, car la porte tempête pourrait bloquer la caméra.
Nous vous recommandons de vous assurer que votre porte est une porte d'entrée standard, sans porte tempête, avant d'envisager ce produit.

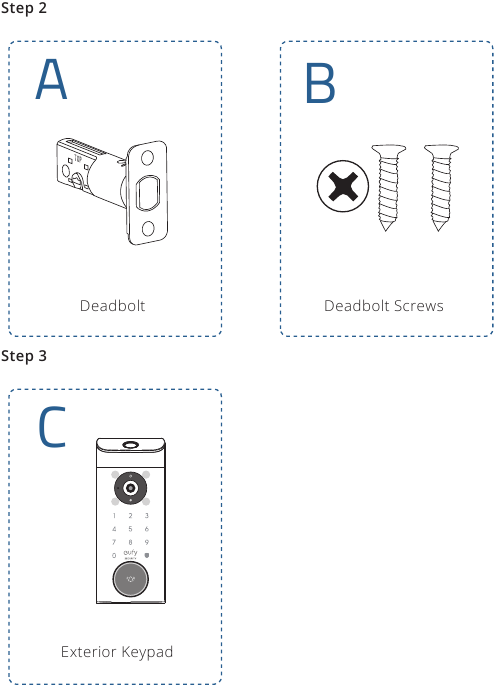

2. Installer le pêne dormant
   1. Vérifiez votre porte pour voir si le pêne dormant nécessite un ajustement.


Si le tirage est de 60 mm, insérez directement le pêne dormant. Si le tirage est de 70 mm, faites pivoter la plaque frontale du pêne dormant de 180° pour étendre la longueur.

Insérez et vissez le pêne dormant dans le cadre de la porte. Assurez-vous que le mot "TOP" (HAUT) sur le pêne dormant est orienté vers le haut, et que le moyeu en forme de T du pêne dormant est centré.

3. Installer le clavier extérieur
   1. Mesurez le diamètre du trou traversant.

      • Si 54 mm, installez le clavier.

      • Si 38 mm, retirez l'entretoise puis installez le clavier.

   2. Assurez-vous que les câbles passent sous le pêne dormant.

4. Installer l'ensemble intérieur
   1. Détachez la plaque de montage et le couvercle de la batterie de l'ensemble intérieur.

   2. Faites passer les câbles à travers la fente de la plaque de montage. Assurez-vous que le coussinet en silicone est contre la porte.

   3. Alignez la plaque de montage avec les réceptacles de vis filetés du clavier extérieur.
      Fixez fermement les vis en place. Commencez à visser à la main, puis utilisez un tournevis pour les serrer.

   4. Branchez le câble d'alimentation (grand connecteur) puis le câble radar (petit connecteur) dans les prises situées à l'arrière de l'ensemble intérieur.
      Acheminez les câbles autour du récepteur du fouillot pour éviter qu'ils ne soient pincés pendant l'installation.


Pour déconnecter le câble radar, tirez doucement sur la languette.

5. Insérez le fouillot en forme de T du clavier extérieur dans le récepteur de fouillot en forme de T de l'ensemble intérieur.
   Assurez-vous que les deux fils sont rangés dans la cavité à l'arrière de l'ensemble intérieur.

Assurez-vous que le pêne dormant est rétracté et que le bouton moleté est en position "unlock" (déverrouillé), vérifiez si le pêne dormant se déplace correctement en tournant le bouton moleté.

Utilisez un long tournevis pour fixer les vis de l'ensemble intérieur. Insérez le bouchon en silicone dans le trou sous le bouton moleté.

6. Insérez la batterie rechargeable dans le compartiment de la batterie.


5. Installer la gâche
   Assurez-vous que la profondeur du trou de gâche dans le cadre de la porte est d'au moins 1 pouce (25,4 mm), sinon l'étalonnage pourrait échouer pendant la configuration et la serrure pourrait ne pas fonctionner comme prévu.


OUVERTURE ET FERMETURE DU COUVERCLE DU CYLINDRE DE SERRURE

Pour ouvrir le couvercle, tirez doucement sur le bas du couvercle et faites-le pivoter dans le sens inverse des aiguilles d'une montre.
Pour fermer le couvercle, tournez-le dans le sens des aiguilles d'une montre et remettez-le en place.

UTILISATION DU CARILLON

(FACULTATIF)
Le carillon de sonnette est exclusivement disponible avec l'achat du modèle E8531 (eufy Security Video Smart Lock E330 avec carillon).

Aperçu

1. Bouton SYNC
2. Haut-parleur
3. Fente pour carte microSD
   • Insérez une carte microSD pour stocker les enregistrements. Utilisez au moins une carte microSD de Classe 10 avec un maximum de 128 Go.
4. LED d'état
5. Trou de réinitialisation
6. Fiche d'alimentation (varie selon la région)

Fonctionnement du système

Le Video Smart Lock détecte les mouvements sur votre porche et vous permet de répondre à la porte à tout moment, n'importe où. Le carillon de la sonnette fonctionne comme un carillon numérique intérieur et stocke les clips vidéo à l'intérieur en insérant une carte microSD (non incluse). Lorsque quelqu'un sonne à la porte, les personnes à l'intérieur de la maison sont averties.

Alimenter le carillon

1. Connectez le connecteur d'alimentation au carillon de la sonnette.

2. Branchez le carillon de la sonnette dans une prise murale à l'endroit désiré.

CONFIGURATION DU SYSTÈME

1. Téléchargez et installez l'application eufy Security, puis créez un compte.


2. Suivez les instructions à l'écran pour ajouter le carillon de sonnette (si disponible) en premier, puis le Video Smart Lock à votre liste d'appareils.

   • Un carillon de sonnette peut être lié à quatre appareils.
   • Assurez-vous que la batterie de votre Video Smart Lock est chargée, sinon l'ajout à l'application eufy Security pourrait échouer.
3. Une fois la configuration terminée, installez le couvercle de la batterie. Votre Video Smart Lock est maintenant prête à l'emploi.
   Pour un support en ligne, des vidéos tutorielles, des FAQ et plus d'informations, veuillez visiter https://support.eufy.com/s/.
