Simagic Alpha Base - Manuel de la base de volant

Profil du produit

Introduction

• Traitement de surface spécial du boîtier, offrant une sensation plus élégante et plus haut de gamme.
• La couleur noir brillant du boîtier confère à l'ensemble une sensation plus robuste et celle d'un composant automobile.
• L'ensemble du boîtier est de conception intégrée, et le logiciel de contrôle adaptatif remplace la prise multi-lignes.
• Logo laser unique sur le dessus.


Introduction de la base

L'Alpha Base est de conception intégrée, avec un corps épuré et moins de ports.

Données du boîtier

Points forts techniques

Nouveau servomoteur, pour une réponse plus douce et plus fluide ; taille du boîtier réduite, couple continu maximal de 15 Nm.

Les trois processeurs (CPU) mettent respectivement en œuvre le contrôle moteur, la présentation des effets de jeu et la communication USB en temps réel. Ils offrent à l'ensemble du système une présentation en temps réel, rapide et complète de chaque détail du retour de force.

L'encodeur intégré a une résolution de 262144 PPR, offrant un retour de jeu plus détaillé.

L'alimentation sans fil et le système de communication sans fil intégrés sont maintenus pour éliminer la connexion physique encombrante et inefficace.

Équipé d'un logiciel de contrôle auto-développé, Race Manager dispose de fonctions riches, simples et conviviales qui ajustent les données en fonction des différents besoins personnels.

Dans le jeu de drift, le réglage unique du mode drift permet de régler séparément l'intensité du retour de force et la vitesse de retour, équilibrant parfaitement la force et la vitesse de retour, ce qui peut apporter une nouvelle expérience de drift de voiture réelle.

Équipé du quick release personnalisé Simagic, il s'adapte au volant sans jeu.

Prend en charge une variété de périphériques, rendant le processus de simulation plus réaliste.

Dans le jeu de drift, le réglage unique du mode drift : la taille du retour de force et la vitesse de retour peuvent être réglées séparément, équilibrant parfaitement la force et la vitesse de retour, ce qui peut apporter une nouvelle expérience de drift de voiture réelle. sans jeu.

Prend en charge une variété de périphériques, rendant le processus de simulation plus réaliste.

Présentation de l'emballage

Cette section présente le contenu de l'emballage de l'Alpha. L'Alpha est conçue et fabriquée avec un design intégré et une utilisation pratique.

Contenu de l'emballage

Explication du fonctionnement

Le quick release personnalisé Simagic adopte une conception à six billes supérieures et quatre billes inférieures de haute précision, et la base d'accès doit aligner la position du trou de la bille d'acier. Il peut être démonté sans aucun outil.

Le capot du logo du quick release est le premier verrou. Tenez la partie rouge du capot lors du retrait.
Tirez sur le quick release pour le retirer.
Pour le remettre en place, poussez simplement le QR sur l'arbre et faites pivoter l'arbre jusqu'à ce qu'il s'enclenche et se verrouille, en vous assurant que les roulements à billes sont entièrement logés dans la bague d'arbre de la base.

Volants compatibles

Cette section présente les volants compatibles M10, deux volants Simagic GT1 et un volant GT4.

Volant SIMAGIC

* Cette section ne se limite pas à l'hôte unique Simagic. D'autres produits Simagic peuvent être trouvés sur le site officiel de Simagic ou sur les plateformes publiques et autres canaux de diffusion d'informations officielles.

Race Manager

Cette section présente le logiciel de contrôle du simulateur à entraînement direct SIMAGIC. Race Manager est le centre de contrôle.

• Race Manager est un programme de contrôle hôte conçu indépendamment par SIMAGIC selon l'effet mécanique de l'unité principale du simulateur à entraînement direct et la source de retour de jeu. L'interface est simple et facile à utiliser, ce qui simplifie les réglages de paramètres fastidieux et les relations de paramètres compliquées, et apporte une expérience produit plus directe aux utilisateurs.
• SIMAGIC prend en charge six types de force de jeu, et le jeu peut ne pas utiliser tous les types. Au début du jeu, le type choisi deviendra rouge. Les utilisateurs peuvent ajuster le type de force de jeu. La valeur par défaut de la force de jeu est 100, ce qui correspond à la sortie originale du jeu. Les utilisateurs peuvent obtenir une bonne prise en main en ajustant le coefficient de réglage mécanique.
• Race Manager prend en charge la sauvegarde des paramètres. Les utilisateurs peuvent enregistrer les paramètres après les avoir ajustés aux meilleurs paramètres d'expérience pour différents jeux et scènes.
• Méthode de modification des paramètres : les paramètres de la partie réglage des paramètres peuvent être modifiés directement en tirant le curseur et par saisie au clavier (appuyez sur "enter" (entrée) pour que cela prenne effet).

Téléchargement et installation

Les utilisateurs obtiennent le logiciel de contrôle SIMAGIC "Race Manager" (Race Manager) comme suit :

1. Site web officiel de SIMAGIC Technology : www.simagic.com. Les utilisateurs peuvent se rendre sur la page d'accueil du site web officiel pour naviguer dans la section "service and support" (service et support) et télécharger le package d'installation du logiciel pilote professionnel SIMAGIC "Race Manager" (Race Manager) selon les instructions.
2. Via les points de vente et canaux désignés par SIMAGIC. Veuillez contacter le service client après-vente officiel ou le distributeur SIMAGIC dans votre région pour obtenir le "service and support" (service et support) souhaité, tel que des documents, la plateforme officielle de diffusion d'informations, etc.


Étapes d'installation

1. Extrayez le package de pilote "Race Manager" (Race Manager) vers le chemin personnalisé : (Remarque : il est recommandé que tous les chemins des logiciels ne contiennent pas de caractères chinois)

2. Obtenez le dossier racemanager :

3. Après avoir ouvert le logiciel racemanager, définissez les paramètres :


Introduction de l'interface

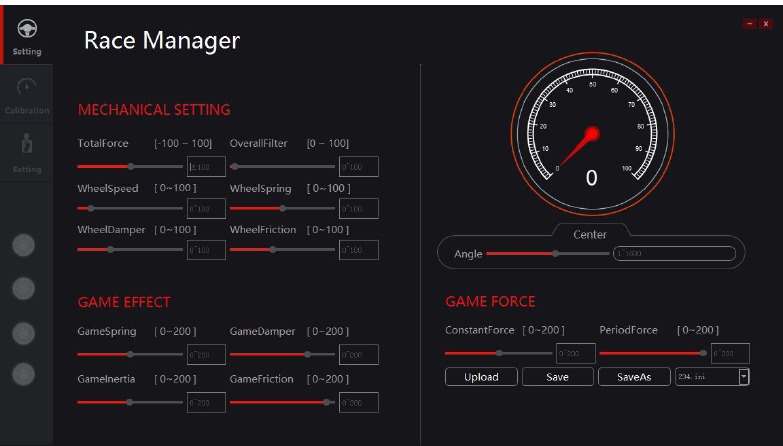

Interface de réglage mécanique, page spécifique de réglage des paramètres, où les utilisateurs peuvent définir et enregistrer les paramètres de différentes scènes

Force mécanique : Pour enrichir les sensations de conduite du jeu, ce qui fonctionne que le jeu soit lancé ou non.

TotalForce
Pour ajuster la plage de sortie du moteur de force. Les signes positifs ou négatifs représentent la direction de la Force.

OverallFilter
Pour ajuster la fluidité de la sortie du moteur de force. Plus la valeur est élevée, plus la sortie est fluide, plus la fréquence de résonance est basse et moins les détails sont présents.

WheelSpeed
Pour ajuster la vitesse maximale de la roue. La valeur affichée à l'écran représente la vitesse maximale. L'algorithme SIMAGIC n'intervient pas si la vitesse est inférieure à cette valeur ; autrement, l'algorithme limitera la vitesse à la valeur définie.

WheelSpring
Pour ajuster le ressort central de la roue. Plus le décalage par rapport au centre est grand, plus le ressort est important.

WheelDamper
Pour ajuster l'amortisseur mécanique de la roue. La force d'amortissement entrave la rotation de la roue. Force d'amortissement = vitesse de la roue * coefficient d'amortissement mécanique.

WheeFriction
Pour ajuster la friction mécanique de la roue. La direction de la friction est opposée à celle de la rotation de la roue. La valeur de la friction peut être ajustée par le coefficient de friction.

ConstantForce
Représente la puissance de direction dans la plupart des jeux.

PeriodForce
Dans la plupart des jeux, cela représente l'intensité de la route du jeu, des collisions et d'autres détails.

CALIBRATION DU CENTRE DU VOLANT
Faites pivoter le volant au centre manuellement, puis appuyez sur le bouton CENTER (CENTRE)

Deux façons de modifier le paramètre dans les réglages :

1. Tirez le curseur pour modifier le paramètre
2. Saisissez le paramètre via le clavier, puis appuyez sur "enter" (entrée) pour que cela fonctionne

Télécharger les paramètres de la base vers RaceManager. Normalement, RaceManager téléchargera automatiquement les paramètres lorsqu'il est ouvert ou que la base est connectée.

Pour enregistrer les paramètres dans la mémoire interne de la base et mémoriser ces paramètres même après la mise hors tension.

Pour enregistrer les paramètres dans un fichier "ini", l'utilisateur peut enregistrer différents réglages pour différents jeux. Ces réglages peuvent être chargés via le menu déroulant à côté de "save as" (enregistrer sous).

Remarque :

• Les illustrations sont extraites de la base et d'autres équipements non connectés. L'utilisateur doit installer l'équipement avant de procéder aux réglages.
• Tous les paramètres du diagramme sont utilisés à titre d'affichage et non comme des paramètres officiellement recommandés. La sensation de réglage des paramètres varie selon les personnes et l'équipement. Après s'être familiarisé avec le réglage initial, il peut être débogué par soi-même.

La deuxième page de RaceManager est Calibration.

Tous les périphériques de SIMAGIC seront liés à la base par bus CAN. Cela affiche tous les 6 axes et 64 boutons, ce qui sera suffisant pour la plupart des jeux.

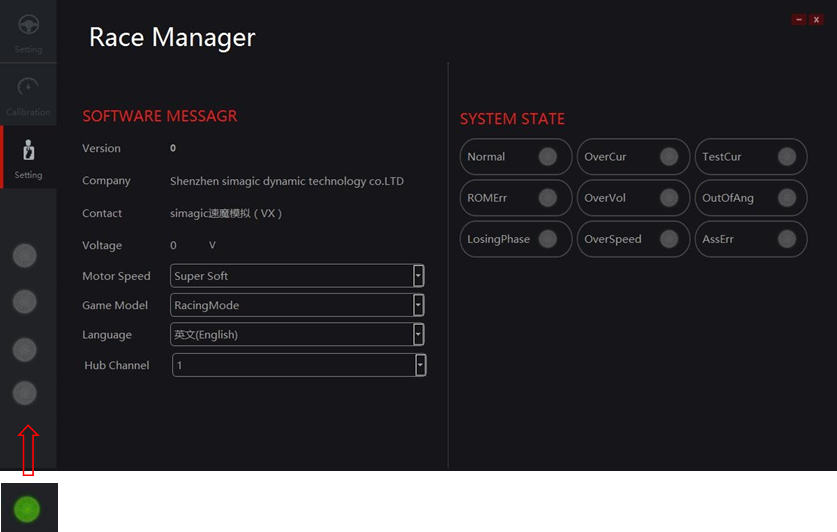

Interface de réglage du moteur, qui permet de visualiser les informations de base et l'état du système de Race Manager.

Vitesse du moteur :
SIMAGIC propose 5 niveaux de vitesse du moteur pour définir différentes sensations du moteur. Vous pouvez voir qu'il représente la dureté de la suspension de la voiture.

Modèle de jeu :
Réservé

Langue :
Pour définir la langue de Race Manager.

ÉTAT DU SYSTÈME :
Pour afficher l'état de la base. Les erreurs s'afficheront ici. Normalement, les erreurs peuvent être effacées en redémarrant la base.

BASE OK - Ce voyant indique la connexion avec la base

• S'il y a trois états de surintensité système, surtension système et dépassement de limite d'angle pendant le chargement du système, veuillez vous référer à l'opération du trou de réinitialisation.
• Il y a quatre drapeaux d'état moteur différents en bas à gauche. Vous pouvez vérifier l'état de connexion du moteur ici pour ajuster le moteur.

Mise à jour du firmware

Cette section décrit les étapes de mise à jour du hub. Vous pouvez effectuer la mise à jour après que SIMAGIC ait publié la nouvelle version, mais le produit sera toujours dans sa dernière version à réception,

Mise à jour de l'hôte, veuillez garder l'ordinateur connecté.

1. Entrez dans Race Manager pour vérifier l'état de la version.
   Les produits SIMAGIC seront toujours dans leur dernière version lorsque vous les recevrez. Si de nouvelles versions sont publiées, veuillez suivre les canaux officiels.

2. Allez dans le dossier Race Manager,
   Ouvrez le programme de mise à jour de la base et préparez-vous à la mise à jour

3. Suivez les invites
   1. Cliquez sur "Check Update" (Vérifier les mises à jour)

   2. Après vérification, la version peut être mise à jour
      Cliquez sur "DownLoad" (Télécharger)

   3. Lorsque la barre de progression affiche 100% "Upgrading" (Mise à jour)


Explications supplémentaires

• Avant utilisation d'essai, veuillez installer l'équipement sur la plateforme rigide en toute sécurité, et fixer la base du volant principal sur un support de plateforme approprié ou un équipement de course avec la vis adaptatrice. Il est interdit d'utiliser d'autres types de fixations.
• Avant chaque utilisation, il est nécessaire de vérifier l'installation de la base et la résistance après le démarrage de la machine.
• Ce produit a une grande force de retour et contient de petites pièces. Les enfants ne sont pas autorisés à utiliser cet appareil seuls.
• Lors de la fin de l'utilisation, veuillez éteindre le bouton et l'équipement électrique pour éviter les accidents.
• Les personnes qui utilisent ou découvrent votre appareil pour la première fois doivent être instruites par le propriétaire de l'appareil.
• Les vêtements amples tels que les cheveux, les câbles, les ourlets ou autres enchevêtrements doivent être tenus à l'écart du simulateur.
• Simagic DDW peut être utilisé immédiatement après déballage. Nous mettons toujours à jour le dernier firmware en usine. Pour les mises à niveau de programme et autres problèmes, veuillez consulter le site web officiel de speedmagic technology et la plateforme publique officielle "simagic speedmagic simulation".
• Les utilisateurs peuvent utiliser ce produit pour simuler des activités de jeu de course et devraient conduire la voiture au moins 1 heure après la fin du jeu.
• Ce manuel d'instructions est uniquement utilisé comme manuel d'instructions général pour un seul produit (y compris différents styles sous un seul produit), et les produits présentés dans ce manuel sont uniquement utilisés comme instructions de produit et non comme instructions de vente. Le style spécifique des produits est soumis à l'achat des utilisateurs.
• Remarque : les documents pertinents sont des documents d'adaptation de jeu développés par Simagic basés sur l'équipement de support Simagic. Afin de protéger les droits et intérêts légitimes des utilisateurs, il est demandé aux utilisateurs de télécharger tous les fichiers via le canal désigné par Simagic.

Suggestions de sécurité

Cette section présente les suggestions de sécurité pour le volant du simulateur à entraînement direct en utilisation, ce qui est très important.

Utilisation correcte

• Instructions de mise sous tension Alpha : Toujours vérifier que le connecteur d'alimentation est DÉSACTIVÉ avant de brancher ou de débrancher la base du volant. Il est interdit de brancher et de débrancher le connecteur d'alimentation à l'extrémité de la base lorsque l'alimentation est activée.
• L'équipement et l'alimentation électrique ne doivent pas être exposés à la pluie, à d'autres liquides ou à un environnement humide afin d'éviter les courts-circuits et les fuites, ce qui pourrait entraîner des dommages, des pannes de l'équipement et un incendie.
• La température de fonctionnement appropriée est de 15 ℃ - 35 ℃.
• Il est suggéré que la durée de jeu avec retour de force soit de 1 heure, et une utilisation excessive peut entraîner des risques pour la santé ; nous suggérons de faire une pause de 5 minutes toutes les 20 minutes, et la durée maximale de conduite par personne et par jour est de 2 heures.
• Bien que le produit puisse ajuster les données de retour de force, les enfants de moins de 13 ans doivent être supervisés par leurs parents pour ajuster les paramètres de retour de force du modèle pour enfants et utiliser l'appareil sous leur supervision.
• Lorsque les utilisateurs l'utilisent pour la première fois, veuillez ajuster le retour de force d'une faible à une force appropriée.
• Dans le jeu, si l'ajustement de la force de retour est trop important pour être contrôlé, veuillez arrêter le jeu immédiatement et ajuster les paramètres de force de retour à temps.
• Ce produit contient de petites pièces, et la palette de changement de vitesse magnétique photosensible utilise un aimant puissant, ce qui ne convient pas aux enfants de moins de 13 ans pour une utilisation seule.
• Le moyeu contient des circuits et d'autres pièces qui ne peuvent pas être réparés par l'utilisateur. Il est interdit à l'utilisateur d'ouvrir le boîtier de l'équipement afin d'éviter des dommages plus importants à l'équipement.
• Il est interdit à l'utilisateur d'ouvrir le moyeu sans autorisation ou sans conseils professionnels, ce qui pourrait causer des dommages irréparables à l'équipement et l'utilisateur ne recevra pas le service de la politique de garantie de Simagic.

Sécurité électrique

• Le volant doit être installé sur le moteur principal Simagic pour assurer une alimentation électrique correspondante adéquate.
• Le câble USB fourni en usine doit être utilisé lors de la mise à niveau du volant.
• Afin d'assurer la sécurité pertinente, le remplacement des pièces ne peut être effectué ou réparé que par un centre de maintenance officiellement autorisé.
• En cas de non-utilisation prolongée, veuillez retirer le volant et le déconnecter du moteur principal.
• En cas d'anomalie, veuillez cesser immédiatement l'utilisation et demander de l'aide au service officiel Simagic ou au centre autorisé pertinent.
• Veuillez suivre le site web et la plateforme publique de Simagic pour les dernières informations sur les produits.
• Ce produit est uniquement destiné aux activités liées à la simulation de conduite. Veuillez distinguer les jeux de simulation de la réalité et conduire en toute sécurité !

Si vous avez des questions, veuillez nous contacter via le canal d'information.

Nom commun de la plateforme internationale : simagic official

www.simagic.com

Références

• http://www.simagic.com
