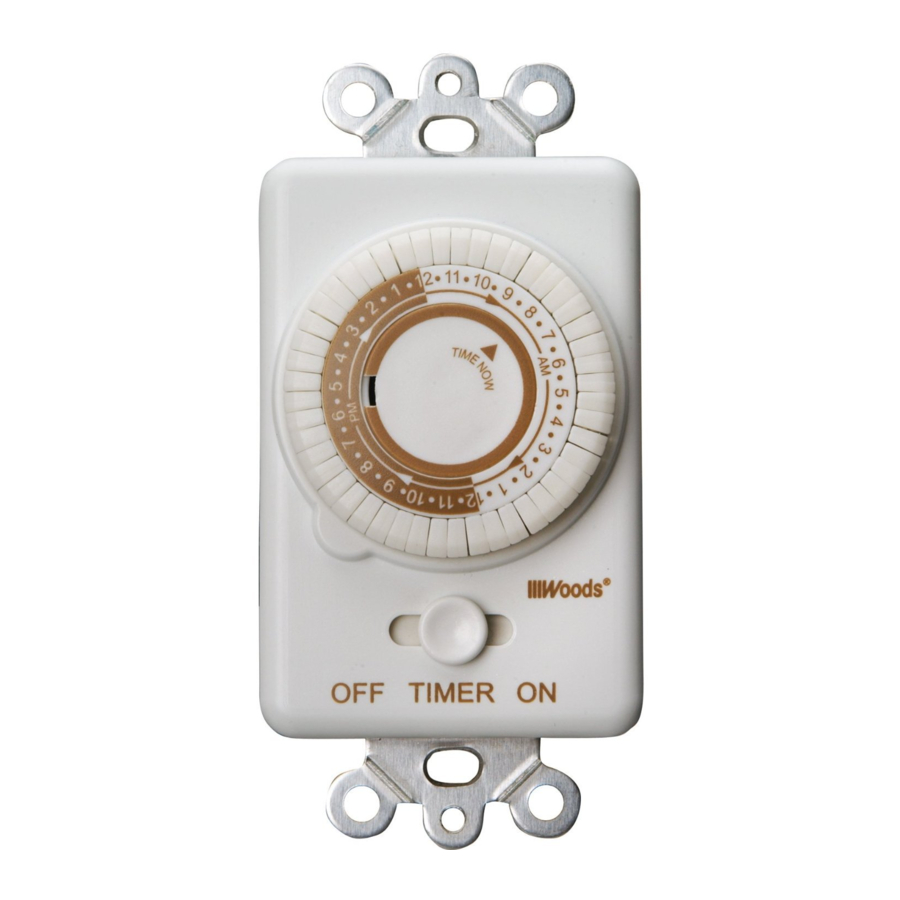

Woods 59745 - Manuel du minuteur programmable encastrable
Installation
- Coupez l'alimentation au disjoncteur ou retirez le fusible.
- En tenant la minuterie dans votre main et à l'aide d'un cure-dent, percez le trou dans la plaque de la flèche pour retirer délicatement la plaque de la flèche.
- Retirez le cadran segmenté de la minuterie.
- Déplacez l'interrupteur manuel de la plaque de la minuterie en position d'arrêt.
- Dévissez les 2 petites vis pour libérer la plaque frontale de la minuterie.
- Pour confirmer que la minuterie est éteinte, le levier de commande de l'interrupteur manuel (situé dans le coin inférieur droit du module de la minuterie) doit être positionné complètement à gauche.
- Assurez-vous que le fil neutre (blanc) est présent dans la boîte de jonction. Si ce fil n'est pas présent, un câblage supplémentaire sera nécessaire avant de pouvoir terminer l'installation.
- Dénudez 3/8" d'isolant de chaque fil, ce qui est nécessaire pour l'installation.
- Connectez le fil blanc de la minuterie au(x) fil(s) blanc(s) de la boîte de jonction. Fixez la connexion avec un connecteur de fil.
- Connectez le fil noir de la minuterie au fil noir (sous tension) (précédemment connecté à l'interrupteur) et connectez le fil rouge du TIMER au deuxième fil noir (précédemment connecté à l'interrupteur).
- Rangez soigneusement tous les fils pour laisser de la place à la minuterie dans la boîte de jonction.
- Fixez le module de la minuterie à la boîte de jonction avec les 2 longues vis (incluses).
- Fixez la plaque murale décorative au module de la minuterie (non incluse).
- Fixez la plaque frontale de la minuterie au module de la minuterie avec les 2 petites vis (incluses).
- Placez le cadran segmenté de la minuterie sur le module de la minuterie et faites-le pivoter dans le sens des aiguilles d'une montre plusieurs fois pour vous assurer qu'il tourne en douceur. Remarque : le cadran segmenté fera un "click" (clic) lorsqu'il tournera et sera correctement fixé.
- Placez la plaque de la flèche avec TIME NOW (HEURE ACTUELLE) pointant vers le coin inférieur gauche et poussez pour insérer.
- Rétablissez l'alimentation électrique.
Instructions
- Pour régler l'heure actuelle : faites pivoter le cadran dans le sens des aiguilles d'une montre jusqu'à ce que l'heure s'aligne avec la flèche TIME NOW (HEURE ACTUELLE). Remarque, les heures PM (après-midi) sont ombrées.
- Pour programmer la minuterie : commencez avec toutes les broches de segment tirées vers le haut. Poussez les broches de segment vers le bas pour les périodes pendant lesquelles vous souhaitez que la minuterie soit EN MARCHE. Chaque broche de segment représente 30 minutes : 2 broches de segment = 1 heure.
- Pour annuler la minuterie : faites glisser l'interrupteur situé au bas de la minuterie en position MARCHE.
"ON" (MARCHE) - l'appareil connecté est allumé en permanence.
"OFF" (ARRÊT) - l'appareil connecté est éteint en permanence.
"TIMER" (MINUTERIE) - l'appareil connecté suit vos réglages de minuterie programmés.
Remarque : Si la minuterie ne fonctionne pas, intervertissez les deux fils noirs précédemment connectés à l'interrupteur (voir le point n°10 ci-dessus).
