Logitech RALLY Plus - Guide de configuration

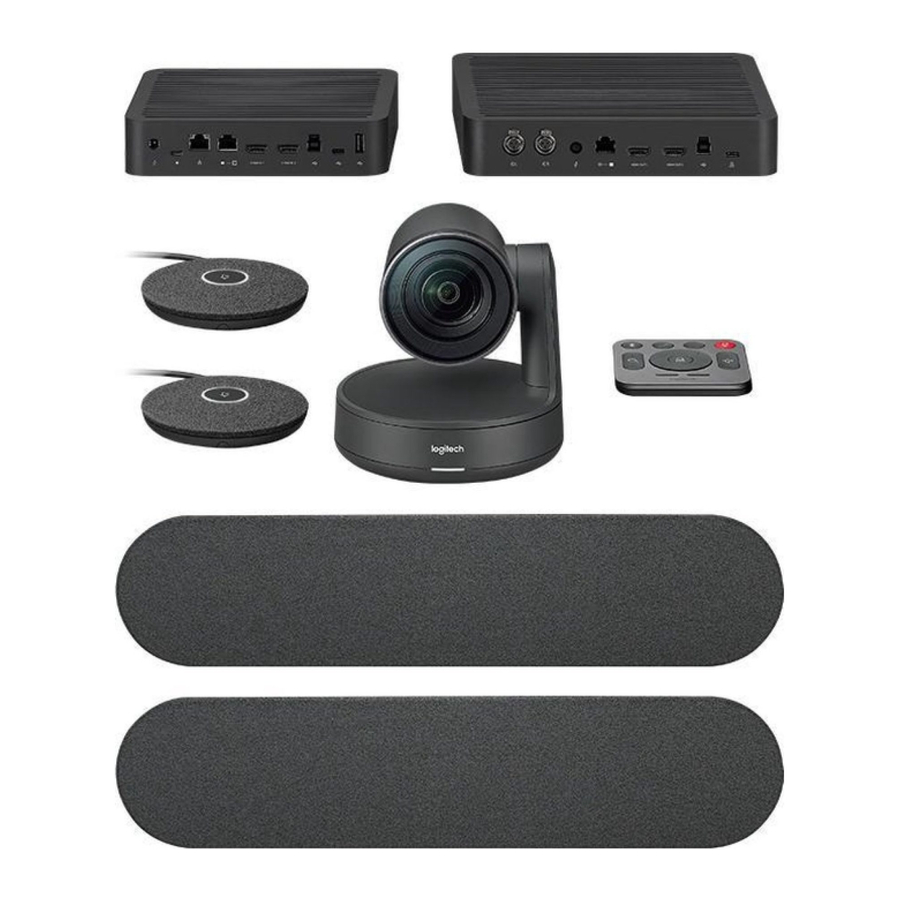

COMPOSITION

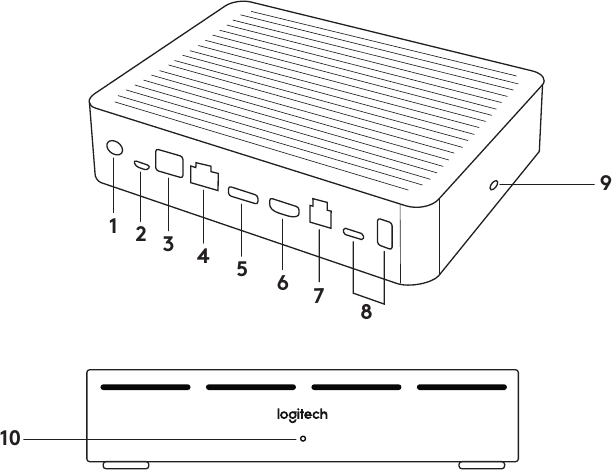

HUB DE TABLE

1. Alimentation
2. Pod de micro
3. Extension future
4. Connexion au Hub d'affichage
5. HDMI 1 Entrée
6. HDMI 2 Entrée
7. USB de l'ordinateur de salle de réunion
8. Extension future
9. Fente de sécurité
10. Témoin d'alimentation

HUB D'AFFICHAGE

1. Haut-parleur
2. Alimentation
3. Connexion au Hub de table
4. HDMI 1 Sortie
5. HDMI 2 Sortie
6. USB de l'ordinateur de salle de réunion
7. Caméra
8. Fente de sécurité
9. Appairage de la télécommande
10. Témoin d'alimentation

CAMÉRA

1. Bouton d'appairage de la télécommande
2. USB
3. Témoin d'état
4. Fente de sécurité
5. MIPI
6. Pas de vis pour trépied
7. Emplacement d'extension

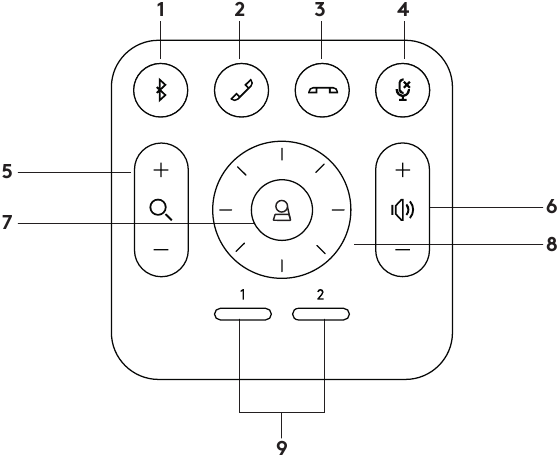

TÉLÉCOMMANDE

1. Appairage Bluetooth
2. Répondre à un appel
3. Terminer l'appel
4. Couper le microphone
5. Zoom avant/arrière
6. Volume haut/bas
7. Accueil
8. Panoramique/inclinaison de la caméra
9. Préréglages de la caméra

Une fois l'installation terminée, le système peut être vérifié en exécutant l'application de diagnostic disponible sur Logitech.com/support/Rally.

DÉFINIR RALLY PLUS COMME PÉRIPHÉRIQUE PAR DÉFAUT

Assurez-vous que RALLY PLUS est sélectionné comme caméra, haut-parleur et microphone dans vos applications de visioconférence. Veuillez consulter la documentation de l'application pour plus d'instructions sur la manière de procéder.

DÉMARRER UN APPEL VIDÉO

Après avoir installé RALLY PLUS et vous être assuré qu'il s'agit du périphérique par défaut dans votre application de visioconférence, démarrez simplement l'application de manière habituelle et profitez des avantages d'une qualité audio et vidéo améliorée.

APPAIRER RALLY PLUS À UN APPAREIL BLUETOOTH

Vous pouvez utiliser RALLY PLUS pour les appels audio lorsqu'il est appairé à un appareil Bluetooth. Pour appairer votre appareil Bluetooth à RALLY PLUS, suivez ces étapes simples :

1. Appuyez et maintenez enfoncé le bouton Bluetooth de la télécommande jusqu'à ce que vous voyiez un voyant bleu clignotant sur la caméra et les microphones.
2. Mettez votre appareil mobile en mode d'appairage Bluetooth et sélectionnez "Logitech Rally" (Logitech Rally).
3. Vous êtes maintenant prêt à utiliser RALLY PLUS pour les appels audio.

APPAIRER UNE TÉLÉCOMMANDE À RALLY PLUS

RALLY PLUS et la télécommande sont appairés en usine. Vous pouvez appairer jusqu'à 5 télécommandes à RALLY PLUS pour faciliter le contrôle du système dans les grandes salles. Ou, si vous devez appairer une télécommande à la caméra, par exemple pour remplacer une télécommande perdue, procédez comme suit :

1. Appuyez et maintenez enfoncé le bouton de la caméra jusqu'à ce que le témoin lumineux clignote.
2. Appuyez et maintenez enfoncé le bouton du Hub d'affichage jusqu'à ce que le témoin lumineux clignote.
3. Appuyez et maintenez enfoncé le bouton Bluetooth de la télécommande jusqu'à ce que les témoins lumineux de la caméra et du Hub d'affichage cessent de clignoter.
4. Si l'appairage échoue, répétez l'opération à partir de l'étape 1.

APPLICATION DE RÉGLAGE DE LA CAMÉRA

Utilisez ce programme pour contrôler le panoramique, l'inclinaison, le zoom, la mise au point et la qualité d'image (comme la luminosité et le contraste) de la caméra à partir du logiciel. Il peut être téléchargé sur www.logitech.com.

AMÉLIORER RALLY

Plusieurs accessoires optionnels facilitent l'installation et permettent d'utiliser RALLY PLUS dans des salles plus grandes :

1. Kit de montage Rally : Supports de montage pour le Hub de table, le Hub d'affichage, la caméra et les haut-parleurs.
2. Pods de micro supplémentaires : RALLY PLUS peut prendre en charge jusqu'à 7 Pods de micro, offrant une grande flexibilité en termes de taille et de configuration de la salle.
3. Hub pour Pods de micro : Utilisé pour ramifier le routage des microphones et faire passer la plupart des câbles des Pods de micro sous la table. Le Hub pour Pods de micro dispose de 3 prises qui peuvent être connectées à une combinaison de Pods de micro ou d'autres Hubs pour Pods de micro.
4. Support TV : Fonctionne avec l'un des supports de montage de la caméra ou des haut-parleurs. Le support TV peut être utilisé par paires pour monter la caméra et le haut-parleur au-dessus et en dessous du téléviseur.

POUR PLUS D'INFORMATIONS

Vous trouverez des informations supplémentaires sur RALLY PLUS, notamment :

• FAQ
• Logiciels pour activer les fonctions dans diverses applications
• Comment commander des pièces de rechange et plus encore sur

www.logitech.com/support/Rally

© 2020 Logitech, Logi et le logo Logitech sont des marques commerciales ou des marques déposées de Logitech Europe S.A. et/ou de ses filiales aux États-Unis et dans d'autres pays. Toutes les autres marques sont la propriété de leurs propriétaires respectifs. Logitech n'assume aucune responsabilité pour les erreurs pouvant apparaître dans ce manuel. Les informations contenues dans ce document sont sujettes à modification sans préavis.
