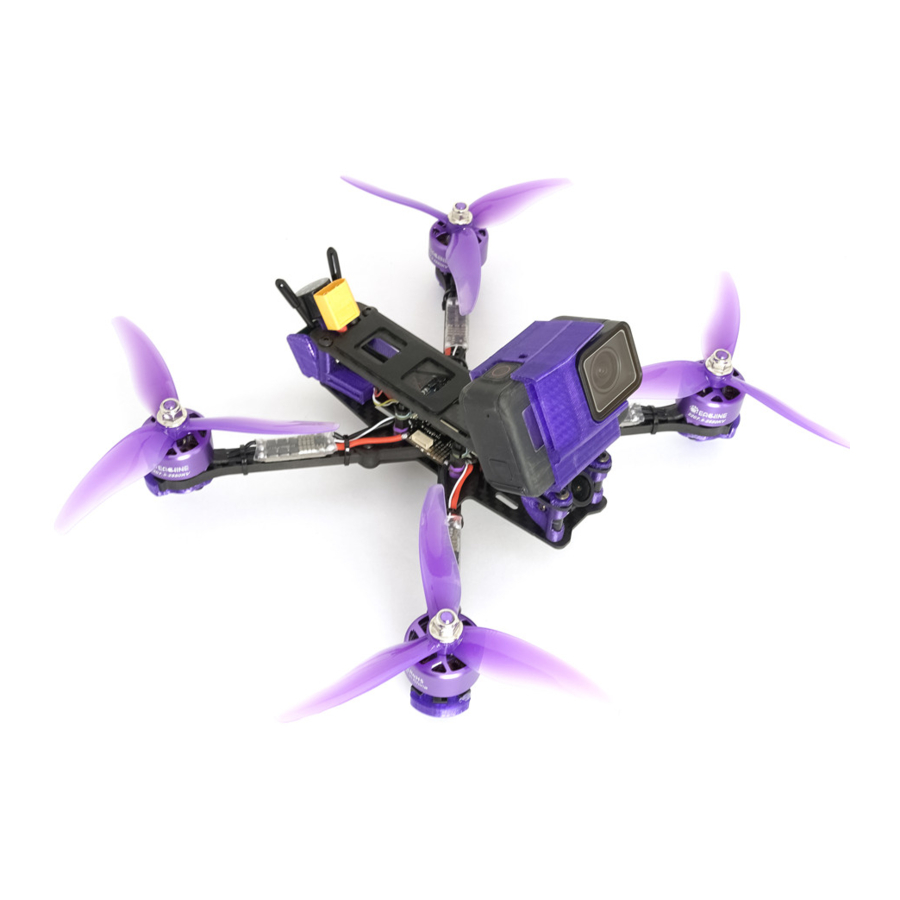

Eachine Wizard X220 V3 - Manuel du drone de course FPV RC 4S de 225 mm

Contenu de l'emballage

1 x kit de cadre X220 V3
2 x moteur brushless 2207.5 2550KV CW
2 x moteur brushless 2207.5 2550KV CCW
4 x ESC 35A BLHeli_S
1 x contrôleur de vol F405 PDB personnalisé
1 x caméra RunCam Phoenix 2 1000TVL
1 x VTX 5.8G 40CH 0mW/25mW/200mW/600mW commutable
1 x avertisseur sonore (buzzer) et feux arrière BB
1 x antenne vidéo
2 x sangle de batterie 20*200mm
1 x support de caméra 30° compatible avec Runcam 3 3S Gopro session
4 x Racerstar 5143 CW
4 x Racerstar 5143 CCW

PNP

Contrôleur de vol : ICE F405-PDB
ESC : ICE T-35A
VTX : MT5G8 5804
Caméra FPV : RunCam Phoenix2
Moteur : 2207.5-2550KV
Hélices : Racerstar 5143

Kit de cadre

Empattement : 225 mm
Épaisseur de la plaque supérieure : 2,0 mm
Épaisseur des bras du châssis : 5,0 mm
Épaisseur de la plaque inférieure : 2,0 mm
Épaisseur de la plaque en X : 2 mm
Entretoises du châssis : M3*20mm 6 PCS

Moteur

Dimensions : 2207.5
KV du moteur : 2550 RPM/V
Cellules Lipo : 3-4S
Poids : 34g
Courant continu max. : 45A
Puissance continue max. : 756W
Configuration : 12N/14P
Arbre d'adaptateur d'hélice : M5
Hélice : 5-6 pouces

ESC

Tension d'entrée : Lipo 3-6s
Courant de fonctionnement : 35A
Courant de crête : 40A
BEC : NON
Dimensions : 30×10mm
MOS : AON7418
Micrologiciel : BLHeli_S
Protocole : DSHOT150/300/600/1200/ONSOHT125MultiShot Damped
Poids : 3,0g

Contrôleur de vol

MCU : STM32F405
GYRO : BMI270
Baromètre : BMP280
Blackbox : 16M Mémoire
Entrée : Lipo 2-6S
Montage : 30.5X30.5mm
Taille : 37×37mm
Poids : 10g

VTX commutable

Nom de l'article : VTX 5.8G 40CH 0mW/25mW/200mW/600mW
Puissance de sortie et distance de transmission commutables : ≥0.5km@25mW, ≥1km à 200mW, ≥2km à 600mW
Puissance de transmission : 0mW / 25mW / 200mW / 600mW
Format vidéo complet : NTSC / PAL
Tension d'entrée et dissipation de puissance : 7V ~ 24V, + 12V / 260mA @ 600mW
Taille : 36*36*6mm
Poids : ≤ 7g (hors antenne)
Balayage par tube Nixie : point de fréquence (1-8), bande de fréquence (AE), puissance (1-3, 0=0mW, 1=25mW, 2=200mW, 3=600mW)
Contenu de l'emballage : 1 x VTX 5.8G 40CH 0mW/25mW/200mW/600mW commutable

Caméra

Numéro de modèle : RunCam Phoenix 2
Capteur d'image : capteur de mouvement super large de 1/2 pouce
Résolution horizontale : 1000TVL
Objectif de la caméra : 2,1 mm (M12) Fov 155° (4:3)
Échelle de l'écran : 4:3/16:9 commutable
Image miroir : OUI
Format vidéo : NTSC/PAL commutable
Rapport signal/bruit : > 50dB (AGC gain automatique désactivé)
Vitesse d'obturation électronique : Automatique
Contrôle automatique du gain : Automatique
Éclairage minimum : 0.001 lux@ouverture
Dynamique étendue : Dynamique globale étendue
Commutateur Jour/nuit : Couleur/noir et blanc/ext/menu auto
Contrôle : Contrôle par clavier
Alimentation : DC 5-36 volts
Courant de fonctionnement : 200 mA@5 V: 85 mA@12 V
Matériau du boîtier : ABS
Poids net : 9g
Dimensions : 19*19*20mm

Avertisseur sonore et feu arrière

Tension de fonctionnement : 5V
Taille : 32*18*7mm
Poids : 2,4g
LED : 4 lumières
Avertisseur sonore : OUI

Déverrouillage/verrouillage du moteur

Réglez l'interrupteur de déverrouillage sur la station au sol BF, allumez la télécommande, tournez les gaz au point le plus bas, connectez la batterie sur l'appareil, déverrouillez le décollage.

Vol de franchissement

1. Le vol est plus adapté aux pilotes expérimentés.
2. Pendant le vol, veuillez maintenir le vol dans la portée de réception vidéo (la portée réelle dépend de l'environnement de vol et des conditions météorologiques).
3. Pendant le vol, veuillez éviter les foules, les animaux, les fils à haute tension et autres obstacles.

Référence de réglage des paramètres

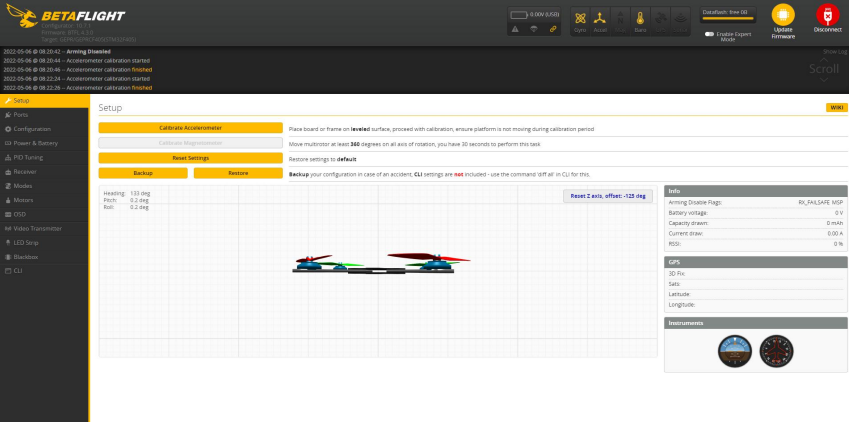

1. Connectez le contrôleur de vol via USB, cliquez sur "Connect" (Connecter)

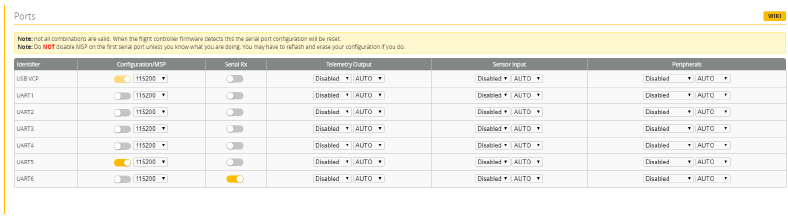

3. Ouvrez le port série correspondant au récepteur

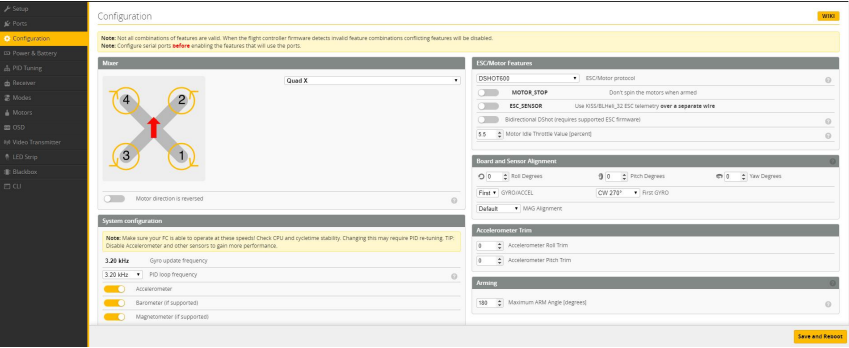

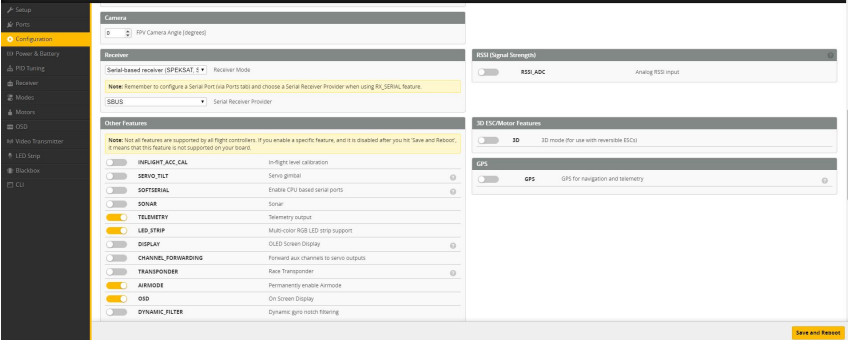

4. Fichier de configuration

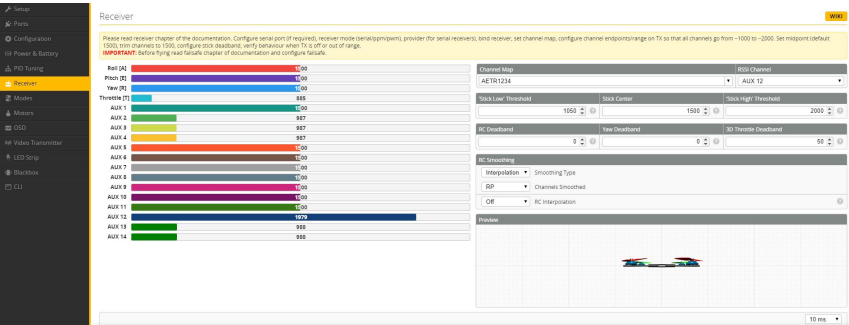

5. Récepteur

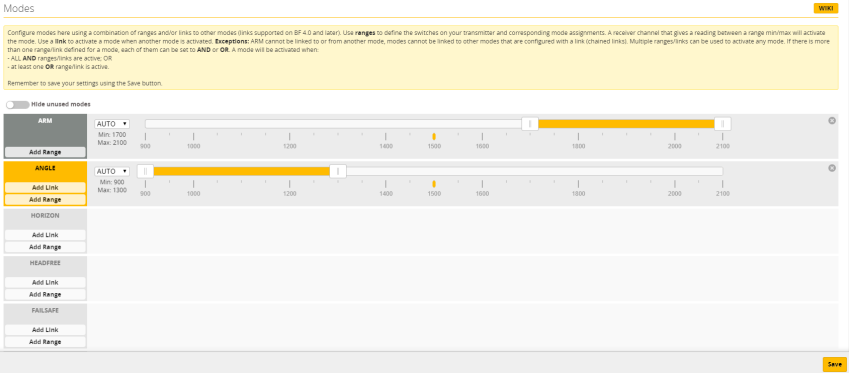

6. Modes

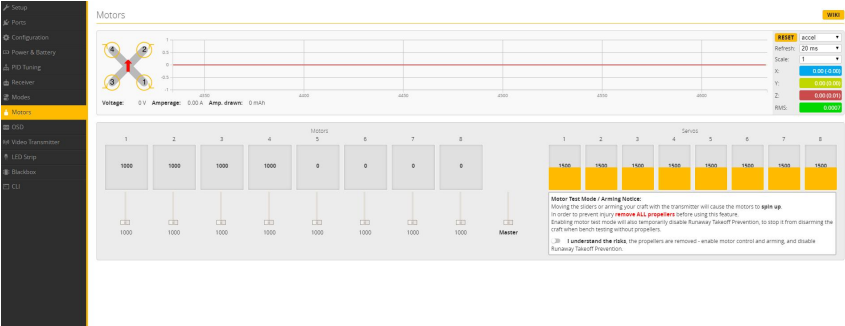

7. Moteur

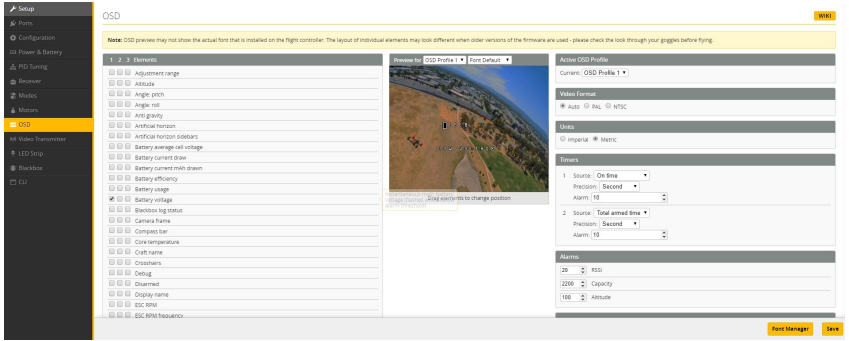

8. OSD


Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Eachine Wizard X220 V3 - Manuel du drone de course FPV RC 4S de 225 mm
