Fonctionnalités

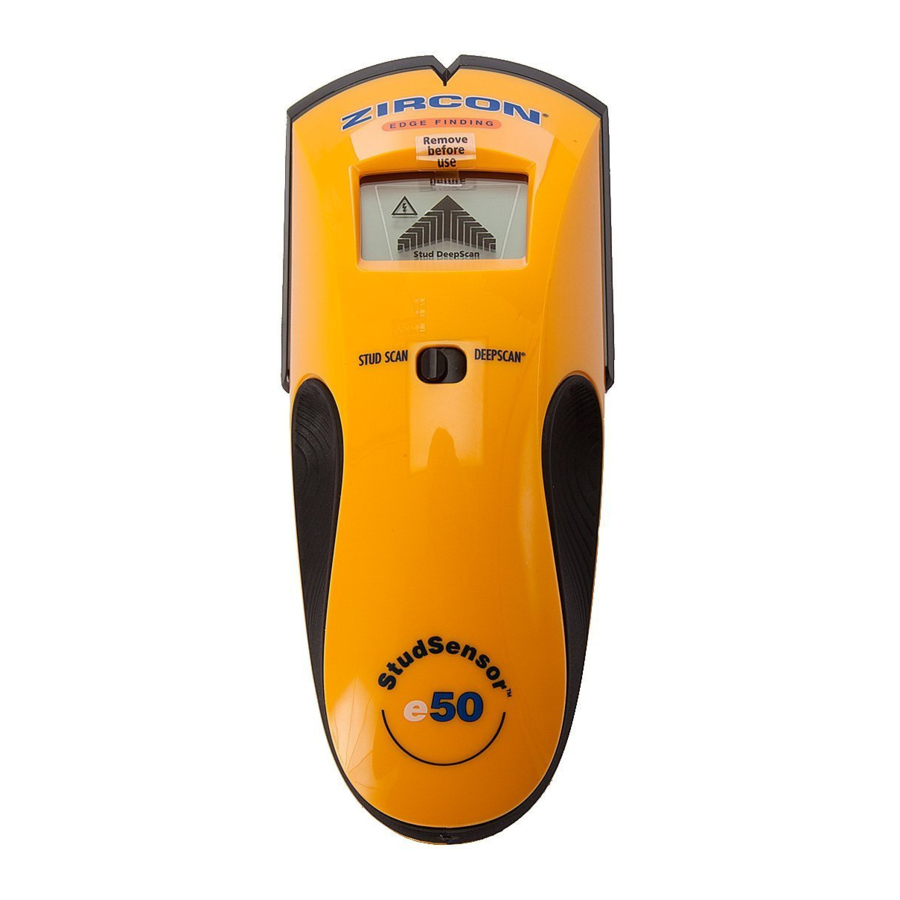

Le StudSensor^™ e50 dispose de deux modes de balayage :

BALAYAGE MONTANTS (STUD SCAN) : Localise les bords des montants en bois et en métal jusqu'à 19 mm de profondeur
BALAYAGE PROFOND (DEEPSCAN^®) : Localise les bords des montants en bois et en métal jusqu'à 38 mm de profondeur

La détection WireWarning^® détecte et avertit automatiquement l'utilisateur des fils CA sous tension en modes BALAYAGE MONTANTS (STUD SCAN) et BALAYAGE PROFOND (DEEPSCAN^®). Lorsque une tension CA est détectée, l'icône WireWarning^® CA s'affiche à l'écran.

INSTALLATION DE LA PILE

Appuyez sur la languette du compartiment à pile au bas de l'outil et ouvrez le compartiment.

Insérez une nouvelle pile 9 V, en faisant correspondre les bornes positive (+) et négative (-) aux icônes imprimées au dos. Enclenchez la pile et replacez le compartiment.

CONSEILS D'UTILISATION

Pour des résultats de balayage optimaux :

Tenez l'outil droit, parallèle aux montants, et ne le faites pas pivoter.
Gardez l'outil à plat contre le mur et ne le balancez pas, ne l'inclinez pas et n'appuyez pas fort en le faisant glisser lentement sur la surface à balayer.
Évitez de placer votre autre main, ou toute autre partie de votre corps, sur la surface à balayer.
Selon la proximité des câbles électriques ou des tuyaux par rapport à la surface du mur, le détecteur peut les détecter de la même manière que les montants. La prudence est toujours de mise lorsque vous clouez, coupez ou percez des murs, des sols et des plafonds qui peuvent contenir ces éléments.
Pour éviter les surprises, rappelez-vous que les montants ou solives sont normalement espacés de 41 ou 61 cm et ont une largeur de 38 mm. Tout ce qui est plus rapproché ou d'une largeur différente pourrait ne pas être un montant, une solive ou un coupe-feu.

Si vous obtenez des résultats de balayage erratiques, cela peut être dû à l'humidité, à la présence d'humidité dans la cavité murale ou la plaque de plâtre, ou à une peinture ou un papier peint récemment appliqués qui n'ont pas encore séché. Bien que l'humidité ne soit pas toujours visible, elle interférera avec les capteurs de l'outil. Veuillez laisser le mur sécher quelques jours.

Ne vous fiez pas exclusivement au détecteur pour localiser les éléments derrière la surface balayée. Utilisez d'autres sources d'information pour aider à localiser les éléments avant de percer la surface. Ces sources supplémentaires comprennent les plans de construction, les points d'entrée visibles des tuyaux et des câbles dans les murs, comme dans un sous-sol, et les pratiques standard d'espacement des montants de 41 et 61 cm.

Coupez toujours l'alimentation lorsque vous travaillez à proximité de fils électriques.

TRAVAIL AVEC DIFFÉRENTS MATÉRIAUX

Le StudSensor^™ e50 est destiné à être utilisé uniquement sur des murs intérieurs secs.

Remarque : La profondeur et la précision de la détection peuvent varier en fonction de l'humidité, du contenu des matériaux, de la texture du mur et de la peinture.

Le StudSensor^™ e50 peut balayer efficacement la plupart des matériaux en feuille, y compris :

Planchers de bois brut (en mode DEEPSCAN^®)
Linoléum sur base en bois
Plaque de plâtre sur gaine de contreplaqué
Murs tapissés (s'ils sont secs)
Plafonds texturés d'épaisseur uniforme (placez un mince morceau de carton sur le plafond et balayez-le pour éviter d'endommager la texture)

Le StudSensor^™ e50 n'est pas conçu pour balayer des matériaux tels que :

Carrelage de sol en céramique
Moquette et sous-couche
Papier peint à fibres métalliques
Murs fraîchement peints encore humides (peut prendre une semaine ou plus pour sécher après l'application)
Murs à lattes et plâtre
Panneaux d'isolation recouverts de feuille
Verre ou tout autre matériau dense

SÉLECTION DU MODE

Déplacez le sélecteur vers le mode désiré :

BALAYAGE MONTANTS (STUD SCAN) pour trouver des montants en bois ou en métal, ou BALAYAGE PROFOND (DEEPSCAN^®) pour trouver des montants derrière des murs de plus de 19 mm d'épaisseur.

L'appareil restera éteint si le bouton d'alimentation n'est pas enfoncé.

LOCALISATION D'UN MONTANT

Toujours balayer les montants avec le détecteur à plat contre le mur. Déplacez le sélecteur de mode sur BALAYAGE MONTANTS (STUD SCAN), placez l'outil à plat contre le mur, puis appuyez et maintenez enfoncé le bouton d'alimentation. Attendez le bip pour confirmer que l'étalonnage est terminé avant de déplacer le détecteur.

Continuez à maintenir le bouton d'alimentation enfoncé, puis faites glisser lentement l'appareil horizontalement sur le mur, vers la gauche ou la droite. Lorsque vous approchez un montant, les segments de la flèche commenceront à s'allumer.

Lorsque la flèche complète s'affiche pour la première fois, le pointeur SpotLite^® s'illumine et un son continu retentit, vous avez localisé le bord du montant. Marquez cet endroit.

Sans relâcher le bouton d'alimentation, continuez à balayer au-delà du point marqué jusqu'à ce que certains segments de la flèche s'éteignent. Faites glisser l'appareil dans le sens inverse pour localiser l'autre bord du montant.

Marquez ce deuxième point. Le milieu du montant est centré entre les deux marques.

DÉTECTION WIREWARNING

La détection WireWarning^® fonctionne en continu en modes BALAYAGE MONTANTS (STUD SCAN) et BALAYAGE PROFOND (DEEPSCAN^®). Lorsqu'une tension CA sous tension est détectée, l'indicateur WireWarning^® apparaît sur l'écran. Si le balayage commence au-dessus d'un fil CA sous tension, l'indicateur WireWarning^® clignotera en continu. Faites preuve d'une extrême prudence dans ces circonstances ou chaque fois que du courant CA sous tension est présent.

Les localisateurs de champs électriques peuvent ne pas détecter les fils CA sous tension si de l'humidité est présente dans le mur, ou si les fils se trouvent à plus de 51 mm de la surface balayée, dans un conduit en plastique ou derrière un mur de cisaillement en contreplaqué ou un revêtement mural métallique.

NE PRÉSUPPOSEZ PAS QU'IL N'Y A PAS DE FILS ÉLECTRIQUES SOUS TENSION DANS LE MUR. NE PRENEZ AUCUNE MESURE QUI POURRAIT ÊTRE DANGEREUSE SI LE MUR CONTIENT UN FIL ÉLECTRIQUE SOUS TENSION. COUPEZ TOUJOURS L'ALIMENTATION ÉLECTRIQUE, LE GAZ ET L'EAU AVANT DE PERCER UNE SURFACE. LE NON-RESPECT DE CES INSTRUCTIONS PEUT ENTRAÎNER UN CHOC ÉLECTRIQUE, UN INCENDIE ET/OU DES BLESSURES GRAVES OU DES DOMMAGES MATÉRIELS.

CONSEILS UTILES

Voir aussi Conseils d'utilisation

Situation	Causes probables	Solutions
Tous les icônes LCD clignotent et l'appareil émet un bip continu.	Le balayage a commencé sur une partie dense du mur ou au-dessus d'un montant. L'appareil n'était pas à plat contre le mur. L'appareil a été incliné ou soulevé pendant le balayage. (Tous ces facteurs affectent un bon étalonnage.) La surface de balayage est trop dense ou trop humide pour que l'appareil fonctionne.	Éteignez l'appareil, déplacez-le de 5 à 8 cm, appuyez sur le bouton d'alimentation et recommencez. Sur les surfaces rugueuses, placez un mince morceau de carton sur le mur et balayez-le pour aider l'appareil à glisser plus en douceur. Gardez votre main à au moins 15 cm de l'appareil pendant l'étalonnage et le balayage. Tenez l'appareil avec le pouce et l'index, pas plus haut que les poignées. Veillez à ne pas bouger vos doigts après l'étalonnage. Tenez toujours l'appareil parallèle au montant et déplacez-le perpendiculairement au montant que vous essayez de localiser. Si vous utilisez l'appareil sur un mur récemment enduit, peint ou tapissé, laissez-le sécher et réessayez.
Impossible de détecter les montants en mode BALAYAGE MONTANTS (STUD SCAN). Le segment LCD central ne s'allume pas ou ne clignote pas en mode BALAYAGE MONTANTS (STUD SCAN).	Le mur est particulièrement épais ou dense.	Passez en mode BALAYAGE PROFOND (DEEPSCAN^®) pour localiser le montant. Interpréter la paire de barres LCD les plus proches du centre comme étant le bord du montant.
L'icône TruCal^® s'allume mais, lors du balayage, l'appareil ne fait rien d'autre.	L'appareil peut ne pas être à plat contre le mur. Si l'appareil est en mode BALAYAGE PROFOND (DEEPSCAN^®) (DEEPSCAN^® est allumé), vous avez peut-être effectué l'étalonnage au-dessus d'un montant.	Tenez l'appareil de manière à ce que les deux bandes Velcro^® au dos soient en contact avec le mur. Réétalonnez l'appareil à un autre endroit et re-scannez la zone.
Travail en mode BALAYAGE PROFOND (DEEPSCAN^®) et impossible de détecter les montants.	Vous avez peut-être effectué l'étalonnage au-dessus d'un montant. (La condition d'erreur est désactivée en mode BALAYAGE PROFOND (DEEPSCAN^®) car il est deux fois plus sensible que le BALAYAGE MONTANTS (STUD SCAN).) Vous tenez peut-être l'appareil comme une télécommande de télévision, en le pointant vers le mur.	Déplacez l'appareil de 5 à 8 cm et réétalonnez. Tenez l'appareil de manière à ce que les deux bandes Velcro^® au dos soient en contact avec le mur.
Détecte d'autres objets en plus des montants.	Les câbles électriques et les tuyaux métalliques ou en plastique peuvent être proches ou toucher la surface arrière du mur.	Vérifiez la présence d'autres montants également espacés de chaque côté de 30, 41 ou 61 cm ou du même montant à plusieurs endroits directement au-dessus ou au-dessous de la première zone de balayage.
Vous suspectez des fils électriques, mais vous n'en détectez aucun.	Les fils peuvent être blindés derrière des revêtements muraux métalliques, des murs de cisaillement en contreplaqué ou d'autres matériaux denses, ou dans un conduit. Les fils peuvent ne pas être sous tension. Les fils plus profonds que 51 mm de la surface peuvent ne pas être détectés.	Faites preuve d'une prudence accrue si la zone contient du contreplaqué, un épais support en bois derrière la plaque de plâtre, ou des murs plus épais que la normale. Si un interrupteur contrôle une prise, assurez-vous qu'il est sur ON pour la détection, mais qu'il est éteint lorsque vous travaillez à proximité de fils électriques. *Coupez toujours l'alimentation lorsque vous coupez, clouez ou percez à proximité de fils électriques.*
La zone de détection de tension semble beaucoup plus grande que le fil réel (CA uniquement).	La détection de tension peut s'étendre sur la plaque de plâtre jusqu'à 30 cm de chaque côté d'un fil électrique réel.	Pour affiner la détection, éteignez et rallumez l'appareil au bord de la zone où le fil a été détecté et balayez à nouveau. *Coupez toujours l'alimentation lorsque vous coupez, clouez ou percez à proximité de fils électriques.*

DeepScan, SpotLite, StudSensor, TruCal, WireWarning et Zircon sont des marques déposées ou des marques commerciales de Zircon Corporation.
