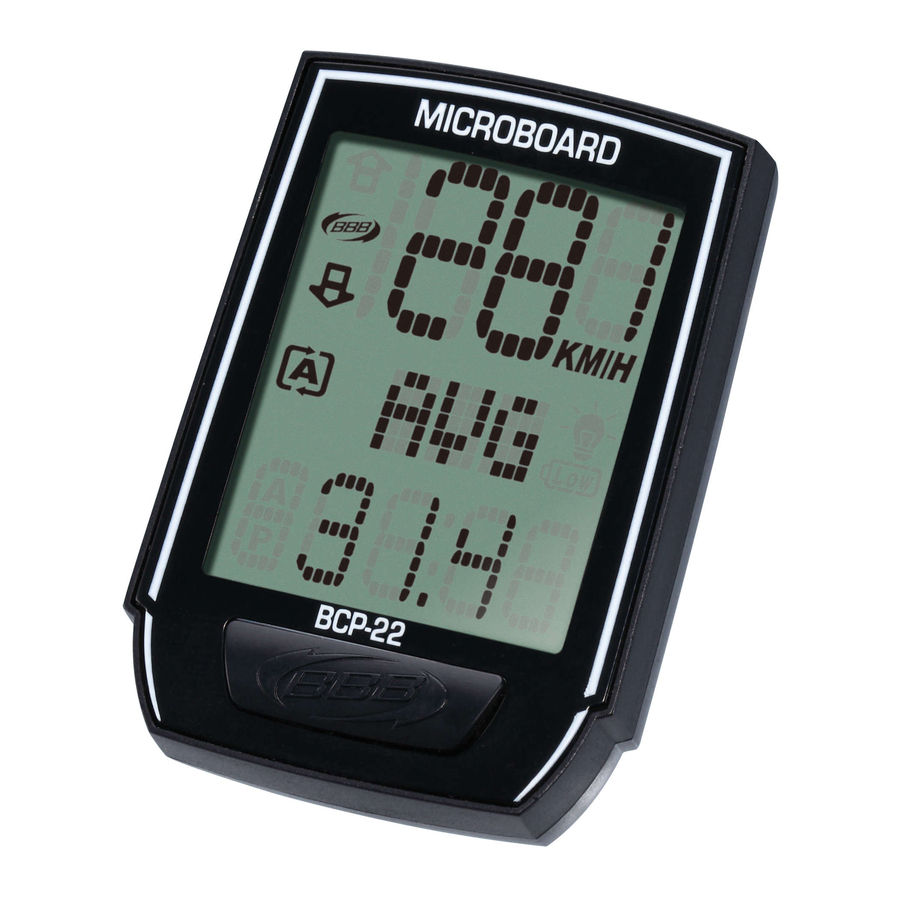

BBB BCP-22 - Manuel MicroBoard

Sommaire

Aperçu

Aperçu

Montage

Montage

Fonctions

SPD: Vitesse Actuelle
0 - 199.9 Km/h 120 Miles/h +/- 1%
La vitesse actuelle est toujours affichée sur l'ensemble des 4 chiffres pendant que vous roulez.

CLK: Horloge 12H / 24H
1:00:00 - 12:59:59 AM/PM ou 0:00:00 - 23:59:59 +/-0.003%
CLK peut afficher l'heure actuelle en format 12H AM-PM ou 24H.

DST: Distance Parcourue
0.00 - 999.99 Km/Miles +/- 0.1%
La fonction DST accumule les données de distance depuis la dernière opération RESET (Réinitialisation).

RTM: Temps de Parcours
00M00S - 59M59S 1H00M - 99H59M
RTM totalise le temps de parcours depuis la dernière opération RESET (Réinitialisation).

AVG: Vitesse Moyenne
0.0 - 199.9 Km/h 120.0 Miles/h +/- 0.1%
AVG est calculée à partir de la DST divisée par le RTM ; les données moyennes sont comptées depuis la dernière opération RESET (Réinitialisation).

MAX: Vitesse Maximale
0.00 - 199.99 Km/Miles +/- 1%
MAX affiche la vitesse la plus élevée depuis la dernière opération RESET (Réinitialisation).

T.RT: Temps de Parcours Total
0H00M - 999H59M
Le T.RT totalise le temps de parcours depuis la dernière opération ALL CLEAR (Effacement Total).

ODO: Odomètre
0 - 99999 Km/Miles +/- 0.1%
L'ODO accumule la distance totale.
Les données ODO ne peuvent être effacées que par l'opération ALL CLEAR (Effacement Total).

: SCAN (Balayage)

  1. Mode d'affichage à balayage automatique.
    Appuyez sur le bouton MODE (Mode) jusqu'à ce que le symbole soit affiché. L'ordinateur changera automatiquement les modes d'affichage dans une séquence en boucle toutes les 5 secondes.
  2. Mode d'affichage fixe.
    Appuyez sur le bouton MODE (Mode) pour désactiver le symbole et sélectionner un mode d'affichage souhaité ; l'ordinateur arrêtera l'opération d'affichage à balayage automatique.

: Speed Pacer (Indicateur de rythme de vitesse)
La flèche d'indicateur de rythme de vitesse clignote lorsque la vitesse actuelle est supérieure à la vitesse moyenne et la flèche vers le bas clignote inversement.

: Low Battery Indicator (Indicateur de batterie faible)
Le symbole apparaîtra pour indiquer que la batterie est presque vide.

Configuration de l'Unité Principale

INITIALISER L'ORDINATEUR (ALL CLEAR (Effacement Total))

fig.1

  1. Maintenez enfoncés simultanément les boutons MODE (Mode) et SET (Réglage) pendant plus de 3 secondes pour initialiser l'ordinateur et effacer toutes les données.

    Assurez-vous d'initialiser l'ordinateur avant la première utilisation, sinon l'ordinateur pourrait afficher des erreurs.
  2. Les segments LCD seront testés automatiquement après l'initialisation de l'unité.
  3. Appuyez sur le bouton MODE (Mode) pour arrêter le test LCD, puis le "KM/h" (Km/h) clignotant apparaît.

SÉLECTION DE L'UNITÉ

Appuyez sur le bouton MODE (Mode) pour choisir KM/h ou M/h. Appuyez sur le bouton SET (Réglage) pour confirmer le choix désiré.

RÉGLAGE DES DONNÉES DE CIRCONFÉRENCE

Il affiche la valeur par défaut "c2155" (c2155) de 2155mm. Mesurez la valeur de votre roue ou référez-vous au tableau rapide fourni dans ce manuel.

CIRCONFÉRENCE DE LA ROUE

  1. Mesure Précise (fig.2-1)

    Faites rouler la roue jusqu'à ce que la valve soit à son point le plus bas près du sol, puis marquez ce premier point sur le sol. Poussez le vélo vers l'avant jusqu'à ce que la valve revienne à son point le plus bas. Marquez le second point sur le sol. Mesurez la distance entre les marques. Entrez cette valeur pour régler la circonférence de la roue.
  2. Tableau Rapide (fig.2-2): Obtenez une valeur de circonférence appropriée à partir du tableau.

RÉGLAGE DE L'HORLOGE

  1. Il affiche le symbole lors de ce réglage d'horloge.
  2. Sélection 12H-AM, 12H-PM ou 24H.
    Une pression rapide sur le bouton MODE (Mode) pour sélectionner 12H-AM, 12H-PM ou 24H. Maintenez enfoncé le bouton MODE (Mode) pendant plus de 2 secondes pour passer à l'écran de réglage de l'horloge.
    Une pression rapide sur le bouton MODE (Mode) fait avancer le chiffre clignotant de 1.
  3. Pour changer le chiffre clignotant, maintenez enfoncé le bouton MODE (Mode) jusqu'à ce que le chiffre clignotant se déplace vers le chiffre suivant.

RÉGLAGE DES DONNÉES ODO ET T.RT

La fonction est conçue pour DÉFINIR les données précédentes d'ODO et de T.RT lorsque la batterie est remplacée. Chaque pression sur le bouton SET (Réglage) passe une étape du processus de réglage des données.

Boutons et Opérations

BOUTON MODE (Mode)

(fig.3)

Appuyez rapidement sur ce bouton pour passer en séquence d'un écran de fonction de base à un autre.

BOUTON SET (Réglage)

(fig.4)

Maintenez enfoncé le bouton SET (Réglage) (environ 3 secondes) pour entrer dans le réglage des données.

DÉMARRAGE / ARRÊT AUTOMATIQUE (AUTOMATIC START / STOP)

  1. L'ordinateur commencera automatiquement à compter les données SPD, ODO, DST, MAX, T.RT, RTM et AVG lorsque vous roulez et cessera de compter les données lorsque la conduite est arrêtée.
  2. Le symbole clignotant indique que l'ordinateur reçoit un signal.

ALIMENTATION AUTO MARCHE / ARRÊT (POWER AUTO ON / OFF)

(fig.5)

Pour préserver la batterie, cet ordinateur s'éteindra automatiquement s'il n'a pas été utilisé pendant environ 15 minutes. L'alimentation se rallumera automatiquement en faisant rouler le vélo ou en appuyant sur le bouton MODE (Mode).

OPÉRATION RESET (Réinitialisation)

(fig.6)

  1. Maintenez enfoncé le bouton MODE (Mode) jusqu'à ce que l'affichage LCD soit vide, puis relâchez-le. L'ordinateur effectuera un RESET (Réinitialisation) des DST, RTM, AVG et MAX.
  2. Les données CLK, T.RT et ODO ne peuvent pas être réinitialisées.

RÉTROÉCLAIRAGE EL

(fig.7)

Appuyez sur le bouton SET(EL) (Réglage(EL)) pour activer ou désactiver la fonction de rétroéclairage EL.

Lorsque vous activez le rétroéclairage EL, le symbole apparaîtra.

Après avoir appuyé sur le bouton MODE (Mode), il s'allumera pendant 4 secondes.

CHANGEMENT DE BATTERIE

(fig.8)

  1. Le symbole apparaîtra pour indiquer que la batterie est presque vide.
  2. Remplacez la batterie par une nouvelle batterie dans les quelques jours suivant l'apparition du symbole.
  3. Toutes les données seront effacées lors du remplacement de la batterie, mais cet ordinateur vous permet de régler l'ODO que vous aviez avant de remplacer la batterie. Gardez une trace de ces données avant de retirer l'ancienne batterie !
  4. Remplacez par une nouvelle pile CR2025 et initialisez l'unité principale.

PRÉCAUTIONS

  1. Cet ordinateur peut être utilisé sous la pluie mais ne doit pas être utilisé sous l'eau.
  2. Ne laissez pas l'unité principale exposée à la lumière directe du soleil lorsque vous ne roulez pas à vélo.
  3. Ne démontez pas l'unité principale ni ses accessoires.
  4. Vérifiez périodiquement la position relative et l'écart entre le capteur et l'aimant.
  5. Nettoyez périodiquement les contacts du support et le dessous de l'unité principale.
  6. N'utilisez pas de diluant, d'alcool ou de benzène pour nettoyer l'unité principale ou ses accessoires lorsqu'ils sont sales.
  7. N'oubliez pas de faire attention à la route pendant que vous roulez.

DÉPANNAGE

PROBLÈME VÉRIFICATIONS SOLUTION

Pas d'affichage
  1. La batterie est-elle vide?
  2. L'installation de la batterie est-elle incorrecte?
  1. Remplacez la batterie.
  2. Assurez-vous que le pôle positif de la batterie est tourné vers le capuchon de la batterie.

Pas de vitesse actuelle ou données incorrectes
  1. Est-il en mode de réglage des données?
  2. Les contacts entre l'unité principale et le support sont-ils mauvais?
  3. Les positions relatives et l'écart entre le capteur et l'aimant sont-ils corrects?
  4. Le fil est-il cassé ou endommagé?
  5. La circonférence est-elle correcte?
  1. Référez-vous à la procédure de réglage des données et effectuez l'ajustement.
  2. Nettoyez les contacts.
  3. Référez-vous à l'installation et ajustez correctement.
  4. Réparez ou remplacez le fil.
  5. Référez-vous au "CIRCUMFERENCE DATA SETTING" (RÉGLAGE DES DONNÉES DE CIRCONFÉRENCE) et entrez la valeur correcte.

Affichage irrégulier

 Référez-vous à la "MAIN UNIT SETUP" (CONFIGURATION DE L'UNITÉ PRINCIPALE) et initialisez l'ordinateur à nouveau.

L'écran LCD est vide

 Avez-vous laissé l'unité principale en plein soleil sans rouler à vélo pendant une longue période? Placez l'unité principale à l'ombre pour qu'elle retrouve son état normal. Aucun effet négatif sur les données.

L'affichage est lent

 La température est-elle inférieure à 0˚C (32˚F)? L'unité retrouvera son état normal lorsque la température augmentera.

Température de fonctionnement: 0˚C ~ 50˚C (32˚F ~ 122˚F)

Température de stockage: -10˚C ~ 60˚C (14˚F ~ 140˚F)

Alimentation de la batterie de l'unité principale: pile 3V x 1 (CR2025)

Dimensions et poids de l'unité principale: 34 x 50 x 11.5mm / 33.15g
