Manuel Maytronics Dolphin Explorer E30

SPÉCIFICATIONS

Protection moteur : IP 68
Profondeur minimale : 0,80 m / 2,6 pieds
Profondeur maximale : 5 m / 16,4 pieds
Alimentation numérique
Entrée : 100-125 Volts CA / 200-230 Volts CA
50-60 Hertz
Sortie : <30 VCC
IP 54

AVERTISSEMENTS ET PRÉCAUTIONS

Avertissements

• Utilisez uniquement l'alimentation électrique fournie à l'origine
• Assurez-vous que la prise électrique est protégée par un disjoncteur différentiel de fuite à la terre (GFI) ou un interrupteur de fuite à la terre (ELI)
• Maintenez l'alimentation électrique hors de l'eau stagnante
• Positionnez l'alimentation électrique à au moins 3,5 m/12 pieds du bord de la piscine
• Ne pas entrer dans la piscine pendant que le nettoyeur de piscine fonctionne
• Débranchez l'alimentation électrique avant toute intervention

Précautions

Utilisez le nettoyeur de piscine uniquement dans les conditions d'eau suivantes :

PIÈCES DU NETTOYEUR DE PISCINE

Nettoyeur de piscine robotisé Modèle Basic 13 / Classic 13 / Classic 13+

Options d'alimentation électrique

Options de filtration

Kit caddy - en option

UTILISATION DU NETTOYEUR DE PISCINE

Installation

Avant d'utiliser le nettoyeur de piscine pour la première fois, suivez les étapes suivantes :

1. Positionnez l'alimentation électrique approximativement au milieu du côté long de la piscine, à une distance minimale de 3,5 m/12 pieds de la piscine et à 11 cm/4 pouces au-dessus du sol.

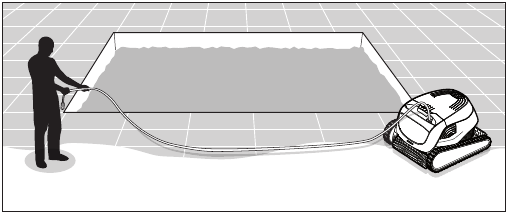

2. Déroulez le câble et étirez-le complètement pour qu'il n'y ait pas de nœuds.

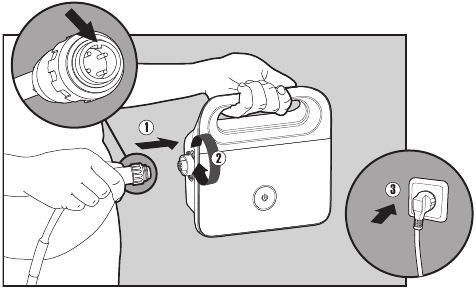

3. Fixez le câble flottant à l'alimentation électrique en l'insérant avec l'encoche du connecteur (1) alignée avec la rainure de la prise de l'alimentation électrique, puis tournez dans le sens des aiguilles d'une montre (2). Branchez l'alimentation électrique et laissez-la en position OFF (3).


Mise en eau du nettoyeur de piscine

1. Mettez le nettoyeur de piscine dans la piscine. Relâchez le nettoyeur de piscine et laissez-le couler jusqu'au fond de la piscine. Assurez-vous que le câble flottant est exempt de toute obstruction.


2. Allumez l'alimentation électrique (ON). Le nettoyeur de piscine fonctionnera maintenant jusqu'à ce qu'il ait atteint la fin du cycle de nettoyage.


Voyants lumineux - Modèle Classic 13+ uniquement

Voyants lumineux.

Retrait du nettoyeur de piscine de la piscine

1. Éteignez (OFF) et débranchez l'alimentation électrique.


2. À l'aide du câble flottant, amenez le nettoyeur de piscine au bord de la piscine. À l'aide de la poignée, retirez le nettoyeur de piscine de la piscine.

   NE TIREZ PAS LE NETTOYEUR DE PISCINE HORS DE LA PISCINE PAR LE CÂBLE.
3. Placez le nettoyeur de piscine sur le bord de la piscine et laissez l'eau s'écouler.


NETTOYAGE DU PANIER DE FILTRATION DOUBLE

Assurez-vous que l'alimentation est coupée et débranchée.

Il est fortement recommandé de nettoyer le panier de filtration après chaque cycle de nettoyage.
Remarque: Ne laissez pas les panneaux filtrants sécher avant le nettoyage.

Nettoyage après utilisation - retrait et nettoyage du panier de filtration double

1. Ouvrez le couvercle du filtre.


2. Lorsque vous ouvrez le couvercle du filtre, la poignée se soulèvera d'elle-même.


3. Soulevez le panier.


4. Ouvrez le loquet pour libérer le couvercle inférieur afin d'enlever les débris.


5. Nettoyez le panier de filtration avec un tuyau d'arrosage.


Nettoyage périodique du filtre – recommandé au moins une fois par mois

Démontez les 4 panneaux filtrants ultra-fins du panier extérieur, en suivant les étapes suivantes :

1. En maintenant la poignée, retirez le panier intérieur en filet.

2. Démontez les panneaux, en commençant par appuyer sur le panneau 1 à l'aide de vos pouces.

3. Continuez à démonter les panneaux dans l'ordre de leurs numéros : 2 — > 3 — > 4.

4. Nettoyez les panneaux filtrants avec un tuyau d'arrosage.

5. Assemblez les panneaux filtrants dans l'ordre suivant : Panneau 4 — > 3 — > 2 — > 1.

6. Insérez le panier de filtration propre et fermez le couvercle du filtre.


NETTOYAGE DE LA TURBINE

Si vous remarquez des débris coincés dans la turbine :

Assurez-vous que l'alimentation est coupée et débranchée.

Nettoyez les débris coincés dans l'ouverture de la turbine, en suivant les étapes suivantes :

Assemblez le compartiment de la turbine en suivant les étapes suivantes :

RANGEMENT HORS SAISON

Si le nettoyeur de piscine ne doit pas être utilisé pendant une période prolongée, suivez les étapes de rangement suivantes :

• Assurez-vous qu'il ne reste pas d'eau dans le nettoyeur de piscine
• Nettoyez soigneusement le panier de filtration et les panneaux et remettez-les en place
• Enroulez le câble de manière à éviter les torsions
• Rangez le nettoyeur de piscine dans un endroit protégé du soleil direct / de la pluie / du gel, à une température comprise entre 5°C et 45°C / 41°F et 113°F

DÉPANNAGE

Si les solutions suggérées ne résolvent pas le problème, veuillez contacter votre revendeur ou un centre de service.
