Vous pouvez effectuer les réglages suivants sur le commu-
tateur de codage :
Position du commu-
tateur (S1)
1
ON
OFF*
4
ON
OFF*
* = réglage sortie usine
S1
ON
1

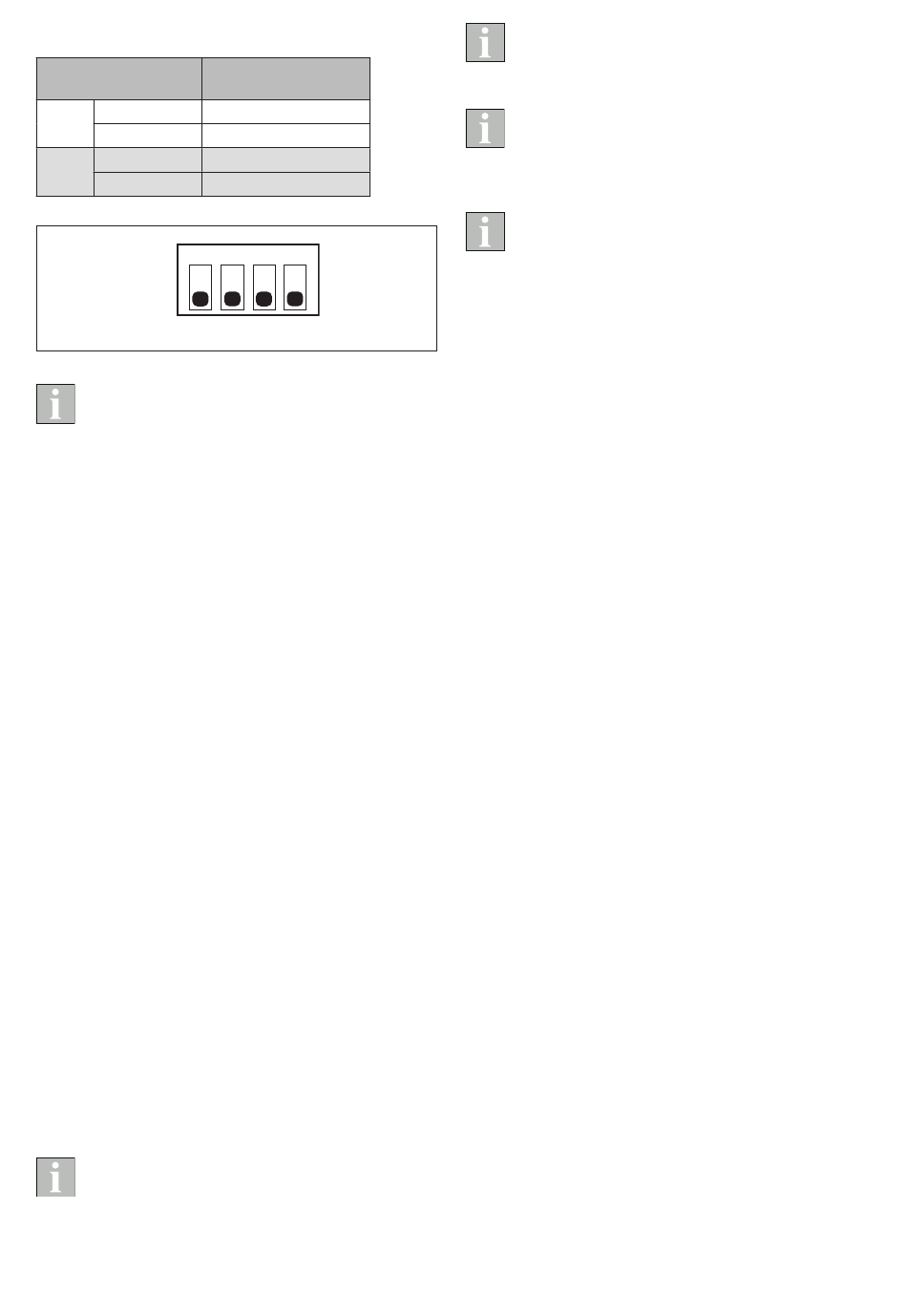

Fig. 2
Réglage sortie usine du commutateur de codage
Interrupteur de programmation
Actuellement, l'interrupteur de programmation (S1)
2 et 3 n'est pas opérationnel.
Fonctionnement
L'installation de commutateurs de codage sur le module
permet d'activer différents programmes. Utiliser des acces-
soires appropriés pour effectuer les réglages.
Interrupteur de programmation (S1) 4 « OFF » -
Manœuvre locale avec mode temporel (à la sortie usine) :
Ce comportement de commande se prête plus particulière-
ment aux stores vénitiens. La protection solaire se déplace
dans la direction
correspondant à la touche enfoncée. Si vous appuyez sur
la touche pendant plus de 2,5 secondes, la commande
passe en auto-maintien. Vous pouvez ensuite relâcher la
touche. La protection solaire se déplace jusqu'à expiration
de la durée de course prédéfinie de 3 minutes. Pour annu-
ler l'auto-maintien et stopper le moteur, il faut brièvement
actionner l'une des touches « vers le haut » ou « vers le
bas ».
Interrupteur de programmation (S1) 4 « ON » -
Manœuvre locale en mode permanent :
Ce comportement de commande s'applique p. ex. aux
moteurs de fenêtre. Après activation de la touche locale, la
fenêtre se déplace dans la direction sélectionnée et passe
immédiatement en auto-maintien. Vous pouvez relâcher
le bouton-poussoir immédiatement, la fenêtre se déplace
jusqu'à expiration de la durée de course prédéfinie de
3 minutes. Pour annuler l'auto-maintien et stopper le mo-
teur, il faut brièvement actionner l'une des touches « vers le
haut » ou « vers le bas »
Interrupteur de programmation (S1) 1 « ON » - active
Déployer - Fonction Déployer :
Que vous ayez choisi le mode temporel ou permanent,
un store en déplacement vers le bas alors que la fonction
« Déployer » est activée effectue un renversement d'orien-
tation complet après un arrêt ou après 3 minutes afin de
garantir la position correcte des lamelles
Organe de commande
En tant qu'organe de commande local, il faut uti-
liser un bouton-poussoir de protection solaire ou
une touche avec contact inverseur et position mé-
diane « Arrêt ».
2
Sous réserve de modifications techniques
Programme
« Déployer » activé
pas opérationnel
Mode permanent
Mode temporel
2
3
4
Commande centrale
La manœuvre locale est bloquée pour la durée
d'exécution d'une commande centrale et tout auto-
maintien éventuellement activé est alors annulé.
Durée de course
Si l'entraînement n'atteint pas le contact de fin de
course au bout de 3 minutes, il est automatique-
ment coupé, que l'ordre de déplacement ait été
déclenchée localement ou depuis la centrale.
Verrouillage
Si un interrupteur externe sans potentiel ou un
interrupteur Reed de verrouillage, p. ex. de votre
protection solaire contre une fenêtre, devait être
connecté au MSE, le shunt de court-circuit entre
V1.1 et V1.2 (voir plan des connexions) doit être
retiré et l'interrupteur doit être connecté à la place.
La protection solaire ou la fenêtre ne peut alors
être commandée que si l'interrupteur est fermé.
Pose
L'appareil se pose en saillie à l'intérieur sur un support
adéquat. Dans le cas d'une pose murale ou au plafond,
vous devez prévoir un dimensionnement approprié du ma-
tériel de fixation. Insérez un tournevis pour vis à fente dans
l'ouverture du couvercle correspondante (reportez-vous à la
figure 4) et soulevez le couvercle avec précaution. Répétez
cette opération pour la deuxième ouverture du couvercle.
Quand les encliquetages sont débloqués, vous pouvez ou-
vrir le couvercle. Vous avez aussi la possibilité de monter
la version en saillie sur un rail DIN (TH 35-15). Assurer une
dissipation suffisante de la chaleur en cours de service.
L'appareil n'est pas adapté à une utilisation en milieu hu-
mide Le raccordement électrique de l'unité de commande
moteur s'effectue d'après le plan des connexions situé au
verso (Fig. 4 à la page 4).
Raccordement électrique
Un dispositif de protection (fusible) et un sectionneur pour
la mise hors tension de l'installation doivent être dispo-
nibles sur le site.
Mise en service
Après la pose et la mise sous tension de l'appareil, celui-ci
est opérationnel.
Maintenance
Toutes les pièces qui se trouvent à l'intérieur de l'appareil
sont exemptes de maintenance. En cas d'un dysfonctionne-
ment, seul un électricien est autorisé à changer le fusible
fin intégré.
Nettoyage
Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez
pas de produit vaisselle ou de nettoyant, de solvant, de
substances abrasives ou de nettoyeur vapeur !
