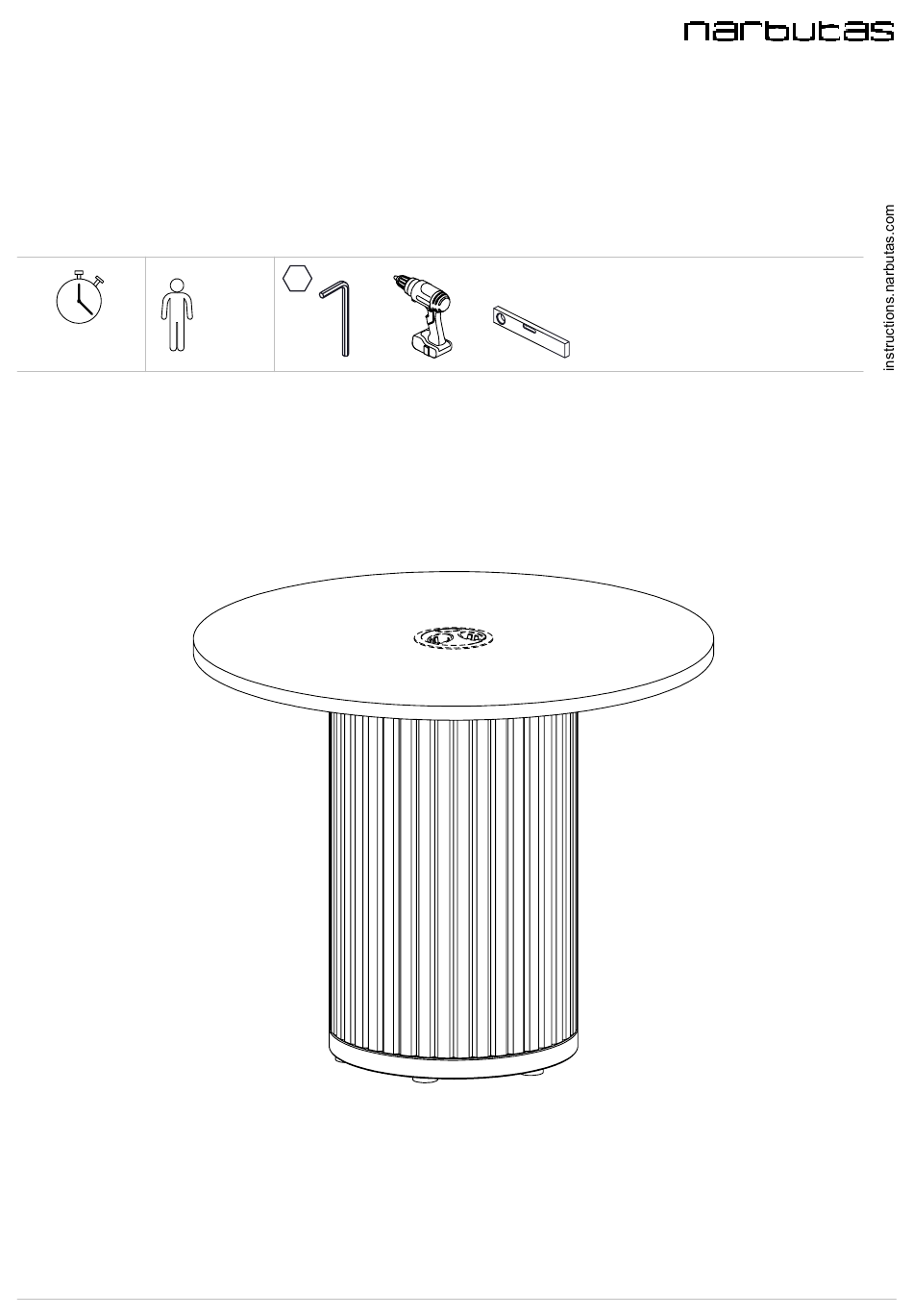

- Page 1 Meeting Tables PARTHOS EN Assembly scheme | DE Aufbauanleitung | FR Schéma d'assemblage 00:20 M60EO004 2023-12-13 1/11...
- Page 2 Table without power unit Tisch ohne Stromversorgung Table sans unité d'alimentation b - x3 c - x1 a - x1 d - x3 1 x12 2 x6 M6x20 8x30 M42C0103 M42H0001 M60EO004 2/11...
- Page 3 Table with power unit Tisch mit Stromversorgung Table avec unité d'alimentation a - x1 b - x3 c - x1 f - x1 e - x1 d - x3 9'10'' 3'3'' g - x1 Cables length depends on order options. Assembly instruction presents general case of cable management.
- Page 4 9'10'' 6'6'' 3'3'' h - x* Amount and length of cables depend on order options. Assembly instruction presents general case of cable management. Anzahl und Länge der Kabel hängen von den Bestelloptionen ab. Die Montageanleitung stellt einen allgemeinen Fall des Kabelmanagements dar. La quantité...
- Page 5 Remove the screws. Do not throw away, they will be required in later steps Entfernen Sie die Schrauben. Bitte nicht wegwerfen, sie werden in späteren Schritten benötigt. Retirez les vis. Ne les jetez pas, elles seront nécessaires dans les étapes ultérieures.
- Page 6 Go to sptep 4 Fahren Sie mit Schritt 4 fort Aller à l'étape 4 Example of connecting optional cable h Beispiel für den Anschluss eines optionalen Kabels h Exemple de connexion d'un câble optionnel h M60EO004 6/11...
- Page 7 For tightening use screws removed in the first step Zum Festziehen verwenden Sie die im 1. Schritt entfernten Schrauben Pour le serrage, utilisez les vis retirées lors de la première étape. nly for tables with power unit (b case) Before mounting top cover, take out cable. O Vor der Montage der oberen Abdeckung bitte das Kabel herausnehmen.
- Page 8 2 x6 8x30 M42H0001 1 x6 M6x20 M42C0103 M60EO004 8/11...
- Page 9 Go to sptep 9 Fahren Sie mit Schritt 9 fort Aller à l'étape 4 M60EO004 9/11...
- Page 10 Connect power socket to cable before installing table top Schließen Sie die Steckdose an das Kabel an, bevor Sie die Tischplatte montieren Branchez la prise de courant au câble avant d'installer le plateau de table M60EO004 10/11...
- Page 11 1 x6 M6x20 M42C0103 Check the alignment Überprüfen Sie die Ausrichtung Vérifier l'alignement M60EO004 11/11...
