Sommaire des Matières pour Johansson 9754

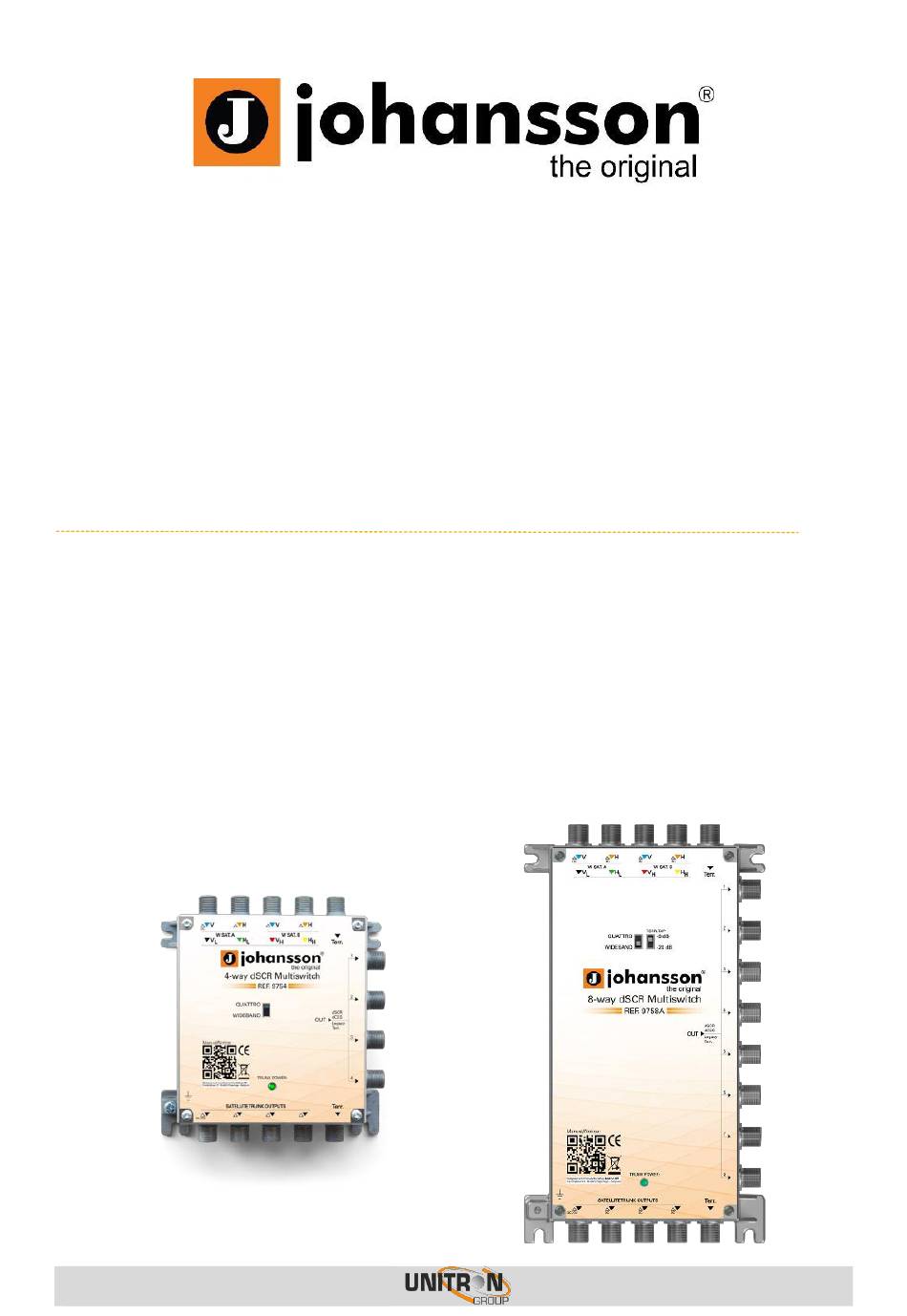

- Page 1 Notice d’utilisation User Manual Multiswitches Digital SCR Réf. 9754 – 9754A Réf. 9758 – 9758A + variantes...
- Page 2 Multiswitches dSCR (Réf. 9754 – 9754A – 9758 – 9758A) NDEX 1. I ................3 NTRODUCTION Description ....................... 3 Contenu ......................3 2. I ................4 NSTALLATION 3. C ................6 ONFIGURATION Alimentation par Lignes de passage ..............6 LNB Large Bande ou Quattro ................6 Voie Terrestre ....................
- Page 3 2 LNBs Large Bande : V & H, V & H 1 ligne de passage terrestre. ◼ 4 sorties SCR/Legacy (9754 & 9754A) ou 8 sorties SCR/Legacy (9758 & 9758A) ◼ • Chaque sortie est compatible avec une grande variété de récepteurs satellites : En mode standard (legacy), les sorties du 975x peuvent être utilisées en BIS...
- Page 4 2. I NSTALLATION 1 alimentation réf. 2460 permet d’alimenter : 4 multiswitches 4 S (9754 – 9754A) ou 2 multiswitches 8 S (9758 – 9758A) Utiliser l’injecteur de courant réf. 9669 à cet effet. INSTALLATION avec LNB QUATTRO IMPORTANT !
- Page 5 Multiswitches dSCR (Réf. 9754 – 9754A – 9758 – 9758A) INSTALLATION avec LNB LARGE BANDE IMPORTANT ! Utilisez les filtres et amplificateurs Johansson pour rendre votre système conforme à la norme RED. Toutes les sorties lignes de passage sont cascadées ou doivent être bouclées avec une charge isolée 75 Ohms.
- Page 6 Utiliser l’interrupteur pour sélectionner si le multiswitch reçoit le signal d’un LNB Quattro ou d’un LNB Large Bande (Wideband). Voie Terrestre La voie Terrestre est active (9754A & 9758A) ou passive (9754 & 9758). Les signaux DOCSIS peuvent passer dans les 2 directions. (9754A & 9758A uniquement en mode bypass) Important : la ligne de passage Terrestre doit être toujours être bouclée avec une charge...
- Page 7 Multiswitches dSCR (Réf. 9754 – 9754A – 9758 – 9758A) Modes dSCR : Le 975x peut fonctionner en 2 modes indépendamment de chaque sortie : Mode SCR et Mode Legacy. Le mode par défaut est Legacy. Le module commutera automatiquement du mode Legacy au mode SCR à la première commande DiSEqC transmise lors du branchement du récepteur satellite SCR.
- Page 8 Multiswitches dSCR (Réf. 9754 – 9754A – 9758 – 9758A) ARACTERISTIQUES ECHNIQUES 9754 9754A 9758 9758A SAT : 4 Entrées/Sorties lignes TERR : 1 Sorties* (dSCR/dCSS/Legacy/TERR) SAT : 290 – 2340 Gamme de fréquence TERR : 88 – 862 LNB Universel : 62 Niveau d’entrée min.
- Page 9 Multiswitches dSCR (Réf. 9754 – 9754A – 9758 – 9758A) LANS DE FREQUENCES CANAUX REF 9754 – 9754A – 9758 – 9758A Sky UK EN50607 EN50494 FREQ FREQ FREQ 1680 1210 1280 1050 1420 1380 1115 1680 1480 1275 2040...
- Page 10 Multiswitches dSCR (Réf. 9754 – 9754A – 9758 – 9758A) REF 9754AMC – 9758AMC Multichoice (MC) EN50494 EN50607 FREQ FREQ 1210 1210 1420 1420 1680 1680 2040 2040 1006 1006 1057 1057 1108 1108 1159 1159 1261 1312 1363 1471...
- Page 11 Multiswitches dSCR (Réf. 9754 – 9754A – 9758 – 9758A) 6. C ONSIGNES DE SECURITE Lire attentivement ces instructions avant le branchement au réseau électrique. Afin d’éviter tout risque d’incendie, court-circuit ou de choc électrique : • Ne pas exposer l’appareil à la pluie ou à l’humidité.
- Page 12 Multiswitches dSCR (Réf. 9754 – 9754A – 9758 – 9758A) 7. C ONDITIONS DE GARANTIE Unitron N.V. garantit le produit comme étant exempt de défauts de matériau et de fabrication pour une période de 24 mois à compter de la date de production indiquée sur le produit.
