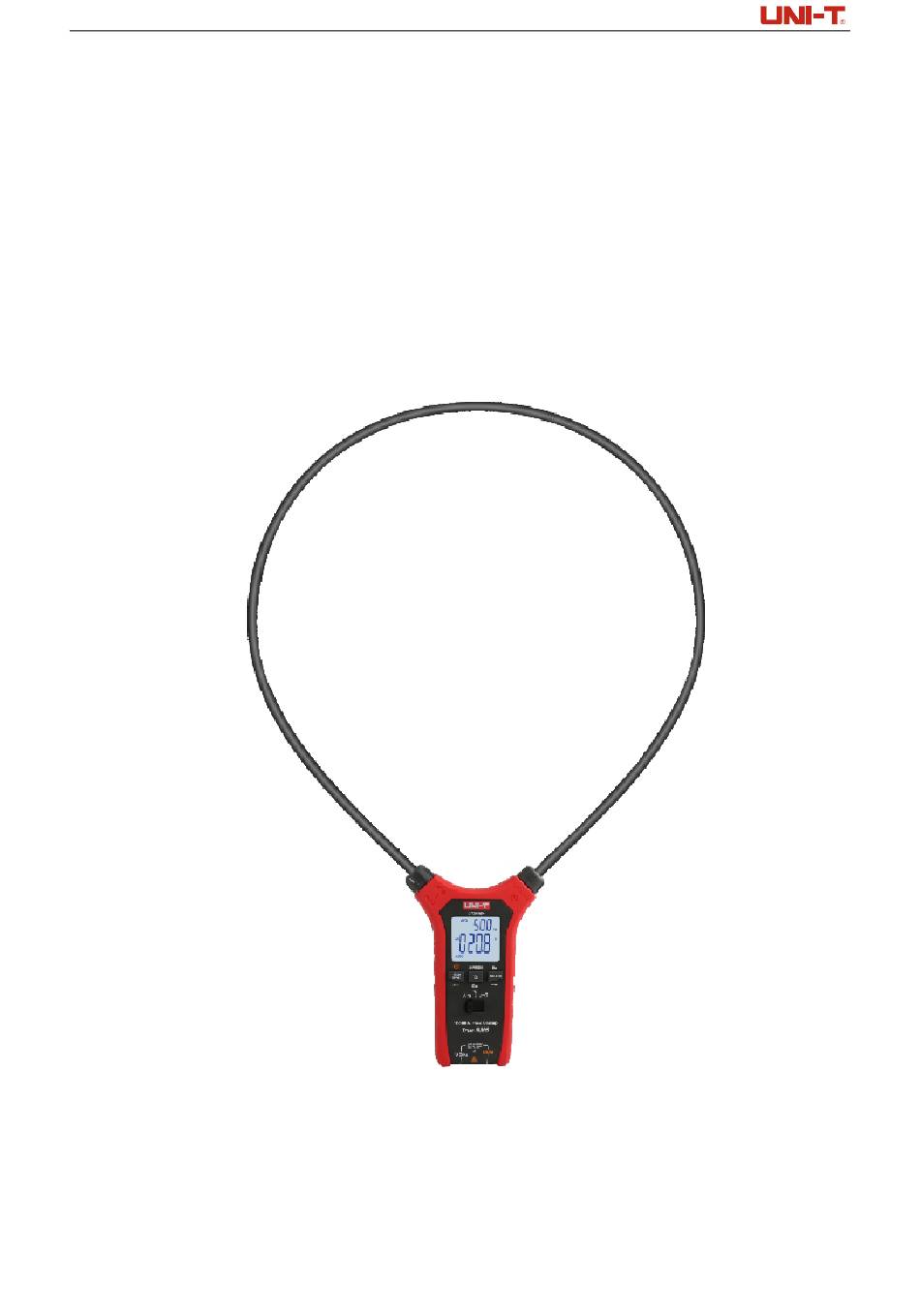

- Page 1 Manuel d’Utilisation UT281E+ UT281E+ PINCE FLEXIBLE 10000A Manuel d’Utilisation 1 / 25...
- Page 2 Manuel d’Utilisation UT281E+ Préface Nous vous remercions d'avoir acheté un nouveau compteur Uni-Trend. Afin d'utiliser ce compteur correctement, veuillez lire attentivement le texte intégral du manuel avant de l'utiliser, en particulier la section « Consignes de Sécurité ». Si vous avez lu le texte intégral de ce manuel, il est recommandé de le conserver en lieu sûr, avec l'instrument ou dans un endroit où...
- Page 3 Manuel d’Utilisation UT281E+ Table des Matières Vue d'ensemble II. c aractéristiques III. Déballer et Vérifier Consignes de Sécurité Symboles Electriques Caractéristiques Générales VII. Structure Externe VIII. Affichage LCD IX. Interrupteur à Glissière et Boutons Fonctionnels X. Instructions de fonctionnement XI. Spécifications XII.
- Page 4 Manuel d’Utilisation UT281E+ I. Vue d'ensemble L'UT281E+ est une pince de mesure numérique à bobine de Rogowski (ci-après dénommée pince de mesure flexible) stable, sûre et fiable, d'une valeur efficace vraie de 10000 A CA. La conception du circuit du compteur est basée sur l'intégration à grande échelle d'un convertisseur A/D intégral en tant que noyau.
- Page 5 Manuel d’Utilisation UT281E+ jusqu'à 200 heures. Veuillez lire attentivement le contenu de ce manuel concernant la « sécurité » et les « avertissements », et suivez strictement toutes les précautions d'avertissement. Avertissement : Veuillez lire attentivement les « Consignes de Sécurité » avant d'utiliser l'instrument. III.
- Page 6 Manuel d’Utilisation UT281E+ 2. Il est strictement interdit d'utiliser le mètre sans un couvercle approprié, sinon il y a un risque de choc électrique. 3. Si le cordon de mesure est endommagé, il doit être remplacé par un cordon de mesure du mê...
- Page 7 Manuel d’Utilisation UT281E+ test approuvé par un organisme de certification de la sécurité. 12. Avant d'ouvrir le couvercle des piles, retirez le cordon de mesure du mètre 13. Lors de l'utilisation de la sonde, les doigts doivent être maintenus derrière le protège-doigt de la sonde.
- Page 8 Manuel d’Utilisation UT281E+ V. Symboles Electriques Ne jetez pas l'appareil et ses accessoires à la poubelle, Pile mettez-les au rebut conformément aux réglementations locales. AC (Courant AC (Courant alternatif) alternatif) AC (courant Invite d’avertissement alternatif)/DC (courant continu) Avertissement de Mise à la terre haute tension Pile faible Double isolation...
- Page 9 Manuel d’Utilisation UT281E+ VI. Caractéristiques Générales Tension maximale entre la borne d'entrée du signal et la borne COM : Voir la description de la tension de protection d'entré e de chaque plage pour plus de détails. 2. Chiffre d'affichages : 6000 3.
- Page 10 Manuel d’Utilisation UT281E+ VII. Structure Externe（Figure 1） 1. Verrouillage de la pince 2. Ecran LCD 3. Boutons fonctionnels 4. Interrupteur à glissière 5. Borne d'entrée 6. Vis de fixation du compartiment à piles Figure 1 VIII. Affichage LCD（Figure 2） 10 / 25...
- Page 11 Manuel d’Utilisation UT281E+ Figure 2 Symbole Description Symbole d'avertissement Tension AC/DC supérieure à 30V Invite de maintien des données RECALL Invite de rappel des données ━ Relevés négatifs Invite de mesure AC Invite de mesure DC Invite de pile faible AUTO Invite de plage automatique Invite d'arrêt automatique...
- Page 12 Manuel d’Utilisation UT281E+ Position Description Mesures de tension AC et DC Mesure du courant AC Mesure de la continuité/résistance Description des boutons : Appuyer brièvement：Maintenir le bouton enfoncé pendant ＜2s. Appuyer longuement：Maintenir le bouton enfoncé pendant ≥2s ： 1）Appuyez brièvement sur ce bouton pour maintenir et enregistrer les données 2）Appuyez longuement sur ce bouton pour allumer/éteindre l'instrument ：...
- Page 13 Manuel d’Utilisation UT281E+ 3) Pour effacer une seule donnée, appuyez deux fois de suite sur le bouton ESC. ： 1） Appuyez longuement sur les boutons SELECT et HOLD en même temps pour désactiver la fonction d'arrêt automatique. X. Instructions de fonctionnement Tout d'abord, veuillez vérifier les 3 piles AAA 1.5V à...
- Page 14 Manuel d’Utilisation UT281E+ Figure 3 Avertissement : *Lors de la mesure de la haute tension, il convient de prêter une attention particulière à la sécurité et d'éviter les chocs électriques ! *Avant l'utilisation, vous pouvez tester la tension connue pour confirmer que la fonction du produit est intacte ! 2.
- Page 15 Manuel d’Utilisation UT281E+ dans la mesure de la fréquence actuelle. Appuyez longuement sur le bouton « INRUSH » en position courant AC pour sélectionner la mesure du courant d'appel, démarrez l'appareil électrique et mesurez le courant instantané de démarrage de l'appareil électrique. Pour la mesure du courant d'appel, il existe des plages de 100A et 6000A, qui peuvent être commutées en appuyant sur le bouton SELECT.
- Page 16 Manuel d’Utilisation UT281E+ Figure 4.3 Figure 4.4 Avertissement : La fonction de mesure du courant doit être utilisée entre 0° C~40° C, maintenez le levier enfoncé et ne le relâchez pas brusquement, la mesure de l'instrument a différents degrés de sensibilité à la contrainte mécanique, et l'impact provoquera un changement de lecture à...
- Page 17 Manuel d’Utilisation UT281E+ Mettez hors tension l'installation sur laquelle le courant est mesuré, ou adoptez des procédures d'exploitation sûres lorsque vous travaillez sur des installations LIEUX DANGEREUSES, pendant l'application et le retrait des capteurs de courant de type B ; Il convient d'utiliser un équipement de protection individuelle si des parties sous tension dangereuses de l'installation où...
- Page 18 Manuel d’Utilisation UT281E+ Avertissement : * Lors d'une mesure de continuité ou de résistance en ligne, afin d'éviter d'endommager le mètre et de blesser l'utilisateur, toutes les sources d'alimentation du circuit testé doivent être éteintes avant la mesure, et tous les condensateurs doivent être complètement déchargés avant la mesure.
- Page 19 Manuel d’Utilisation UT281E+ toutes les données stockées ont été supprimées. Pour supprimer une seule donnée, sélectionnez la donnée à supprimer et appuyez brièvement sur « » bouton ( deux fois en continu, l'écran LCD affichera «NULL » pendant 1 seconde, puis l'écran principal affichera «...
- Page 20 Manuel d’Utilisation UT281E+ de plage, l'écran LCD affiche le symbole d'avertissement de haute tension « ». 3) Alarme de dépassement de tension élevée : En mode ACV/DCV (et l'amplitude de la valeur de mesure de la tension est ≥600 V), lorsque le rétroéclairage blanc est éteint, le rétroéclairage rouge clignote ;...
- Page 21 Manuel d’Utilisation UT281E+ 1. Mesure de la tension DC Plage Résolution Précision ± （0.8%+2） 6.000V 0.001V 60.00V 0.01V 600.0V 0.1V ± （1.0%+2） 1000V * L'impédance d'entrée de la tension est d'environ 10MΩ, et « OL » s'affiche si la valeur maximale est ≥1010V.
- Page 22 Manuel d’Utilisation UT281E+ 3. Mesure du courant AC Plage Résolution Précision Remarque ± （2.0%+5） 9.99A 0.01A Les spécifications de ce tableau 99.9A 0.1A ± （2.5%+5） concernent la position 999A centrale. ± （3.0%+5） 9.99KA 0.01kA Mesure du Plage de mesure: ±10% Note : Les courant 5.00A~6000A...
- Page 23 Manuel d’Utilisation UT281E+ 4. Mesure de la résistance Plage Résolution Précision 600.0Ω 0.1Ω ±（1.0%+5） 6.000kΩ 0.001kΩ 60.00kΩ 0.01kΩ 600.0kΩ 0.1kΩ 6.000MΩ 0.001MΩ ±（2.0%+5） 60.00MΩ 0.01MΩ ±（2.5%+5） *. Plage de mesure : Valeur mesurée = Valeur mesurée affichée - Valeur de court-circuit du cordon de mesure *.
- Page 24 Manuel d’Utilisation UT281E+ 10.0Hz~30.0kHz Plage de mesure de la fréquence de 0.1Hz～0.1kHz 10.0Hz～1000Hz ±（0.5%+3) tension: 10.0Hz ～ 1000Hz * Protection contre les surcharges : 600Vrms (DC/AC) * Position de fréquence : Fréquence de tension ≤30kHz，2Vrms≤ amplitude d’entrée≤240Vrms；. Fréquence du courant≤1000Hz，Amplitude d'entrée≥1A. XII.Maintenance et Réparation（Figure 6）...
- Page 25 Manuel d’Utilisation UT281E+ Figure 6 25 / 25...
