NAUTICAST A2 Guide D'installation

Ce guide d'installation est un complément du mode
d'emploi (Art.No. 1001001-2), présent sur la carte mémoire
Nauticast (clé USB). Il est conçu pour donner rapidement
les informations essentielles à l'installation et au test de
L'installation du système AIS
fonctionnement.
Nauticast A2 doit toujours être réalisée par un
personnel agréé.
Rendez-vous sur notre site internet pour découvrir les
dernières informations sur le Nauticast A2. Vous y
trouverez également des informations pour contacter notre
service réseau partout dans le monde.
Nauticast GmbH
www.nauticast.com
RECOMMANDATION DE PLACEMENT
Le transpondeur doit être monté à un endroit protégé tout en tenant
compte des distances de sécurité du compas (voir le tableau de droite).
L'antenne VHF doit être montée à la verticale, idéalement à 1,5m de tout
obstacle. L'antenne GPS doit avoir une vue omnidirectionnelle du ciel pour
une réception idéale.
Veuillez consulter le mode d'emploi pour plus d'informations relatives au
placement du transpondeur et des antennes VHF et GPS.
MODE SYSTEME
Important: Le Nauticast A2 dispose de deux modes système différents,
mode Classe A (défaut) et mode Inland (navigation
Pour l'instant, le mode Inland n'est destiné qu'aux navires naviguant sur
les cours d'eau européens. Choisissez le mode approprié dans :
Menu Principal Config Paramètres Système Mode Système
Les instructions relatives au mode AIS Inland seront indiquées en
marron.
Guide d'installation
Matériel

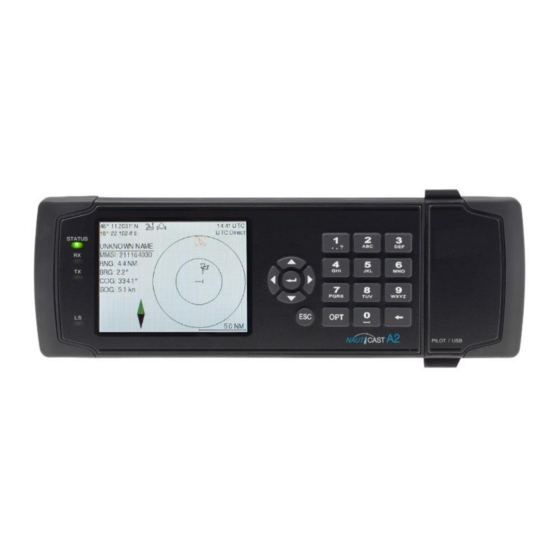

Nauticast A2
Taille L x H x P: 238x87x173 (mm)
Support de fixation du cadran
Taille L x H x P: 252x95x65 (mm)
Alimentation
Entrée 12/24 Vcc
Consommation électrique: 20W (crête 60W)
Puissance requise sur courant: 4A
Récepteur GPS (intégré au AIS)
Récepteur : 50 canaux
Fréquences: L1 (1575,42 MHz)
Vitesse de mise à niveau: 2 Hz
Exactitude des positions (SA off)
Position <2.0 m DGPS (CEP, 50%)
Position <2.5 m DGPS (CEP, 50%)
Alimentation de l'antenne: 5 Vcc
Interfaces électriques
Port RS 422
Pilote In/Out
SEVCM In/Out
LR In/Out
Capteur 1 In
Capteur 2 In
Capteur 3 In
Port RS 232
RS232 In/Out
Connecteur signal: HD-SUB 26 broches (M)
Connecteur RS-232: D-SUB 9 broches (M)
Connecteur d'alimentation: ConXall 4 broches (M)
Connecteur antenne GPS 50 ohm TNC femelle
Connecteur antenne VHF 50 ohm BNC femelle
Taille de l'écran châssis GND: M6
Câbles (recommandés)
VHF et GPS
Capteur ex Gyro
intérieure).
Émetteur-récepteur VHF
Fréquences 156-163 MHz
Puissance de sortie 1/12.5 W
Largeur de bande du canal 25 kHz
Débit 9600 bps
Intervalles entre les rapports de positions 1-180 s
Modulation FM-GMSK/GFSK
Émetteur 1
Récepteurs 3
Sensibilité de l'émetteur-récepteur <-107 dBm
Données environnementales
Protection (IEC 60945)
A utiliser entre -15 °C et 55 °C
Distance de sécurité du compas
60 cm du compas magnétique standard
45 cm du compas magnétique de route
Le Nauticast A2 AIS System est conforme
aux normes suivantes
Vitesse par défaut (bps) IMO Performance Standard for AIS (MSC 74(69)
38400 Annex 3)
38400 ITU-R M. 1371-5
9600 ITU-R M. 825-3
4800 ITU-R M. 1084-5
4800 IEC 61993-2 Edition 2
4800 IEC 61162-1/2 Edition 4 (NMEA 0183, Version 4.0)
IEC 61108-1 Edition 2
Vitesse par défaut (bps) IEC 60945 Edition 4
38400 IEC 62288 Edition 2
IALA Guidelines on AIS
Inland Test Standard Ed. 2,0
Les caractéristiques sont susceptibles d'être
modifiées sans préavis
RG214/U
RFE-HFI 2x2x0.75 mm 2
1001001-3
