Sens d'enroulement
Important : La largeur des stores en dimension standard peut varier de + ou - 2%.
2 x SANGLE + Tréteaux bois
ATTENTION ! VEUILLEZ LIRE CE MANUEL D'UTILISATION AVANT TOUTES UTILISATIONS ET INSTALLATION DU PRODUIT. CONSER-
VEZ CES INSTRUCTIONS AFIN DE POUVOIR VOUS Y RÉFÉRER ULTÉRIEUREMENT.
- La pose d'un store doit être réalisé avec précaution de part ses contraintes et nécessite un certain niveau de compétences :
• La prise de mesure et mise de niveau des supports.
• Perçage du mur Installation de scellement chimique ou fixation adaptée.
• Travail en hauteur et manipulation de charge lourde.
• Raccordement électrique dans le cas d'un store à commande électrique.
En cas de doute sur le bon déroulement et la sûreté de votre pose, faite appel à un professionnel.
- Le store banne doit être posé dans les règles de l'art. Deux personnes minimum sont nécessaire avec un équipement de protection
individuelle (EPI) et le matériel adapté. En cas de problème, veuillez consulter une personne qualifiée sur ce produit pour obtenir de
l'assistance.
- Respectez les instructions de sécurité afin de prévenir tout dommage lié à une utilisation incorrecte ! Respectez tous les avertisse-
ments apposés sur la notice du store et sur le store.
- C'est un produit qui présente un risque de chute et d'accident corporel grave. Toutes les étapes de montage doivent être scrupuleu-
sement respectées. Un défaut d'alignement des supports ou une pose incorrecte peut entraîner la chute ou la casse du store. Il est
important pour la sécurité des personnes de suivre ces instructions.
- Un store banne est naturellement soumis à de très fortes contraintes mécaniques dû à un bras de levier important (ou porte a faux)
entre les supports muraux et la barre de charge. Un store banne n'est pas conçu pour résister à des rafales de vent (même faible) et à
la pluie (poches d'eau) qui provoque de fortes surcharges sur la structure. Dans le cas d'une météo défavorable ou lorsque vous n'en
avez pas l'usage, replier le store.
- Si le store a une masse supérieure à 25kg par personne, prévoir un outil de levage adapté.
- Pour une pose au delà de 5m de largeur prévoir une personne supplémentaire au centre.
- Vérifier la planéité de votre mur. Dans le cas d'un mur creux ou bombé, effectuer un calage des supports afin de les aligner
correctement. Un mauvais alignement peut entrainer un mauvais fonctionnement, la casse et ou la chute du store.
Agrafer votre facture et fiche contrôle à la notice

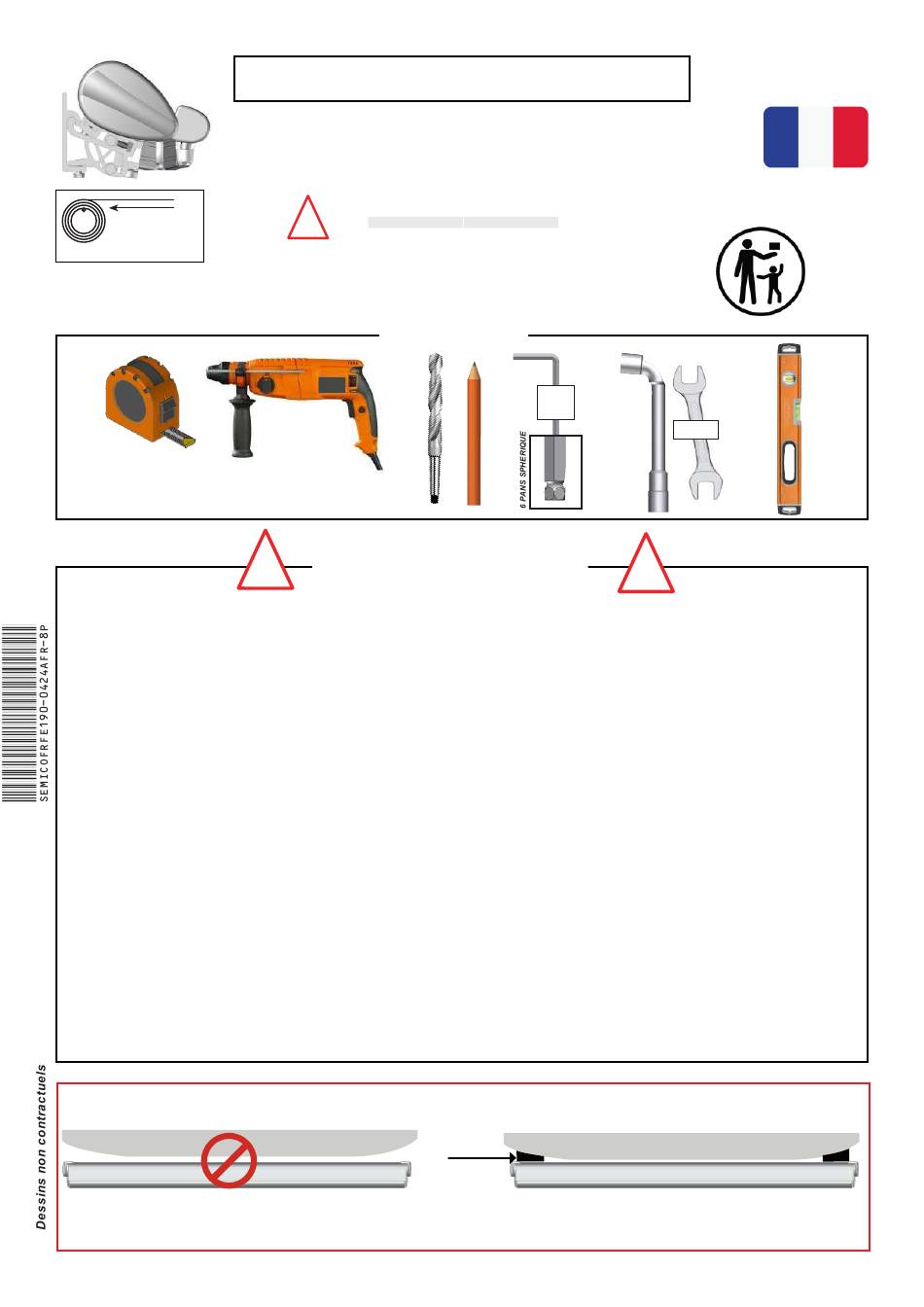

Notice de pose
STORE SEMI-COFFRE
2 personnes minimum nécessaires.
!
Dimensions
Largeur 3m
Largeur 4m
Largeur 5m
Masse du store supérieure à 25kg par personne, prévoir un outil de levage adapté.
Au delà de 5m de large prévoir une personne supplémentaire au centre.
Outils nécessaires
!
ATTENTION
CALAGE DES SUPPORTS MURAUX
MUR
STORE
Masse Store
25 Kg
32 Kg
40 Kg
N°5
N°4
Cale de
support
SC190
Tenir hors de portée des enfants
N°17
!
MUR
STORE
Page 1
