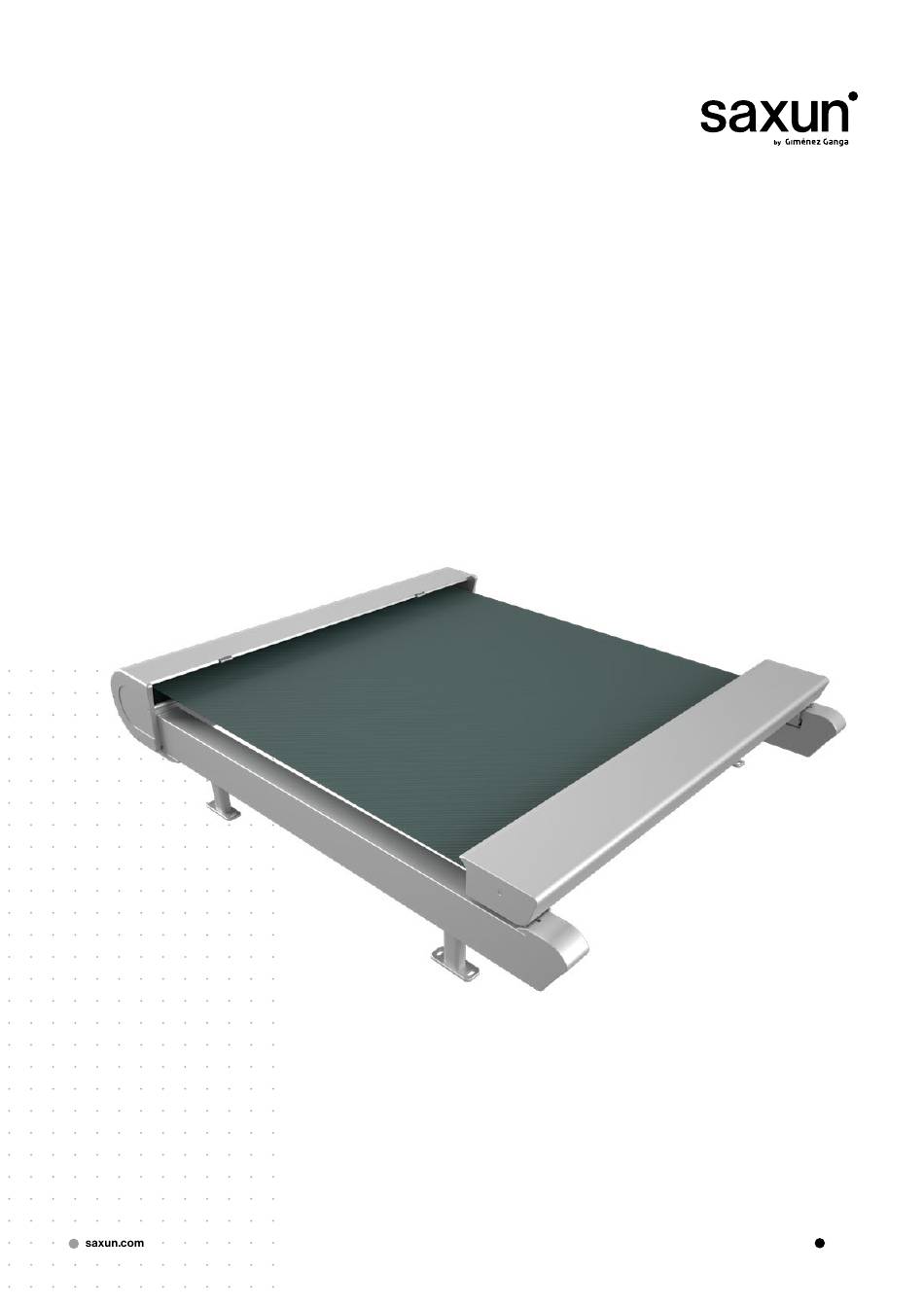

- Page 1 Manuel Technique Zeus Store de véranda...
- Page 3 1. Recommandations générales de sécurité, d'utilisation et interdictions .......... 4 2. Composants .................................5 3. Vues éclatées et coupes ............................6 3.1 Vue éclatée Zeus Pro ..................................6 4. Principales données techniques .........................7 4.1 Dimensions maximales de montage ............................7 4.2 Restrictions basées sur les réglementations en vigueur ....................7 4.3 Remises sur l'emballage ................................9...
- Page 4 - Ce manuel décrit l'installation des composants du produit et En cas de doute, veuillez contacter l'assistance technique de renvoie aux manuels d'installation de la commande électrique. Saxun. Vous pouvez compléter ce manuel, si nécessaire, avec les instructions des composants supplémentaires qui ne sont pas Vous ne devrez en aucun cas installer un produit détérioré...
- Page 5 MANUEL TECHNIQUE ZEUS 2. Composants Profil de charge Profil de bâche Profil de la visière Guide Profil de la bâche de couverture Couvercle du profil de charge Support caisson Kit Pro Air Kit de support pour les pieds...
- Page 6 3. Découpes et sections 3.1 Zeus Pro - Vue éclatée Composants Code Description Code Description Profil de la visière Zeus Profil du rouleau Zeus 120439 120448 Tube d'enroulement Ø85 Bande antidérapante Zeus 022325 120449 Profil caisson Zeus Profil de chargement Zeus...
- Page 7 MANUEL TECHNIQUE ZEUS 4. Principales données techniques 4.1 Dimensions maximales de l'assemblage 2 guides 3 guides Ligne maximale 7m (tous avec tension) Sortie maximale. 6m, 5m pour les lignes de plus de 6m. Pro Air 2 guides 3 guides Ligne maximale 7m (tous avec tension) Sortie maximale.
- Page 8 125x125 susmentionnés. L'installateur sera responsable du montage correct de ce but et devra s'assurer qu'il est sûr pour les charges à supporter suite à l'installation du store Zeus sur celui-ci. En raison de la tension avec laquelle ce type de store travaille, il est nécessaire de renforcer la toile afin d'éviter la déformation du store.
- Page 9 MANUEL TECHNIQUE ZEUS 4.3 Remises sur les emballages Dimensions de coupe des profils Moteur avec support Tube d'enroulement (TE) LT - 11,5 cm Profil de bâche (PL) et Visière (PV) LT - 2,4 cm Profil de charge (PC) LT - 4,5 cm...
- Page 10 Ligne totale du store Longueur entre les guides Mesure minimale du pied au centre du mur : 35 mm. Mesure maximale du pied au centre du mur : 300 mm. Sortie Dimensions de montage principales Dimensions principales de l'ensemble Sortie...
- Page 11 MANUEL TECHNIQUE ZEUS Mesures principales Assemblage PRO Dimensions principales Assemblage PRO AIR 30 Dimensions principales de la plaque murale et du support de cardan de la jambe Dimensions en mm...
- Page 12 5. Couture 5.1 Découpe des profils du caisson Les profils et le tube d'enroulement doivent être coupés aux longueurs indiquées pour eux dans le tableau de la page 9. Important Pour le bon fonctionnement du caisson, il est nécessaire que les profils soient coupés des deux côtés, que la mesure soit celle indiquée ci-dessus et que la coupe soit perpendiculaire aux profils.
- Page 13 DIN 912 M8X16 Avant de monter la toile du profilé de couverture, insérez dans les bandes autant de baguettes et de bandes Zeus que le store comporte de glissières. Dans le cas d'un montage mural, il faut également insérer deux bandes pour chaque support mural.
- Page 14 Fixez l'autre embout (avec le raccord précédemment monté) à l'autre extrémité du profilé de bâche. L'embout doit être inséré à travers la douille en plastique et la douille en plastique dans le raccord en acier, comme le montre l'image ci- dessous.
- Page 15 MANUEL TECHNIQUE ZEUS Une fois montée, la visière est fixée au couvercle à l'aide de vis DIN 7982 4.2x38 et le couvercle à l'autre extrémité est fixé en serrant toutes les vis. DIN 7982 4,2X38 DIN 7982 4,2X38 5.3 Découpe des guides La longueur de coupe des guides (C) doit être du côté...
- Page 16 6. Assemblage pro (sur structure) 6.1 Montage des guides sur la structure Les plaques de jambe sont fixées à la structure sur laquelle le store doit être installé. Ensuite, nous plaçons le guide sur ces pla- ques, en les joignant aux plaques précédemment montées sur les guides.
- Page 17 7.2 Montage du caisson et des supports muraux sur le caisson A l'aide du Zeus et des bandes Zeus préalablement insérées dans le profil caisson, nous joindrons les supports du caisson et les supports muraux au caisson. Les deux supports (caisson et mur) doivent être accolés sur le caisson (moins de 20mm entre eux).
- Page 18 7.4 Assemblage des guides Une fois le portique avant installé, les guides sont montés sur le portique avant et connectés au caisson déjà accroché. Tout d'abord, les plaques de cardan (la moitié de l'ancrage) sont connectées à la structure. L'autre plaque de cardan est ensuite montée sur le guide. DIN 933 M8X16 Le guide est ensuite fixé...
- Page 19 MANUEL TECHNIQUE ZEUS Une fois la structure installée, nous procéderons à une mesure fine et à un ajustement correct des 2 distances parallèles aux extré- mités du store (vert), et des 2 diagonales principales du système (rouge), pour son bon fonctionnement, selon le schéma ci-joint.
- Page 20 Enfin, le profil de charge est relié aux patins à l'aide d'une vis DIN 912 M8x16 et de la pince Zeus préalablement insérée dans le pro- fil de charge. Orifice à utiliser DIN 912 M8X16 DIN 125 M8 9. Assemblage des rouleaux Important Dans le cas où...
- Page 21 MANUEL TECHNIQUE ZEUS 10. Maintenance 10.1 Entretien et nettoyage Pour le nettoyage de la toile, il est recommandé d’éliminer la pous- Pour un bon usage et pour prolonger la durée de vie de votre sière accumulée à sec, afin de pouvoir ôter toutes les particules store, il est recommandé...
- Page 22 Notre engagement envers Démontage et élimination du l'environnement produit L’un des objectifs de Saxun est de faire preuve d’un compor- Pour démonter ce produit, un certain nombre de mesures de tement socialement responsable. Cet engagement envers précaution doivent être prises. Tenez compte des avertissements l'environnement implique une amélioration continue des mesures...
- Page 23 MANUEL TECHNIQUE ZEUS Attention Faites toujours preuve d'une grande prudence. Utilisez des outils appropriés et en parfait état. •Étape 10 •Étape 1 Desserrez et retirez les vis qui fixent les couvercles du moteur/ Retirez les couvercles du caisson. de l'embout au caisson. Détachez les capuchons d'extrémité et le capuchon d'extrémité...
- Page 24 Composants • Profilage • Visseries • • Embouts • • Moteur • Supports • • Jeu de bras • Embouts • Bâche Nos produits sont principalement constitués de matériaux Important recyclables. Il est nécessaire de se renseigner sur les systèmes de recyclage ou d'élimination prévus par la réglementation en vigueur sur le territoire pour cette catégorie de produits.
- Page 25 MANUEL TECHNIQUE ZEUS Les matériaux qui composent nos produits offrent un large éventail d'avantages environnementaux Acier galvanisé L'acier galvanisé a reçu un traitement qui, à terme, le couvre de plusieurs couches de zinc qui le protègent de la rouille. Le recyclage du zinc contribue à réduire la demande de nouveaux matériaux et, par conséquent, génère de grandes économies d'énergie, car le zinc est une ressource très précieuse et durable.
- Page 26 Plastique Le recyclage du plastique constitue une source durable de matières premières pour l’industrie. Sa réutilisation réduit également, de manière signi cative, les e ets négatifs sur l’environnement, puisqu’il s’agit d’un HDPE matériau non biodégradable. Le recyclage réduit la consommation d’énergie et les émissions de CO2, en diminuant la pollution et ralentissant le changement clima- tique.
- Page 28 Giménez Ganga, S.L.U. Polígono Industrial El Castillo C/ Roma, 4 • 03630 Sax (Alicante) • España saxun.com...
