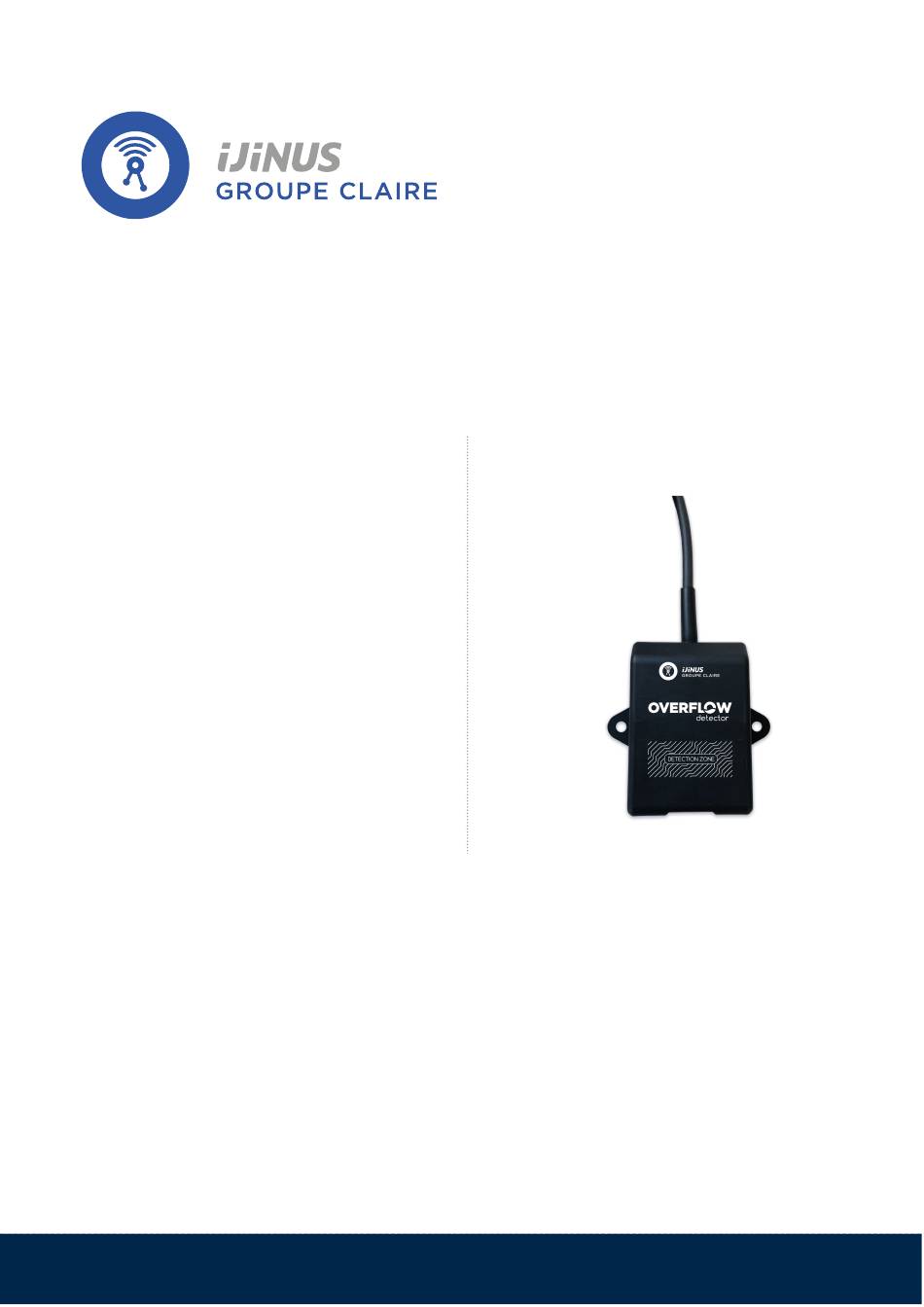

- Page 1 CSCV4 - LSCV4 Détecteur de surverse Manuel d’utilisation IJINUS - 25 ZA de Kervidanou 3, 29300 MELLAC - France – SAV / After-sales service : +33 2 98 09 03 32 / sav@ijinus.fr...
- Page 2 Manuel d’utilisation: Version 02 Date de publication 11/03/2025...
-
Page 3: Table Des Matières
Sortie digitale (CSC) ......................5.2. Caractéristiques techniques ....................5.2.1. LSCV4 ..........................5.2.2. CSCV4 ..........................5.3. Dimensions du détecteur ...................... 6. Raccordement (CSC uniquement) ............... - Page 4 11.4.3. Résumé de la configuration ..................... 12. Configuration Modbus ..................12.1. Configuration de la liaison RS485 ..................12.2. Configuration Modbus RTU ....................12.3. Table ID ..........................12.4. Table configuration ......................12.5. Table Données ........................13. Maintenance ......................13.1. Changer la pile ........................www.ijinus.com Détecteur de surverse...
-
Page 5: Informations Relatives Au Document
Le présent guide d’utilisation contient les informations nécessaires à l'installation, au raccordement et à la mise en service de l'appareil ainsi que des remarques importantes concernant la maintenance. Il est donc primordial de le lire avant d'effectuer la mise en service d’un équipement Ijinus. 1.2. Symboles utilisés Ce symbole indique une situation ou un usage pouvant entraîner un dommage, défaut ou un dysfonc-... -
Page 6: Sécurité
Ce document présente diverses manipulations et programmations à effectuer sur un enregistreur, un capteur ou un accessoire fourni par Ijinus. Ces manipulations ne doivent être effectuées que par du personnel qualifié pour l’utilisation des produits Ijinus. Les indications exprimées dans ce guide d’utilisation ne permettent d’assurer la sé- curité... -
Page 7: Informations Sur Le Marquage Du Produit
Consulter le manuel d'utilisation avant d'utiliser le produit Ne pas jeter avec les ordures ménagères. Le produit doit être acheminé vers un point de col- lecte spécifique, ou collectés par un organisme qui s’assurera de leur traitement ultérieur. Courant continu Signification des symboles www.ijinus.com Détecteur de surverse... -
Page 8: Déclarations
Bande de Fréquences Puissance Maxi. 2400-2483.5 MHz + 5 dBm IJINUS, déclare que les équipements radio CSC et LSC sont en conformité avec la directive 2014/53/EU. www.ijinus.com La déclaration de conformité CE est disponible en téléchargement sur le site www.ijinus.com... -
Page 9: Description
L'étalonnage standard consiste à définir une saturation de 0% en air pour un produit sec et une saturation de 100% pour un produit totalement immergé. 5.1.2. Zone de détection La zone de détection, identifiée par une sérigraphie à la surface du boitier, est la zone qui doit être immergé. Seuil de détection de surverse www.ijinus.com Détecteur de surverse... -
Page 10: Communication
Le détecteur de surverse pilote une sortie digitale en fonction de l'état TOR. 3 types de pilotage de la sortie sont possibles : NO (Normalement Ouvert), NF (Normalement Fermé) et pulse. Le choix du mode de pilotage de la Chapitre 10, Configuration sur l'application sortie se fait via l’application Smartphone nommée «Overflow» (Voir OVERFLOW www.ijinus.com Détecteur de surverse... -
Page 11: Caractéristiques Techniques
100 % - fonctionnement en immergé Énergie Batterie interne : 3,6V - 3 Ah Pile type Li (modèle : SAFT LS17500) , rempla- çable en usine (durée de vie de 5 ans réglage usine) Configuration Bluetooth Low Energy Poids 300 g www.ijinus.com Détecteur de surverse... -
Page 12: Cscv4
Manuel d’utilisation 5.2.2. CSCV4 CSCV4 : Détecteur de surverse capacitif Utilisation avec LOG03V4, LOG04V4 et LNU06V4 Technologie Capacitive Seuil de détection Réglage usine : 90 % sur seuil dynamique pour de l'eau usée Temps d'actualisation Minimum 1 seconde Plage de température -20 ...50°C... -
Page 13: Dimensions Du Détecteur
Manuel d’utilisation 5.3. Dimensions du détecteur 70,5 91,5 36,6 77,5 Valeurs en mm www.ijinus.com Détecteur de surverse... -
Page 14: Raccordement (Csc Uniquement)
Le raccordement électrique doit toujours se faire hors tension. Armoire électrique / Electrical cabinet Modbus 9-24V DC Input Modbus Modbus Entrée high Sortie digital ● Raccorder le fil rose (Open-Drain) et le fil marron (V-) à l'entrée digital Open-drain. www.ijinus.com Détecteur de surverse... -
Page 15: Alimentation Externe
V+ (+9 Modbus Modbus Affectation à 24 V Open-Drain Signal High Sortie drain ou- vert (30 V 2 A) Caractéris- Modbus RTU Modbus RTU Etat surverse NO, tique RS485 A RS485 B NF ou pulse selon paramétrage www.ijinus.com Détecteur de surverse... -
Page 16: Version Connectorisée M8-Mâle
Modbus Affectation aucun à 24 V Open-Drain aucun aucun Signal High Sortie drain ou- vert (30 V 2A) Caractéris- Modbus RTU Modbus RTU Etat surverse NO, tique RS485 A RS485 B NF ou pulse selon paramétrage www.ijinus.com Détecteur de surverse... -
Page 17: Alimentation Électrique
En version CSC, le détecteur peut être raccordé à une alimentation externe 9 - 24 V DC. L'alimentation doit délivrer un courant continu de 100 mA maximum. En cas de coupure de l'alimentation externe, la pile interne du détecteur prend le relais permettant ainsi de conti- nuer les mesures. www.ijinus.com Détecteur de surverse... -
Page 18: Mise En Service
Utiliser de l’eau brute d’assainissement ou sinon de l’eau légèrement salée (à titre d’information une dose approximative de 1 gramme de sel dans 1 litre d’eau potable devrait être suffisante). ● Visualiser la valeur de saturation capacitive (en %) via l’application OverFlow. www.ijinus.com Détecteur de surverse... -
Page 19: Installation
Éviter d'installer le détecteur dans un volume où des parties métalliques font face à l'électrode. 9.2. Fixation ● Fixer l'appareil sur un support rigide et plat avec 4 vis M6. En fixation sur kit ijinus, 2 vis suffisent. 9.3. Fixation avec kit ●... - Page 20 Manuel d’utilisation Kit de fixation : H0T00054 (sans tube) www.ijinus.com Détecteur de surverse...
-
Page 21: Exemples D'installation
Manuel d’utilisation 9.4. Exemples d'installation Installation en déversoir d'orage Installation pour suivi d'encrassement de grille www.ijinus.com Détecteur de surverse... -
Page 22: Configuration Sur L'application Overflow
Autoriser l'application à accéder à la position de l'appareil. Ne pas autoriser l'accès rend impossible la connexion avec le détecteur. ● Appuyer sur "SCAN" pour afficher les détecteurs situés à proximité. En BLE, plusieurs tentatives peuvent être nécessaires avant l'apparition du produit. www.ijinus.com Détecteur de surverse... - Page 23 Appuyer sur "CONNECT" pour activer le connexion avec le détecteur. ● Saisir le mot de passe. Le mot de passe par défaut est ijinus29. Il est vivement conseillé de le modifier. Se Modifier le mot de passe de connexion référer au paragraphe www.ijinus.com Détecteur de surverse...
-
Page 24: Affichage Des États Sur Overflow
F -> Température interne. En fonction de la taille de l'écran du téléphone utilisé, il est possible que les boutons "EFFACER L'HIS- TORIQUE", "ENVOYER" et "EXPORTER" n'apparaissent pas correctement. Scroller vers le bas si né- cessaire. www.ijinus.com Détecteur de surverse... -
Page 25: Gérer L'historique Des Mesures
C-> ENVOYER : Permet l'envoi par mail d''un fichier au format .csv contenant les données de l’historique. D -> EXPORTER : Permet le téléchargement du fichier .csv dans le ré- pertoire de l'application. Pour récupérer le fichier, connecter le télé- phone via un câble à un ordinateur. www.ijinus.com Détecteur de surverse... -
Page 26: Configuration De La Détection
Lorsque l’application est connectée sur un détecteur, la période de mesure est automatique est réduite à 1 seconde et la temporisation reste identique. En reprenant les informations par défaut, le change- ment d’état sera effectif au bout de 3 secondes. www.ijinus.com Détecteur de surverse... -
Page 27: Étalonnage Sur Site (Paramétrage Avancé)
10.7. Étalonnage sur site (paramétrage avancé) ● Appuyer sur la roue dentée (en bas à gauche) et saisir le mot de passe. Contacter le SAV Ijinus si besoin. A -> Valeur courante: Affichage de la valeur brute (pF). B -> Étalonnage : Permet de modifier les valeurs brutes du minimum et du maximum, dont les valeurs servent à... -
Page 28: Communication Modbus (Paramètre Avancé)
● Appuyer sur la roue dentée (en bas à gauche) et saisir le mot de passe. Contacter le SAV Ijinus si besoin. Modbus : Permet de modifier l’adresse ID esclave modus du produit (par défaut à 1) et la vitesse de communication (par défaut à 9600 bauds). -
Page 29: Consulter Les Informations Du Détecteur
10.9.1. Modifier le mot de passe de connexion Par défaut, le mot de passe de connexion au détecteur est ijinus29. ● Aller dans l'onglet INFORMATION, cliquer sur MODIFIER LE MOT DE PASSE. ● Saisir le nouveau mot de passe et valider. www.ijinus.com Détecteur de surverse... -
Page 30: Configuration Sur Avelour
Manuel d’utilisation Chapitre 11. Configuration sur Avelour Le raccordement d'un détecteur est possible sur un enregistreur autonome Ijinus. 11.1. Matériel requis ● Le logiciel Avelour en version 7.1 minimum. ● Une antenne radio Wiji au format « longue portée » ou « clé USB ». ●... - Page 31 -> La fenêtre de configuration de l'enregistreur s'ouvre. Fenêtre de configuration de l'enregistreur S/N : IJA0102-00002718 -> Un fichier de configuration est automatiquement créé. -> Un dossier est créé dans le répertoire suivant : C:\ProgramData\Ijinus\Avelour_Main_7.1.2\SavedSen- sors\IJA0102-00002718 www.ijinus.com Détecteur de surverse...
- Page 32 Manuel d’utilisation Fichier de configuration dans la liste des données sauvegardées www.ijinus.com Détecteur de surverse...
-
Page 33: Configuration
Adresse esclave CSC : choix de la voie attendu tel que paramétré en modbus maître. Modifier le seuil de détection Seuil de détection souhaité: permet de définir le pourcentage du seuil de détection de la saturation capacitif. www.ijinus.com Détecteur de surverse... -
Page 34: Résumé De La Configuration
Cela signifie que pour une valeur fixée à 80 %, l'état de surverse ne sera plus actif dès lors que la valeur passera sous les 75 %. 11.4.3. Résumé de la configuration Pour visualiser le résumé de la configuration : Cliquer sur pour afficher un résumé de la configuration. ● www.ijinus.com Détecteur de surverse... -
Page 35: Configuration Modbus
Affichable sur 16 caractères Sn3 SN[2] Y (1o) + Z(23b :16b) Exemple : IJM6102-00012745 X=61 Y=02 Z=12745 Sn4 SN[4] Z(15b :0b) HardVer Version[0] Code Version Hardware Valeur constructeur SoftVer Version[1] Code Version Logiciel Valeur constructeur Tous les champs sont en lecture seule www.ijinus.com Détecteur de surverse... -
Page 36: Table Configuration
Gestion état & erreurs Cmd BLE / Etat appareil / Erreur à 4118 R: Lecture / RW : Lecture écriture / NU : Non utilisé 12.5. Table Données Tous les champs sont en lecture seule uniquement. www.ijinus.com Détecteur de surverse... - Page 37 (%) 8199 OvStatus OvStatus Statut de débordement [0 ;1] 8200 OvCntr OvCnt Nombre d’évènements de surverse [0 ;65535] 8201 à … Valeur fixée à 0 8204 8205 OvLength Durée en cycle de l’évènement surverse 0[0 ;65535] en cours www.ijinus.com Détecteur de surverse...
-
Page 38: Maintenance
Il n’est pas prévu qu’un utilisateur ait à faire cette opération de maintenance. En cas de problème avec un enregistreur ou un capteur Ijinus, il est recommandé de faire appel au service après- sav@ijinus.fr vente soit par mail :...
