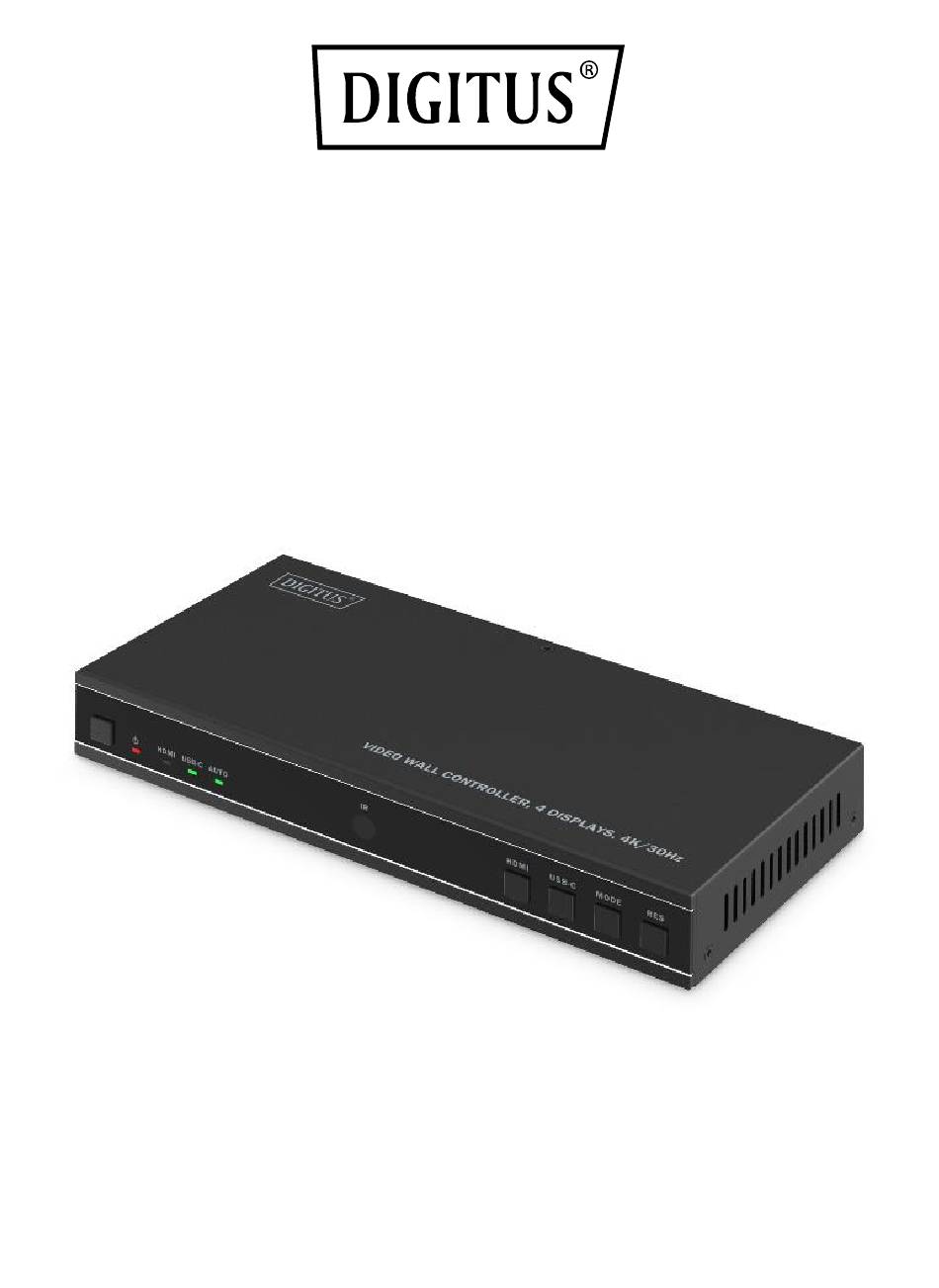

- Page 1 Contrôleur de mur vidéo, 4 écrans, 4K/30Hz Guide d'installation DS-55358...
-
Page 2: Table Des Matières
Table des matières 1. Introduction ............3 2. Caractéristiques principales ........4 3. Contenu de l'emballage ......... 5 4. Spécifications ............5 5. Fonctionnement Commandes et fonctions..... 8 5.1 Panneau avant ............. 8 5.2 Panneau arrière ..........10 5.3 Télécommande IR ..........12 5.4 Affectation des broches du câble IR .... -
Page 3: Introduction
1. Introduction Le contrôleur de mur vidéo permet une présentation impressionnante d'un mur vidéo comprenant jusqu'à quatre écrans 4K UHD. Grâce à la flexibilité des configurations d'affichage (1x1, 2x1, 3x1, 4x1, 1x2, 1x3, 1x4, 2x2), vous pouvez personnaliser votre installation - idéale pour les présentations professionnelles, les affichages publicitaires ou les applications de surveillance. -
Page 4: Caractéristiques Principales
La conception compacte et la possibilité de montage mural font de ce contrôleur la solution idéale pour des applications polyvalentes dans le secteur professionnel. 2. Caractéristiques principales • Signal d'entrée via HDMI (DMI 2.0) ou USB-C (DP 1.2a) dans une résolution maximale de 4K/60Hz •... -
Page 5: Contenu De L'emballage
Commutation aisée des résolutions des 4 écrans de sortie sur l'appareil et via la télécommande • Réglage du cadre (Bezel) - Déplacez le cadre de l'image en mode mur d'images de manière pratique à l'aide de la télécommande. • Convient pour un montage mural 3. -
Page 6: Entrée/Sortie Hdmi : Lpcm
Largeur de 18 Gbps bande vidéo Entrée : Jusqu'à 4K/60Hz 4:4:4 Résolution vidéo Sortie : 720P60Hz, 1024x768p/ 60Hz, 1080p/60Hz, 4K/30Hz RVB, YCbCr_4:4:4, YCbCr_4:2:2, Espace couleur YCbCr_4:2:0 Profondeur de 8/10/12 bit couleur Niveau IR 5Vp-p Fréquence IR 38KHz ENTRÉE/SORTIE HDMI : LPCM 2.0/5.1, Dolby Digital/Plus/EX, DTS, DTS-EX, Formats audio... - Page 7 Connexion 1× HDMI (Type A, 19 broches femelles) Ports d'entrée 1× USB-C (Type C, 24 broches femelles) 4× SORTIE HDMI (Type A, 19 broches femelles) Ports de sortie 1× SORTIE AUDIO OPTIQUE (S/PDIF) 1× SORTIE AUDIO L/R (RCA) 1× (connecteur phénix à 3 broches de Ports de contrôle 3,81 mm) 1×...
-
Page 8: Fonctionnement Commandes Et Fonctions
Température de -20 - 60 C° stockage Humidité relative 20 - 90% RH (sans condensation) Résolution vidéo 4K/60Hz 4K/30Hz 1080p/60Hz Longueur du 10 m câble HDMI 8 m max. 15 m max. max. (HDMI IN / OUT) L'utilisation d'un câble "Premium High-Speed HDMI" est fortement recommandée. - Page 9 Lors de la mise sous tension, appuyez sur ce bouton pendant 2~3 secondes pour passer en mode veille. Le voyant s'allume en vert lorsque le produit fonctionne. d'alimentation normalement, et rouge lorsque le produit est en veille Le voyant s'allume en vert LED HDMI lorsque l'entrée HDMI est sélectionnée.
-
Page 10: Panneau Arrière
Appuyez sur ce bouton pour Bouton MODE commuter les 8 modes d'épissage de façon circulaire. Appuyez sur cette touche pour changer la résolution des Bouton RES quatre écrans d'affichage. Les sorties HDMI sont circulaires. 5.2 Panneau arrière Port d'entrée du signal HDMI, Entrée HDMI connecté... - Page 11 Port de sortie audio analogique, connecté à une Sortie audio sortie audio comme un haut- parleur. Sortie vidéo Port de sortie du signal HDMI, murale connecté aux téléviseurs. (HDMI1~4) Connecteur phénix à 3 broches, connecté à un PC ou à un système de contrôle RS-232 système de mise à...
-
Page 12: Télécommande Ir
Alimentation Connexion à l'adaptateur électrique électrique DC 12V/1A 5.3 Télécommande IR Mise sous tension ou Mise en veille : Allumez l'appareil ou mettez- le en mode veille. Muet : Désactiver/activer la sortie audio, y compris HDMI, Optique et audio L/R. ... -
Page 13: Mode Mur D'images
Rotation 1/2/3/4 : Appuyez sur cette touche pour modifier l'angle de rotation entre 0˚ et 180˚ pour le canal de sortie correspondant. Résolution 720P/1080P/4K/XGA : Appuyez sur cette touche pour changer la résolution des 4 canaux de sortie en même temps. ... -
Page 14: Mur Vidéo
6. Mur vidéo Le mur d'images prend en charge les 8 modes de raccordement suivants : L'utilisateur peut régler les modes d'affichage à l'aide des boutons du panneau avant, de la télécommande IR et des commandes RS-232. Remarque : En mode mur d'images (à l'exception du mode 1x1), seuls écrans sélectionnés pour effectuer des jonctions de murs d'images afficheront des images et leurs cadres peuvent être ajustés. -
Page 15: Commande De Contrôle Rs-232
7. Commande de contrôle RS-232 Le produit prend également en charge le contrôle des commandes RS-232. Connectez le port RS-232 du produit à un PC à l'aide d'un câble de connexion Phoenix à 3 broches et d'un câble RS-232 vers USB. un câble à... - Page 16 Réglage du système r version Obtenir la version r version version du fw fw ! du micrologiciel mcu : x.xx.xx Mise sous mise sous tension tension/hors du système tension de s power initialisation... s power z ! l'appareil, z=0~1 initialisation (z=0 hors tension, terminée ! mcu z=1 sous tension)
- Page 17 Sortie 1080p ; Tout HDMI dehors, pas de rotation ; H-Bezel=0, V-Bezel=0 ; Réglage de l'entrée Définir le mode de l'entrée x edid (x=0~2, z=1~6) x=0. toutes les entrées x=1. entrée1 s input x s entrée 1 entrée 1 edid x=2.
- Page 18 x=2. USB-C dans Obtenir la sortie r sortie r sortie en par l'entrée sortie-> entrée dans la source ! sélectionnée HDMI source ! source Réglage de la sortie Régler le mode d'affichage du mur TV (x=1~8) x=1. Mode 1x1 x=2. Mode 2x1 s tw mode mode mural tv : mode mural...
- Page 19 Obtenir une TV murale r tw h r tw h lunette murale horizontale bezel ! lunette ! pour téléviseur lunette : 0 TV murale TV murale s tw v Set tv wall s tw v verticale verticale lunette + ! vertical bezel lunette + ! lunette :...
- Page 20 y=4. sortie 4 sortie4 : x=0. 0° rotation 0° rotation x=1. 180° rotation Obtenir le miroir sortie1 : de sortie y 0° rotation statut (y=0~4) sortie2 : y=0. sortie de r sortie y r sortie 0 0° rotation tous les rotation ! rotation ! sortie3 :...
-
Page 21: Diagrammes De Connexion
8. Diagrammes de connexion... - Page 22 Par la présente, ASSMANN Electronic GmbH déclare que la déclaration de conformité fait partie du contenu de l'envoi. Si la déclaration de conformité est manquante, vous pouvez la demander par courrier à l'adresse du fabricant mentionnée ci-dessous. info@assmann.com Assmann Electronic GmbH Auf dem Schüffel 358513 Lüdenscheid Allemagne...
