Digitus DA-73120 Guide D'installation Rapide
Table des Matières
Manuels Connexes pour Digitus DA-73120
Sommaire des Matières pour Digitus DA-73120

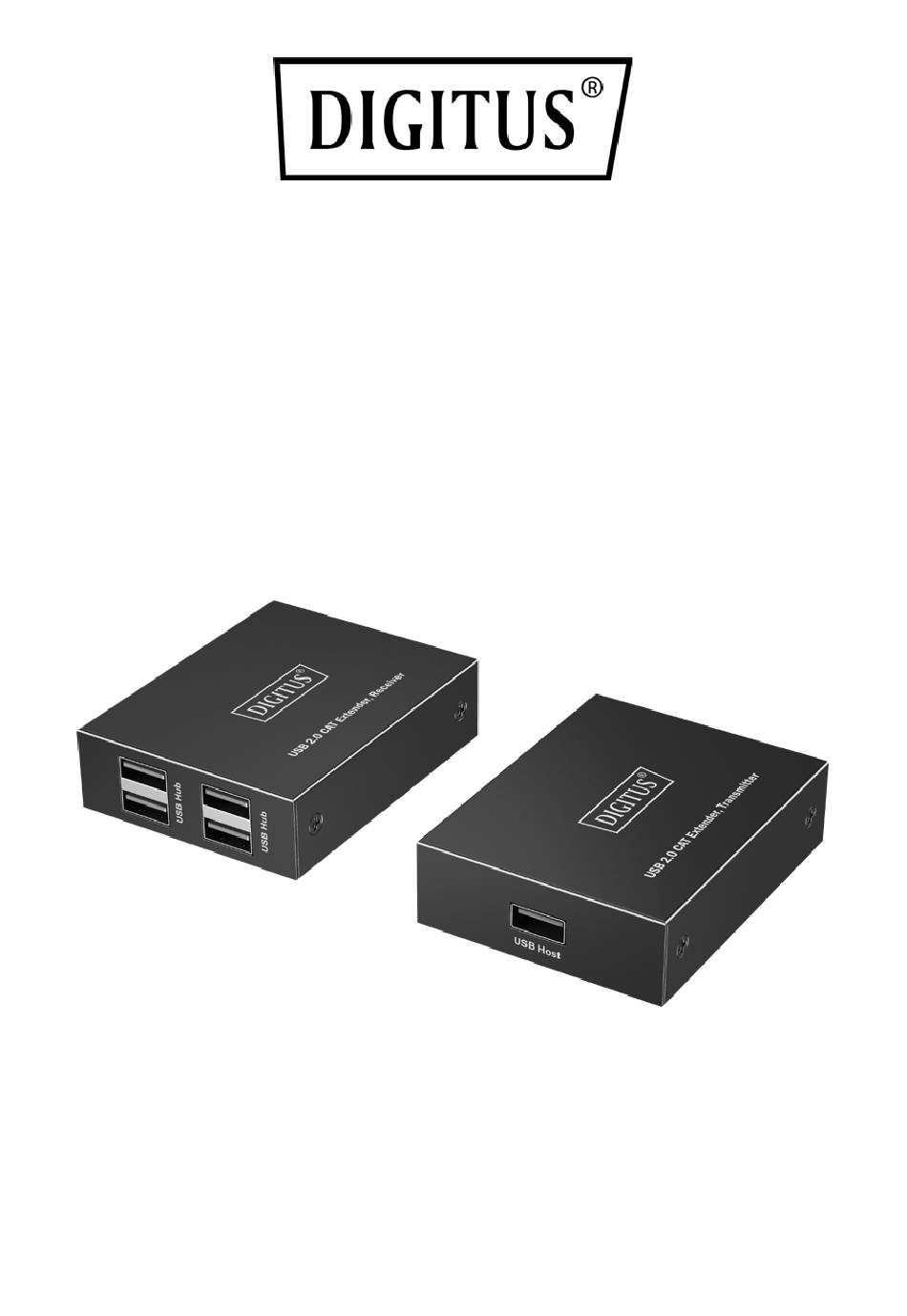

- Page 1 Prolongateur USB 2.0 CAT, 4 Ports USB-A, 150m Guide d'installation rapide DA-73120...
-
Page 2: Table Des Matières
Table des matières Introduction .............. 3 Caractéristiques techniques ........4 Contenu du paquet ........... 5 Spécifications ............5 Ports et interfaces ............. 7 Schéma de connexion ..........8 Q&A ................9 Instructions de sécurité importunes: • Pour éviter tout risque d'électrocution, veillez à ce que tous les appareils soient correctement mis à... -
Page 3: Introduction
1. Introduction Ce prolongateur USB offre une solution fiable pour transmettre des signaux USB sur des distances allant jusqu'à 150 mètres à l'aide d'un câble réseau CAT 6 (ou supérieur) (non inclus) sans perte de signal. Il est idéal pour les grands bureaux, les salles de conférence, les systèmes de surveillance ou les environnements industriels où... -
Page 4: Caractéristiques Techniques
2. Caractéristiques techniques Extension USB jusqu'à 150m: Etend les signaux USB • jusqu'à 150m via un câble de raccordement CAT 6 (ou supérieur) sans perte de signal. perte de signal Cascade – Extension jusqu'à 300m (2x 150m) en • utilisant un commutateur de réseau L'unité... -
Page 5: Contenu Du Paquet
3. Contenu du paquet 1x Emetteur • 1x Récepteur • 1x Guide d'installation rapide • • 1x Câble USB-A 2.0 1,2m 1x Bloc d'alimentation (DC 5V/1A) 1,5m • 4. Spécifications Portée maximale 150m (via CAT 6 ou supérieur) Ports USB 4x Entrées USB 2.0 Taux de transfert Jusqu'à... - Page 6 4x Sortie USB-A (USB 2.0) – Connexion pour souris, clavier, imprimante, etc. 1x Entrée RJ45 (Gigabit Ethernet) Connexions de – Connexion du câble de l'unité réceptrice transmission CAT (RX) 1x Connexion d'alimentation (DC 5V/1A) – Connexion d'alimentation externe 1x Bouton de réinitialisation TX : Via le dispositif source Alimentation électrique...
-
Page 7: Ports Et Interfaces
5. Ports et interfaces Émetteur Connecter avec un câble réseau Port RJ45 CAT 6 (ou supérieur) Port USB-A Connexion avec le PC hôte Récepteur Bouton de Appuyer sur pour redémarrer réinitialisation l'appareil Connecter avec un câble réseau Port RJ45 CAT 6 (ou supérieur) Entrée Connexion avec un adaptateur d'alimentation... -
Page 8: Schéma De Connexion
périphériques USB 2.0 tels que clé USB, clavier, souris, appareil photo 6. Schéma de connexion Connexion individuelle Mise en cascade par un commutateur de réseau... -
Page 9: Q&A
Instructions de connexion 1. Connectez l'émetteur au PC hôte via un câble USB et connectez les périphériques USB au récepteur via des câbles USB. 2. Connectez l'émetteur et le récepteur à l'aide d'un câble réseau CAT 6 (ou supérieur). 3. Branchez le bloc d'alimentation sur le récepteur pour commencer. - Page 10 Q: Le récepteur est instable lorsqu'il est connecté à une caméra web externe? A： 1) Lors de la connexion de périphériques USB à haute puissance, il est nécessaire d'alimenter davantage les périphériques externes. Par la présente, ASSMANN Electronic GmbH déclare que la déclaration de conformité...
