jablotron JA-158J Mode D'emploi

Le périphérique est un composant du système d'alarme JABLOTRON.
Il permet de déclencher à distance une alarme de détresse et de
commander d'autres appareils. Il peut être utilisé comme une sonnette
de porte d'entrée ou pour
La communication bidirectionnelle permet au périphérique de signaler par
voie optique et acoustique la confirmation de la réussite d'une action
donnée. Le périphérique utilise le protocole de communication sans fil
Jablotron et est alimenté par deux piles AA. La télécommande occupe
une position logique dans le
système. Le périphérique
devrait être installé par un
technicien formé muni d'un
certificat en vigueur émis par
un distributeur agréé.
Ce produit est uniquement
compatible avec les systèmes
JA-103K, JA-107K et ultérieurs.

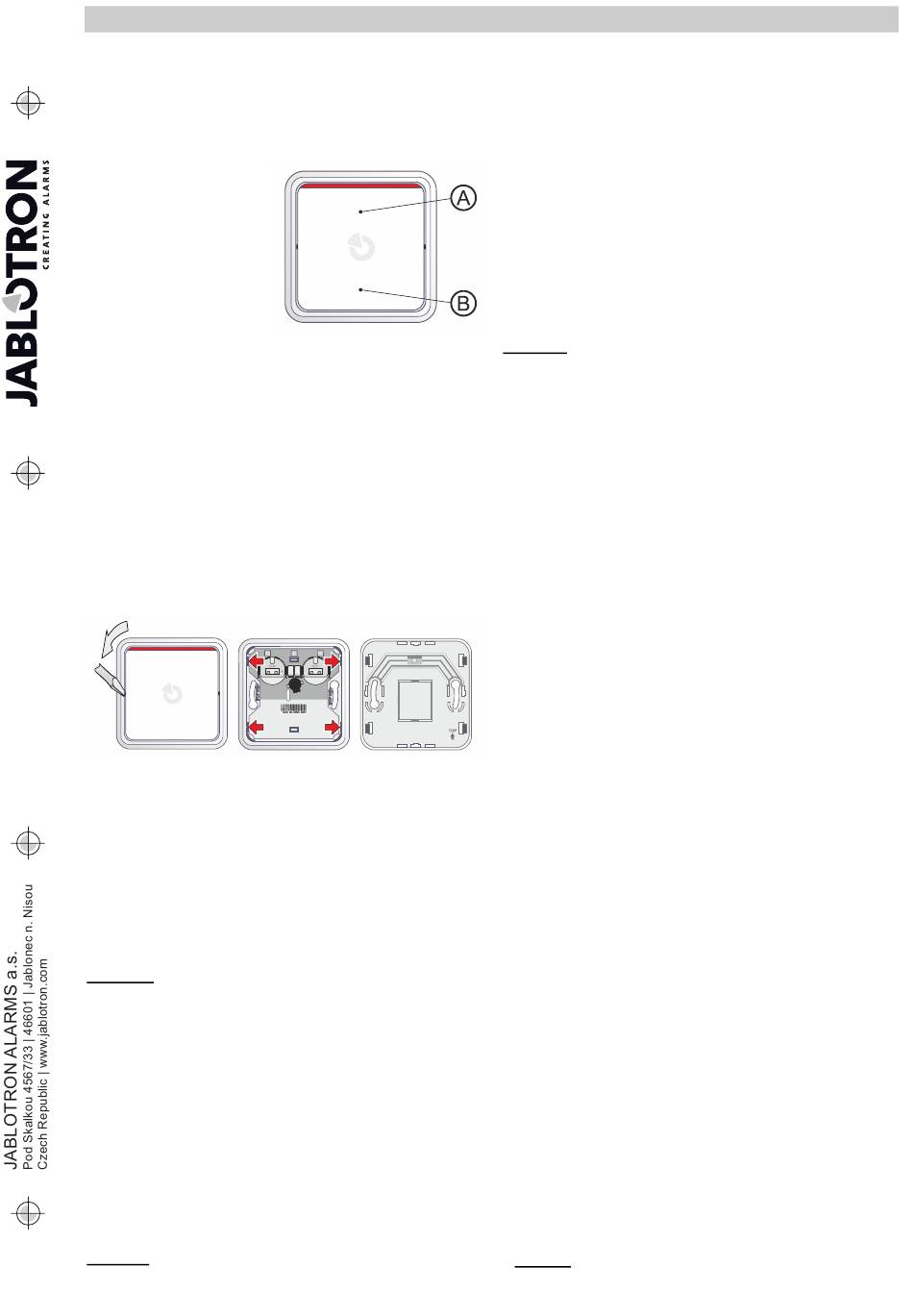

Fig. 1 : A – Touche A,
B – Touche B
Installation
Le système Jablotron doit être équipé d'un module radio JA-11xR
afin d'activer la fonctionnalité du périphérique. La touche doit être
montée sur une surface plane.
1. Il faut avant l'installation démonter le périphérique en trois parties -
voir les figures 2a, 2b et 2c.
a. Retirer la partie supérieure du boîtier (avec un tournevis)
comme indiqué en fig. 2a.
b. Dégager la partie inférieure du boîtier en appuyant sur les 4
languettes dans les coins comme indiqué en fig. 2b. Dégager
chacune d'elle avec un tournevis à tête plate sous un angle de 45°.
c. Installer la partie inférieure dans la zone sélectionnée comme
indiqué en fig. 2c avec deux vis. Prendre en compte le repère
(flèche marquée du mot « TOP ») indiquant l'orientation
correcte de la partie inférieure du boîtier.
d. Insérer la partie médiane dans la partie inférieure de manière
à ce que les quatre languettes soient mises en place comme
indiqué en fig. 2b.
Fig. 2a
2.
Inscrire le périphérique sur le système JABLOTRON 100+, suivre
les instructions indiquées dans le manuel d'installation de la
centrale. Procédure de base :
a. Sélectionner une position dans l'onglet Périphériques de
F-Link et cliquer sur l'invite Inscription pour lancer le mode
d'inscription.
b. L'insertion des piles (deux piles doivent être insérées dans le
périphérique) entraînera
d'inscription, le périphérique étant inscrit sur la position
sélectionnée du système.
3. Les propriétés peuvent être paramétrées dans F-Link, onglet
Périphériques.
Remarques :
-
Si le périphérique doit être placé sur un boîtier universel de type
KU68 afin de contrôler des dispositifs (tels que la foudre, la
ventilation, etc.), seules la partie médiane et supérieure du
périphérique peuvent y être fixées. Il faut de plus désactiver la
fonction de détection de sabotage dans les paramètres internes
du périphérique via F-Link.
- Le périphérique peut également être inscrit dans le système en
saisissant son numéro de série dans le logiciel F-Link. Le numéro
de série se trouve à l'arrière du périphérique (exemple : 1400-00-
0000-0001).
-
Le périphérique peut également être inscrit dans le système une
fois les piles insérées en appuyant simultanément sur les touches
A et B (le capot supérieur doit être retiré pendant cette opération)
et en les maintenant enfoncées pendant plus de 6 secondes.
L'exécution de cette action envoie un signal d'inscription,
le périphérique étant inscrit sur la position prédéfinie dans F-Link.
- En cas de retrait du périphérique du système, il faut libérer la
position appropriée du système via F-Link.
Important : le dispositif ne peut être inscrit que sur un seul système
à la fois !
Touche murale de détresse JA-158J
Touche murale de détresse JA-158J
commander le système d'alarme.
Fig. 2b Fig. 2c
la transmission d'un
Communication du périphérique avec le
La touche est dotée d'une communication bidirectionnelle asynchrone
avec le module radio JA-11xR, qui permet de modifier facilement les
réglages internes (comme pour les détecteurs BUS) tout en tenant
compte de la durée de vie de la pile en mode de service normal.
Lorsque le périphérique est inscrit dans la centrale, il fonctionne dans
le mode « 90 secondes en accéléré » jusqu'à l'arrêt du mode Service
(24 heures au plus). Le détecteur réalise un contrôle toutes les 90 sec.
pour vérifier si la centrale reste en mode Service ou si elle doit appliquer
de nouveaux paramètres.
En mode de fonctionnement normal, le périphérique communique
périodiquement avec la centrale 1x toutes les 20 minutes. Cela peut par
conséquent prendre jusqu'à 20 minutes au périphérique pour réaliser
que la centrale est basculée en mode Service ou pour enregistrer les
modifications apportées aux paramètres internes. Cette période peut
être raccourcie en
immédiatement au mode « 90 secondes en accéléré ».
Important :
Il n'est pas nécessaire d'attendre 90 secondes (ou 20 minutes) pour
que le détecteur confirme une demande d'enregistrement des
modifications apportées aux paramètres internes. La centrale se
souvient de ces modifications et les transmet au détecteur à la session
de communication périodique suivante.
Fonction du dispositif :
La fonction du dispositif est comparable à celle des télécommandes
ordinaires à deux touches. Le dispositif mural peut être actionné par la
partie supérieure (touche A) ou inférieure (touche B) de la partie en
façade du périphérique comme indiqué en fig. 1. Chaque touche peut
être affectée à une fonction via le programme F-Link. Si une fonction
identique est définie pour les deux touches (A et B), le système ne
différenciera pas la touche qui a été enclenchée aux fins d'activation
(par exemple lors de l'activation d'une alarme de détresse ou d'un appel
aux services de santé).
Paramètres internes
Tous les réglages doivent être réalisés avec le logiciel F-Link – Pour
accéder aux paramètres internes, dans l'onglet Périphériques, cliquer
sur l'invite « Entrée » dans la colonne Paramètres internes.
Signalisation optique : ce paramètre active ou désactive la
signalisation optique du périphérique en cours d'activation (rouge,
jaune, vert). Ce paramètre est activé par défaut.
Signalisation acoustique : ce paramètre active ou désactive la
signalisation acoustique du périphérique en cours d'activation.
Ce paramètre est activé par défaut.
Contact de sabotage arrière : ce paramètre active ou désactive
l'interrupteur anti-sabotage arrière du périphérique. Désactivé par
défaut.
Fonction des touches A/B : chaque touche peut disposer d'une
fonction prédéfinie dépendant de la configuration, y compris la
commande de section (armement partiel ou total, armement et
désarmement), avec la possibilité de signaler une alarme (détresse
sonore ou silencieuse, incendie, problèmes de santé), commander des
sorties PG (PG activée, copie ou changement d'état) ou rapporter des
messages textuels prédéfinis (rapports A, B, C, D).
signal
fonction est préconfigurée par défaut.
Détresse temporisée : utilisation des rapports d'alarme de détresse
temporisée pour une durée prédéfinie comprise entre 5 et 240
secondes.
Reprise des droits d'accès d'un utilisateur : en sélectionnant un
utilisateur, le dispositif prend en charge les privilèges d'accès de
l'utilisateur spécifié, le périphérique se conformant à l'accès prédéfini
aux sections du système et à l'accès limité dans le temps aux sections.
Cette option est désactivée par défaut.
Prise de contrôle de l'identité de l'utilisateur : l'utilisateur
sélectionné sera enregistré en tant que source de l'action dans le
journal des évènements. Cette option est désactivée par défaut.
Remplacement de la pile
La centrale détecte et signale automatiquement un statut de pile
faible. Il est nécessaire de placer le système en mode Service avant de
procéder au remplacement de la pile (la touche est équipée d'un
capteur anti-sabotage). Le périphérique peut être ouvert comme indiqué
en fig. 2a. Avant d'insérer de nouvelles piles dans le périphérique,
attendre au moins vingt secondes ou appuyer plusieurs fois sur la
touche d'activation (afin de décharger toute l'énergie résiduelle du
périphérique). Afin d'assurer le bon fonctionnement du périphérique,
nous recommandons d'utiliser des piles fournies par le réseau de
distribution Jablotron ou toute autre pile au lithium de marque de haute
qualité.
Important : toujours remplacer les deux piles. Ne pas jeter les piles
à la poubelle ; les éliminer dans un point de collecte des déchets.
