Sommaire des Matières pour ANYCUBIC Kobra 3 Max Combo
Page 1

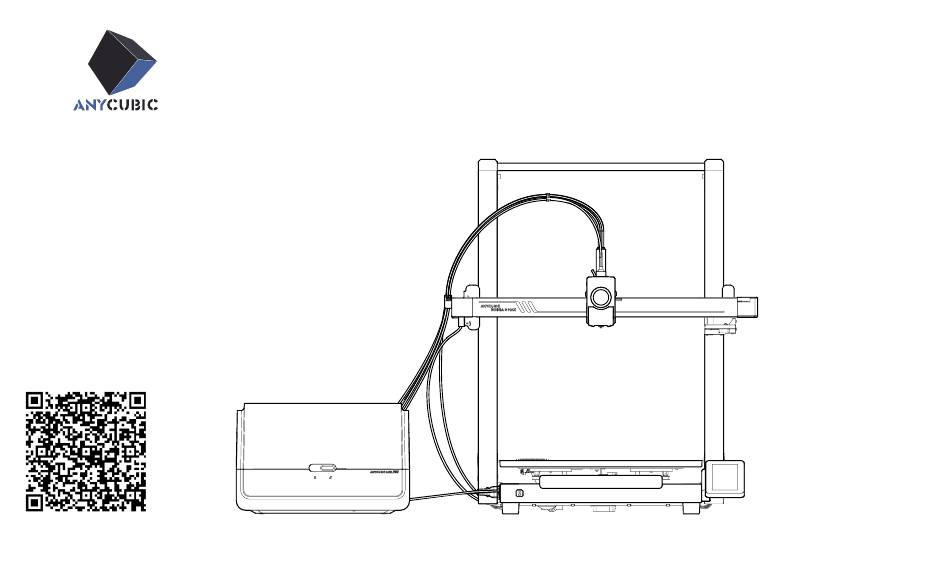

AnycubicKobra3MaxCombo Manueldel'utilisateur Vidéod'installation L'image du produit est à titre de référence uniquement. Veuillez vous référer au produit réel.
Page 3
également obtenir davantage d'informations, telles que des logiciels, des vidéos et des modèles, sur le site web. CUBIC Team *Le droit d'auteur de ce document manuel appartient à "Shenzhen Anycubic Technology Co., Ltd." et n'est pas autorisé à être reproduit sans autorisation.
Page 5
Aperçu de la machine Tube de filament Barre de soutien Support de Moteur d'axe X câble PurgeWiper Tête d'impression Build Platform Support de bobine Touchscreen Moteur d'axe Z Puissance d'entrée Fente pour carte mémoire...
Page 7
Liste de colisage Les accessoires et les images sont fournis à titre de référence uniquement, veuilllez vous référez au produit que vous recevez. Sacn°2 Sacn°1 Cadred'imprimante Logementdebase Têted'impression Supportdebobine Écran Barredesoutien ACEPro Pourcadre Pourtigedesupport Sachetn°3 Sacn°6 DisqueU Organisateurdecâbles Tubeàfilament Sachetn°4 Sacn°5 Câbled'alimentation CableHolder...
Page 8
Installation de machines Pour obtenir la vidéo des instructions d'installation, veuillez scanner le code QR à droite Installation du cadre 1.Poussezlaplateformedefabricationversl'avantdel'imprimante,puisplacezlecadredegantry verticalementsurlabase. 2.Fixezlecadredegantryetlabaseaveclesvisdusacn°1danslaboîted'accessoires. *Ilestrecommandéd'utiliserunecléAllenàcôtéscourtspourfixerlesvis. M5*25(4pcs) M5*60(2pcs) M5*25 M5*60 H3.0 H4.0...
Page 9
Installation de la barre de soutien Utilisezlesvisdusacn°2pourinstallerlesbarresdesoutien. *Nousrecommandonsd'installerd'abordlesvisdelabase. M10*25 M10*25(2pcs) M10*35(2pcs) Thick washer (2pcs) M10*35 Remarque:Faitesattentionàladistinctiongaucheetdroitelorsde l'installationdelabarredesoutien.
Page 10
Connexion du câble du moteur de l'axe Z Connectezlecâbledumoteurdel'axeZdesdeuxcôtésdel'imprimante.
Page 11
Connexion du câble de la tête d'impression Tirezlacourroiehorizontalementpourabaisserlahauteurdel'axeZ.
Page 12
Connexion du câble de la tête d'impression 1.Appuyezsurlecâbledelatêted'impression(lelongcâbleType-Corange)etinsérez-ledansl'emplacementsituéau-dessus delatêted'impression. 2.Utilisezlesvisdusacn°3pourfixerlecâble. M2*14 (2pcs) Couverture Front Remarque: Silecouvercletombependantl'installation,vouspouvezattendre quel'installationdelatêted'impression(Étape6)soitterminée\ avantdeleremettreenplace.
Page 13
Installation de la tête d'impression Installezlatêted'impressiondepuisl'arrièredel'imprimante.Utilisezlesvisdusacn°4pourfixerlatêted'impressionen tournantlesvisdanslesensdesaiguillesd'unemontre. *Nousrecommandonsdeserrerd'abordlesdeuxvissupérieuresavantdeserrerlesvisinférieures. Remarque:Installezlesvisdanslestrous misenévidenceenblanc. Back Front...
Page 14
Installation de l'écran tactile 1.Connectezl'écrantactileavecletroudelimite. 2.Utilisezlesvisdusacn°5pourfixerl'écrantactilesurl'imprimante. M3*22(2pcs)
Page 15
Connexion du câble du moteur de l'axe X Insérezlecâbledumoteur(courtcâbleorangeà6broches)verslehautdanslarainureinférieureducôtégauchedel'axeX pourleserrer. Notezquelaboucleducâbleestorientéeversvous. Boucle...
Page 16
Installation du support de câble 1.Appuyezsurlesupportdecâblepourlefixerdanslarainuresurlecôtégauchedel'axeX. 2.Insérezlecâbledelatêted'impressiondanslesupportdecâble.
Page 19
Installation de l'ACE Pro 4Pin 6Pin 1.Placezl'ACEProsurlecôtégauchedel'imprimanteKobra3Max,enlaissantunespacede10-15cm. 2.Insérezl'extrémitéà4brochesducâbledesignaldanslecôtégauchedespériphériques. 3.Insérezl'extrémitéà6brochesducâbledesignaldanslecoingauchedel'ACEPro. Câbledesignal Front Back...
Page 20
Installation de l'ACE Pro 1.Insérezuneextrémitédutubedefilamentdanslemoyeudefilamentdelatêted'impression,etfaitespasserl'autreextrémité àtraverslesupportdecâblesituésurlecôtégauchedel'imprimante. 2.Retirezlesquatreclipsbleusdesportsdeconnexion,insérezlestubesdefilamentdanslesports,puisréinstallezlesquatre clipsbleusàleurpositiond'origine.(Remarque:lestubesdefilamentn'ontpasd'ordreparticulier.) 3.Utilisezl'organisateurdecâblespourfixerlecâble.
Page 21
Vérification avant utilisation 1. Ajustement de l'élasticité de la poulie Vérifiez si la tête d'impression tremble. Si c'est le cas, ajustez la colonne d'isolation hexagonale située sous la tête d'impression jusqu'à ce qu'elle glisse en douceur et sans trembler. Ajustezl'entretoisehexagonalederrièrelaroueD Tête d'impression Vérifiez si le plateau d'impression tremble.
Page 23
Guide de mise sous tension (lorsque l'ACE Pro n'est pas connectée) Language Area Complete setup Network Cloud Insert U-Disk Vibration compensation Auto-Level Load Filament Print The Model Self Test Note : L'interface actuelle est fournie à titre de référence uniquement. En raison des mises à jour continues des fonctionnalités, veuillez vous référer à l'interface utilisateur de la dernière version du micrologiciel pour obtenir des informations précises.
Page 24
Guide de mise sous tension (lorsque ACE Pro est connectée) Language Area Complete setup Network Cloud Insert U-Disk Vibration compensation Self Test Auto-Level Load Filament Print The Model Note : L'interface actuelle est fournie à titre de référence uniquement. En raison des mises à jour continues des fonctionnalités, veuillez vous référer à l'interface utilisateur de la dernière version du micrologiciel pour obtenir des informations précises.
Page 27
Installation du logiciel et liaison 1.Procédured'installationdulogiciel OuvrezlacléUSBjointeetaccédezauchemind'accès:\Files_English_AnycubicKobra3Maxcombo\AnycubicSlicer,choisissez Windows/Macpourinstallerlaversioncorrespondante,double-cliquezsurl'applicationAnycubicSlicerpourcommencer l'installation. 2.Connectezl'imprimanteauréseauavantd'effectuerlesopérationssuivantes. 3.Moded'emploiAnyubicSlicer: OuvrezlacléUSBjointeetaccédezauchemin:\Files_English_AnycubicKobra3Maxcombo\AnycubicSlicer \AnycubicSlicer_UsageInstructions 1 Unefoisl'installationdulogicielterminée,accédezàl'interface 2 SivousavezdéjàuncompteAPP,vouspouvez principaleetcliquezsur 【 Workbench】 ou 【Logintobeginremoteprint】 saisirdirectementàvotreidentifiantdecompteet votremotdepassepourvousconnecter. Sinon,cliquezsur【 SignUpNow】 .
Page 28
Installation du logiciel et liaison 4 Rechercheautomatiquementlesimprimantessurlemêmeréseaulocalquel'- 3 Cliquezsur 【 AddPrinter】 appareilactuel.Sil'APPestliéeàlamachineetconnectéeaumêmecompte, lesinformationsserontautomatiquementsynchronisées.
Page 29
Installation du logiciel et liaison 5 Sélectionnezlamachinequidoitêtreliéedanslesrésultats 6 Silarechercheéchoue,entrezlecodeCNdel'appareilà derechercheautomatiqueetcliquezsur 【 AddNow】 connecter. Plusieursimprimantespeuventêtreconnectées;silarech- Trouvezlechemind'accèsaucodeCN:Sélectionnez 【 Settings- ercheéchoue,cliquezsur 【 ConnectwithdeviceCNcode】 CloudPlatform-MoreInformation】 surl'imprimante.Vous ou 【connectwithAPP】 pouvezafficherlecodeCN Remarque: L'interfacelogicielledépenddeladernièreversion.
Page 30
Première impression Sélectionnez un modèle depuis l'ordinateur ou la clé USB, puis MakeronlineQRcode: Lesmodèles peuventêtretéléchargésvia lancez l'impression. MakerOnline *Nous vous recommandons d'utiliser l'un des fichiers préchargés pour une première impression de test.* Sélectionnez le modèle local Imprimer Impression en cours sélectionnez la couleur, stockage ou U-DISK.
Page 31
Autres descriptions de fonctions Compensation des vibrations : Il est recommandé d'effectuer une détection de résonance lorsque le temps d'impression dépasse 300 heures ou après avoir déplacé la machine, afin d'obtenir de meilleurs résultats d'impression. La détection de résonance permet d'identifier d'éventuels problèmes de résonance ou de vibrations pouvant survenir pendant le processus d'impression, et permet de prendre les mesures appropriées pour atténuer leur impact.
Page 32
Nivellement Appuyez sur "Outils" - "Contrôle" - "Nivellement automatique". Attendez que la machine termine le processus de nivellement. Note : Veuillez vérifier si la plaque PEI est installée avant de procéder au nivellement.
Page 33
Recommandations pour l'entretien Vis sans fin de l'axe Z * La vis sans fin de l'axe Z nécessite une lubrification régulière, car une lubrification adéquate garantit un mouvement fluide. Il est recommandé d'effectuer un entretien tous les trois mois. Avant d'appliquer de la graisse lubrifiante sur les vis sans fin de l'axe Z, il est important de les nettoyer soigneusement pour éliminer toute poussière ou particule de plastique.
Page 34
Recommandations pour l'entretien Remplacementdelahotend 2.Retirezlecouvercle. 1.Cliquezsur[Support]-[Rétraction]pourrétracterlefilament. 2.Cliquezsur[Outils]-[Préchauffage]-[Refroidissement]pourrefroidirlehotend.
Page 35
Recommandations pour l'entretien Remplacementdelahotend Lever 4.Retirezlehotendetremplacez-le,puisappuyezsurle 3.Tirezlelevierverslehaut. levierpourfixerlenouveauhotend.
Page 36
Attention 1. Les imprimantes 3D Anycubic génèrent une température élevée. NE PAS mettre les mains à l'intérieur de l'imprimante pendant son fonctionnement. Le contact avec les matériaux extrudés peut provoquer des brûlures. 2. Utilisez des gants résistants à haute température lors de l'utilisation du produit.
