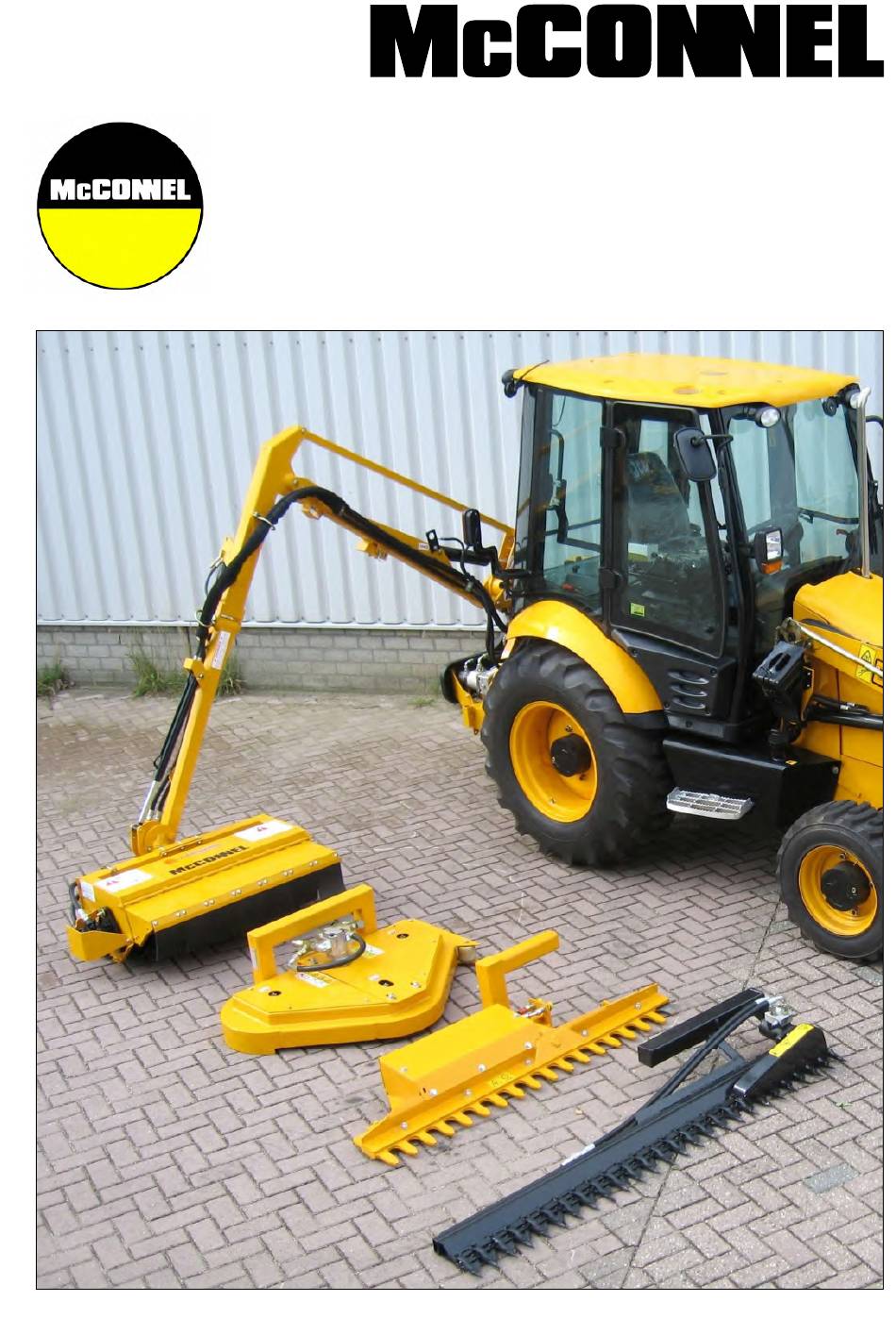

- Page 1 Publication 695 December 2011 Part No. 22674.95 Révision: 03.01.23 PA3430 / PA4330 / PA4830 Séries DÉBROUSSAILLEUSE Manuel de l'opérateur...
- Page 2 VERIFICATION D’ENREGISTREMENT GARANTIE Information sur l’enregistrement et la vérification de la garantie Il est impératif que le revendeur enregistre cette machine auprès de McConnel Limited avant la livraison à l'utilisateur final - le non-respect de cette consigne peut affecter la validité...
- Page 4 Aucune demande ne sera prise en considération à défaut de factures justificatives. 1.03. La garantie par McCONNEL Ltd est limitée à la remise en état pour l’acheteur, par réparation ou remplacement, de toutes les pièces qui s’avèrent, après contrôle en usine, être défectueuses dans des conditions normales d’utilisation et d’entretien, en raison de défauts de matière ou de fabrication.
- Page 5 2 jours après la fourniture des pièces, seront rejetées, sauf si le retard aura préalablement été autorisé par McCONNEL Ltd. A noter que le retard de l’utilisateur ou propriétaire à mettre à disposition sa machine en vue de sa réparation ne pourra pas être retenu comme un motif valable pour justifier d’un retard de réparation ou de demande de...
- Page 6 3.02. McCONNEL Ltd n’accorde aucune garantie sur la conception, la capacité ou l'aptitude à l’usage des machines. 3.03. Sauf dans les cas prévus dans le présent document, McCONNEL Ltd ne pourra être tenu responsable vis-à-vis de l’acheteur ou de toute autre personne ou entité pour la perte ou les dégâts causés ou prétendument causés, directement ou indirectement par les machines, y compris, et ce de façon non...
- Page 8 Ludlow Shropshire England Telephone: 01584 873131 www.mcconnel.com NIVEAU SONORE Le niveau sonore de cette machine, mesuré à l’oreille de l’opérateur, se trouve dans la fourchette de 78 – 85 dB. Ces chiffres s’appliquent à une utilisation normale ou le bruit varie de zéro à un maximum. Ces chiffres supposent que la machine soit montée sur un tracteur équipé...
- Page 10 TABLE DES MATIERES Page No. Informations générales Dispositifs Précautions de sécurité Conditions de tracteur Préparation du tracteur Parafez l’attachement au tracteur Attachement de tracteur Stabilisateur d’ajustement Installation de PTO Montage des unites de controles L’huile hydraulique Déplacement de tracteur Commandes de la machine Systèmes de contrôle de l'opérateur Montage de la tète de broyage Position de transport...
- Page 12 INFORMATIONS GENERALES Lire ce manuel avant de monter ou d'utiliser la machine. En cas de doute, consulter votre concessionnaire ou le Service de l'Après-vente de McConnel pour en obtenir l'assistance. DEFINITION: Les définitions suivantes sont applicables dans l'ensemble de ce manuel: AVERTISSEMENT Une technique, une méthode de travail.
- Page 13 DISPOSITIFS Tous les modèles Tringlerie de 3 points montée. Construction droite. Commande actionnée par câble de rotor. L’hydraulique indépendante. Soulevez le flotteur adapté en tant que norme. Pêchez le flotteur adapté en tant que norme. ...
- Page 14 PRESCRIPTIONS DE SÉCURITÉ Il y a des risques évidents et cachés impliqués dans le fonctionnement de cet instrument. Des dommages sérieux ou la mort peuvent se produire à moins que soit pris le soin d’assurer la sécurité de l'opérateur et de toutes les autres personnes dans le secteur. ESPACE LIBRE DE SUBSISTANCE À...
- Page 15 ▲ Toujours inspectez le secteur ou la bordure de haies de travail pour vérifier la présence de fils, de poteaux en acier, ou d'autres matériaux dangereux et enlevez-les si possible avant de débuter le travail. ▲ Utilisez toujours la machine à la vitesse de prise de force recommandée. N'excédez jamais le maximum autorisé.
- Page 16 transporter la machine dans la position recommandée (voir les instructions dans la section de transport) avec la coupe en position de garde. ▲ Ne jamais marchez ou travaillez sous le bras ou la tête de coupe. Le bras pourrais tomber et causer des blessures corporels graves ou la mort. Toujours abaissez le bras et la tête de coupe au sol ou soutenez les avec un support de.
- Page 17 CONDITIONS DE TRACTEUR Poids minimum de tracteur - incluant poids masse si nécessaire PA3430 Modèle – 1300kg PA4330 Modèle – 2000kg Puissance de tracteur minimum 25CV pour PA3430 & PA4330 Modèles avec barre de coupe. 30CV pour PA3430 & PA4330 Modèles avec la tête à fléaux. Attelage Catégorie 1 ou Catégorie 2.
- Page 18 PRÉPARATION DU VÉHICULE/TRACTEUR Nous recommandons des véhicules équipés de cabines utilisant des verres de sécurité et d’utiliser des protecteurs lorsqu’il est utilisés avec nos machines. Garde chaîne convenable (numéro de la pièc e 7313324) à l'aide des crochets fournis. Forme un maillage pour couvrir toutes les zones vulnérables.
- Page 19 PARAFEZ L'ATTACHEMENT AU TRACTEUR La machine sera livrée en état partiellement démantelé, fixé avec la courroie de transport et les bandes. Choisissez un emplacement de niveau ferme. Enlevez la courroie de transport, se réunissant courroies et articles lâches. Choisissez un emplacement de niveau d'entreprise sur lequel localisez la machine pour le pré-attachement.
- Page 20 ATTACHEMENT DE TRACTEUR Fixation sur le tracteur doit être effectuée sur un sol ferme.
- Page 22 STABILISATEUR D'AJUSTEMENT...
- Page 23 INSTALLATION DE PTO La prise de force de l’arbre de transmission attache entre le tracteur et la boite de vitesse de la machine pour transférer la puissance requise pour courir et opérer la machine- Il est important d’obtenir la longueur d’arbre correct pour éviter ‘bottoming out’ quand lever ou abaisser la machine.
- Page 24 LE MONTAGE DES UNITES DE CONTROLES Le montage de contrôles d’operateur dans la cabine du tracteur dépend au modèle ou spécification de la machine. L’information dessous montre les méthodes varies pour les types de contrôles différents disponibles. NOTA: les unités de contrôles électriques fonctionnent dans la gamme de 12v-16v DC et ils requissent une puissance minimum de 12v DC.
- Page 25 L’HUILE HYDRAULIQUE Remplissez réservoir avec d’huiles énumérées dans le tableau au dessous ou d’huile équivalent d’une haute qualité. Remplissez le réservoir utilisant la jauge réservoir. Apres le premier usage le niveau d’huile diminuera. Remplissez niveau correct sur la jauge Utilisez toujours instruments propre quand vous manipulez l’huile...
- Page 26 DÉPLACEMENT DE TRACTEUR Lisez soigneusement avant le début pour enlever la machine du tracteur. WARNING! N'actionnez pas les commandes de levier ou de machine de quart de cercle par la fenêtre arrière de cabine tout en se tenant sur ou parmi des composants de tringlerie. Cherchez toujours l'aide.
- Page 27 COMMANDES CABLES Les machines avec contrôles câbles sont fournies avec une unité de contrôle au dessous – la version particulière dépend de la spécification et les caractéristiques de la machine. La grande différence entre les variations est le numéro de leviers de contrôle de la tête de broyage.
- Page 28 OPERATION DU BRAS Contrôle Rotor Référez-vous à l'unité de commande spécifique de rotor de câble pour des informations supplémentaires sur l'opération de rotor.
- Page 29 OPERATION FLOTTAISON Flottaison Angulaire (Mk3 Modèles) / Kit flottaison en option KIT FLOTTAISON ANGULAIRE - Poussez le levier d'angle entièrement vers l'avant A) Angle Float OUTRE DE B) Angle Float SUR dans la position de détente. Flottaison Levée (si s’applique) B) Lift Float SUR A) Lift Float OUTRE DE...
- Page 30 CABLE COMMANDE DU ROTOR Pour les machines avec contrôle rotor câble, vous utilisez le levier ci dessous pour opérer le rotor. De la position vers le haut ‘arrêt’ à la position en avant change le rotor pour une coupe descendante. Pour une coupe montante change le levier en arrière. Le levier petit pivot locking qui est monté...
- Page 31 Les utilisateurs de cette machine doivent lire le manuel d'utilisation de l'unité de contrôle spécifique fourni avec la machine en conjonction avec ce manuel. Les manuels d'utilisation de l'unité de contrôle sont également disponibles sur notre site Web pour référence ou téléchargement à l'adresse; https://www.mcconnel.com/support/parts-and- operators-manual/ ou via le code QR.
- Page 32 MONTAGE DE LA TETE DE BROYAGE Pour faciliter l’attelage d’une tête de broyage et pour les raisons de sécurités cette procédure doit être effectue sur un terrain dur et de niveau. Avec le tracteur garé à côté de la tête de broyage opérez les contrôles de la machine pour positionner le support pivotant de mécanisme angulaire de la tête de la machine à...
- Page 33 POSITION DE TRANSPORT Pour le transport sur la voie publique, la machine doit être pliée dans la largeur hors tout du tracteur. Pour permettre à la machine d'être plié de manière compacte la base de la ram échappée et ses broches de fixation doivent être transférés de la position de travail hors-bord (A) et transféré...
- Page 34 OPÉRATION Garde de sûreté Gardes de machine Avant que chaque période de travail, vérifient que toutes gardes appropriées de tracteur et de machine sont en place et dans la bonne condition de travail. Les petites fentes et les abrasions sur les bords inférieurs des ailerons en caoutchouc de tête de fléau sont permises, mais si un ou plusieurs de ces coupes ou les fentes deviennent de cinquante pour cent ou plus de la taille d'aileron qu'elles devraient sont remplacées immédiatement car elles seront devenues inefficaces pour la retenue de débris.
- Page 35 COURIR VERS LE HAUT DU PROCÉDÉ ATTENTION: Lubrifiez les nouvelles machines avant utilisation. Vérifiez toutes les huiles - ajoutez s'il y a lieu. Ti Modèles Seulement Assurez-vous que la soupape de commande de rotor est en position d' "ARRÊT", mettez en marche le tracteur, engagez PTO permettent à...
- Page 36 NOUVELLES MACHINES: PREPARATION IMPORTANT : LISEZ LE LIVRE PREMIER Pratiquez actionner la machine dans un espace ouvert sans fonctionnement de rotor jusqu'à ce que vous soyez entièrement au courant de toutes commandes et du fonctionnement de la machine. ATTENTION: Le soin doit être pris en travaillant avec la tête de fléau fermez-vous dedans comme il peut entrer en contact avec le tracteur.
- Page 37 VITESSE DE FONCTIONNEMENT / COMMANDE S’ENGAGEANTE NOTE : Pour des cutterbars que 500rpm est une vitesse de guide seulement, il devrait être couru seulement tant rapidement selon les besoins pour effectuer le travail requis. Ne dépassez jamais la vitesse de PTO 540rpm. AVERTISSEMENT : Les dommages à...
- Page 38 ESCAMOTAGE Le bras pivotant est tenu fermement en ligne par la pression d'huile du vérin d'escamotage complètement étendu. Lorsque la tête de broyage rencontre un obstacle et que le tracteur continue d'avancer, ta pression d'huile augmentera dans le vérin d'escamotage fermé par une soupape de sécurité...
- Page 39 LIGNES AERIENNES Il faut souligner l’importance des dangers de travailler à proximité de lignes électriques aériennes. Certaines machines ont une portée de plus de 8 mètres (26 ') et il est possible que la hauteur au transport puisse dépasser 3 mètres (9' 9 "), la plus basse hauteur légale est 5,2 mètres à...
- Page 40 Définitions de Zones D’exclusion Evaluation des risques Avant de commencer à travailler à proximité de lignes à haute tension vous devez toujours évaluer les risques. Les points suivants doivent être respectés : Renseignez-vous des risques de se trouver en contact avec des lignes à haute tension et le risque d'un court-circuit ou embrasement général.
- Page 41 TRAVAILLER AUX VOIES PUBLIQUES En travaillant à la voie publique il est de la responsabilité d'opérateurs de se familiariser avec tous les règlements nationaux et locaux au sujet de ce type d'activité, et s'assure qu'elles sont demeurées à tout moment. En outre, il doit se rappeler qu'il y a un potentiel pour que les débris soient jetés de longues distances si ils échappent aux montures principales.
- Page 42 DIRECTION DE ROTOR Fauchage d'herbe Découpage de haie POSITIONS DU ROULEAU...
- Page 43 ORDRE DE BROYAGE...
- Page 44 ENTRETIEN Lubrification générale Lubrification de boîte de vitesse Changez l'huile de boîte de vitesse après initiale pendant 50 heures d'utilisation. Remplacez l'huile toutes les 500 heures ou chaque année - celui qui se produit d'abord. Capacité de boîte de vitesse 0.7 Litre SAE75W90 Entièrement synthétique qui répond aux exigences minimum suivantes;...
- Page 45 PROGRAMME DE SERVICE Chaque jour Graissez la machine avant le premier usage (et avant du stockage). NOTE: Il faut que graisser les nouvelles machines avant le premier usage. Vérifier pour les fléaux abimés ou rompu. Vérifiez le serrement des écrous et des boulons de fléau. ...
- Page 46 SYSTEME HYDRAULIQUE Huile Vérifier le niveau d’huile dans le réservoir tous les jours. Condition d’huile & Replacement Il est impossible de fixer un intervalle de vidange du fait que les conditions d’utilisation et d’entretien varient énormément. Une odeur d’huile cuite ou brulée et une huile qui noircit ou s’épaissit sont des signes d’oxydation qui l’huile devrait être remplacée.
- Page 47 Tête de broyage Vérifier fréquemment le rotor pour voir si il n'y a pas de fléau endommagé ou manquant. Les boulons et les écrous qui fixent les fléaux sur le rotor doivent être régulièrement vérifiés et maintenus serrés. Le couple de serrage de ces écrous frein est de 135 Nm. Utiliser exclusivement les boulons et les écrous spécifiés.
- Page 48 Raccords de flexibles hydrauliques Tous les flexibles alimentant les vérins ou le circuit de rotor des machines McConnel sont maintenant équipés de raccords ‘BSP’ munis de joints élastomères. Pour votre sécurité, respecter les couples de serrage suivants: Écrous de raccords de flexibles sans joints toriques...
- Page 49 CABLES Les câbles sont actionnés par un système traction / poussée avec retour au neutre automatique par un ressort de centrage lorsque la poignée est relâchée. Il faut faire attention pendant le montage et l’utilisation à ce que les câbles ne soient ni coincés ni entortillés.
- Page 50 ARBRE DE PRISE DE FORCE (PTO SHAFT) Lubrifier l’arbre prise de force L’arbre prise de force (PTO) devrait être lubrifié régulièrement avec une graisse d’une base lithium- chaque but de l’axe à deux points de graissage: un point pour la lubrification de joint cardan et un point pour la lubrification d’anneau rotative de la protection d’axe.
- Page 51 REGLAGES COUPLES POUR AGRAFES Le tableau dessous montre la clé correcte pour les agrafes. Lisez ce tableau quand vous serrez ou remplacez les boulons pour déterminer le type de boulon et la clé correcte. Sauf avis contraire les valeurs couples sont assignées dans le texte du manuel. Le couple conseillé...
- Page 54 McConnel Limited, Temeside Works, Ludlow, Shropshire SY8 1JL. England. Telephone: 01584 873131. Facsimile: 01584 876463. www.mcconnel.com...
