Electronics Line RX-433 Guide Rapide

ELECTRONICS LINE RX-433
RECEPTEUR RADIO 8 ZONES
1) Le RX-433 est conçu pour recevoir et décoder les signaux d'alarme, qui sont émis sur la bande
443.92 Mhz en AM, par l'intermédiaire d'émetteurs TX-433, de détecteurs ou de contacts
magnétiques équivalents équipés d'un module radio. Le récepteur RX-433 est disponible avec 1,
2, 4 ou 8 relais d'alarme de zone, plus un relais supplémentaire pour la fonction "panique".
2) Le RX-433 compare le code à 8 bits (contenu dans le signal émis par l'émetteur pour la
reconnaissance de l'installation) avec le code formé par la position préprogrammée des 8 micro-
interrupteurs (de façon compatible avec les dispositifs radio associés).
Le RX-433 indique la réception d'un code
valide par l'allumage de sa LED rouge
pendant 2 secondes.
3) Ensuite, le code à 4 bits indiquant la zone
(responsable du déclenchement d'alarme)
est décodé par le récepteur. Le relais
d'alarme correspondant (NF) est alors
activé.
PROCEDURE D'INSTALLATION

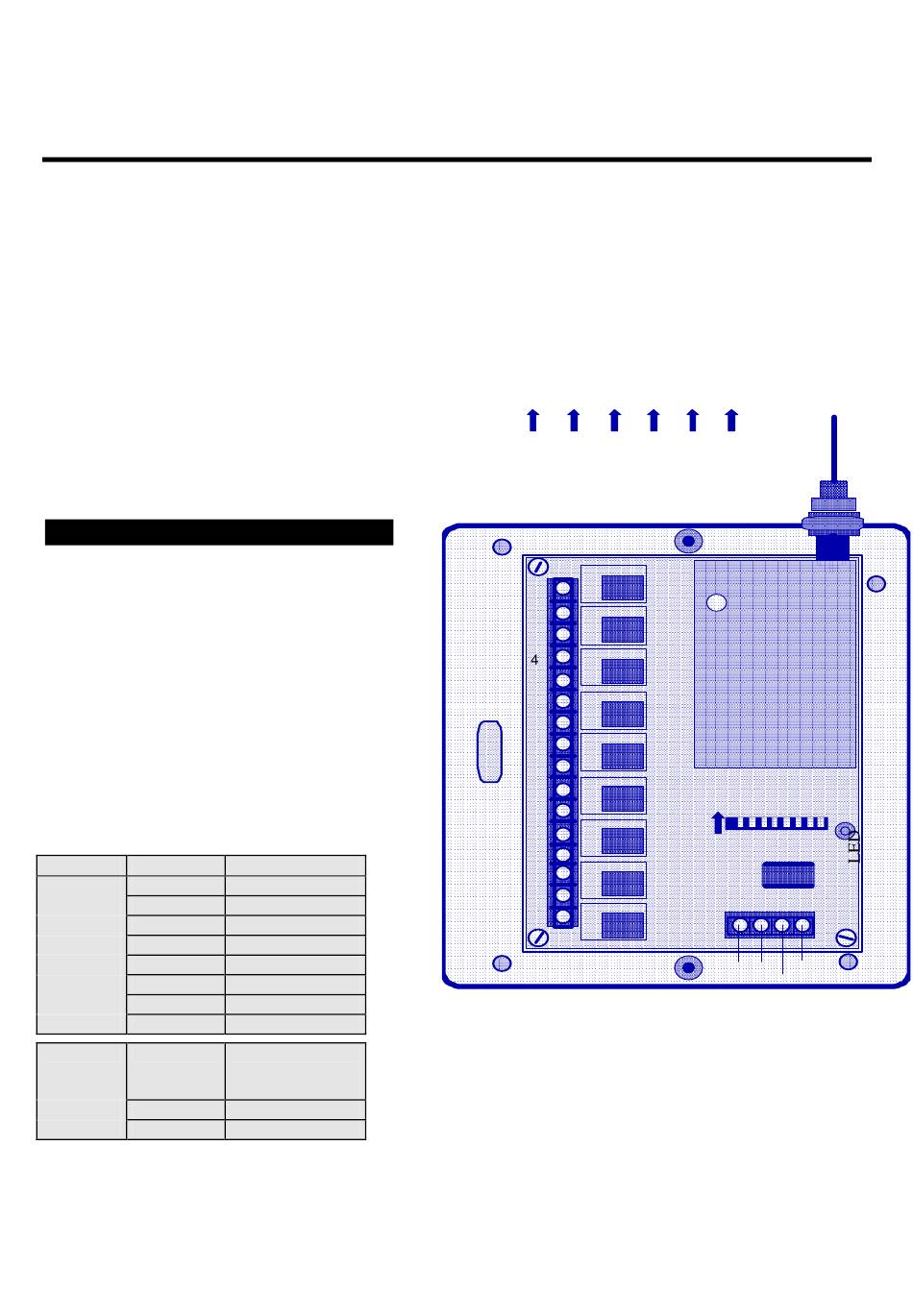

Se référer au schéma du circuit imprimé (ci-
contre) tout au long de l'installation.
1) Retirer le capot plastique en face avant.
Utiliser pour la fixation du récepteur RX-433,
les 4 trous symétriques
l'embase, avec l'antenne dirigée vers le haut.
2)Programmer le code "installation" (de façon
compatible avec les différents émetteurs et
détecteurs), à l'aide du microswitch à 8
positions SW1 situé sur le circuit imprimé du
RX-433.
3) Effectuer le raccordement du récepteur à
la centrale comme indiqué ci-dessous:
BORNIER BORNES
1* - 2
3* - 4
5* - 6
J1 7* - 8
9* - 10
11* - 12
13* - 14
15* - 16
1* - 2
J2 3
4
* Pour les zones ne possèdant pas de relais d'alarme, la borne
impaire peut être utilisée comme circuit à collecteur ouvert
pratiqués sur
LIAISON
Zone 1
Zone 2
Zone 3
Zone 4
Zone 5
Zone 6
Zone 7
Zone 8
Fonction panique
ou tension
batterie basse
+12V
Masse
.
UPWARDS MOUNTING
IS MANDATORY
J1
1
2
3
5
6
7
8
9
10
11
12
13
14
15
16
4) Visser l'antenne fournie.Ne pas utiliser une autre
antenne qui pourrait endommager la qualité de la
sensitivité ou de la portée.
ANTENNA
CONNECTOR
OFF
8 1
SW1
IC
J2
GND
1 2
+12V
