- Page 1 Dell Docking Station WD19 Thunderbolt User Guide Modèle réglementaire: K20A Type réglementaire: K20A001 November 2024 Rév. A05...
- Page 2 Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessures corporelles ou même de mort. © 2019-2024 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.
- Page 3 Spécifications de la station d’accueil..........................31 Connecteurs d’entrée/sortie (E/S)........................... 32 Présentation des solutions Dell ExpressCharge et ExpressCharge Boost..............32 Chapitre 11: Mise à jour de firmware de la station d’accueil Dell............33 Chapitre 12: Forum Aux Questions....................36 Chapitre 13: Dépannage de la station d’accueil Dell Thunderbolt WD19TB ..........38 Symptômes et solutions..............................

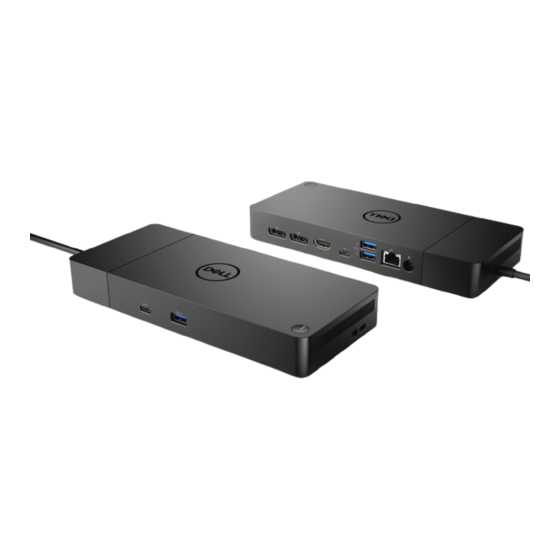

- Page 4 Introduction La station d’accueil Dell Thunderbolt WD19TB est un périphérique qui relie tous vos appareils électroniques à votre ordinateur à l’aide d’une interface de câble Thunderbolt 3 (Type-C). Le branchement de l’ordinateur à la station d’accueil vous permet d’accéder à tous les périphériques (souris, clavier, haut-parleurs, disque dur externe et écrans de grande taille) sans devoir les brancher un par un à l’ordinateur.
- Page 5 Contenu de l’emballage La station d’accueil est fournie avec les composants affichés ci-dessous. Vérifiez que tous les composants sont inclus à la livraison. Si l’un d’eux est manquant, contactez Dell (les coordonnées sont indiquées sur la facture). Tableau 1. Contenu de l’emballage ...
- Page 6 Tableau 1. Contenu de l’emballage (suite) Sommaire Caractéristiques Sécurité, environnement et réglementations Contenu de l’emballage...
- Page 7 Thunderbolt (recommandé) sur USB Type-C conçu pour la prendre en charge. REMARQUE : Les stations d’accueil Dell sont prises en charge par une sélection de systèmes Dell. Pour obtenir la liste des systèmes pris en charge et des stations d’accueil recommandées, reportez-vous au Dell Commercial Docking Compatibility Guide (Guide de compatibilité...
- Page 8 REMARQUE : Si le bouton de la station d’accueil n’est pas fonctionnel lorsqu’elle est connectée à des ordinateurs Dell ou autres non pris en charge. Identification des composants et des fonctionnalités...
- Page 9 Figure 2. Vue avant Port USB 3.1 Gen1/Gen2 Type-C Port USB 3.1 Gen1 avec PowerShare Port pour casque audio Figure 3. Vue de gauche Emplacement antivol Wedge Identification des composants et des fonctionnalités...
- Page 10 Emplacement antivol Kensington Figure 4. Vue arrière Port de sortie de ligne DisplayPort 1.4 (2) Port HDMI2.0 Port USB 3.1 Gen1/Gen2 Type-C avec DisplayPort 1.4 Port USB 3.1 Gen1 (2) Connecteur réseau (RJ-45) Connecteur d’alimentation Type-C avec port Thunderbolt 3 (connecté à un hôte Thunderbolt 3)/port USB2.0 Type-C (connecté à un hôte autre que Thunderbolt). Identification des composants et des fonctionnalités...
- Page 11 Figure 5. Vue du dessous 1. Étiquette du numéro de série Identification des composants et des fonctionnalités...
- Page 12 ● Install the latest Realtek USB Audio Driver for Dell Thunderbolt Dock. This is available in the "Docks & Stands" section. ● Restart the system. ● After the software update process completes, connect the AC adapter to the Dell WD19TB dock first and then attach the Thunderbolt 3 (Type-C) cable to the computer before using the docking station.
- Page 13 Configuration rapide du matériel Étapes 1. Mettez à jour les pilotes, les cartes graphiques et le BIOS du système à partir de la page Web www.dell.com/support/drivers. Configuration rapide du matériel...
- Page 14 2. Branchez l’adaptateur CA sur une prise secteur. Connectez ensuite l’adaptateur CA sur l’entrée d’alimentation du port d’entrée DC 7,4 mm de la station d’accueil Dell Thunderbolt WD19TB. Figure 6. Branchement de l'adaptateur de CA 3. Branchez le connecteur USB de type C sur l’ordinateur. Mettez à jour le micrologiciel de la station d’accueil Dell Thunderbolt WD19TB à partir du site Web www.dell.com/support/drivers. Configuration rapide du matériel...
- Page 15 Figure 7. Connexion du connecteur USB Type-C 4. Selon vos besoins, connectez plusieurs écrans à la station d’accueil. Figure 8. Connexion de plusieurs écrans Configuration rapide du matériel...
- Page 16 Paramètres et options de sécurité Thunderbolt Sujets : • Paramètres du pilote Thunderbolt • Configuration Thunderbolt • Sécurité Thunderbolt Paramètres du pilote Thunderbolt Étapes 1. Connectez le périphérique Thunderbolt au système. L’icône Thunderbolt apparaît dans la zone de notification. 2. La fenêtre d’authentification qui s’affiche permet à l’utilisateur de sélectionner le paramètre de connexion. 3.
- Page 17 4. Effectuez un clic droit sur l’icône Thunderbolt pour afficher les paramètres Thunderbolt. Paramètres et options de sécurité Thunderbolt...
- Page 18 5. Cliquez sur Détails pour afficher les informations de version du pilote/micrologiciel Thunderbolt. Paramètres et options de sécurité Thunderbolt...
- Page 19 Configuration Thunderbolt Si le BIOS Dell est utilisé dans votre système, voici les options de contrôle proposées sur la page de configuration Thunderbolt dans votre configuration du BIOS : 1. Activer la prise en charge de la technologie Thunderbolt (option activée par défaut) ●...
- Page 20 PCIe n’est autorisé à se connecter. Dans le BIOS d’un ordinateur compatible avec Dell Thunderbolt, vous pouvez configurer les paramètres de sécurité de la connexion Thunderbolt. Les options de configuration se trouvent dans le chemin du BIOS : Configuration du système > USB / Thunderbolt Configuration.
- Page 21 Mise à jour des pilotes graphiques de l’ordinateur Les systèmes d’exploitation Microsoft Windows incluent uniquement les pilotes graphiques VGA. Par conséquent, pour optimiser les performances graphiques, il est recommandé d’installer les pilotes graphiques Dell applicables à votre ordinateur à partir de la section Vidéo du site Web dell.com/support.
- Page 22 3. Dans la section Affichage multiple, sélectionnez Étendre ces affichages. Bande passante d’affichage Les moniteurs externes nécessitent une certaine quantité de bande passante pour fonctionner correctement. Les moniteurs dont la résolution est supérieure requièrent plus de bande passante. ● Le mode DisplayPort HBR2 (High Bit Rate 2) correspond à la version DP 1.2 (débit de liaison maximum de 5,4 Gbit/s par voie). Avec la surcharge DP, le taux de transfert réel est de 4,3 Gbit/s par voie.
- Page 23 Tableau 4. WD19TB pour des systèmes autres que Thunderbolt (suite) Bande passante Affichage unique Double affichage Triple affichage Quadruple affichage disponible pour les (résolution (résolution (résolution maximale) (résolution maximale) ports d’affichage maximale) maximale) (DP) ● DP1.4 + HDMI2.0 : ○ 2 HD (1 280 x 720) à 60 Hz (1 920 x 1 080) à...
- Page 24 Tableau 5. WD19TB pour les systèmes Thunderbolt (suite) Bande passante Affichage unique Double affichage Triple affichage Quadruple affichage disponible pour les (résolution (résolution (résolution maximale) (résolution maximale) ports d’affichage maximale) maximale) (DP) ● DP1.4 + HDMI2.0 : ○ 1 x 4K (3 840 x 2 160) ● DP1.4 + DP1.4 + MFDP Pour Precision Type-C TB : 8K 4K (3 840 x 2 160) à...
- Page 25 Configuration prise en charge avec AMD et NVIDIA en mode Carte graphique séparée uniquement ou Carte graphique spéciale. Ces modes sont répertoriés dans le BIOS pour les stations de travail mobile Dell Precision série 7000. Ils nécessitent la désactivation de la commutation graphique pour le mode Carte graphique séparée uniquement ou l’activation du mode Carte graphique spéciale si l’option Basculement est activée.
- Page 26 Retrait du module de câble USB Type-C Prérequis La station d’accueil Dell Thunderbolt WD19TB est fournie avec un câble USB Type-C connecté. Pour retirer le module de câble ou en changer, procédez comme suit : Étapes 1. Retournez la station d’accueil. Retrait du module de câble USB Type-C...
- Page 27 2. Retirez les deux vis M2,5 x 5 [1] et retournez la station d’accueil [2]. Retrait du module de câble USB Type-C...
- Page 28 3. Tirez délicatement sur le module de câble pour le retirer de la station d’accueil. Retrait du module de câble USB Type-C...
- Page 29 4. Soulevez et retirez le module de câble USB Type-C de son connecteur à l’intérieur de la station d’accueil. Retrait du module de câble USB Type-C...
- Page 30 Voyants d'état • Spécifications de la station d’accueil • Connecteurs d’entrée/sortie (E/S) • Présentation des solutions Dell ExpressCharge et ExpressCharge Boost Voyants d'état Voyant de l’adaptateur d’alimentation Tableau 6. Voyant LED de l’adaptateur d’alimentation État Comportement du voyant L’adaptateur d’alimentation est branché sur une prise murale Blanc fixe Voyant d’état de la station d’accueil...
- Page 31 ● Prise en charge du transfert de l’adresse MAC sur une sélection de systèmes Dell. Pour plus d’informations, consultez le Guide de configuration de la plate-forme. ● USB avant 3.1 Gen1 x1 : Dell PowerShare BC 1.2 ; 2 A à 5 V (10 W max.) Ports USB ●...
- Page 32 Présentation des solutions Dell ExpressCharge et ExpressCharge Boost ● Dell ExpressCharge permet de charger une batterie vide à 80 % en une heure environ lorsque le système est éteint et à 100 % en deux heures environ. ● Dell ExpressCharge Boost permet de charger une batterie vide à 35 % en 15 minutes.
- Page 33 Utilitaire de mise à jour du firmware pour la station d’accueil autonome Téléchargez la mise à jour des pilotes et du firmware de la station d’accueil Dell WD19TB à partir de www.dell.com/support. Connectez la station d’accueil au système, puis lancez l’outil en mode d’administration.
- Page 34 /forceit Ignorer la vérification de l’alimentation. /l=<filename> Fichier journal. /verflashexe Affichage de la version de l’utilitaire. /componentsvers Affichage de la version actuelle de tous les composants firmware de la station d’accueil. Mise à jour de firmware de la station d’accueil Dell...
- Page 35 ● Utilitaires de mise à jour de pilotes et de firmware de la station d’accueil (DFU, Dock Firmware Update) pas-à-pas et autonome. ● À l’aide de DCU (Dell Command | Update) pour le téléchargement des pilotes. ● Gestion de parc informatique des stations d’accueil en local et à distance DCM (Dell Command | Monitor) et SCCM (System Center Configuration Manager).
- Page 36 7. Pourquoi faut-il du temps au système pour reconnaître tous les dispositifs périphériques qui sont connectés à la station d’accueil ? ● La sécurité est toujours prioritaire pour Dell. Nous fournissons nos systèmes avec le paramètre « Niveau de sécurité - Autorisation utilisateur » défini par défaut. Nos clients peuvent ainsi passer en revue les conditions de sécurité Thunderbolt de leur système...
- Page 37 9. Pourquoi les dispositifs périphériques connectés à la station d’accueil ne répondent-ils plus après une coupure d’alimentation ? ● Notre station d’accueil Dell Thunderbolt est conçue pour fonctionner uniquement sur l’alimentation secteur et elle ne prend pas en charge le retour de la source d’alimentation électrique du système (alimentation par le port Type-C du système). Une coupure d’alimentation entraîne l’échec du fonctionnement de tous les périphériques sur la station d’accueil.
- Page 38 Pour en savoir plus sur la procédure à suivre, reportez-vous scintille. au guide de l’utilisateur de l’écran. ● Assurez-vous que le câble vidéo (HDMI ou DisplayPort) est bien connecté au moniteur et à la station d’accueil. Dépannage de la station d’accueil Dell Thunderbolt WD19TB...
- Page 39 Ensuite, mettez sous tension la station d’accueil en branchant l’adaptateur secteur sur celle-ci avant de connecter le câble Type-C au système. ● La station d’accueil Dell Thunderbolt Dock prend en charge la 6. Le contenu HDCP (Protection de contenu numérique haut protection HDCP jusqu’à HDCP 2.2.
- Page 40 ● 3. Activer la prise en charge du démarrage Thunderbolt 12. L’adaptateur secteur apparaît comme non installé dans la ● 1. Assurez-vous que la station page Informations sur la batterie de la configuration du BIOS Dell d’accueil Dell Thunderbolt WD19TB est correctement lorsque le câble Thunderbolt 3 Type-C est connecté. connectée à son propre adaptateur (130 W ou 180 W).
- Page 41 ● Décochez l’option Control WLAN radio (Contrôle radio station d’accueil est connectée au système. Après le redémarrage WLAN) dans le BIOS. du système, le Wi-Fi est réactivé. ● L’option est disponible dans : Paramètres -> Gestion de l’alimentation -> Contrôle radio sans fil Dépannage de la station d’accueil Dell Thunderbolt WD19TB...
- Page 42 À propos de cette tâche Dell offre plusieurs options de service et de support en ligne et par téléphone. La disponibilité des produits varie selon le pays et le produit. Certains services peuvent ne pas être disponibles dans votre région. Pour contacter le service commercial, technique ou client de Dell : Étapes...
