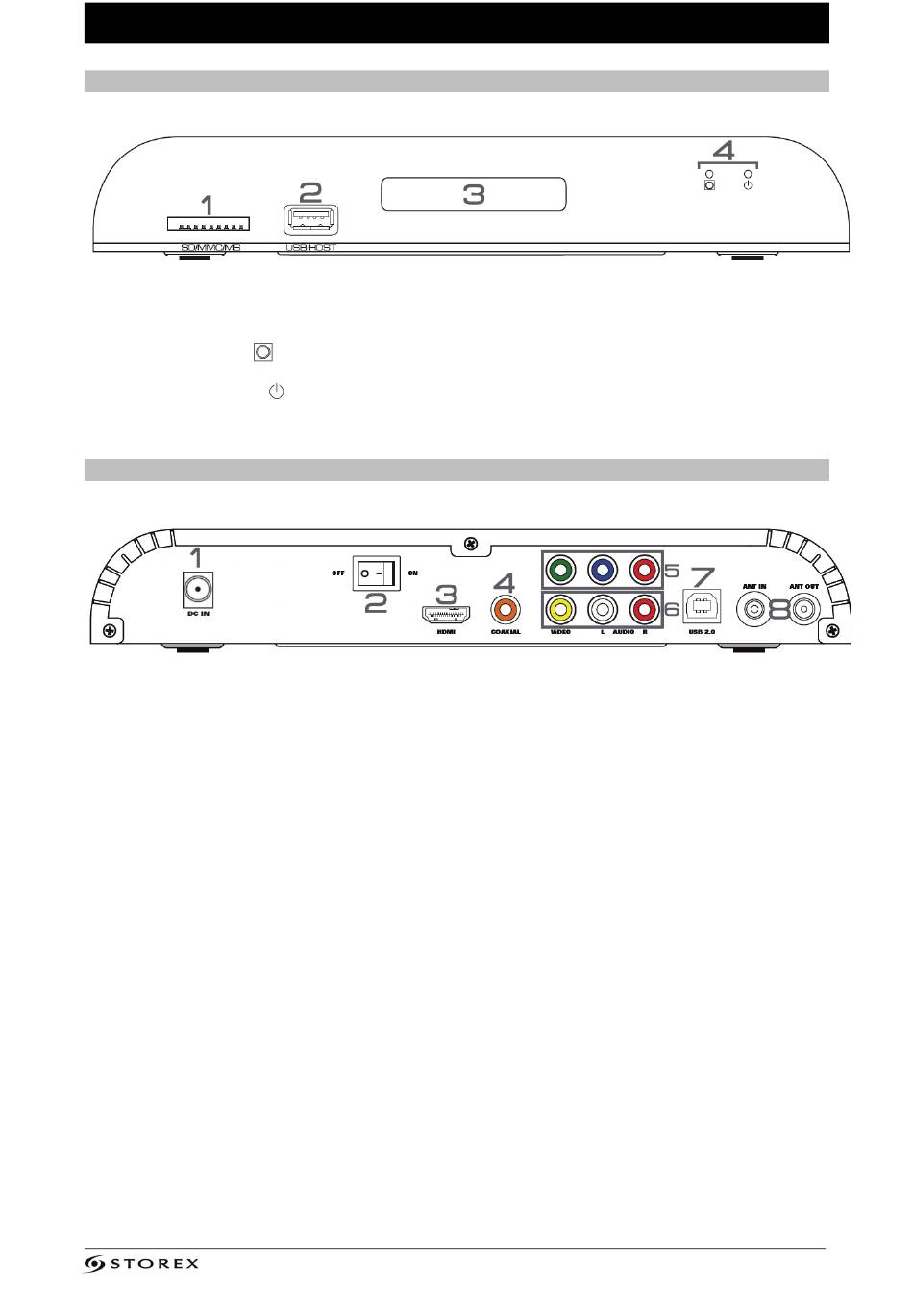

Face Avant
1. SD/MMC/MS : Pour connecter une carte mémoire (SD, MMC ou MS).
2. USB HOST : Pour connecter un périphérique USB (Clé USB, disque dur externe...).
3. ÉCRAN LCD : Pour afficher les informations à l'écran.
4. LED "RECORD"
USB.
LED "STANDBY"
Face Arrière
1. DC IN : Pour connecter l'adaptateur secteur à la prise de courant murale.
2. ON/OFF : Pour allumer/Éteindre le produit.
3. HDMI : Pour connecter un câble HDMI au "StoryDisk Ultimate" et à votre TV.
4. COAXIAL : Pour connecter un câble audio coaxial.
5. Y/Pb/Pr : Sortie vidéo (YUV).
6. CVBS/AUDIO LR : Sortie vidéo (Composite).
7. USB 2.0 : Pour connecter le "StoryDisk Ultimate" au PC.
8. ANT IN : Pour connecter la prise d'antenne murale.
ANT OUT : Pour connecter un câble d'antenne du "StoryDisk Ultimate" à votre TV.
P
RODUIT
: Clignote pour signaler un enregistrement sur un périphérique
: Pour signaler l'état du produit (Allumé/Éteint
StoryDisk Ultimate
).
