Sommaire des Matières pour Econoprime OKW Serie

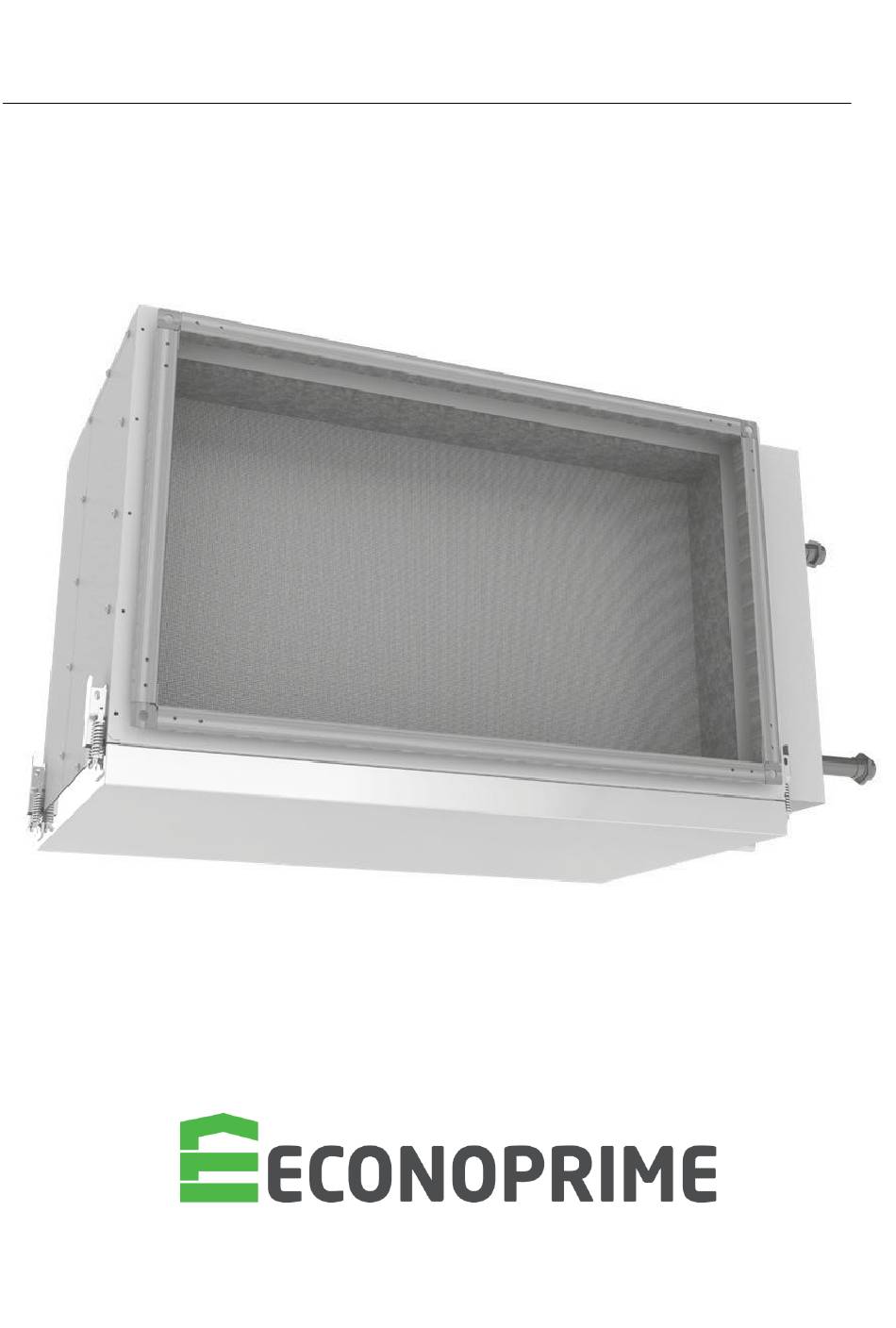

- Page 1 Notice utilisateur OKW1 OKF1 Batterie froide / Refroidisseur d’air...
- Page 2 OKW / OKW1 / OKF / OKF1 Sommaire Exigences de sécurité ..............................3 Application ..................................4 Désignation ................................... 4 Données techniques ..............................4 Principe de fonctionnement ............................9 Montage ..................................10 Entretient ..................................11 Ce manuel d'utilisation est un document d'exploitation essentiel destiné au personnel technique, de maintenance et d'exploitation.
- Page 3 OKW / OKW1 / OKF / OKF1 Exigences de sécurité Toutes les exigences du manuel d'utilisation ainsi que les dispositions des normes et standards locaux et nationaux applicables en matière de construction, d'électricité et de techniques doivent être respectées lors de l'installation et de l'utilisation de l'appareil.
- Page 4 OKW / OKW1 / OKF / OKF1 Application Les batteries froides sont conçues pour le refroidissement de l'air soufflé dans les unités de soufflage ou de traitement d'air intégrées à des systèmes de ventilation rectangulaires. Le refroidisseur est un composant et n'est pas conçu pour un fonctionnement indépendant.
- Page 5 OKW / OKW1 / OKF / OKF1 www.econology.fr...
- Page 6 OKW / OKW1 / OKF / OKF1 www.econology.fr...
- Page 7 OKW / OKW1 / OKF / OKF1 www.econology.fr...
- Page 8 OKW / OKW1 / OKF / OKF1 www.econology.fr...
- Page 9 OKW / OKW1 / OKF / OKF1 Principe de fonctionnement Le boîtier du refroidisseur est en acier revêtu de polymère, les collecteurs tubulaires sont en cuivre et la surface de l'échangeur de chaleur est constituée de plaques d'aluminium. Le boîtier du refroidisseur est démontable pour un accès facile à...
- Page 10 OKW / OKW1 / OKF / OKF1 Montage Le refroidisseur est relié au conduit d'air par un raccord à bride L'installation du refroidisseur à l'extérieur n'est autorisée que si le fluide frigorigène utilisé est un antigel (solution d'éthylène glycol). Lors du montage, tenez compte des caractéristiques de fonctionnement de l'actionneur de l'unité...
- Page 11 OKW / OKW1 / OKF / OKF1 Récupération des condensats Un bac de récupération des condensats avec un tuyau d'évacuation raccordé au tout-à-l'égout est conçu pour l'évacuation des condensats. Lors du choix des dimensions du siphon en U, tenez compte de la pression totale du ventilateur.
