IN241000673V01_FR
846-063V60BK
FR

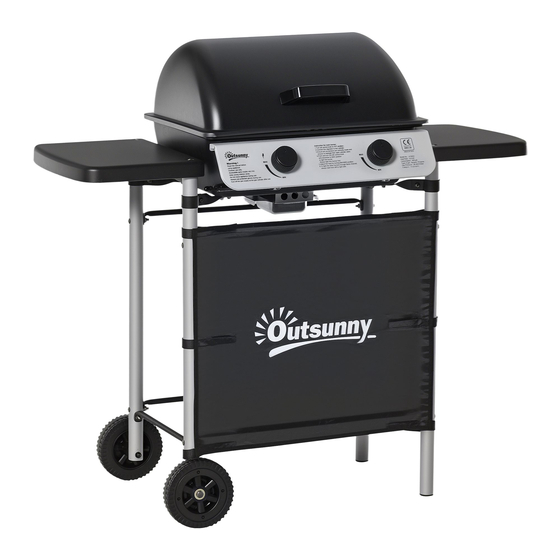

BARBECUE À GAZ
Vidéo d'assemblage, veuillez scanner le code QR.
Si une pièce doit être remplacée, contactez notre service client ou votre distributeur.
L'utilisation de pièces non approuvées peut présenter un risque pour la sécurité lors de
l'utilisation du barbecue et un risque pour l'environnement.
IMPORTANT - CONSERVEZ CES INFORMATIONS
POUR VOTRE CONSULTATION ULTÉRIEURE: LISEZ ATTENTIVEMENT
MANUEL DE L'UTILISATEUR
Publicité
Manuels Connexes pour Outsunny 846-063V60BK
Sommaire des Matières pour Outsunny 846-063V60BK
- Page 1 IN241000673V01_FR 846-063V60BK BARBECUE À GAZ Vidéo d'assemblage, veuillez scanner le code QR. Si une pièce doit être remplacée, contactez notre service client ou votre distributeur. L'utilisation de pièces non approuvées peut présenter un risque pour la sécurité lors de l'utilisation du barbecue et un risque pour l'environnement.
- Page 2 Spécifications techniques Nom du produit Barbecue gaz Modèle No. H18002 846-063V60BK Code SKU Puissance 5.6 kW Destination Catégorie gaz 3+(28-30/37) 3B/P(30) 3B/P(50) Type of gas Butaan Propaan Butaan/Propaan/LPG Gas Mixtures 37 mbar 50 mbar Pression gaz 28-30 mbar 30 mbar...
- Page 3 IMPORTANT •Lisez attentivement les instructions suivantes et assurez-vous que votre barbecue est correctement installé, assemblé et entretenu. Le non-respect de ces instructions peut entraîner des blessures graves et/ou des dégâts matériels. • N’utiliser cet appareil qu’à l'extérieur. • AVERTISSEMENT : les pièces accessibles peuvent être très chaudes. Éloignez les jeunes enfants.
- Page 4 M8x80 Couvercle Corps Bouton M6x45 M6x25 Charnière du couvercle Tablette latérale Support de chariot M6x15 Grille de cuisson Support du corps M6x10 Support latéral du chariot M4x10 Poignée Support de tablette Roue Diffuseur de chaleur Support du bac à graisse Tissu avant Support de brûleur Bac à...
- Page 5 M6x45 M6x45 M6x45...
- Page 6 M8x80...
- Page 7 M6x25 Ne serrez pas les vis...
- Page 8 M6x10 Ne serrez pas les vis M6x15 Après avoir assemblé la pièce 10, serrez la vis à l’étape 6 et à l’étape 8...
- Page 9 M6x25 M6x10...
- Page 10 M4x10 M4x10...
- Page 11 M4x10 M6x10 M4x10...
- Page 12 M6x10 Assurez-vous que le brûleur est déjà inséré dans l'injecteur comme sur la figure ci-des- sous, puis serrez les vis. M6x15 M6x10...
- Page 13 Axe de charnière Clip...
- Page 16 Instructions d'assemblage du détenteur (Détendeur inclus dans l’emballage) La grille fonctionne avec un détendeur de 28-30 mbar pour le butane, un détendeur de 37 mbar pour le propane. Le détendeur doit être certifié conforme à la norme BSEN 16129 : 2013. Le diamètre du tuyau est de 8 mm.
- Page 17 CONNEXION DE LA BOUTEILLE DE GAZ À L'APPAREIL L'appareil ne peut être utilisé qu'avec du butane, du propane ou un mélange de GPL à basse pres- sion et avec un détendeur basse pression approprié et un tuyau flexible. Le tuyau doit être solide- ment connecté...
- Page 18 Ce barbecue est conçu pour une utilisation en extérieur, à l’écart de tout matériau inflammable. Assurez-vous qu'aucun objet situé au-dessus de l'appareil ne peut l'obstruer et que les deux côtés et l'avant de l'appareil sont à au moins 1 mètre de tout objet susceptible d'entraver son fonctionne- ment.
- Page 19 Instructions d’allumage pour le brûleur principal 1. Ouvrez le couvercle. 2. Tournez les boutons de commande dans le sens horaire jusqu'à la position d'arrêt. 3. Connectez le détendeur à la bouteille de gaz. Ouvrez la vanne d’admission de gaz sur la bou- teille.
- Page 20 Surface intérieure du fond du barbecue ·Enlevez les résidus à l'aide d'une brosse ou d'un grattoir. ·À l'aide de mousse de savon et d'une éponge, terminez en lavant la surface. ·Rincez abondamment à l'eau et laissez sécher la surface. Grille de cuisson et grille de réchauffage ·Utilisez de la mousse de savon douce.
- Page 21 IN241000673V01_EN 846-063V60BK Assembly video please scan the QR code . IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY INSTRUCTION MANUAL...
- Page 22 846-063V60BK ( H18002 ) 5.6kW Butane/Propane/LPG Gas Mixtures 408 g/h 400 g/h 408 g/h 408 g/h 0063-24 Warning: The storage compartment is not suitable for depositing liquid gas cylinders！...
- Page 23 Read the following instructions carefully and ensure that your barbecue is correctly installed, assembled and maintained. Failure to follow these instructions could cause serious injury and/or damage to property. Use outdoor only. WARNING : accessibile parts may be very hot . Keep young children away . Read the instructions before using the appliance.
- Page 24 M8x80 M6x45 M6x25 Hood Hinge Side Table Trolley Support M6x15 Body Support Trolley Side Support M6x10 M4x10 Side Table Bracket Handle Wheel Grease Box Support Front Farbic Burner Bracket Grease Box Regulator Kit Body Hinge Valve Assem Left Leg Hinge Axle Clip Control Panel Right Leg...
- Page 25 M6x45 M6x45 M6x45...
- Page 26 M8x80...
- Page 27 M6x25 Do not tighten the screws...
