MICROPHONE ET PLATINE MURALE POUR MATRICE PX-6120
Attention : Veuillez lire attentivement ce manuel avant d'utiliser l'appareil. Les dommages causés
par une mauvaise utilisation ne sont pas couverts par la garantie.
• A propos de ce manuel
Cher utilisateur :
Merci d'avoir choisi un produit MAJORCOM. Avant d'utiliser le RM-6000 et le LM-6000, veuillez lire ce
manuel d'utilisation afin de savoir comment utiliser l'appareil.
Veuillez conserver le manuel d'utilisation en lieu sûr afin de pouvoir le consulter à nouveau en cas de
questions pendant l'utilisation.
• Objectif : Aide à l'installation, à la configuration et au fonctionnement du RM-6000 et du LM-6000.
• Personnes cibles : utilisateurs ou installateurs du RM-6000 et du LM-6000.
Manuel d'utilisation
5 6 , c h e m i n d e l a Fl am b è r e • 3 1 3 0 0 To u l o u se • FRA N CE • Té l . 3 3 ( 0 ) 5 6 1 3 1 8 6 8 7
Fax 3 3 ( 0 ) 5 6 1 3 1 8 7 7 3 • c o m m e r c i al @m aj o r c o m .f r • w w w .m aj o r c o m .f r
MICROPHONE ET PLATINE MURALE POUR MATRICE PX-6120

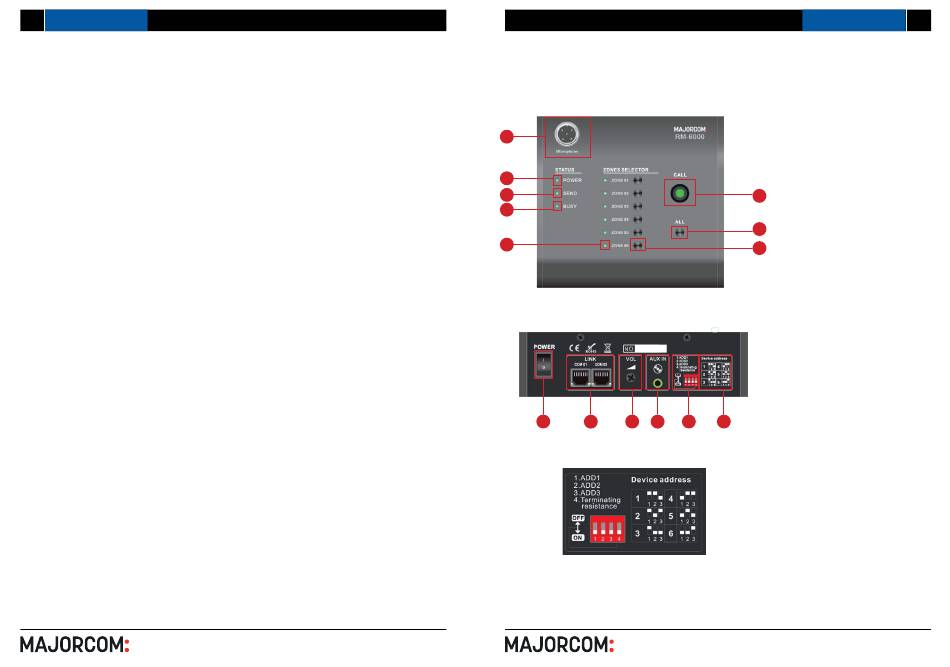

PUPITRE MICRO RM-6000
1
2
3
4
5
9
10
11
12
13
5 6 , c h e m i n d e l a Fl am b è r e • 3 1 3 0 0 To u l o u se • FRA N CE • Té l . 3 3 ( 0 ) 5 6 1 3 1 8 6 8 7
Fax 3 3 ( 0 ) 5 6 1 3 1 8 7 7 3 • c o m m e r c i al @m aj o r c o m .f r • w w w .m aj o r c o m .f r
RM-6000 | LM-6000
(1)
Flexible microphone
(2)
Voyant alimentation
(3)
Voyant appel en cours
8
(4)
Voyant occupation
(5)
Voyant zone sélectionnée
(6)
Boutons sélection de zones
7
(7)
Bouton sélection toutes zones
(8)
Bouton d'appel
6
(9)
Interrupteur Marche/Arrêt
(10)
Connexion RJ45 en câble Ethernet
(câblage en cascade des micro-pupitre)
(11)
Volume micro
(12)
Entrée auxiliaire
Commutateur DIP de configuration
(13)
Plan d'adressage des pupitre micro
(14)
de 1 à 6
14
Diagramme de réglage d'adresse (4 sert à détecter la
résistance de terminaison)
Manuel d'utilisation
